Type de produit	Amplificateur pour fibre optique
Marque	IFM
Modèle	OB5011
Utilisation	Détection sans contact d'objets et de matières
Type de fibre optique compatible	FE-11, FT-11-AAJ (et autres formes ifm)
Alimentation électrique	10-30 V DC (estimation)
Courant de sortie max	10 mA (sortie diagnostique)
Prolongation d'impulsion	0 ou réglable de 2 à 90 ms
Indicateurs LED	Verte (disponibilité, capacité de réserve), Rouge (erreur), Jaune (état de commutation)
Réglage du seuil de commutation	Automatique ou manuel
Montage	Sur rail DIN ou dispositif de montage
Raccordement électrique	Par câble (couleurs: BN, BU, BK, VT)
Protection	IP65 (couvercle fermé)
Température de fonctionnement	Non spécifiée, estimation -25 à +70 °C
Dimensions	Environ 30 x 80 x 60 mm (estimation)
Poids	Environ 100 g (estimation)
Nettoyage	Nettoyer les fibres optiques avec un chiffon doux et sec
Sécurité	Mettre l'installation hors tension avant raccordement
Pièces détachées / réparabilité	Fibres optiques de rechange disponibles; appareil non réparable par l'utilisateur

FOIRE AUX QUESTIONS - OB5011 IFM

Comment régler automatiquement le seuil de commutation ?

Appuyez sur le bouton T1 jusqu'à ce que la rampe de LED clignote. Les LED jaune et verte clignotent alternativement. Faites passer les objets dans le faisceau optique, puis appuyez une fois sur T1. Répétez l'opération si nécessaire. Le seuil est calculé automatiquement.

Comment régler manuellement le seuil de commutation pour une fibre FT ?

Appuyez sur T1+T2 jusqu'à ce que la rampe de LED clignote. Placez l'objet dans le faisceau, mesurez le signal, enlevez l'objet, puis ajustez le seuil avec les boutons '+' ou '-' jusqu'à ce qu'il soit au milieu entre le signal d'objet et d'arrière-plan. Validez en appuyant sur T1+T2.

Comment régler manuellement le seuil de commutation pour une fibre FE ?

Appuyez sur T1+T2 jusqu'à ce que la rampe de LED clignote. Utilisez le bouton '-' pour mettre le seuil au plus bas. Placez l'objet dans le faisceau, puis appuyez sur '+' jusqu'à ce que la cellule commute (LED jaune change d'état). Validez en appuyant sur T1+T2.

Comment régler la prolongation d'impulsion ?

Appuyez sur T2 jusqu'à ce que la rampe de LED clignote. Utilisez les boutons '+' ou '-' pour ajuster la temporisation (chaque appui = ~1 ms, maintien pour accélérer). Attendez environ 10 secondes pour valider. La LED verte s'allume alors.

Que signifie la LED rouge allumée ?

La LED rouge indique une erreur de détection : mauvais réglage du seuil ou encrassement des fibres optiques. Vérifiez l'état des fibres et ajustez le réglage.

Que faire si la rampe de LED clignote rapidement ?

Un clignotement rapide indique un court-circuit de la sortie. Vérifiez le câblage et éliminez le court-circuit. La sortie diagnostique se désactive environ 4 secondes après la disparition du défaut.

Comment monter les fibres optiques ?

Dévisser la vis A, glisser les fibres dans les ouvertures jusqu'à rencontrer une faible résistance (joint torique), puis pousser jusqu'à la butée (éléments optiques). Serrer la vis A. Un mauvais contact réduit la portée.

Comment raccorder électriquement l'appareil ?

Mettez l'installation hors tension. Raccordez selon le schéma: BN = brun (alimentation), BU = bleu (masse), BK = noir (sortie), VT = violet (sortie diagnostique). Respectez la charge max de 10 mA pour la sortie diagnostique.

Que faire si le réglage automatique échoue ?

Si la rampe de LED clignote après l'étape 3 du réglage automatique, cela signifie que les signaux d'objet et d'arrière-plan sont trop proches. La cellule repasse en mode fonctionnement sans changer le seuil. Essayez un réglage manuel ou ajustez la position des fibres.

Comment nettoyer l'amplificateur ?

Nettoyez régulièrement les extrémités des fibres optiques avec un chiffon doux et sec. Fermez le couvercle après réglage pour garantir la protection IP65. N'utilisez pas de produits chimiques agressifs.

MODE D'EMPLOI OB5011 IFM

efector200

	Fonctionnement et caractéristiques	F1
	Eléments de service et d'indication	F1
	Montage	F2
	Monter les fibres optiques	F2
	Raccordement électrique	F2
	Réglage automatique du seuil de commutation (1)	F3
	Réglage automatique du seuil de commutation (2)	F4
	Réglage manuel du seuil de commutation (1)	F5
	Réglage manuel du seuil de commutation (2)	F6
	Régler la prolongation d'impulsion	F7
	Fonctionnement	F7

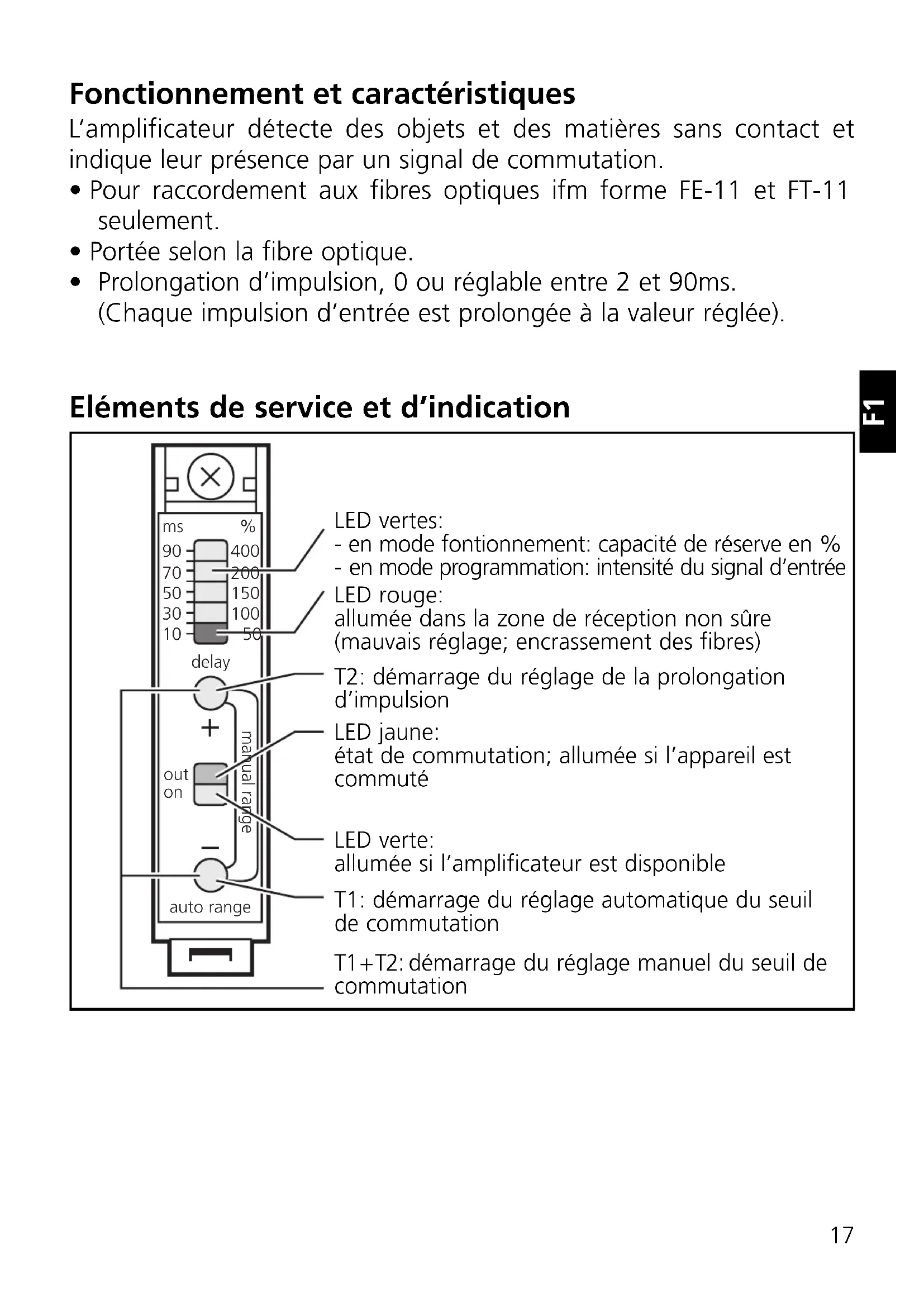

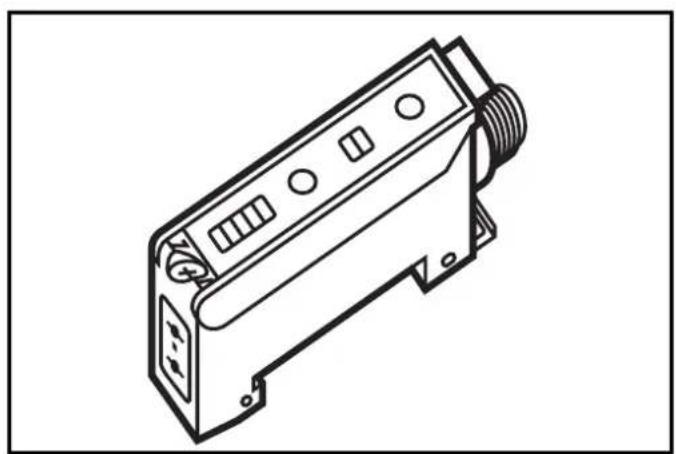

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11-AAJ, au 1985.
• Portée selon la fibre optique.
• Prolongation d'impulsion, 0 ou régable entre 2 et 90ms. (Chaque impulsion d'entrée est prolongée à la valeur réglée).

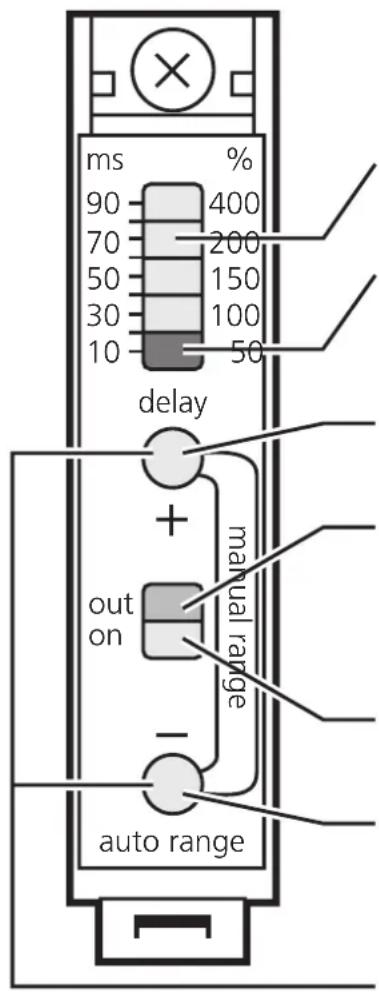

Éléments de service et d'indication

LED vertes: - en mode fonctionnement: capacité de réserve en % - en mode programmation: intensité du signal d'entrée LED rouge: allumée dans la zone de réception non sûre (mauvais réglage; encrassement des fibres)

T2: démarrage du réglage de la prolongation d'impulsion

LED jaune: état de commutation; allumée si l'appareil est commuté

LED verte: allumée si l'amplificateur est disponible

T1: démarrage du réglage automatique du seuil de commutation

T1 + T2: démarrage du réglage manuel du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

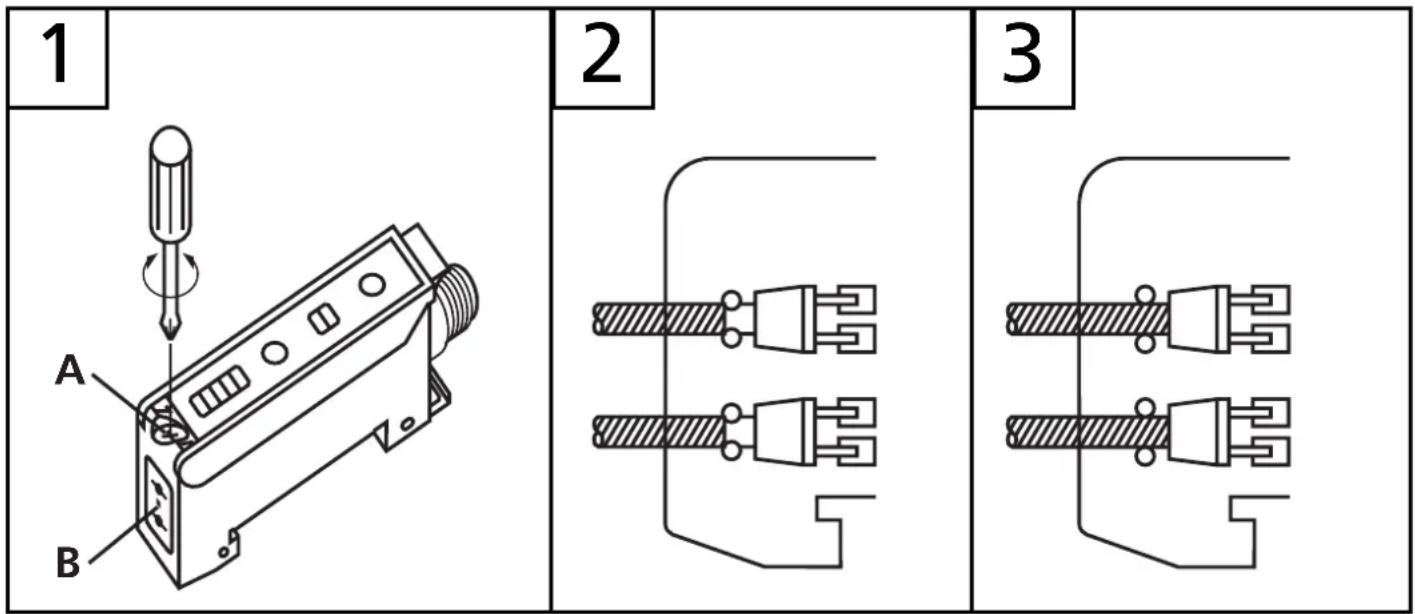

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3). 4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir, VT = violet.
• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output) : 10mA maxi.

Réglage automatique du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barragée (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1	Faire passer les objets à travers le faiscau optique. Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation). Appuyer jusqu'à ce que la rampe de LED clignote.

2

Appuyer une fois.

→

les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ou on ensuite la LED vertes allume (= la cellule est en mode fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage automatique du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrantage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la rampe de LED clignote.

→

Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Placer l'objet dans le faiscau optique.* × 400 mm 50 70 150 100 150 mm manual range out on appuyer une fois.

→

out on Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Enlever l'objet du faiscau optique.* × 400 200 150 100 50 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 1 appuyer une fois.

→

out on Les LED jaune et verte s'éteignent brièvement, ensuite la LED verte s'allume (= la cellule est en mode fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage manuel du seuil de commutation (1)

• Objets immobiles / fibre optique réflexion directe (FT...)

1	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte clignote, la LED jaune indique l'état de commutation (= la cellule est en mode programmation).
2	Placer l'objet dans le faiscau optique.	→	% Le signal de l'objet est mesuré et indiqué (la rampe de LED allumées faiblement); LED clignotante lumière vivie = seuil de commutation actuel.
3	Enlever l'objet du faiscau optique.	→	% Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).
4	Appuyer sur le bouton "+" ou "-" jusqu'à ce que le seul de commutation se trouve au milieu entre le signal de l'arrête-plan et le signal de l'objet; (ici: réduire le seul de commutation).	→	% Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).
5	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte s'allume (= la cellule est en mode fonctionnement).

Réglage manuel du seuil de commutation (2)

• Objets immobiles / fibre optique barragée (FE...)

1	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte clignote, la LED jaune indique l'état de commutation (= la cellule est en mode programmation).
2	Appuyer sur le bouton "-+" jusqu'à ce que la rampe de LED indique le seul de commutation le plus bas.	→	% ms 400 200 30 10
3	Placer l'objet dans le faiscau optique. × ms 400 200 150 auto range × ms 400 200 150 100 50 100 × out on 70 50 30 10 Appuyer sur le bouton "+" jusqu'à ce que la cellule commute; (LED jaune s'allume ou s'éteint).	→	% ms 400 50 10 × ms 400 50 10 × out on ou out on
4	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte s'allume (= la cellule est en mode fonctionnement).

Régler prolongation d'impulsion

1

× manual range ms 400 200 150 100 50 delay out on auto range Appuyer jusqu'à ce que la rampe de LED clignote.

→ out on

Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Appuyer sur le bouton "+" ou "-" pour régler la temporisation désirée (ici: augmenter la temporisation). 1 x = env. 1ms. Pour un réglage rapide, appuyer continuèlement sur le bouton.

→

ms 0 2-10 11-20 21-30 31-40 41-50 51-60 61-70 71-80 81-90 temps (ms) LED allumées

3

Attendre env.10s.

→

Ou t s La LED verte s'allume (= la cellule est en mode fonctionnement).

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED rouge allumée : erreur lors de la détection de l'objet (mauvais réglage, encrassement des fibres).
• Ramp de LED clignote rapidement : sortie en état de courts-circuits, ramp de LED clignote lentement : erreur interne.

La sortie diagnostique est activée dans le cas de:

• mauvaise détection de l'objet (mauvais réglage, encrassement des fibres); désactivée lors de la détection sûre de l'objet;
• courts-circuits de la sortie de commutation; désactivée env. 4 s après élimination du defaulted.
