MODE D'EMPLOI TR8430 IFM

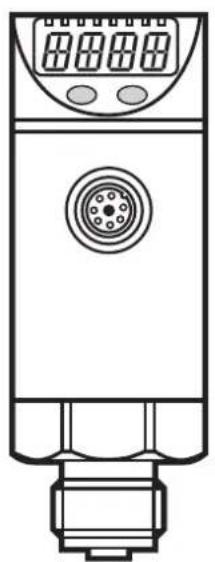

Amplificateur pour sondes de température

efector600

TR8430

Contenu

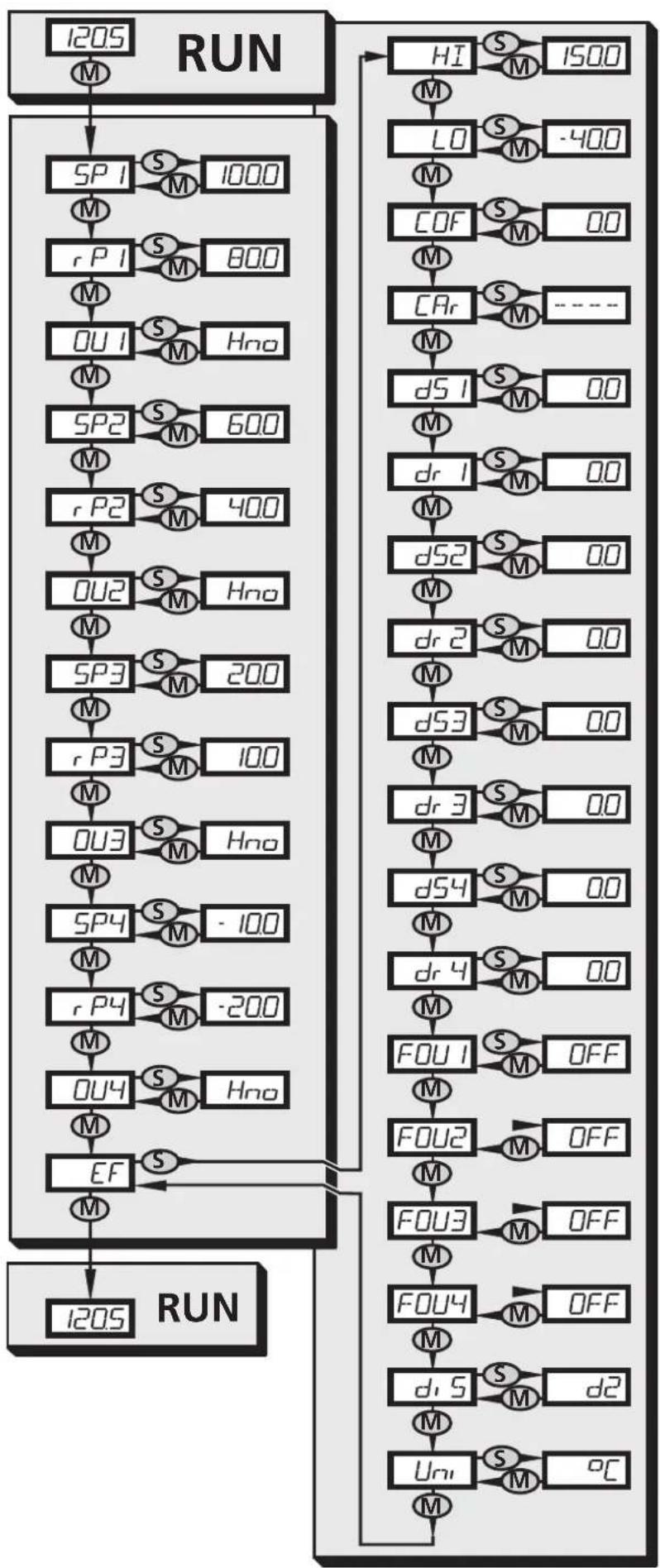

1 Structure du menu 3 2 Éléments de service et d'indication 4 3 Fonctionnement et caractéristiques 4 4 Modes de fonctionnement 5 5 Montage 6 6 Raccordement électrique 6 7 Programmation 7 8 Mise en service / Fonctionnement 8 9 Informations techniques / Fonctions / Paramètres 9

9.1 Paramètres réglables 9

10 Dimensions 12 11Données techniques 13 12 Reglage usine 14

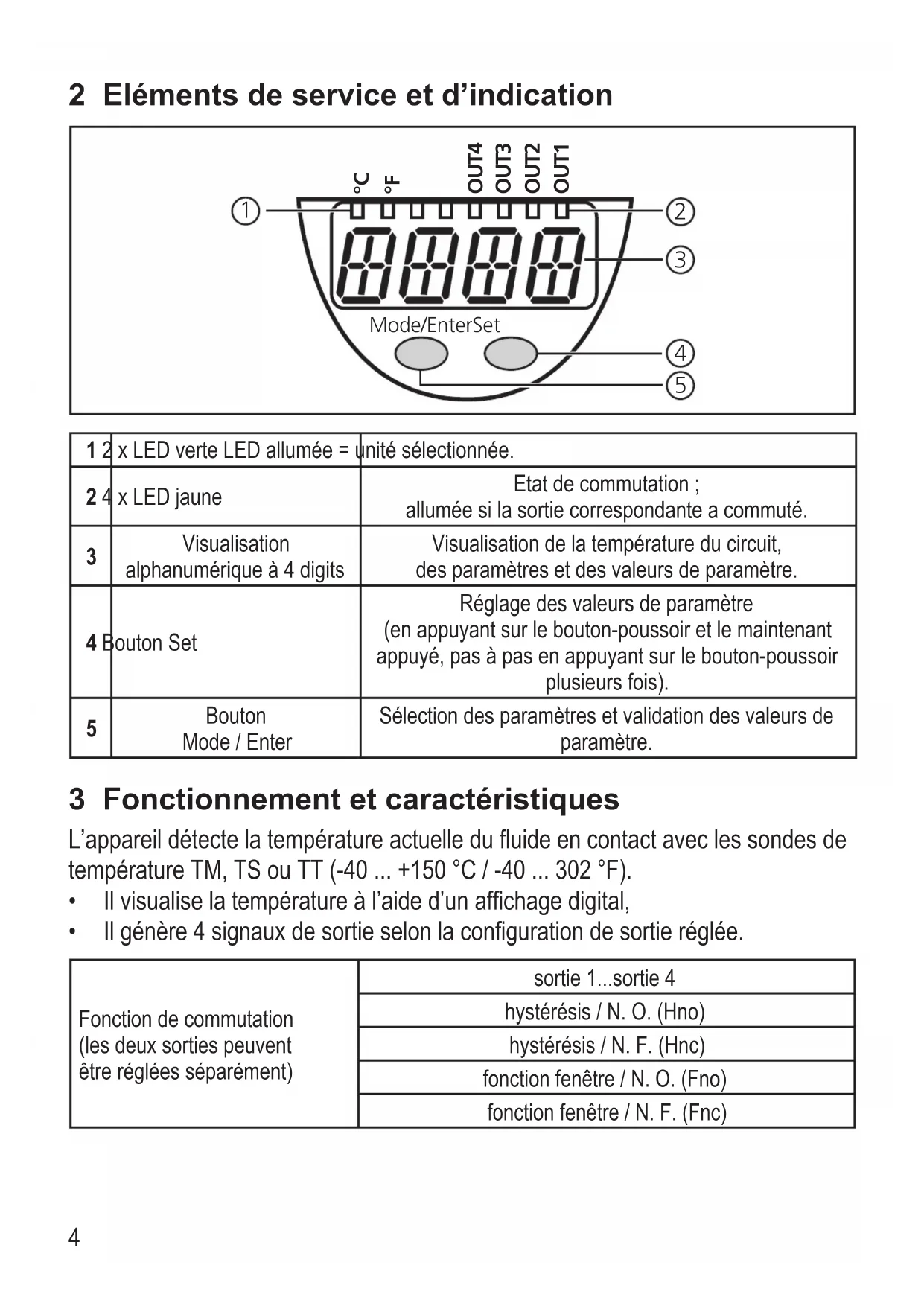

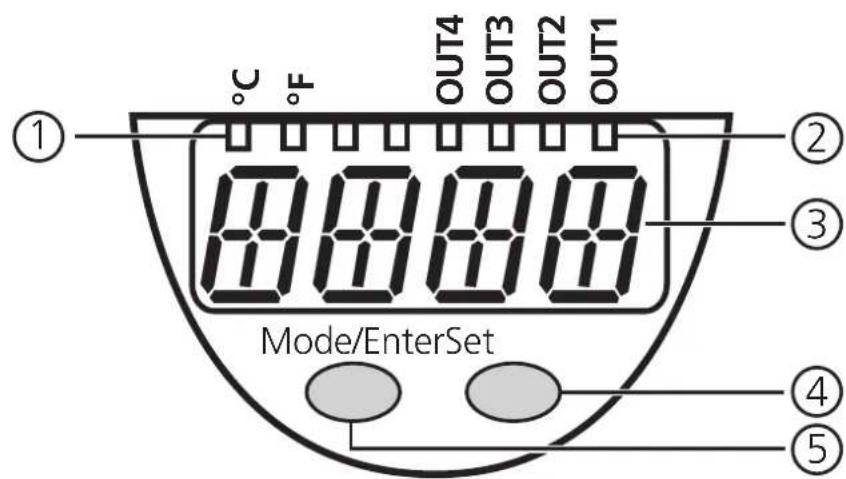

2 Éléments de service et d'indication

1 2	x LED verte LED allumée = unité sélectionnée.
2 4	x LED jaune	Etat de commutation; allumée si la sortie correspondante a commuté.
3	Visualisation alphanumeric à 4 digits	Visualisation de la température du circuit, des paramètres et des valeurs de paramètre.
4	Bouton Set	Réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintainant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
5	Bouton Mode / Enter	Sélection des paramètres et validation des valeurs de paramètre.

3 Fonctionnement et caractéristiques

L'appareil détecte la température actuelle du fluide en contact avec les sondes de température TM, TS ou TT (-40... +150 °C / -40... 302 °F).

Il visualise la température à l'aide d'un affichage digital. Il génère 4 signaux de sortie selon la configuration de sortie réglée.

Fonction de commutation (les deux sorties peuvent été régliées séparément)	sortie 1...sortie 4
	hystérésis / N. O. (Hno)
	hystérésis / N. F. (Hnc)
	fonction fenêtre / N. O. (Fno)
	fonction fenêtre / N. F. (Fnc)

Mode run:

Mode de fonctionnement normal

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute les sorties transistors selon les paramètres régés. L'affichage digital indique la température actuelle du circuit. Les LEDs jaunes indiquent l'état de commutation des sorties. Les LEDs vertes indiquent l'unité d'affichage regle (°C ou °F).

Visualisation des paramètres et des valeurs du paramètre régées. En appuyant brièvement sur le bouton-poussoir «Mode/Enter», l'appareil passe en mode Display. Ce mode reste opérationnel et les valeurs de paramètre régées peuvent être lues:

• Si le bouton-poussoir «Mode/Enter» est appuyé brièvement, les paramètres sont parcourus.
• Si le bouton-poussoir «Set» est appuyé brièvement, la valeur de paramètre correspondante (ou la valeur de la mémorisation température maxi/min) est indiquée pendant env. 15 s. Après 15 s supplémentaires, l'appareil se remet en mode RUN.

Mode de programmation:

Réglage des valeurs du paramètre

L'appareil passe en mode de programmation si après la sélection d'un paramètre le bouton-poussoir «Set» est maintenu appuyé pendant plus de 5 s (la valeur de paramètre clignote, ensuite elle est incrémentée continuellement). Ce mode reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir «Set» et confirmée en appuyant sur le bouton-poussoir «Mode/Enter». L'appareil se remet en mode RUN si aucun bouton n'est appuyé pendant 15 s.

5 Montage

Raccorder la sonde de température à l'appareil et la fixer à un raccord process.

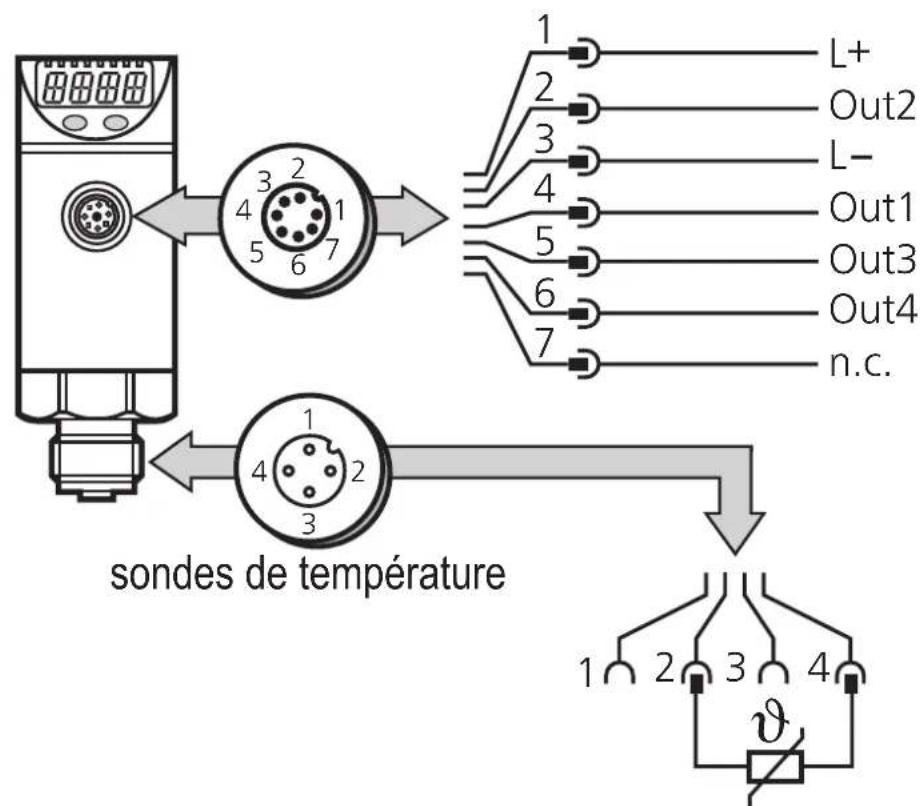

6 Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Par rapport à UL : Pour utilisation dans un circuit basse tension avec protection contre les courants de surcharge selon UL873 tableau 28.1 ou lmax = 100/Ub (Ub = tension du circuit).

Mettre l'installation hors tension avant de raccorder l'appareil comme suit:

1	Mode/EnterSet 5P1	Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affché.
2	Mode/EnterSet 700	Appuyer sur le bouton Set et le main-tenir appuyé. La valeur de paramètre actuelle clignote pendant 5 s, après la valeur est incrémentée* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuille-ment en leMAINANT appuyé).
	Mode/EnterSet 800
3	Mode/EnterSet 5P1	Appuyer brièvement sur le bouton Mode/Enter (= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
·Changer d'autres paramètres: Recommencer avec l'étape 1. ·Terminer la programmation: Attendre 15s ou appuyer sur le bouton Mode/Enter jusqu'à ce que la valeur mesurée actuelle soit indiquée de nouveau.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Si lors du réglage, aucun bouton n'est appuyé pendant 15 s, l'appareil redevient opérationnel sans aucune modification des valeurs.

Choisir l'unité d'affichage avant de régler les valeurs pour les paramètres SPx, rPx. Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des seuils exacts.

Blocage / déblocage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle : Appuyer en Mode Run sur les deux boutons-poussoir pendant 10s. Dès que l'affichage s'est interrompu, l'appareil est bloqué ou non bloqué.

En cas d'appareil verrouillé, l'information "Loc" est indiquée lorsque vous essayez de changer des valeurs de paramètre.

Appareil livré: non bloqué.

8 Mise en service / fonctionnement

Vérifier le bon fonctionnement de l'appareil. Le fonctionnement ne nécessite aucune entretien.

Indications de défaut:

OL	Température trop haute
UL	Température trop basse
SC1	Clignotant: court-circuit de la sortie de commutationm 1.*
SC2	Clignotant: court-circuit de la sortie de commutation 2.*
SC3	Clignotant: court-circuit de la sortie de commutation 3.*
SC4	Clignotant: court-circuit de la sortie de commutation 4.*
Err-	Clignotant: sonde de température non raccordée; défaut ou court-circuit dans la sonde de température.

La sortie correspondante est coupée.

En cas de défaut ou court-circuit dans la sonde, les sorties commutent (ON) ou ne commutent pas (OFF) en fonction du réglage du paramètre FOux.

9.1 Paramètres réglables

5P1 5P2 5P3 5P4	Point de consigne haut Seuil haut auquel la sortie change son état de commutation.
		plage de réglage en pas	de
	°C -39,8 ... +150 0,2
	°F -39,5 ... +302 0,5
r-P1 r-P2 r-P3 r-P4	Point de consigne bas Seuil bas auquel la sortie change son état de commutation. rPx est toujours plus bas que SPx. Seules des valeurs qui sont plus BASSE que SPx sont acceptées. Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'hystérisis reste constante). Si l'hystérisis est supérieure au nouveau point de consigne haut, elle est automatiquement réduite (rPx est mis à la valeur de réglage minimum).
		plage de réglage en pas	de
	°C -40...+149,8 0,2
	°F -40...+301,5 0,5
OU1 OU2 OU3 OU4	Fonctions de commutation pour les sorties 4 fonctions de commutation peuvent être réglées: - Hno = hystérésis / normalement ouvert - Hnc = hystérésis / normalement fermé - Fno = fonction fenêtre / normalement ouvert - Fnc = fonction fenêtre / normalement fermé
EF	Fonctions supplémentaires Cette option de menu contient un sous-menu avec des paramètres supplémentaires. En appuyant brièvement sur le bouton Set ces paramètres peuvent être sélectionnés.
HI LO	Mémorisation tâmpèreture maxi/mini • HI: affichage de la température maxi mesurée • LO: affichage de la température mini mesurée Effacer la mémoire: - Appuyer sur le bouton «Mode/Enter» jusqu'à ce que HI ou LO soit affché. - Appuyer sur le bouton et le maintainir appuyé jusqu'à ce que “----” soit affché. - Ensuite appuyer brièvement sur le bouton «Mode/Enter».
COF	Calibrage du point zéro La valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée.
		plage de réglage en pas de
	°C -9,9 ... +9,9 0,1
	°F -17,5 ... +17,5 0,5
CAR-	Remise à 0 du calibrage (Calibration reset) Remet le calibrage régle par COF à 0. - Appuyer sur le bouton «Mode/Enter» jusqu'à ce que CAr soit affché. - Appuyer sur le bouton et le maintainir appuyé jusqu'à ce que “----” soit affché. - Appuyer brièvement sur le bouton «Mode/Enter».
dr-1 ... dr-4 dS1 ... dS4	Temporisation pour les sorties de commutation dSx = temporisation à l'enclenchement; drx = temporisation au déclenchement La sortie ne change pas son état de commutation immédiatement. La com-mutation se produit après l'écoulement de la temporisation. Si l'événancement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état. • plage de réglage: 0 / 0,10 ... 50 s en pas de 0,1 s (0 = temporisation n'est pas actif), • indiqué en secondes.
FOU1 ... FOU4	Comportement de la sortie en cas de début (défaut ou court circuit dans la sonde) 2 réglages peuvent être sélectionnés pour chaque sortie: • FOUx = ON: Sortie x = FERMEE (ON) en cas de début. • FOUx = OFF: Sortie x = OUVERTE (OFF) en cas de début.
d.5	Réglage de l'afficheur 7 options peuvent être sélectionnées: - d1 = actualisation de la valeur mesurée toutes les 50ms - d2 = actualisation de la valeur mesurée toutes les 200ms - d3 = actualisation de la valeur mesurée toutes les 600ms L'actualisation ne change que l'intervalle d'actualisation de l'affichage. Il n'a aucun effet sur les sorties. - rd1, rd2, rd3 = affichage comme d1, d2, d3; mais orientation de l'affichage à 180°. - OFF = en mode Run l'affichage de la valeur mesurée est désactivié; il est de nouveau activé par l'appui sur un bouton. Les LED indiquant l'état de commutation restent actives même si l'affichage est désactivié.
U.	Unité d'affichage Les valeurs mesurées et les valeurs pour SPx/rPx peuvent être indiquées dans les unités suivantes: °C (= °Celsius), °F (= °Fahrenheit) Choisir l'unité avant de régler les valeurs pour SPx et rPx. Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts. Réglage en usine: Uni = °C

Fonction hystérésis:

L'hystérésis garantit un état de commutation stable de la sortie en cas de fluctuations de la température du circuit autour de la valeur préselectionnée.

Si la température du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx) ; si la température du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte.

L'hystérésis est régable: La consigne haute doit d'abord être réglée, puis la consigne basse (ce qui correspond à l'écart souhaité).

1: hysteresis

Fonction fenêtre:

La fonction fenêtre permet la surveillance d'une plage acceptable définie.

Si la température du circuit est entre la consigne haute (SPx) et la consigne basse (rPx), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre/normalement fermé).

La largeur de la fenêtre peut être régée par la différence entre SPx et rPx. SPx = consigne haute, rPx = consigne basse.

En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérisis fixe de 0.25% de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles de la température.

1: visualisation alphanumérique à 4 chiffres 2: LEDs 3: bouton-poussoir 4: connecteur pour la sonde de température

11 Données techniques

Etendue de mesure	-40...150 °C / -40...302 °F
Tension d'alimentation [V]	18 ... 28 DC1)
Courant de sortie pour chaque sortie individuelle [mA]	5002)
Protection: courts-circuits, inversion de polarité, surcharges,Chien de garde intégré	< 2
Chute de tension [V]
Consummation [mA]	< 90 (en cas de visualisation active)
Courant constant [μA]	385 à travers l'élement Pt 1000
Exactitude
Sortie de commutation [K]	± 0,2
Affichage [K]	± (0.2 K + 1/2 digit)
Résolution
Sortie de commutation [K]	0,2
Affichage [K]	0,2
Dérive / température [% de l'endetue de mesure/par 10 K]	± 0,1
Temps de réponse des sorties [ms]	200
Retard à la disponibilité [s]	1,5
Boîtier	inox (1.4301 / 304); inox (1.4305 / 303); EPDM/X (Santoprène);PC (Makrolon); PBT (Pocan); FPM (Viton)
Température ambiente [°C]	-25 ... +70
Température de stockage [°C]	-40 ... +85
Protection	IP 67, III
Tenue aux chocs [g]	50 (DIN / CEI 68-2-27, 11ms)
Tenue aux vibrations [g]	20 (DIN / CEIC 68-2-6, 10 - 2000 Hz)
EMV	EN 6100-4-2 (décharges électro.): 4 / 8 KV
	EN 6100-4-3 HF (champs électro.): 10 V/m
	EN 6100-4-4 Burst: 2 KV
	EN 6100-4-6 HF I(perturb. conduite): 10 V

1) selon EN50178, TBTS, TPTB 2) Pour atteindre un courant de sortie total de 1A, 2 sorties doivent être commutées simultanément en réglant les points de consigne haut et bas et la programmation des sorties à des valeurs identiques

Réglage usine

	Réglage usine	Réglages par l'utilisateur
SP1/rP1 7.5 / 3.7
SP2/rP2 26.5 / 22.7
SP3/rP3 45.5 / 41.7
SP4/rP4 64.5 / 60.7
OU1 Hno
OU2 Hno
OU3 Hno
OU4 Hno
COF 0.0
dS1/dr1 0.0 / 0.0
dS2/dr2 0.0 / 0.0
dS3/dr3 0.0 / 0.0
dS4/dr4 0.0 / 0.0
FOU1 OFF
FOU2 OFF
FOU3 OFF
FOU4 OFF
dis d2
Uni °C
