Produkttyp	Faserverstärker
Marke	IFM
Modell	OB5022
Kategorie	Verstärker
Abmessungen (ca.)	30 x 80 x 60 mm
Gewicht (ca.)	50 g
Spannungsversorgung	24 V DC (braun = +24 V, blau = 0 V)
Ausgangstyp	PNP oder NPN (je nach Verdrahtung)
Reichweite	Je nach verwendeter Faser
LED-Anzeigen	Rot (Fehler/Kurzschluss), Gelb (Schaltzustand), Grün (Betriebsbereit)
Hauptfunktionen	Berührungslose Erfassung von Objekten und Materialien, Einstellung der Schaltschwelle durch Teach-in
Anschluss	IFM-Lichtwellenleiter FE-11 und FT-11
Schutzart	IP65 (Abdeckung geschlossen)
Montage	Auf DIN-Schiene oder Montagevorrichtung
Wartung und Reinigung	Bei Verschmutzung die Lichtwellenleiter reinigen
Sicherheit	Vor dem Anschließen spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Austauschbare Lichtwellenleiter

Häufig gestellte Fragen - OB5022 IFM

Welchen Lichtwellenleitertyp mit dem OB5022 verwenden?

Der Verstärker ist für IFM-Lichtwellenleiter der Typen FE-11 (Gabel) und FT-11 (Direktreflexion) ausgelegt.

Wie werden die Lichtwellenleiter montiert?

Schraube A lösen, die Fasern in die Öffnungen B schieben, bis ein Widerstand (O-Ring) spürbar ist, bis zum Anschlag (optische Elemente) vorschieben, festhalten und Schraube A anziehen.

Was bedeuten die LEDs?

LED rot leuchtend = Erfassungsfehler, schnell blinkend = Kurzschluss, langsam blinkend = interner Fehler. LED gelb = Schaltzustand. LED grün = Gerät eingeschaltet.

Wie wird die Schaltschwelle für bewegte Objekte eingestellt?

Drücken, bis die rote LED blinkt (Programmiermodus). Objekte durch den Strahl bewegen, einmal drücken, warten bis die gelbe und grüne LED blinken, erneut drücken. Die grüne LED leuchtet zur Bestätigung.

Wie wird die Schwelle für ein ruhendes Objekt eingestellt?

Drücken, bis rotes Blinken. Objekt in den Strahl bringen, einmal drücken. Objekt entfernen, einmal drücken. Bei Erfolg leuchtet die grüne LED.

Was tun, wenn die rote LED nach der Einstellung blinkt?

Das zeigt an, dass die Einstellung nicht möglich war (Signale von Objekt und Hintergrund zu ähnlich). Das Gerät kehrt in den Betriebsmodus zurück, ohne die Schwelle zu ändern.

Wie hoch ist die Versorgungsspannung?

Die Spannungsversorgung ist 24 V DC. Der braune Draht ist +24 V, der blaue ist 0 V, der schwarze ist der Schaltausgang.

Kann man nicht-IFM-Lichtwellenleiter verwenden?

Es werden nur die angegebenen IFM-Lichtwellenleiter (FE-11, FT-11) empfohlen, um einwandfreie Funktion und Reichweite zu gewährleisten.

Wie wird der Verstärker gereinigt?

Bei Verschmutzung die Enden der Lichtwellenleiter mit einem fusselfreien Tuch reinigen. Das Gehäuse kann mit einem trockenen Tuch abgewischt werden.

Welche Schutzart IP?

Das Gerät bietet Schutzart IP65, wenn die Abdeckung nach den Einstellungen geschlossen ist.

BEDIENUNGSANLEITUNG OB5022 IFM

Schaltverträker für Fiberoptik witching amplifier for fibre optics

Bestimmungsgemäß Verwendung 3

Bedien- und Anzeigeelemente 3

Montage

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle einstellen 5, 6

Anschluß 15

4

English

Intended use 7

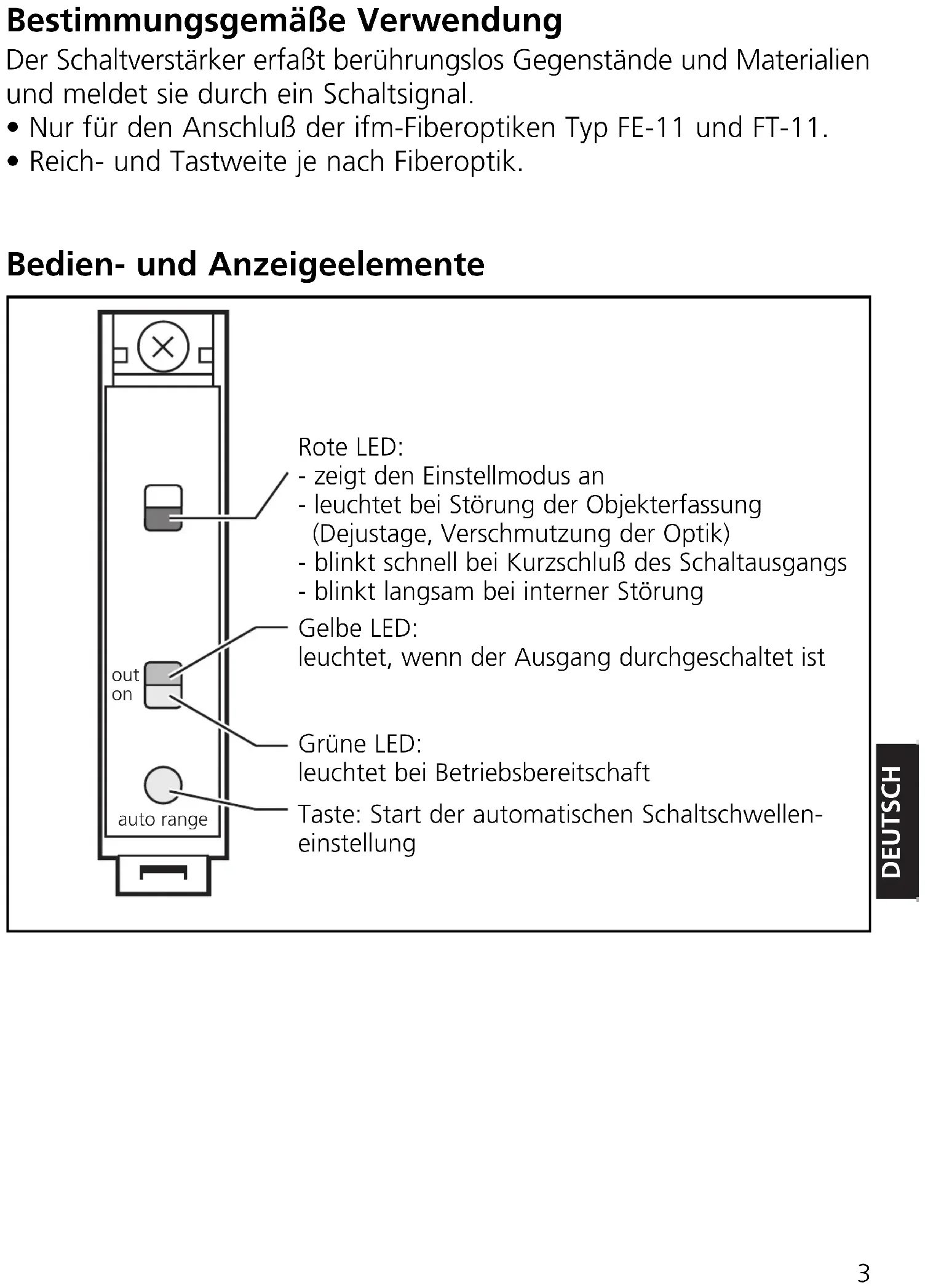

Bestimmungsgemäß Verwendung

Der Schaltveränderer erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.

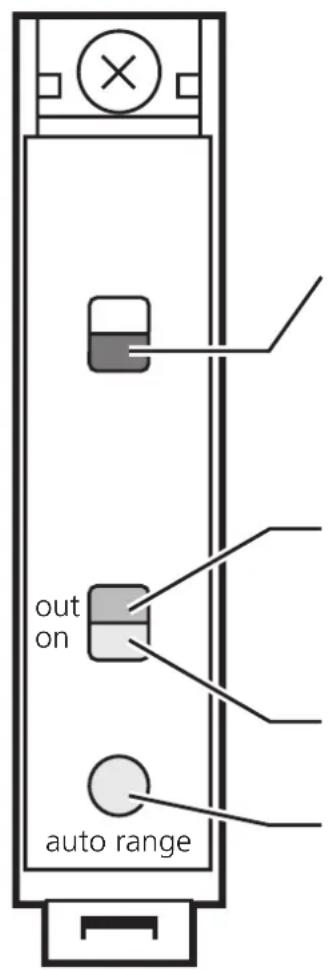

Bedien- und Anzeigeelemente

Rote LED:

• zeigt den Einstellmodus an
• leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
• blinkt Schnell bei Kurzschluß des Schaltausgangs
• blinkt langsam bei internet Störung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

Taste: Start der automatischen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

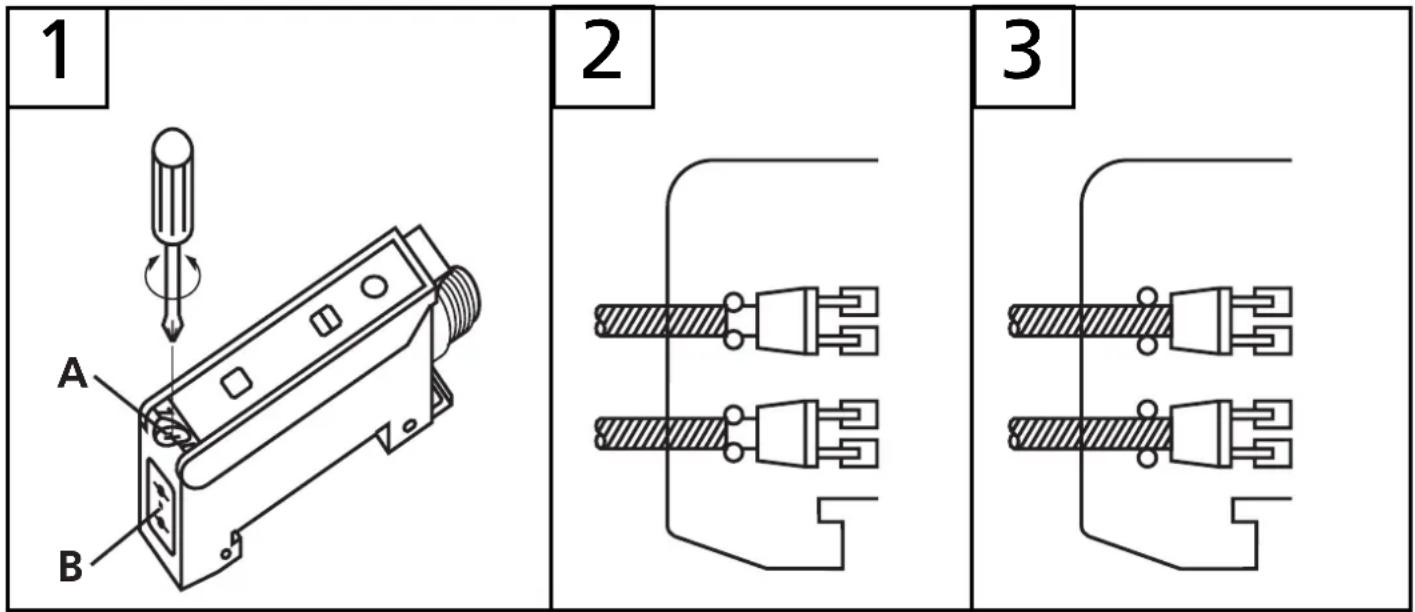

Adaptieren der Lichtleiter:

1. Losen Sie die Schraube A (Abb. 1).
2. Schieber Ben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spuren (O-Ring) (Abb. 2).
3. Schieber Ben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den Optik-Elementen an, verringgert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 15 oder Typaufkleber).

Schaltschwelle einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedene Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

→

LEDs gelb und grün verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger

Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün, blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün, verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sieihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher Funktioniert.
