BEDIENUNGSANLEITUNG OB5019 IFM
Schaltverstärker für Fiberoptik
Bestimmungsgemäße Verwendung 3
Bedien- und Anzeigeelemente 3
Montage 4
Adaptieren der Lichtleiter 4
Elektrischer Anschluß 4
Schaltschwelle einstellen 5, 6
Anschluß 15
English
Intended use 7
Bestimmungsgemäße Verwendung
Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.
- Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
- Reich- und Tastweite je nach Fiberoptik.

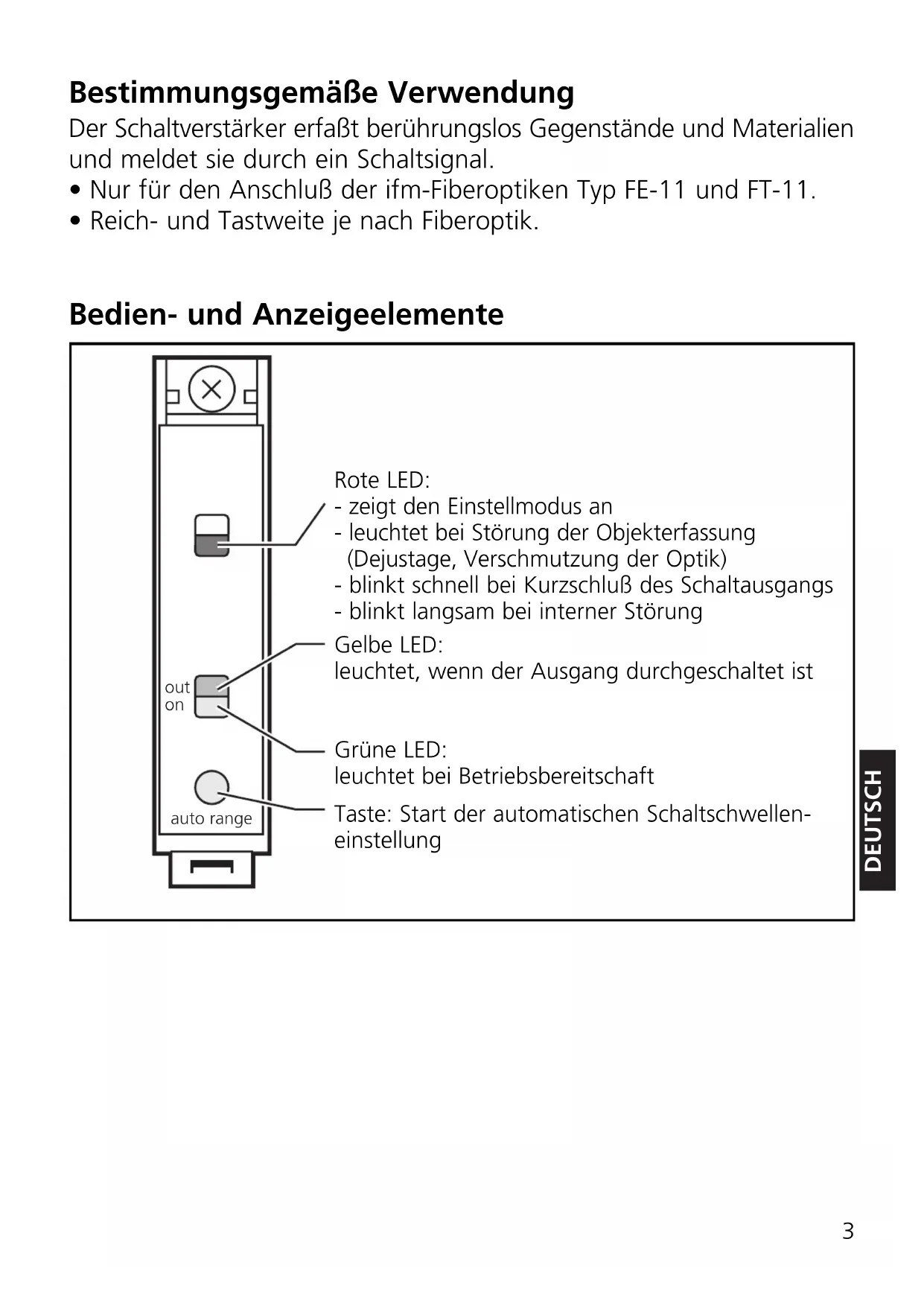

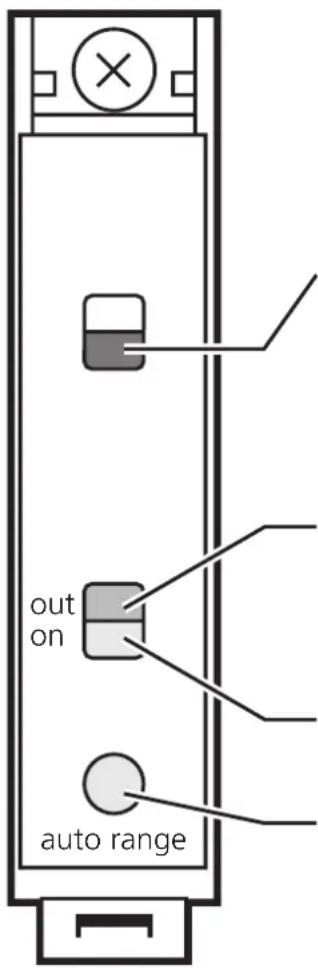

Bedien- und Anzeigeelemente
- zeigt den Einstellmodus an
- leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
- blinkt schnell bei Kurzschluß des Schaltausgangs
- blinkt langsam bei interner Störung
Gelbe LED:
leuchtet, wenn der Ausgang durchgeschaltet ist
Grüne LED:
leuchtet bei Betriebsbereitschaft
Taste: Start der automatischen Schaltschwelleneinstellung
Montage
Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

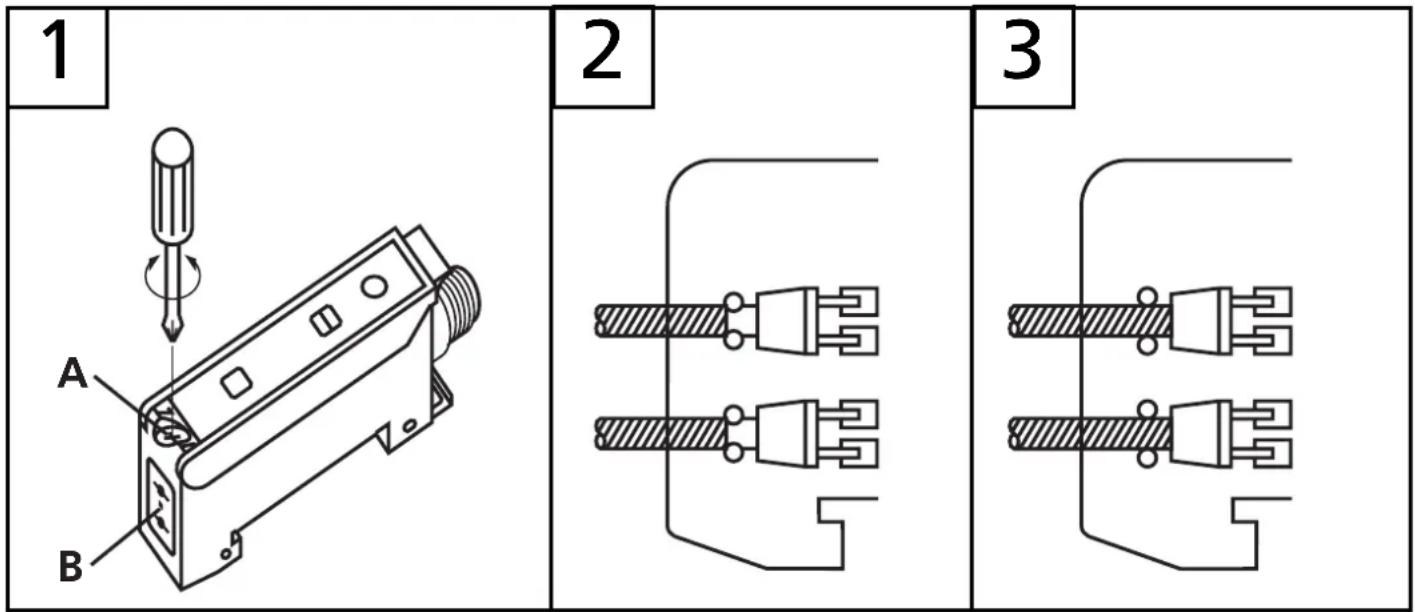

Adaptieren der Lichtleiter:
- Lösen Sie die Schraube A (Abb. 1).
- Schieben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spüren (O-Ring) (Abb. 2).
- Schieben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
- Ziehen Sie die Schraube A an.
Liegen die Lichtleiter nicht an den Optik-Elementen an, verringert sich die Reich-/Tastweite.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).
- Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.
- Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 15 oder Typaufkleber).
Schaltschwelle einstellen (1)
- Objekte bewegen sich durch den Erfassungsbereich der Optik
- Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)
Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.
| 1 | Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie, bis rote LED blinkt. | → |  | LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus). |
| 2 |  Drücken Sie 1 mal. |  | LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel. |
| 3 |  Drücken Sie 1 mal. |  LEDs gelb und grün verlöschen kurzzeitig, | |
 danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand). |
Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.
Schaltschwelle einstellen (2)
- Statische Objekte
- Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)
Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.
| 1 |  Drücken Sie, bis rote LED blinkt. |  | LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus). |
| 2 | Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal. |  | LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel. |
| 3 | Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal. |  | LEDs gelb und grün verlöschen kurzzeitig, | |
 | danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand). |
*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.
Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.
Betrieb
Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.
Prüfen Sie, ob das Gerät sicher funktioniert.
