Produkttyp	Verstärker für Lichtwellenleiter
Marke	IFM
Modell	OB5013
Kategorie	Verstärker
Spannungsversorgung	DC (PNP oder NPN je nach Anschluss)
Ausgang	Schaltausgang (PNP/NPN) und Diagnoseausgang (10 mA max)
Reichweite	Variabel je nach verwendeter Lichtwellenleiterfaser
Impulsverlängerung	0 oder einstellbar von 2 bis 90 ms
Schwellwerteinstellung	Automatisch oder manuell
Anzeigen	Grüne LEDs (Intensität/Reserve), rot (Fehler), gelb (Schaltzustand)
Montage	Auf DIN-Schiene (genormtes Profil) oder Montagevorrichtung
Elektrischer Anschluss	Per Kabel (BN, BU, BK, VT) laut Schema
Schutzart	IP65 (Gehäuse geschlossen)
Betriebstemperatur	Nicht spezifiziert, übliche Industrieanwendung
Gewicht	Ca. 150 g (Schätzung)
Abmessungen	Nicht spezifiziert, für DIN-Schiene 35 mm geeignet
Wartung	Bei Verschmutzung die Lichtwellenleiterfasern reinigen; LED-Status überprüfen
Sicherheit	Vor dem Anschließen spannungsfrei schalten; Kurzschlüsse vermeiden
Ersatzteile	Kompatible Lichtwellenleiterfasern FE-11 und FT-11
Reparierbarkeit	Nicht vom Benutzer reparierbar; wenden Sie sich an den ifm-Kundendienst

Häufig gestellte Fragen - OB5013 IFM

Wie stelle ich den Schaltpunkt automatisch mit bewegten Objekten ein?

Platzieren Sie die Objekte im Strahl und drücken Sie T1, bis die LED-Leiste blinkt. Drücken Sie einmal, dann ein zweites Mal zum Bestätigen. Die grüne LED leuchtet im Betriebsmodus.

Wie stelle ich den Schaltpunkt automatisch mit einem unbewegten Objekt ein?

Drücken Sie T1, bis es blinkt. Platzieren Sie das Objekt im Strahl und drücken Sie einmal. Entfernen Sie das Objekt und drücken Sie erneut. Die grüne LED leuchtet.

Wie stelle ich den Schaltpunkt manuell ein?

Drücken Sie T1+T2, bis es blinkt (grüne LED blinkt). Verwenden Sie die Tasten '+' oder '-', um den Schwellwert zwischen Objekt- und Hintergrundsignal einzustellen. Drücken Sie dann erneut T1+T2 zur Bestätigung.

Wie stelle ich die Impulsverlängerung ein?

Drücken Sie T2, bis die gelbe und grüne LED abwechselnd blinken. Verwenden Sie '+' oder '-', um die Verzögerung einzustellen (jeder Tastendruck ~1 ms, Dauerbetrieb zum Beschleunigen). Warten Sie 10 s zur Bestätigung.

Was bedeutet die rote LED leuchtet?

Die rote LED zeigt einen Detektionsfehler an: falsche Einstellung oder Verschmutzung der Fasern. Überprüfen Sie die Ausrichtung und reinigen Sie die Fasern bei Bedarf.

Wie schließe ich den Verstärker elektrisch an?

Schalten Sie die Spannungsversorgung aus. Schließen Sie die Drähte gemäß den Farbcodes an: BN = braun (L+), BU = blau (L-), BK = schwarz (Ausgang), VT = violett (Diagnoseausgang). Beachten Sie das Schaltbild in der Anleitung.

Welchen Typ von Lichtwellenleiterfasern verwenden?

Der Verstärker ist kompatibel mit ifm-Lichtwellenleiterfasern der Form FE-11 (Gegentakt) und FT-11 (Direktreflexion). Beachten Sie die Einbaurichtung.

Wie montiere ich das Gerät auf der DIN-Schiene?

Clippen Sie das Gerät auf eine genormte DIN-Schiene (35 mm). Zum Demontieren ziehen Sie die untere Lasche.

Was tun, wenn die LED-Leiste schnell blinkt?

Ein schnelles Blinken weist auf einen Kurzschluss am Schaltausgang hin. Überprüfen Sie die Verdrahtung und beheben Sie den Fehler. Der Diagnoseausgang schaltet sich nach ca. 4 s ab.

Wie reinige ich die Lichtwellenleiterfasern?

Reinigen Sie die Faserenden mit einem fusselfreien Tuch und Isopropylalkohol. Stellen Sie sicher, dass sie bis zum Anschlag im Verstärker eingesteckt sind.

BEDIENUNGSANLEITUNG OB5013 IFM

	Bestimmungsgemäße Verwendung D1Bedien- und Anzeigeelemente D1MontageAdaptieren der Lichtleiter D2Elektrischer Anschluß D2Schaltschwelle automatisch einstellen (1) D3Schaltschwelle automatisch einstellen (2) D4Schaltschwelle manuell einstellen (1) D5Schaltschwelle manuell einstellen (2) D6Einstellen der Impulsverlängerung D7Betrieb	D2
		D7

English

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.
• Impulsverlängerung, 0 oder 2 ... 90 ms einstellbar.

(Jeder Eingangsimpuls wird auf den eingestellten Wert verlängert).

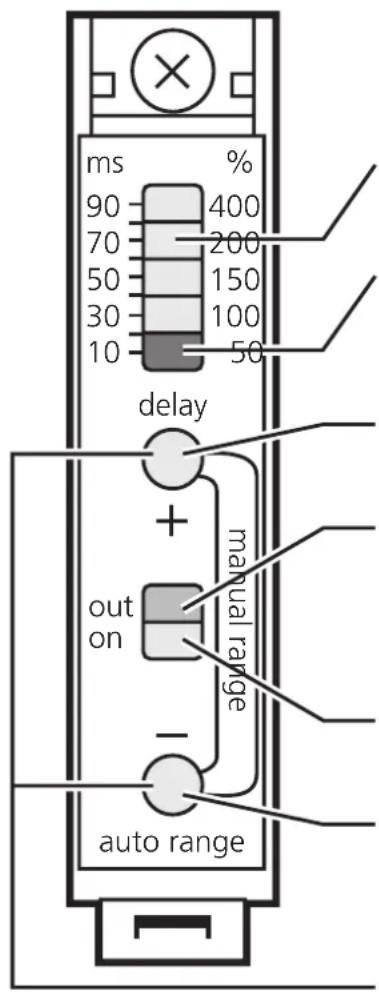

Bedien- und Anzeigeelemente

ms 90 400 70 200 50 150 30 100 10 50 delay out on + manual range - auto range

Grüne LEDs:

• im Betriebsmodus: Betriebsreserve in %
• im Programmiermodus: Stärke des Eingangssignals

Rote LED:

leuchtet im unsicheren Empfangsbereich (Dejustage, Verschmutzung der Optik)

T2: Start der Einstellung für die Impulsverlängerung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

T1: Start der automatischen Schaltschwelleneinstellung

T1 + T2: Start der manuellen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

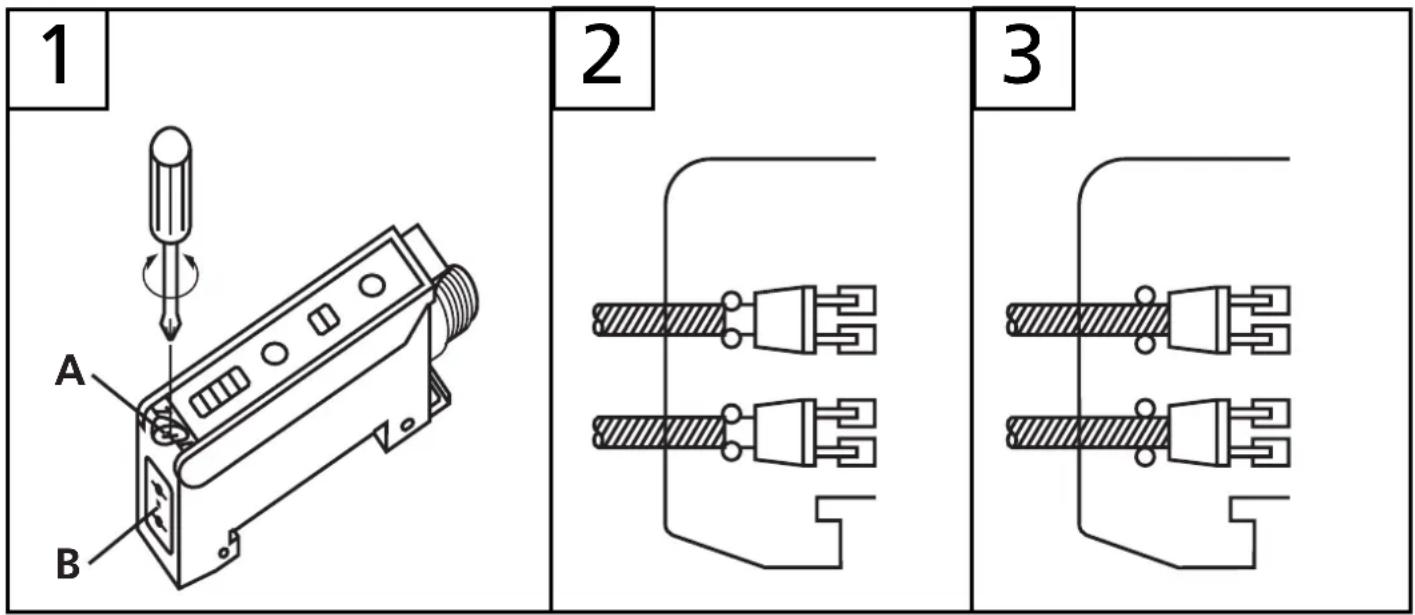

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A (Abb. 1).
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spüren (O-Ring) (Abb. 2).
3. Schieben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den Optik-Elementen an, veringert sich die Reich-/Tastweite.

1 A B 2 3

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, VT = violett.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

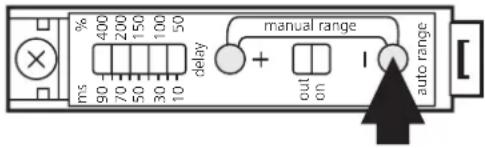

Schaltschwelle automatisch einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

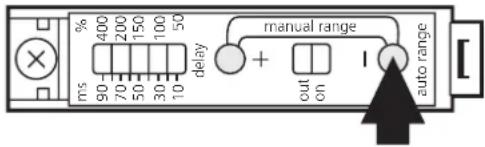

3	Drücken Sie 1 mal.			LEDs gelb und grün verlöschen kurzzeitig,
				danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

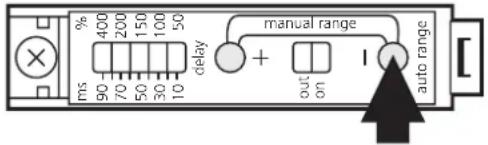

Schaltschwelle automatisch einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

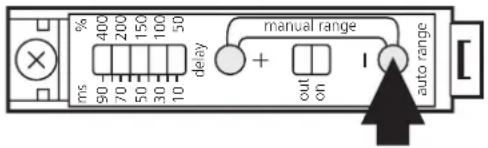

Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.*Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

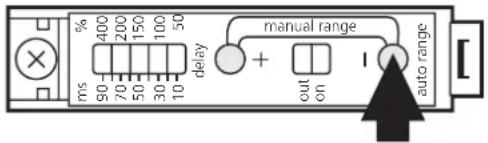

Schaltschwelle manuell einstellen (1)

- Statische Objekte / Lichttaster-Optik (FT ...)

1

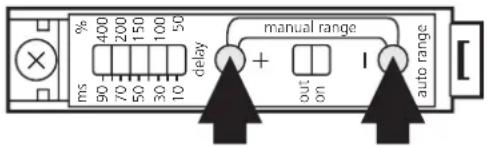

Drücken Sie, bis LED-Kette blinkt.

LED grün blinkt,LED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.

Objektsignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs);hell blinkende LED = aktuelle Schaltschwelle.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.

Hintergrundsignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs).

4

Drücken Sie die Tasten “+” oder“-”, bis die Schaltschwelle in der Mitte zwischen Hintergrundsignal und Objektsignal liegt; (hier Schaltschwelle verringern).

5

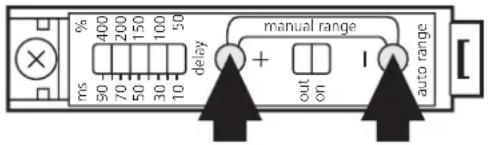

Drücken Sie, bis LED-Kette blinkt.

LED grün leuchtet(= Gerät ist im Betriebszustand).

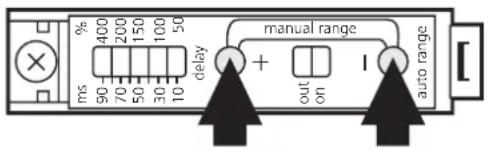

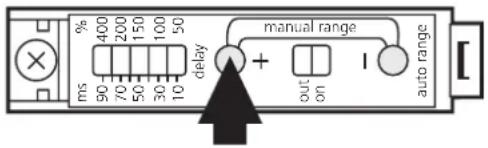

Schaltschwelle manuell einstellen (2)

- Statische Objekte / Einweg-Optik (FE ...)

1	Drücken Sie, bis LED-Kette blinkt.			LED grün blinktLED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Drücken Sie die Taste “-”, bis dieLED-Kette die niedrigste Schalt-schwelle anzeigt.

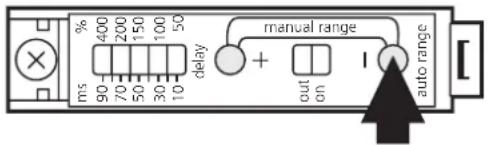

3	Plazieren Sie das Objekt imErfassungsbereich der Optik.Drücken Sie die Taste “+”, bis dasGerät schaltet (LED gelb leuchtetauf oder verlisch).
			oder out ou

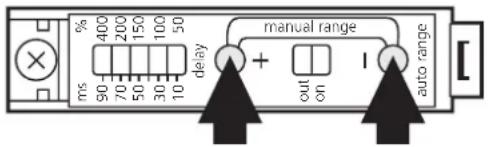

4	Drücken Sie, bis LED-Kette blinkt.			LED grün leuchtet(= das Gerät ist imBetriebszustand).

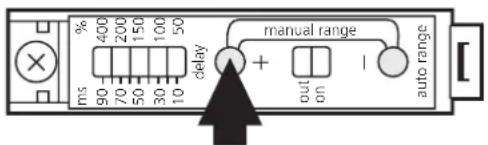

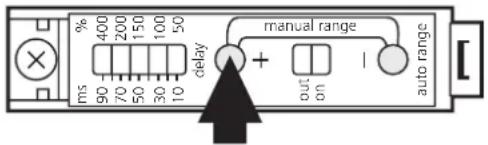

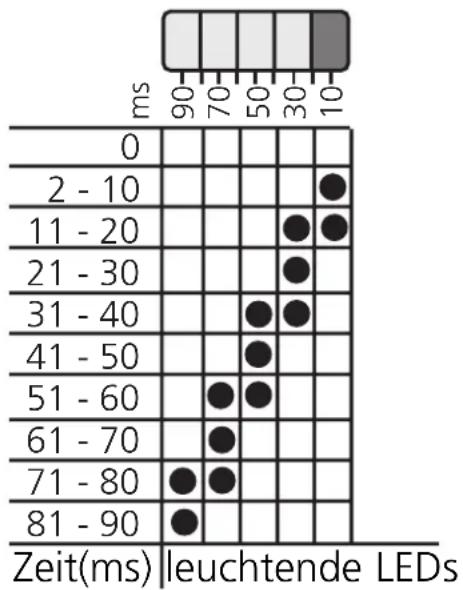

Einstellen der Impulsverlängerung

1	Drücken Sie, bis LED-Kette blinkt.			LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).
2	Drücken Sie die Taste “+” oder “-”, um die gewünschte Verzögerungszeit einzustellen (hier: Verzögerungszeit erhöhen).Tastendruck entspricht ca. 1ms; Schnellauf: Taste gedrückt halten.
3	Warten Sie ca. 10s lang.			LED grün leuchtet (=Gerät ist im Betriebszustand).

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang:

• Rote LED leuchtet: Störung bei der Objekterfassung (mangelhafte Objekterkennung; Dejustage; Verschmutzung der Optik).
• LED-Kette blinkt schnell bei Kurzschluß des Schaltausgangs, langsam bei interner Störung.

Der Funktionskontroll-Ausgang ist geschaltet bei:

• Störung der Objekterfassung (mangelhafte Objekterkennung; Dejustierung, Verschmutzung der Optik); automatisch zurückgesetzt, wenn die Störung beseitigt ist.
• Kurzschluß des Schaltausgangs; automatisch zurückgesetzt ca. 4 sec nach Beseitigung der Störung.

Intended use

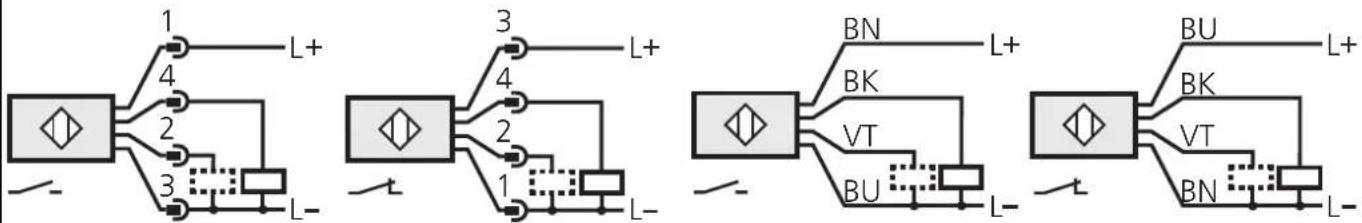

Anschlußschema / Wiring / Schéma de branchement

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...
