Type de produit	Amplificateur pour fibres optiques
Marque	IFM
Modèle	OB5013
Catégorie	Amplificateur
Alimentation	DC (PNP ou NPN selon raccordement)
Sortie	Commutation (PNP/NPN) et sortie diagnostique (10 mA max)
Portée	Variable selon la fibre optique utilisée
Prolongation d'impulsion	0 ou réglable de 2 à 90 ms
Réglage du seuil	Automatique ou manuel
Indicateurs	LED vertes (intensité/réserve), rouge (erreur), jaune (état de commutation)
Montage	Sur rail DIN (profilé normalisé) ou dispositif de montage
Raccordement électrique	Par câble (BN, BU, BK, VT) selon schéma
Protection	IP65 (couvercle fermé)
Température de fonctionnement	Non spécifiée, usage industriel standard
Poids	Environ 150 g (estimation)
Dimensions	Non spécifiées, adapté pour rail DIN 35 mm
Entretien	Nettoyer les fibres optiques si encrassement ; vérifier l'état des LED
Sécurité	Mettre hors tension avant raccordement ; éviter les courts-circuits
Pièces détachées	Fibres optiques FE-11 et FT-11 compatibles
Réparabilité	Non réparable par l'utilisateur ; contacter le SAV ifm

FOIRE AUX QUESTIONS - OB5013 IFM

Comment régler automatiquement le seuil de commutation avec des objets en mouvement ?

Placez les objets dans le faisceau, puis appuyez sur T1 jusqu'à ce que la rampe de LED clignote. Appuyez une fois, puis une seconde fois pour valider. La LED verte s'allume en mode fonctionnement.

Comment régler automatiquement le seuil avec un objet immobile ?

Appuyez sur T1 jusqu'à clignotement. Placez l'objet dans le faisceau et appuyez une fois. Retirez l'objet et appuyez une nouvelle fois. La LED verte s'allume.

Comment régler manuellement le seuil de commutation ?

Appuyez sur T1+T2 jusqu'à clignotement (LED verte clignote). Utilisez les boutons '+' ou '-' pour ajuster le seuil entre le signal d'objet et d'arrière-plan. Ensuite, appuyez à nouveau sur T1+T2 pour confirmer.

Comment régler la prolongation d'impulsion ?

Appuyez sur T2 jusqu'à clignotement alterné des LED jaune et verte. Utilisez '+' ou '-' pour régler la temporisation (chaque pression ~1 ms, appui continu pour accélérer). Attendez 10 s pour valider.

Que signifie la LED rouge allumée ?

La LED rouge indique une erreur de détection : mauvais réglage ou encrassement des fibres. Vérifiez l'alignement et nettoyez les fibres si nécessaire.

Comment raccorder électriquement l'amplificateur ?

Coupez l'alimentation. Raccordez les fils selon les codes couleur : BN = marron (L+), BU = bleu (L-), BK = noir (sortie), VT = violet (sortie diagnostique). Consultez le schéma en notice.

Quel type de fibres optiques utiliser ?

L'amplificateur est compatible avec les fibres ifm formes FE-11 (barrage) et FT-11 (réflexion directe). Respectez le sens de montage.

Comment monter l'appareil sur rail DIN ?

Clipsez l'appareil sur un rail DIN normalisé (35 mm). Pour le démonter, tirez la languette inférieure.

Que faire si la rampe de LED clignote rapidement ?

Un clignotement rapide indique un court-circuit sur la sortie de commutation. Vérifiez le câblage et éliminez le défaut. La sortie diagnostique se désactive après ~4 s.

Comment nettoyer les fibres optiques ?

Nettoyez les extrémités des fibres avec un chiffon non pelucheux et de l'alcool isopropylique. Assurez-vous qu'elles sont bien insérées jusqu'à l'arrêt dans l'amplificateur.

MODE D'EMPLOI OB5013 IFM

efector200®

	Fonctionnement et caractéristiques	F1
	Eléments de service et d'indication	F1
	Montage	F2
	Monter les fibres optiques	F2
	Raccordement électrique	F2
	Réglage automatique du seuil de commutation (1)	F3
	Réglage automatique du seuil de commutation (2)	F4
	Réglage manuel du seuil de commutation (1)	F5
	Réglage manuel du seuil de commutation (2)	F6
	Régler la prolongation d'impulsion	F7
	Fonctionnement	F7

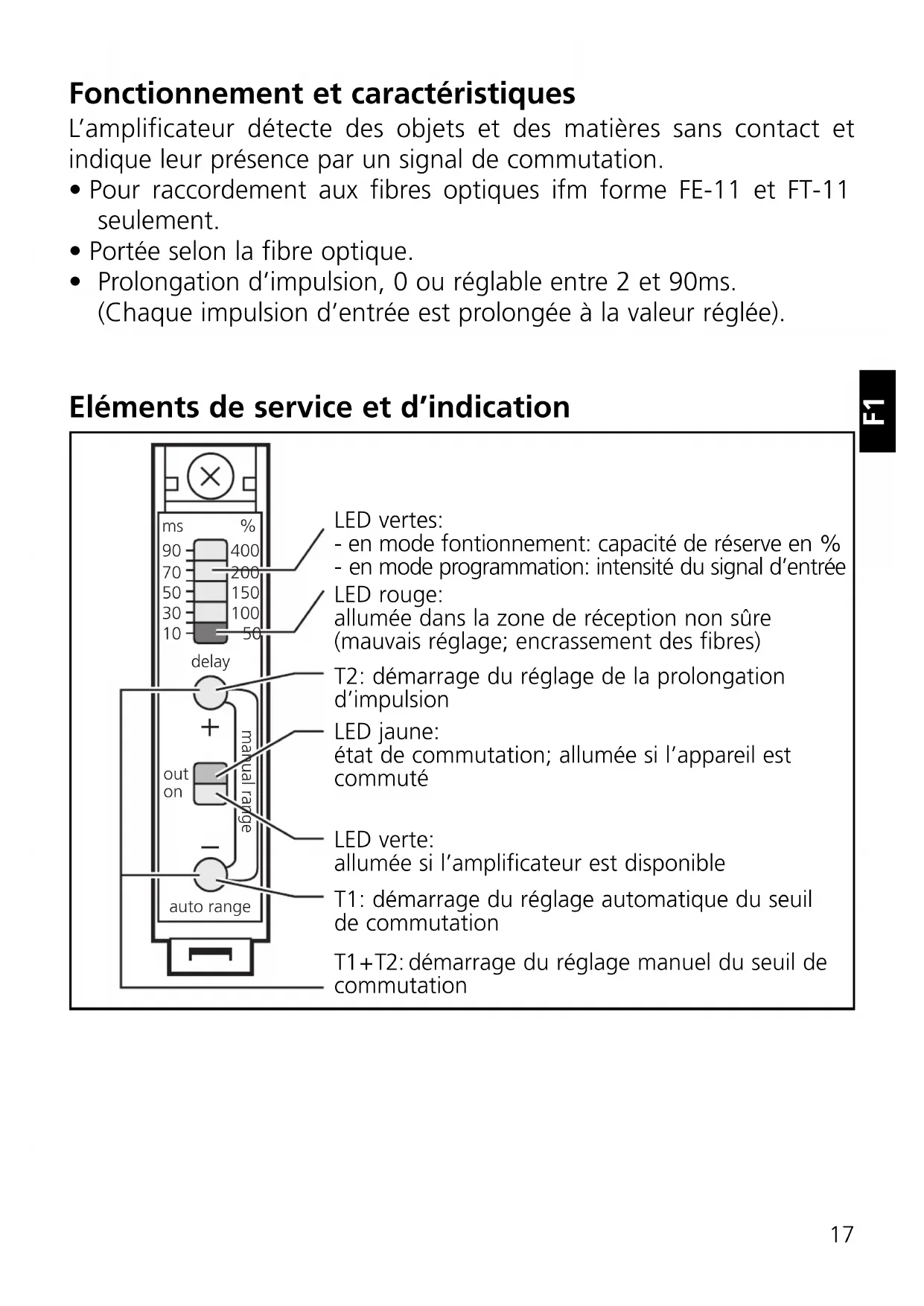

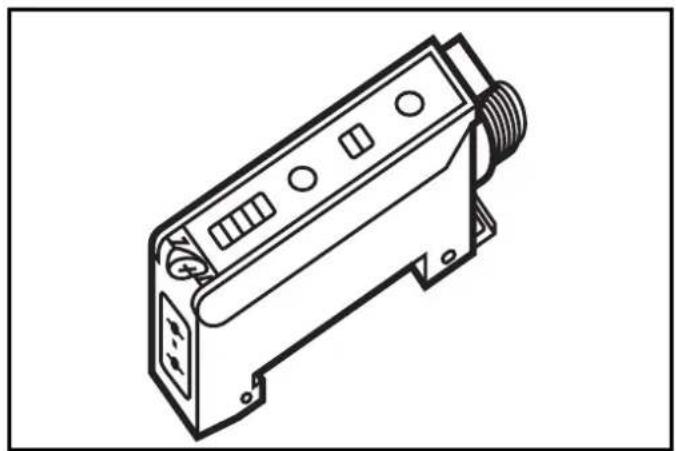

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.
• Prolongation d'impulsion, 0 ou réglable entre 2 et 90ms. (Chaque impulsion d'entrée est prolongée à la valeur réglée).

Éléments de service et d'indication

LED vertes : - en mode fontonnement : capacité de réserve en % - en mode programmation : intensité du signal d'entrée LED rouge : allumée dans la zone de réception non sûre (mauvais réglage ; encrassement des fibres)

T2: démarrage du réglage de la prolongation d'impulsion LED jaune: état de commutation; allumée si l'appareil est commuté

LED verte : allumée si l'amplificateur est disponible

T1: démarrage du réglage automatique du seuil de commutation

T1+T2: démarrage du réglage manuel du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3).
4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir, VT = violet.
• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output) : 10mA maxi.

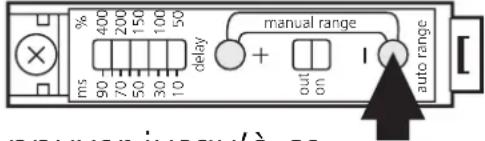

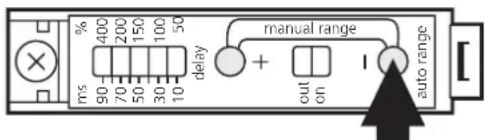

Réglage automatique du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la rampe de LED clignote.

→

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3	Appuyer une fois.		Les LED jaune et verte s’éteignent brièvement,
			ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

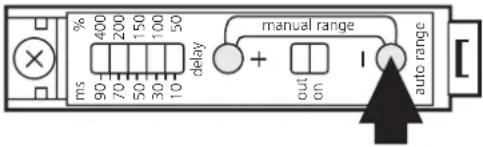

Réglage automatique du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3

Enlever l’objet du faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement,ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage manuel du seuil de commutation (1)

- Objets immobiles / fibre optique réflexion directe (FT)

1	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte clignote,la LED jaune indique l'état de commutation(= la cellule est en mode programmation).
2	Placer l'objet dans le faiscau optique.		Le signal de l'objet est mesuré et indiqué (la rampe de LED allumées faiblement);LED clignotante lumière vive = seuil de commutation actuel.
3	Enlever l'objet du faiscau optique.		Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).
4	Appuyer sur le bouton "+" ou "-" jusqu'à ce que le seuil de commutation se trouve au milieu entre le signal de l'arrière-plan et le signal de l'objet; (ici: réduire le seuil de commutation).
5	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte s'allume(= la cellule est en mode fonctionnement).

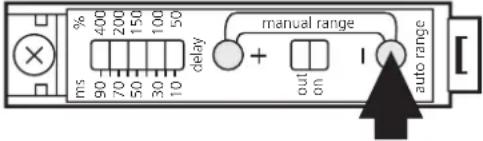

Réglage manuel du seuil de commutation (2)

- Objets immobiles / fibre optique barrage (FE...)

1	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte clignote,la LED jaune indique l'état de commutation(= la cellule est en mode programmation).
2	Appuyer sur le bouton “-” jusqu'à ce que la rampe de LED indique le seuil de commutation le plus bas.
3	Placer l'objet dans le faiscau optique.Appuyer sur le bouton “+” jusqu'à ce que la cellule commute; (LED jaune s'allume ou s'éteint).		ou
4	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte s'allume(= la cellule est en mode fonctionnement).

Régler prolongation d'impulsion

1

Appuyer — jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer sur le bouton “+” ou“-” pour régler la temporisation désirée(ici: augmenter la temporisation).1 x = env. 1ms.Pour un réglage rapide, appuyer continuellement sur le bouton.

[XST3]

3

Attendre env.10s.

La LED verte s'allume (= la cellule est en mode fonctionnement).

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED rouge allumée : erreur lors de la détection de l'objet (mauvais réglage, encrassement des fibres).
• Rampe de LED clignote rapidement : sortie en état de court-circuits, rampe de LED clignote lentement : erreur interne.

La sortie diagnostique est activée dans le cas de:

• mauvaise détection de l'objet (mauvais réglage, encrassement des fibres) ; désactivée dès la détection sûre de l'objet ;
• courts-circuits de la sortie de commutation; désactivée env. 4 s après élimination du défaut.

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
