Produkttyp	Verstärker für Lichtwellenleiter
Marke	IFM
Modell	OB5021
Serie	efector200®
Hauptfunktion	Berührungslose Detektion von Objekten und Materialien mit Schaltsignal
Ausgangstyp	PNP oder NPN (je nach Verdrahtung)
Visuelle Anzeigen	rote LED (Modus/Fehler), gelbe LED (Schaltzustand), grüne LED (Bereitschaft)
Montage	Auf Normprofil (DIN-Schiene) oder Montagevorrichtung
Lichtwellenleiteranschluss	Nur ifm Lichtwellenleiter Typ FE-11 (Einweglichtschranke) und FT-11 (Reflexionslichttaster)
Spannungsversorgung	DC 10-30 V (Schätzung, siehe Anleitung für genaue Werte)
Schutzart	IP65 (bei geschlossenem Deckel)
Einstellung	Drucktaste zur Einstellung des Schaltschwellwerts
Wartung und Reinigung	Reinigen Sie die Lichtwellenleiter bei Verschmutzung; überprüfen Sie die ordnungsgemäße Funktion regelmäßig
Sicherheit	Anlage vor dem Anschluss spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Kompatible ifm Lichtwellenleiter FE-11 und FT-11; keine anderen Ersatzteile angegeben
Allgemeine Informationen	Reichweite je nach verwendeter Lichtwellenleiter; Anleitung als PDF verfügbar

Häufig gestellte Fragen - OB5021 IFM

Wie montiere ich den Verstärker OB5021 ?

Montieren Sie das Gerät auf ein Normprofil (DIN-Schiene) oder mit einer Montagevorrichtung. Stellen Sie sicher, dass der Deckel nach der Einstellung geschlossen ist, um die Schutzart IP65 zu gewährleisten.

Welche Lichtwellenleiter sind mit dem OB5021 kompatibel ?

Es sind nur ifm Lichtwellenleiter vom Typ FE-11 (Einweglichtschranke) und FT-11 (Reflexionslichttaster) kompatibel.

Wie stelle ich den Schaltschwellwert ein ?

Platzieren Sie die Objekte im Lichtstrahl oder entfernen Sie sie gemäß der Vorgehensweise. Drücken Sie die Drucktaste, bis die rote LED blinkt, und folgen Sie dann den in der Anleitung angegebenen Schritten. Die gelbe und grüne LED blinken während der Programmierung abwechselnd.

Was bedeuten die LEDs am Verstärker ?

Die rote LED zeigt den Einstellmodus oder einen Fehler an (falsche Einstellung, Verschmutzung, Kurzschluss oder interner Fehler). Die gelbe LED zeigt den Schaltzustand an (leuchtet, wenn das Gerät geschaltet ist). Die grüne LED zeigt an, dass der Verstärker betriebsbereit ist.

Wie schließe ich den OB5021 elektrisch an ?

Schalten Sie die Anlage vor dem Anschluss spannungsfrei. Befolgen Sie die Angaben auf der letzten Seite der Anleitung oder auf dem Etikett. Die Farben der Drähte sind: BN = braun, BU = blau, BK = schwarz. Die Ausgangsfunktion (PNP/NPN) wird durch die Verdrahtung programmiert.

Wie groß ist die Reichweite des Verstärkers ?

Die Reichweite hängt vom verwendeten Lichtwellenleiter ab. Die Anleitung gibt keinen festen Wert; sie wird durch den Fasertyp und die Installationsbedingungen bestimmt.

Wie reinige ich den Verstärker oder die Lichtwellenleiter ?

Reinigen Sie die Lichtwellenleiter, wenn sie verschmutzt sind, da dies einen Fehler verursachen kann (rote LED leuchtet). Verwenden Sie ein weiches, trockenes Tuch. Der Verstärker selbst benötigt keine besondere Reinigung.

Was tun, wenn die rote LED dauerhaft leuchtet ?

Eine dauerhaft leuchtende rote LED zeigt einen Fehler an: falsche Schwellwerteinstellung, verschmutzte Lichtwellenleiter, Ausgangskurzschluss (schnelles Blinken) oder interner Fehler (langsames Blinken). Überprüfen Sie die Einstellung, reinigen Sie die Lichtwellenleiter und kontrollieren Sie die Verkabelung. Wenn das Problem weiterhin besteht, lesen Sie die Anleitung.

Ist der Verstärker wasserdicht ?

Ja, bei geschlossenem Deckel bietet das Gerät Schutzart IP65, also Schutz gegen Staub und Wasserstrahlen.

Wo kann ich die Anleitung für den OB5021 herunterladen ?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine übersetzte Version anfordern, indem Sie Ihre Sprache wählen und Ihre E-Mail-Adresse eingeben.

BEDIENUNGSANLEITUNG OB5021 IFM

Schaltverstärker für Fiberoptik

Bestimmungsgemäße Verwendung 3

Bedien- und Anzeigeelemente 3

Montage 4

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle einstellen 5, 6

Anschluß 15

English

Intended use 7

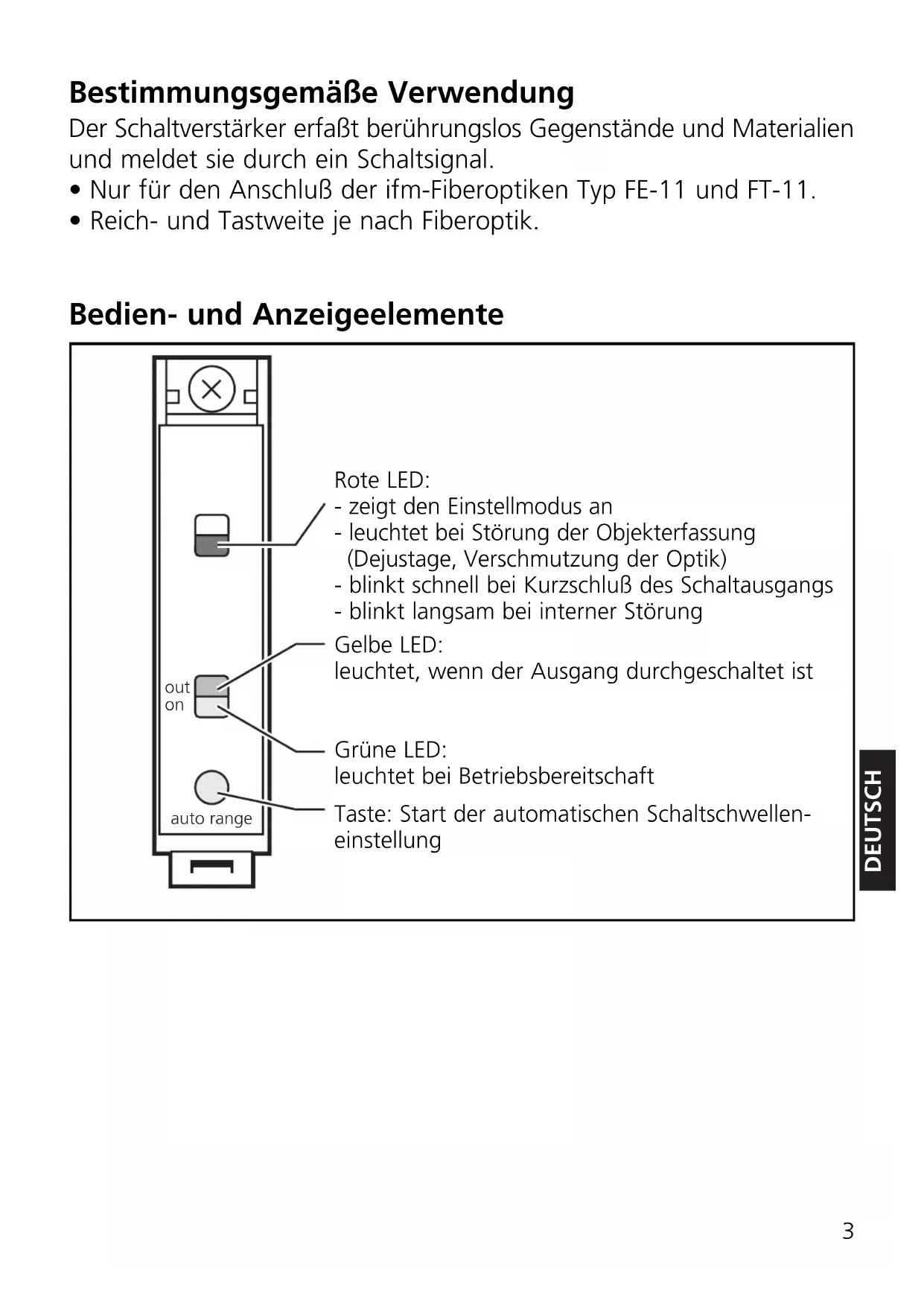

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.

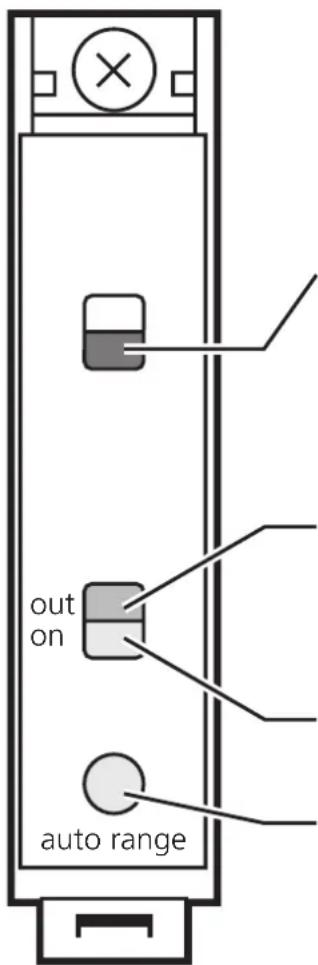

Bedien- und Anzeigeelemente

• zeigt den Einstellmodus an
• leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
• blinkt schnell bei Kurzschluß des Schaltausgangs
• blinkt langsam bei interner Störung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

Taste: Start der automatischen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

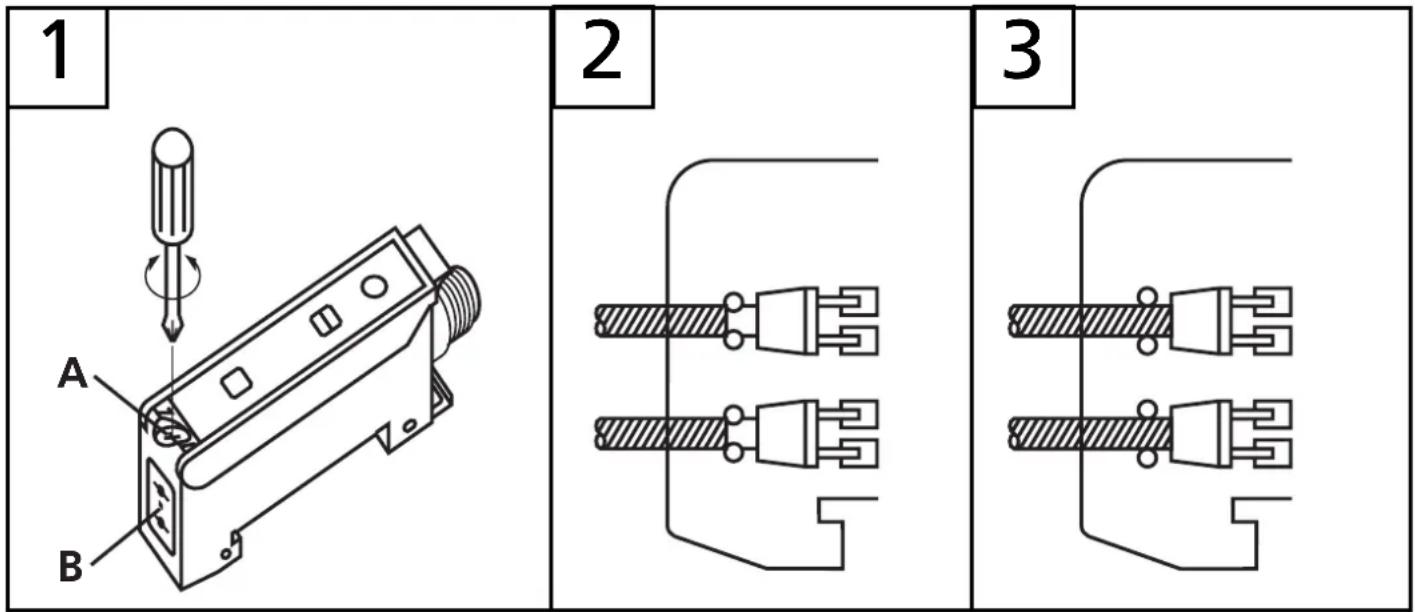

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A (Abb. 1).
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spüren (O-Ring) (Abb. 2).
3. Schieben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

1 A B 2 3

Liegen die Lichtleiter nicht an den Optik-Elementen an, verringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 15 oder Typaufkleber).

Schaltschwelle einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis rote LED blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED(= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.*Drücken Sie 1 mal.			LEDs gelb und grün verlöschen kurzzeitig,
				danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert.
