MODE D'EMPLOI RV6026 IFM

efector40

Inkrementaler

Drehgeber RV

Incremental

encoder RV

Codeur

incremental RV

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL : sorties protégées contre les courts-circuits

sur 0 V

Version HTL 10...30 V : sorties protégées contre les courts-circuits

sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase môle 5 pôles	fm1000.xx ifm1001.xx
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier

	ifm1013.xx cable 13 fils
L+ 1 brun/vert
L+ capteur - bleu
0V 6 blanc/vert
0V capteur - blanc
A	2	b
A nég. -	vert
B	4	gris
B nég.	-	rose
index 0	5	rouge
index 0 nég.	-	noir
défaut nég.	- violet
libre	-	-
libre	-	jaune
blindage	3	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

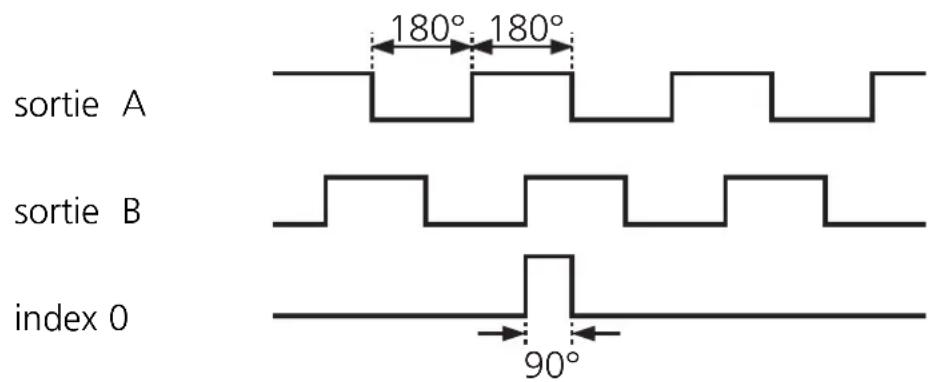

Signaux de sortie

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

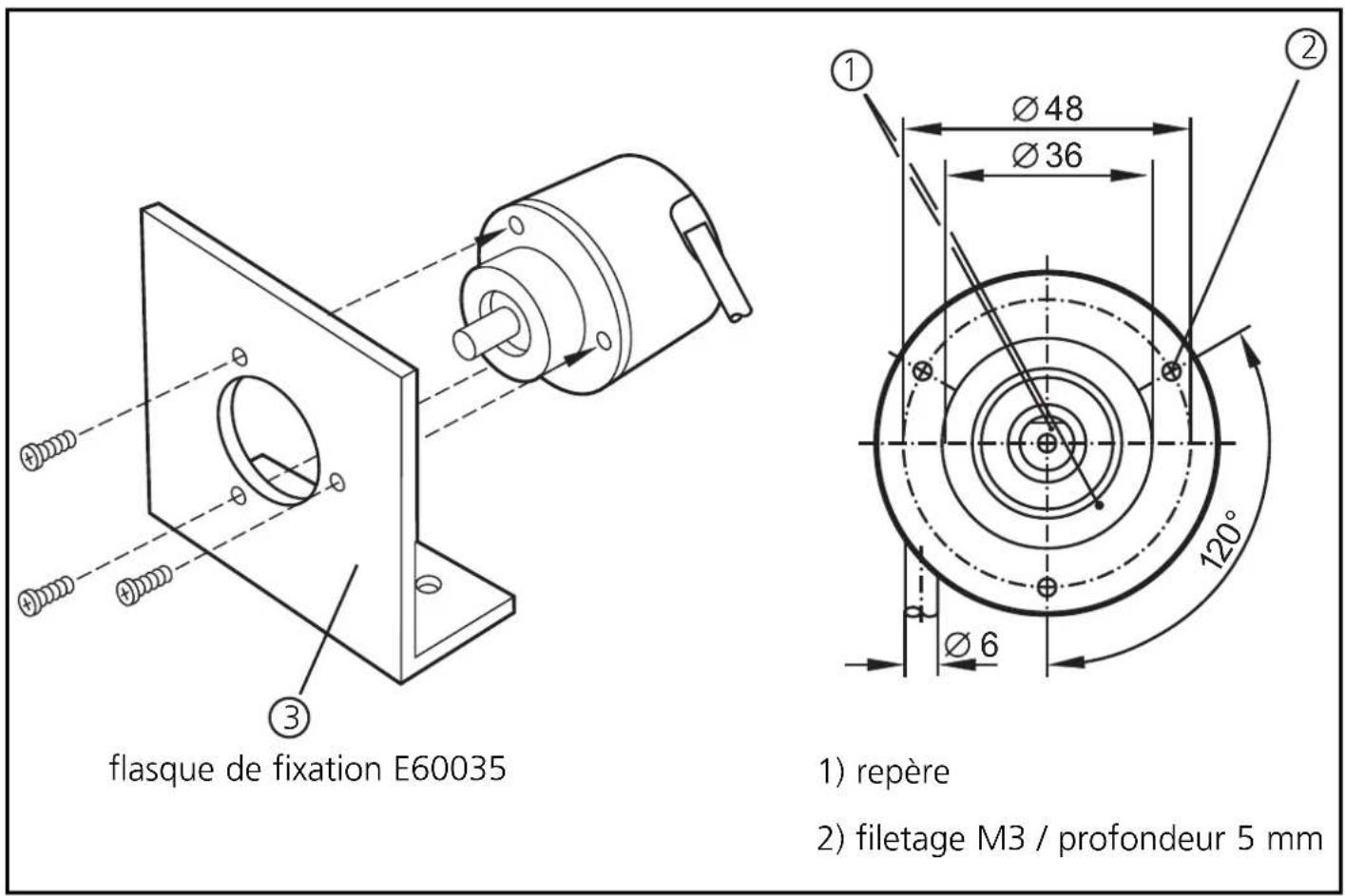

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être visser sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flanc de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
