RV6026 - Detektor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalgeber (Drehgeber)
Marke	IFM
Modell	RV6026
Kategorie	Detektor
Spannungsversorgung	Version 5 V TTL oder 10...30 V HTL
Kurzschlussschutz	Geschützte Ausgänge gegen 0 V (5 V TTL) oder gegen 0 V und L+ (HTL, max. 1 Min.)
Ausgangssignale	Digitale Impulse A, B um 90° phasenverschoben, Nullindex pro Umdrehung
Invertierte Ausgänge	Ja, für Differenzialeingang
Elektrischer Anschluss	5-poliger Stecker oder 13-adriges Kabel (je nach Version)
Maximale Kabellänge	100 m (5 V TTL) oder 300 m (10...30 V HTL)
Mindestabstand zu Störquellen	20 cm
Abschirmung	Geflochten, mit Gehäuse verbunden
Montage	Schrauben an Befestigungsflansch, flexible Kupplung empfohlen
Maximale Wellenbelastung	Die auf dem Etikett angegebenen Werte beachten
Hauptfunktionen	Umwandlung von Drehbewegungen in Impulse zur Messung linearer und winkliger Bewegungen
Wartung	Keine spezifische Wartung erforderlich; Stöße auf die Welle vermeiden
Sicherheit	Vor Anschließen/Trennen spannungsfrei schalten; nicht verwendete Adern isolieren
Weitere Informationen	Datenblatt und Zubehör auf www.ifm.com

Häufig gestellte Fragen - RV6026 IFM

Wie hoch ist die Versorgungsspannung des RV6026?

Der Geber RV6026 ist in zwei Versionen erhältlich: 5 V TTL oder 10...30 V HTL. Überprüfen Sie das Typenschild.

Wie schließe ich den Geber RV6026 an?

Der Anschluss erfolgt über einen 5-poligen Stecker oder ein 13-adriges Kabel. Schalten Sie die Anlage vor dem Anschließen spannungsfrei. Beachten Sie den Schaltplan in der Anleitung für die Aderfarben.

Was ist die maximal zulässige Kabellänge?

Für die Version 5 V TTL max. 100 m; für die Version 10...30 V HTL max. 300 m. Verwenden Sie geeignete Kabel und halten Sie Abstand zu Störquellen (min. 20 cm).

Was bedeuten die Ausgänge A und B?

Die Ausgänge A und B liefern digitale Impulse, die um 90° phasenverschoben sind. Diese Phasenverschiebung ermöglicht die Bestimmung der Drehrichtung im elektronischen Modul.

Wozu dient der Nullindex?

Der Nullindex ist ein einzelner Impuls pro mechanischer Umdrehung. Er dient als absoluter Referenzpunkt, z.B. nach einem Netzausfall.

Wie schütze ich den Geber vor Kurzschlüssen?

Die Ausgänge sind geschützt: Version 5 V TTL gegen 0 V, Version HTL gegen 0 V und L+ (max. 1 Minute). Vermeiden Sie Verpolungen.

Welche Kupplung für die Welle verwenden?

Verwenden Sie eine flexible Balgkupplung oder eine elastische Scheibenkupplung, um Wellenversatz auszugleichen und Schäden am Geber zu vermeiden.

Wie montiere ich den Geber RV6026?

Schrauben Sie den Geber an einen Befestigungsflansch. Für Längenmessungen verwenden Sie ein Messrad oder eine Zahnstange. Beachten Sie die maximal zulässige Wellenbelastung.

Was tun mit nicht verwendeten Adern?

Isolieren Sie nicht verwendete Adern, um Kurzschlüsse oder unerlaubte Zwischenverbindungen zu vermeiden.

Wo finde ich weitere Informationen zum RV6026?

Lesen Sie das Datenblatt und das Zubehör auf der Website www.ifm.com. Sie können auch die vollständige Anleitung als PDF herunterladen.

BEDIENUNGSANLEITUNG RV6026 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlussfest gegen 0V 10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0V und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx	ifm1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse

	ifm1013.xx Kabel13adrig
L+ 1 braun/grün
L+ Sensor - blau
0V 6 weiß/grün
0V Sensor - weiß
A 2 braun
A neg. - grün
B	4	grau
B neg.	-	rosa
0-Index	5	rot
0-Index neg.	-	schwarz
Störung neg.	-	violett
frei	-	-
frei	- gelb
Schirm	3	Gehäuse

Die Anschlussbelegung findsion Sie zusatzlich auf der Gehäusekappe. Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

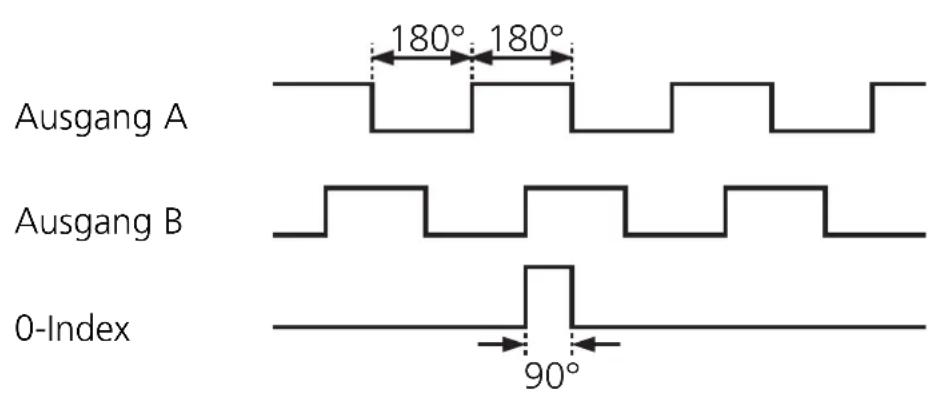

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden. Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt, um Störgroßen Heraus zu filtern.

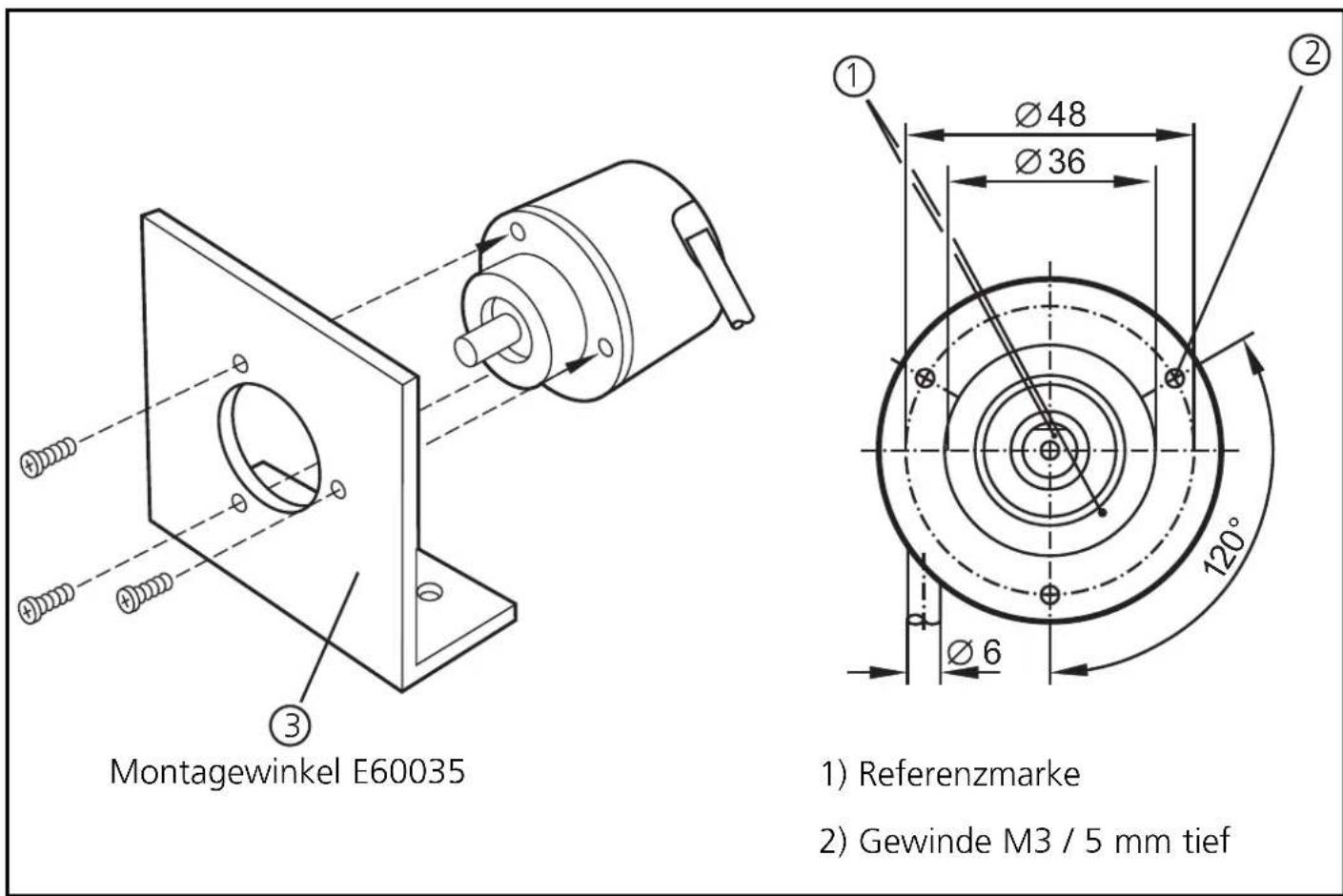

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichem Werkzeug behandeln: Zerstörungsgefahr!

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkapplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
