Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	KN5113
Catégorie	Détecteur
Alimentation	DC 10-30 V, 3 fils
Sortie de commutation	Normalement ouvert (NO) ou normalement fermé (NF), réglable
Raccordement	Câble ou connecteur, fils BN (brun), BU (bleu), BK (noir)
Matériau du boîtier	Métal (boîtier fileté)
Filetage	M30 (estimation)
Poids	Env. 100 g
Affichages LED	Verte (marche), jaune (sortie active), rouge (erreur / zone critique)
Programmation	Par bouton-poussoir, réglages vide/plein, verrouillage électronique
Fonctions principales	Détection de niveau de liquides et matières en vrac, réglage automatique
Mode de fonctionnement	Commutation niveau haut/bas selon montage
Température d'utilisation	Non spécifiée (estimation -25°C à +70°C)
Protection	IP67 (estimation pour boîtier fileté)
Entretien	Nettoyage de la face active, nouveau réglage si salissures
Sécurité	Verrouillage électronique contre programmation intempestive
Réparabilité	Pas de pièces détachées, remplacement de l'appareil
Documents fournis	Notice d'utilisation (23 pages)

FOIRE AUX QUESTIONS - KN5113 IFM

Comment brancher le détecteur KN5113 ?

Branchez le fil brun (BN) sur une tension DC 10-30V, le fil bleu (BU) sur le 0V, et le fil noir (BK) sur l'entrée de commande. Respectez l'étiquette sur l'appareil.

Comment effectuer le réglage sur l'état vide ?

Mettez l'appareil sous tension, assurez-vous que la cuve est vide. Appuyez sur le bouton programmation avec un objet non pointu jusqu'à ce que la LED verte clignote lentement (1 Hz). Relâchez le bouton. Le réglage est mémorisé.

Comment effectuer le réglage sur l'état plein ?

Après le réglage vide, remplissez la cuve pour que le détecteur détecte le fluide. Appuyez sur le bouton jusqu'à ce que la LED verte clignote rapidement (2 Hz). Relâchez. Le réglage plein est optionnel mais recommandé pour une meilleure fiabilité.

Que signifie une LED rouge clignotante rapide ?

Cela indique une erreur de réglage. Les causes possibles : différence de signal trop faible entre vide et plein, ordre de réglage inversé, ou réglage vide effectué avec la face active immergée. Appuyez sur le bouton ou coupez brièvement l'alimentation pour effacer l'erreur.

Comment verrouiller le détecteur contre les modifications ?

Maintenez le bouton programmation enfoncé pendant 10 secondes. Relâchez : la LED verte s'éteint, indiquant le verrouillage. Pour déverrouiller, maintenez à nouveau 10 secondes.

Comment changer la fonction de sortie de NO à NF ?

Mettez l'appareil hors tension. Inversez la polarité de l'alimentation (BN sur 0V, BU sur +). Remettez sous tension. La sortie change de fonction. Remettez la polarité normale après.

Que faire si la LED rouge reste allumée en fonctionnement ?

La LED rouge allumée en permanence signale que le signal interne est proche du seuil de commutation, pouvant indiquer des salissures ou un changement de portée. Nettoyez la face active et refaites un réglage vide/plein.

Le détecteur peut-il être monté horizontalement ?

Oui, le montage horizontal est possible. Reportez-vous au schéma de montage dans la notice. Après montage, effectuez un réglage pour adapter le détecteur à votre application.

Quel type de fluides peut détecter le KN5113 ?

Il détecte les liquides et les matières en vrac sèches (granulés, poudres). Évitez les substances très conductrices ou corrosives sans information complémentaire.

Comment nettoyer le détecteur ?

Nettoyez la face active avec un chiffon doux et un détergent doux. Évitez les solvants agressifs. Après nettoyage, refaites un réglage vide/plein si nécessaire.

MODE D'EMPLOI KN5113 IFM

KNM

1 Fonctionnement et caractéristiques 16 2 Raccordement électrique 16 3 Montage 17 4 Manipulation 17 5 Programmation 17 6 Mise en service/Fonctionnement 21

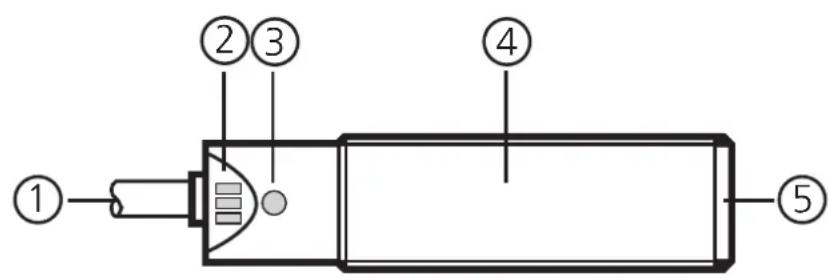

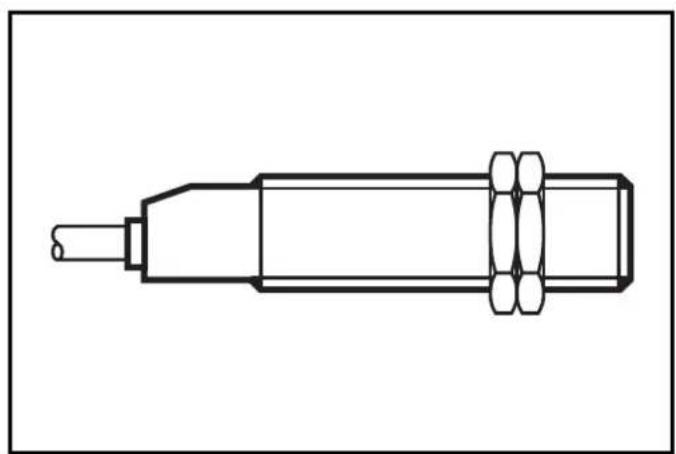

(1) raccordement électrique (connecteur ou cable) (2) LED rouge, jaune, verte (3) bouton-poussoir programmation (4) boîtier fileté (5) face active

1 Fonctionnement et caractéristiques

Le détecteur de niveau capacitif contrôle les niveaux de liquides et de matières en vrac sèches dans des cuves, des granulés plastiques de préférence. En fonction du réglage effectué et de la position de montage, le détecteur donne un signal de commutation si le niveau actuel passe en dessous ou au-dessus du niveau sélectionné.

• Réglage automatique sur le fluide à détecter par bouton-poussoir de programmation.

2 Raccordement électrique

Mettre l'installation hors tension. Raccorder le détecteur (voir l'étiquette).

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

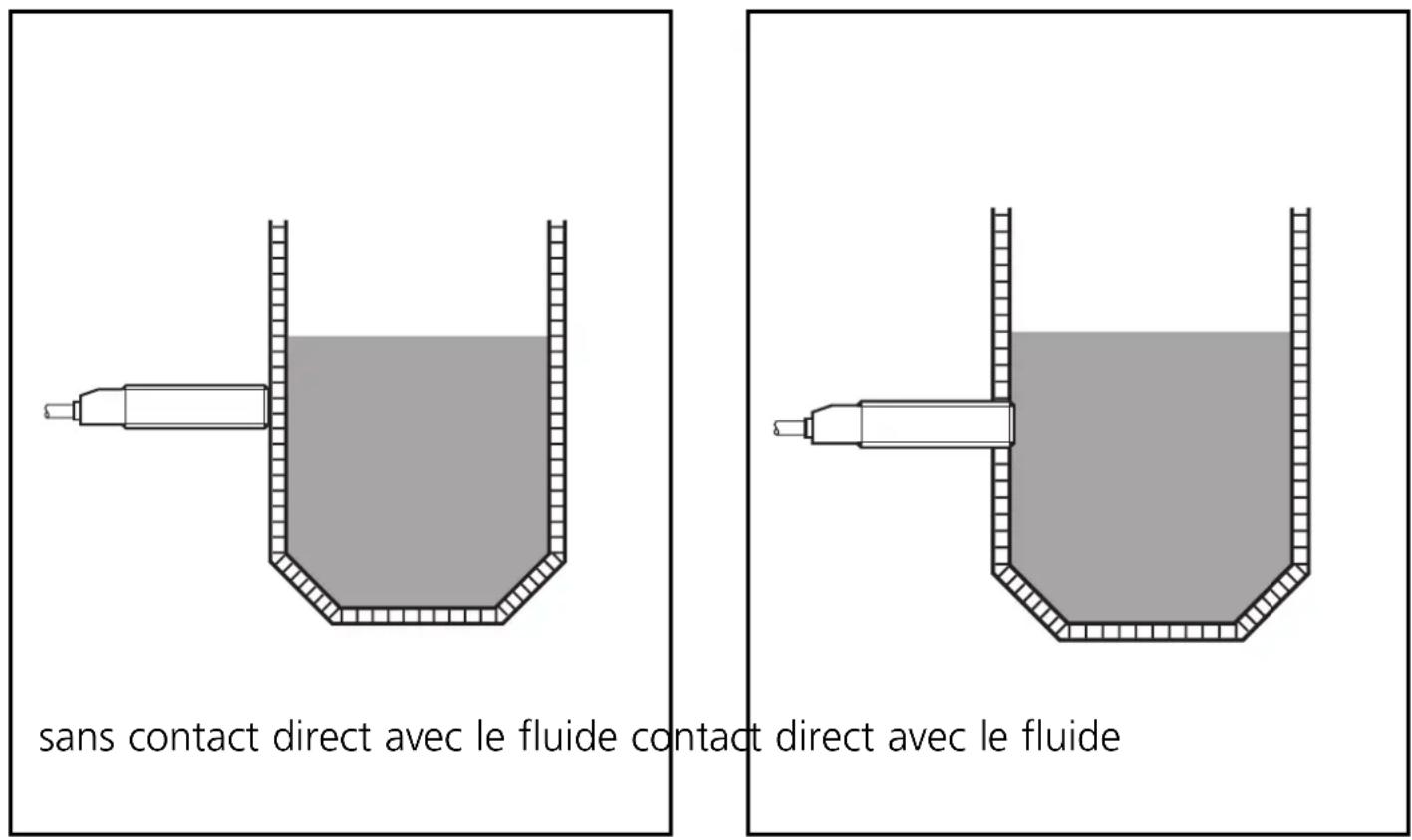

3 Montage

Monter le détecteur de niveau selon la figure et le programmer ensuite.

4 Manipulation

Régler le détecteur. Pour ainsi faire, appuyer sur le bouton-poussoir programmation avec un objet non pointu.

Mode de fonctionnement

Directement après la mise sous tension, le détecteur de proximité se trouve en mode de fonctionnement. Dans ce mode, toutes les fonctions standards du détecteur sont actives.

De plus, les réglages suivants peuvent être effectués sur le détecteur:

mode de réglage

réglage du seuil de commutation sur l'état vide et l'état plein

mode de verrouillage

blocage électronique pour éviter des manipulations non intentionnelles

• réglage de la fonction de sortie en normalement fermé ou normalement ouvert

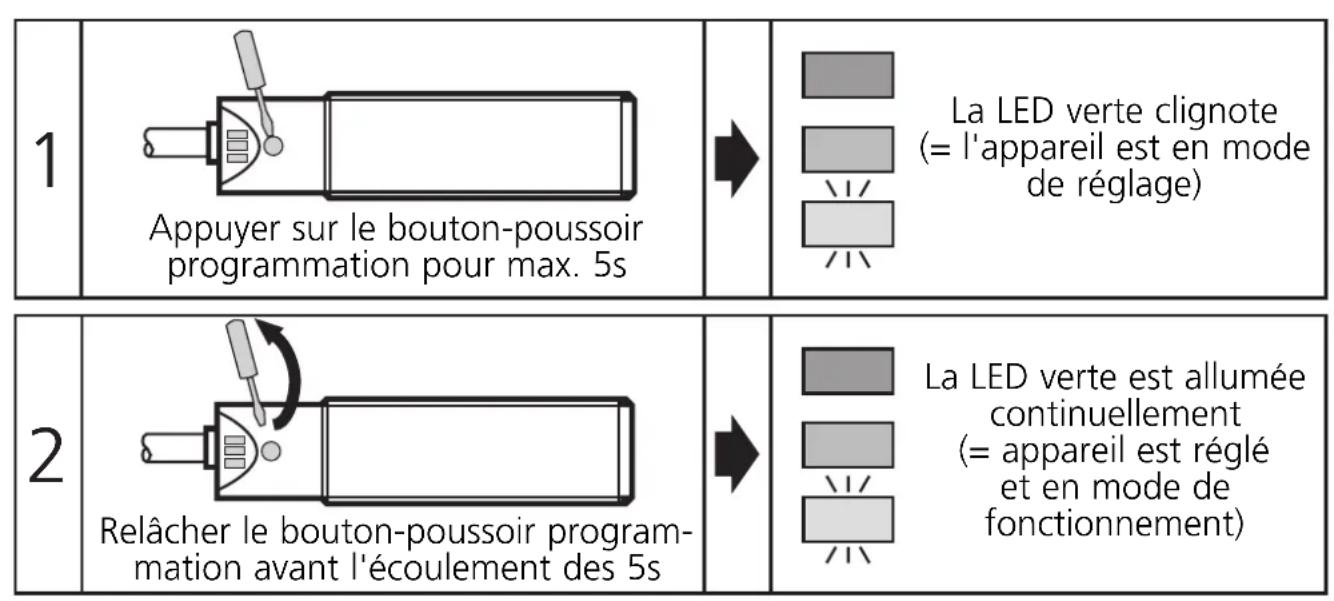

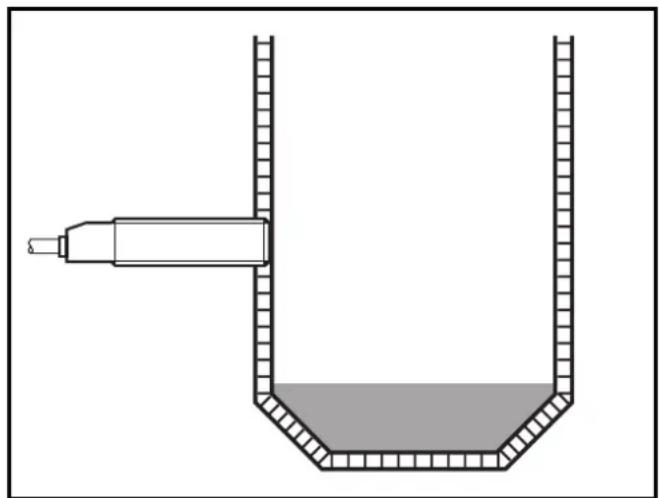

Mode de réglage vide

Le détector est réglé sur le cuve vide. Si le fluide est détecté, le signal de commutation change.

Ensuite, effectuer les étapes 1 et 2.

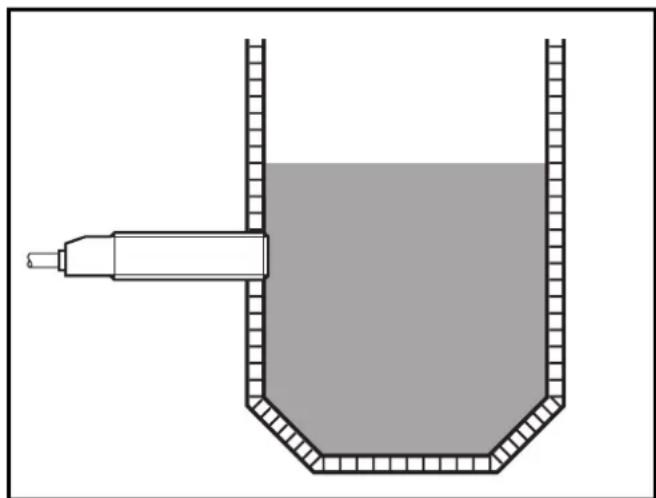

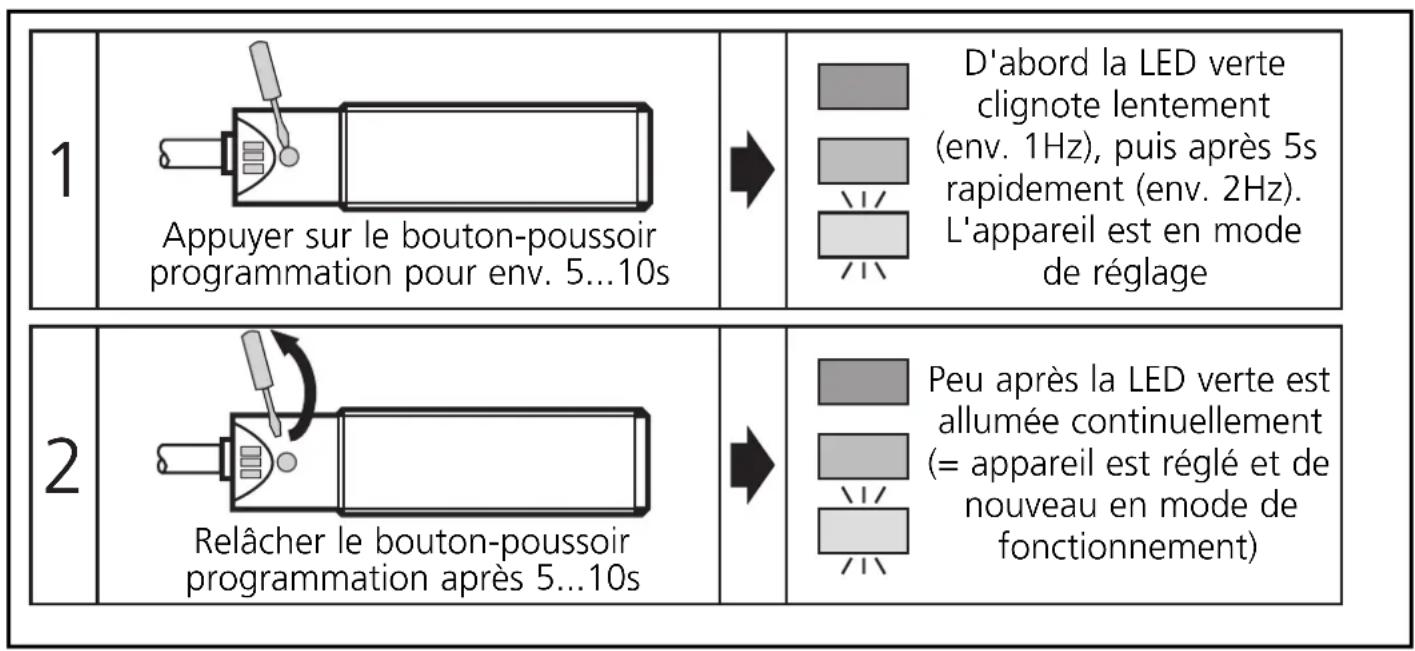

Mode de réglage plein

Remplir la cuve de sorte que le détecteur détecte le fluide.

Remarque:

Le réglage sur l'état plein n'est pas absolument nécessaire pour le fonctionnement du détecteur, il est cependant recommandé. Sur la base de la combinaison réglage vide/plein, le microprocesseur interne peut déterminer la position optimale des seuils de commutation entre les deux états. Si vous effectuez le réglage sur l'état vide et plein, une fiabilité maximale pour votre application est garantie.

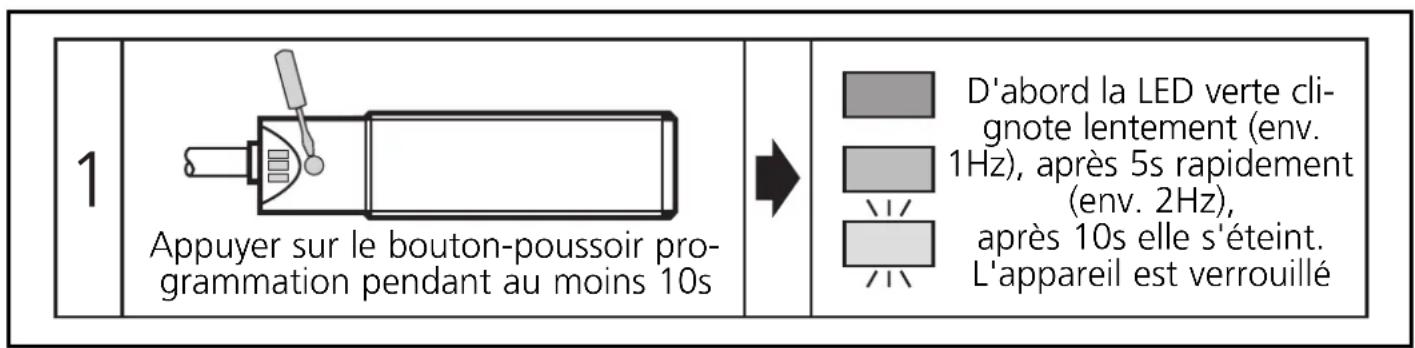

Mode de verrouillage

Les valeurs régles mémorisées peuvent être protégées contre une programme non autorisée comme suit : (état de sortie verrouillé) :

Si le bouton-poussoir programmation est relâché, l'appareil est verrouillé et toutes les fonctions de programmation sont bloquées. L'appareil repasse en mode de fonctionnement.

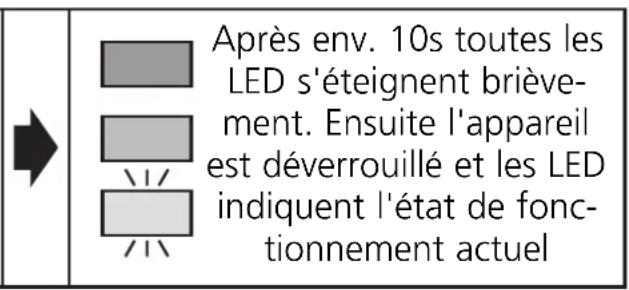

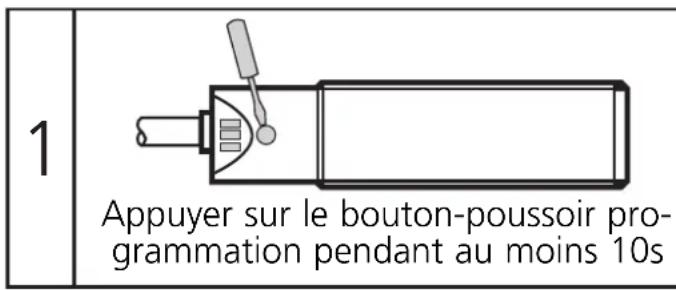

Si cette opération est effectuée en état verrouillé, la LED verte ne réagit d'abord pas afin d'éviter toute indication à une fonction cachée. Si vous souhaitez débloquer le verrouillage, procédez comme suit:

Si le bouton-poussoir programmation est relâché, l'appareil est déverrouillé et toutes les fonctions de programmation sont de nouveau actives. L'appareil retourne au mode de fonctionnement.

Réglage de la fonction de sortie en normalement fermé ou normalement ouvert

La sortie de commutation de l'appareil peut être utilisée comme contact normalement ouvert ou normalement fermé. D'abord, l'appareil doit être mis hors tension.

Pour changer la fonction de sortie, inverser la polarité de la tension d'alimentation.

Messages d'erreur

Si le réglage sur l'état vide/plein n'est pas possible, la LED rouge clignote rapidement (env. 2Hz) après la tentative de réglage.

Pour effacer ce message d'erreur, actionner le bouton-poussoir programmation une fois ou mettre l'installation brièvement hors tension. Les valeurs de réglage mémorisées avec succès jusqu'à ce moment restent inchangées.

Raisons possibles pour un message d'erreur:

• la différence de signal entre l'état vide et l'état plein est trop faible (p. ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire)
• le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p. ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide)
• réglage sur l'état vide hors de la zone de fonctionnement (p. ex. réglage sur l'état vide si le détecteur est en contact direct avec un fluide relié à la terre électriquement, avec la face active du détecteur immérçée dans l'eau)

Aide: Éviter l'erreur mentionnée et répéter le réglage.

D'autres erreurs:

• erreur électronique ou endommagement de l'appareil au niveau de la zone de détention
• erreur interne (ne peut être effacée qu'en mettant l'installation brièvement hors tension, reset hardware)

6 Mise en service / fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

LED verte	allumée = l'appareil est opérationnel clignote lentement (1 Hz) = mode de réglage vide clignote rapidement (2 Hz) = mode de réglage plein étéinte = mode de verrouillage
LED jaune	étéinte = sortie de commutation en état non passant allumée = sortie de commutation en état passant
LED rouge	clignote rapidement (2 Hz) = message d'erreur allumée = zone de fonctionnement non sûre
LED verte et LED rouge simultanément	clignotent rapidement (2Hz) = court-circuit sortie de commutation

La LED rouge n'indique aucun mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation.

Deux cas peuvent être distingués:

- Fonctionnement normal/fonctionnement sur

La LED rouge est allumée temporairement lors du changement entre "présence de fluide" et "absence de fluide".

Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

Par exemple un changement de la portée causé par des dépôts de souillure peut être détecté.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Effectuer par ex. un nouveau réglage ou nettoyer l'appareil.
