Produkttyp	Kapazitiver Niveaudetektor
Marke	IFM
Modell	KN5113
Kategorie	Detektor
Stromversorgung	DC 10-30 V, 3-Leiter
Schaltausgang	Normalerweise offen (NO) oder normalerweise geschlossen (NC), einstellbar
Anschluss	Kabel oder Stecker, Adern BN (braun), BU (blau), BK (schwarz)
Gehäusematerial	Metall (Gewindegehäuse)
Gewinde	M30 (Schätzung)
Gewicht	Ca. 100 g
LED-Anzeigen	Grün (Betrieb), Gelb (Ausgang aktiv), Rot (Fehler / kritischer Bereich)
Programmierung	Drucktaster, Einstellungen leer/voll, elektronische Verriegelung
Hauptfunktionen	Füllstandserkennung von Flüssigkeiten und Schüttgütern, automatische Anpassung
Betriebsart	Schalten von hohem/niedrigem Füllstand je nach Montage
Betriebstemperatur	Nicht angegeben (Schätzung -25°C bis +70°C)
Schutzart	IP67 (Schätzung für Gewindegehäuse)
Wartung	Reinigung der aktiven Fläche, erneute Einstellung bei Verschmutzung
Sicherheit	Elektronische Verriegelung gegen unbeabsichtigte Programmierung
Reparierbarkeit	Keine Ersatzteile, Geräteaustausch
Mitgelieferte Dokumente	Bedienungsanleitung (23 Seiten)

Häufig gestellte Fragen - KN5113 IFM

Wie schließe ich den Detektor KN5113 an?

Schließen Sie den braunen Draht (BN) an eine Gleichspannung von 10-30V an, den blauen Draht (BU) an 0V und den schwarzen Draht (BK) an den Steuereingang. Beachten Sie das Etikett am Gerät.

Wie führe ich die Einstellung für den leeren Zustand durch?

Schalten Sie das Gerät ein, stellen Sie sicher, dass der Behälter leer ist. Drücken Sie die Programmiertaste mit einem nicht spitzen Gegenstand, bis die grüne LED langsam blinkt (1 Hz). Lassen Sie die Taste los. Die Einstellung wird gespeichert.

Wie führe ich die Einstellung für den vollen Zustand durch?

Nach der Leereinstellung füllen Sie den Behälter, sodass der Detektor das Fluid erkennt. Drücken Sie die Taste, bis die grüne LED schnell blinkt (2 Hz). Loslassen. Die Volleinstellung ist optional, aber für eine bessere Zuverlässigkeit empfohlen.

Was bedeutet eine schnell blinkende rote LED?

Dies weist auf einen Einstellungsfehler hin. Mögliche Ursachen: zu geringer Signalunterschied zwischen leer und voll, umgekehrte Einstellreihenfolge oder Leereinstellung bei eingetauchter aktiver Fläche. Drücken Sie die Taste oder unterbrechen Sie kurz die Stromversorgung, um den Fehler zu löschen.

Wie verriegle ich den Detektor gegen Änderungen?

Halten Sie die Programmiertaste 10 Sekunden lang gedrückt. Loslassen: Die grüne LED erlischt und zeigt die Verriegelung an. Zum Entriegeln erneut 10 Sekunden gedrückt halten.

Wie ändere ich die Ausgangsfunktion von NO auf NC?

Schalten Sie das Gerät aus. Kehren Sie die Polarität der Stromversorgung um (BN auf 0V, BU auf +). Schalten Sie wieder ein. Der Ausgang ändert die Funktion. Stellen Sie danach die normale Polarität wieder her.

Was tun, wenn die rote LED während des Betriebs dauerhaft leuchtet?

Die dauerhaft leuchtende rote LED zeigt an, dass das interne Signal nahe am Schaltschwellwert liegt, was auf Verschmutzung oder eine Reichweitenänderung hindeuten kann. Reinigen Sie die aktive Fläche und wiederholen Sie die Leer-/Voll-Einstellung.

Kann der Detektor horizontal montiert werden?

Ja, die horizontale Montage ist möglich. Beachten Sie das Montageschema in der Anleitung. Führen Sie nach der Montage eine Einstellung durch, um den Detektor an Ihre Anwendung anzupassen.

Welche Art von Fluiden kann der KN5113 erkennen?

Er erkennt Flüssigkeiten und trockene Schüttgüter (Granulate, Pulver). Vermeiden Sie stark leitfähige oder korrosive Substanzen ohne weitere Informationen.

Wie reinige ich den Detektor?

Reinigen Sie die aktive Fläche mit einem weichen Tuch und einem milden Reinigungsmittel. Vermeiden Sie aggressive Lösungsmittel. Wiederholen Sie nach der Reinigung bei Bedarf die Leer-/Voll-Einstellung.

BEDIENUNGSANLEITUNG KN5113 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efectoriso

1 Bestimmungsgemäß Verwendung 2
2 Montage 2
3 Elektrischer Anschluß 3
4 Bedienung 3
5Programmieren 3
6 Inbetriebnahme/Betrieb 7

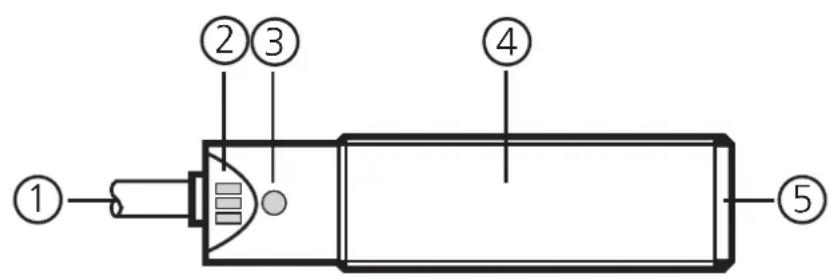

(1) Elektrischer Anschluß (Steckverbindung oder Anschlußleitung)
(2) LEDs rot, gelb, grün
(3) Programmiertaste
(4) Gewindehülse
(5) Aktive Fläche

1 Bestimmungsgemäß Verwendung

Kapazitiver Niveauschalter zur Überwachung von Füllständen flüssiger Medien und trockener Schüttgüter, vorzugsweise Kunststoffgranulate. Je nach Einstellungenart wird bei Über- bzw. Unterschieden des durch den Montageort gewährten Niveaus ein Schaltsignal erzeugt.

• Automatischer Abgleich auf das zu erfassende Objekt durch Programmiertaste.

2 Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (siehe Typenschild).

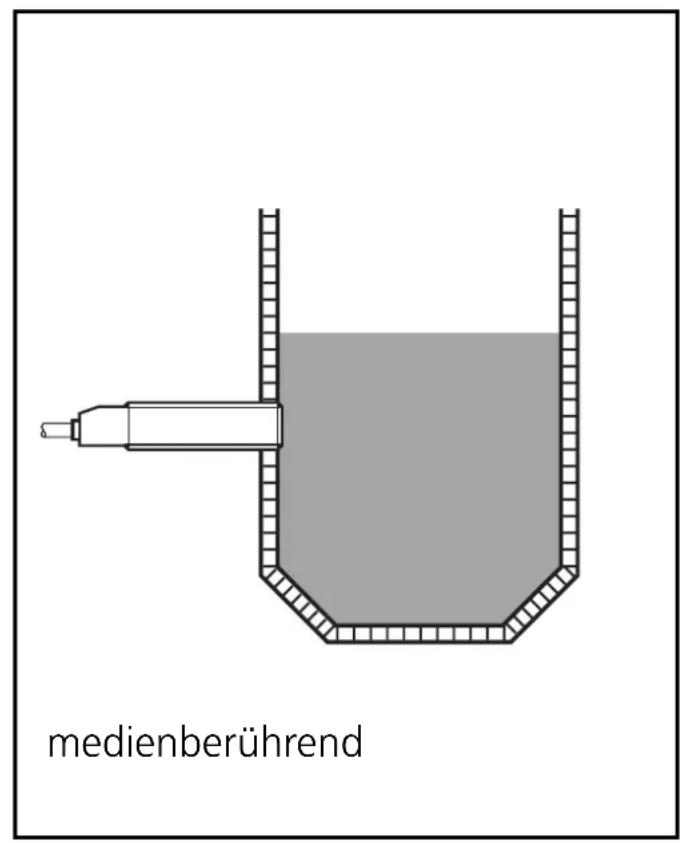

Montieren Sie den Näherungsschalter wie abgebildet und programmieren Sieihn erst dann.

4 Bedienung

Gleichen Sie den Sensor ab. Drücken Sie dazu die Programmiertaste mit einem stumpfen Gegenstand.

5 Programmieren

Betriebsmodus

Unmittelbar nach dem Einsatzen befindet sich der Näherungsschalter im Betriebsmodus. In diesen Modus sind alle normalen Sensorfunktionen aktiv.

Darüber hinaus können Sie am Gerät folgende Einstellungen vornehmen:

• Abgleichmodus
  • Einstellung des Schaltpunktes im Leer- und Vollabgleich
• Sperrmodus
• Elektronisches Schloss zur Vermeidung von Manipulationen
• Einstellung der Ausgangsfunktion als Offner oder Schließer

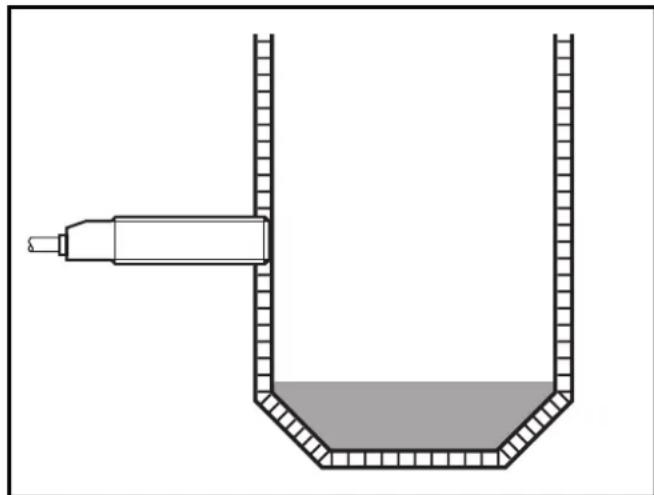

Abgleichmodus Leerabgleich

Der Sensor wird auf den leeren Behälter abgeglichen. Erfaßt er Füllgut,ändert sich sein Schaltsignal.

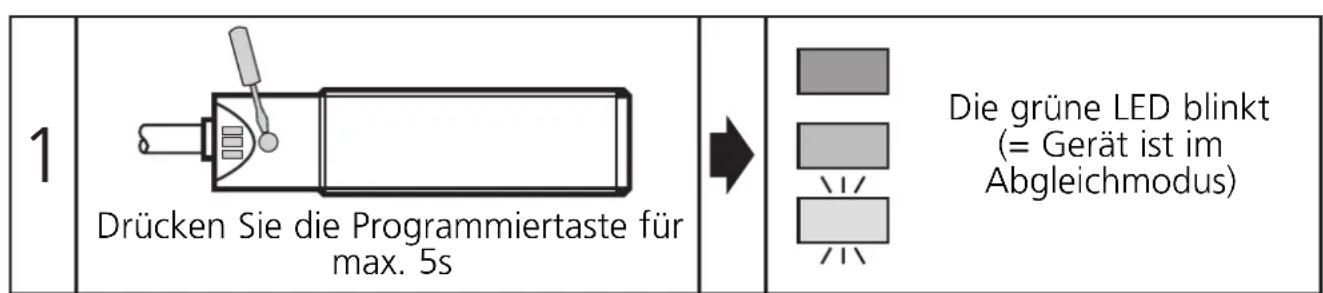

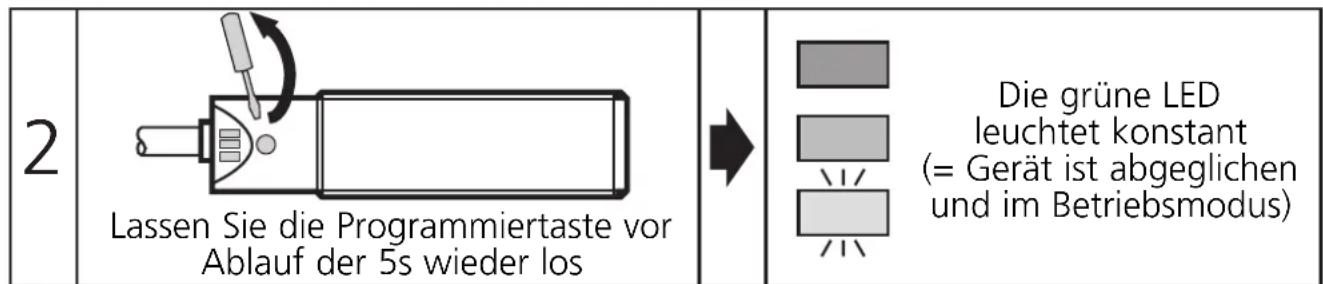

Fuhren Sie dann die Schritte 1 und 2 aus.

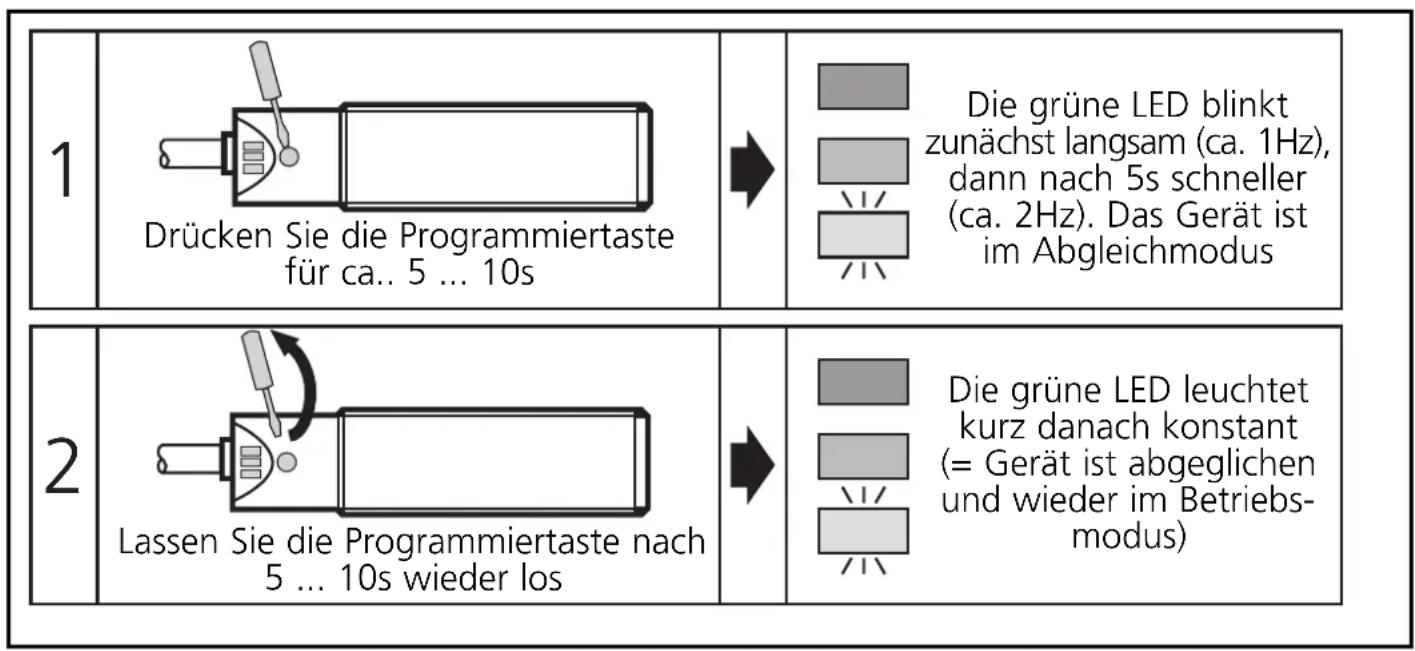

Abgleichmodus Vollabgleich

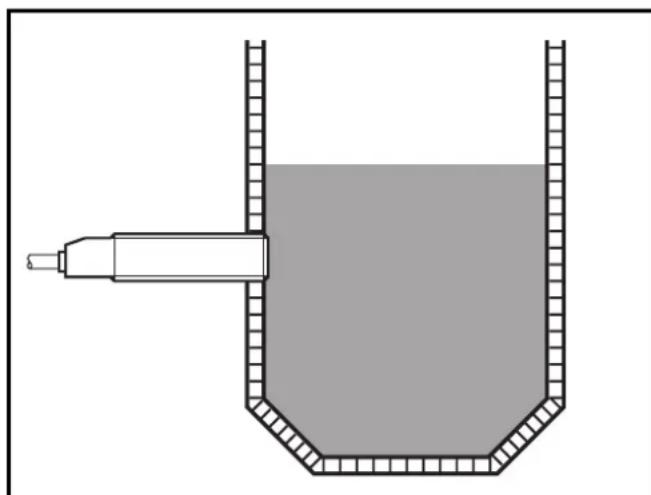

Füllen Sie den Behälter, so daß der Sensor das Füllgut erfaßt.

Hinweis:

Der Vollabgleich ist für den Betrieb des Gerätes nicht unbedingt erforderlich, wird aber empfohlen. Aus der Kombination Leerabgleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale Lage der Schaltschwellen zwischen beiden Zuständen. Wenn Sie also bereits Abgleichkriterien (Leer- und Vollabgleich) anwenden, erhalten Sie maximale Betriebssicherheit für ihre spezielle Applikation.

Serrmodus

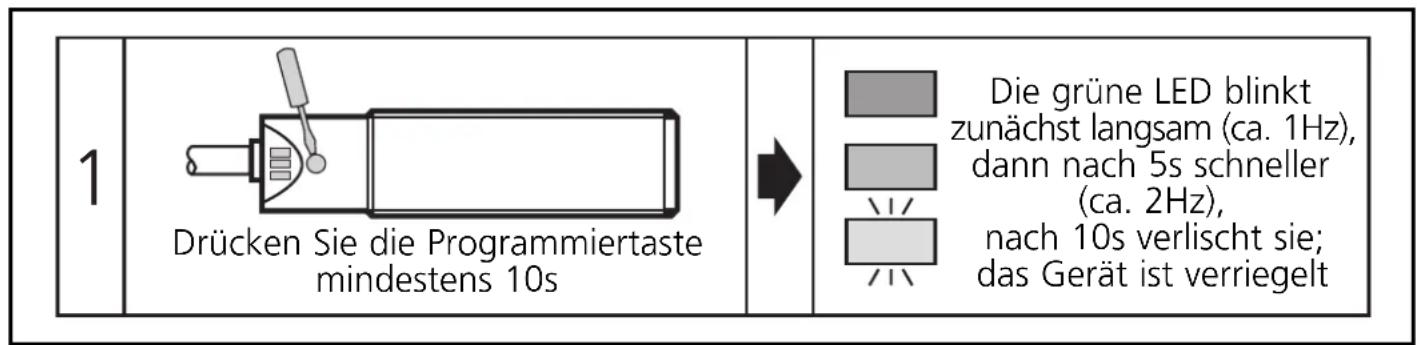

Die gespeicherten Abgleichwerte können gegen unberechtigtes Programmieren wie folgt geschichert werden (Ausgangszustand entriegelt):

Beim Loslassen der Programmiertaste wird das Gerät verriegelt und alle Programmierfungtionen sind gespeppt. Das Gerät springt darüber in den Betriebsmodus.

Wird dieser Vorgang aus dem verriegelten Zustand Heraus gestartet, so zeigt die grüne LED zünachst keine Reaktion, um jeder Hinweis auf eine verstckte Funktion zu vermeiden.

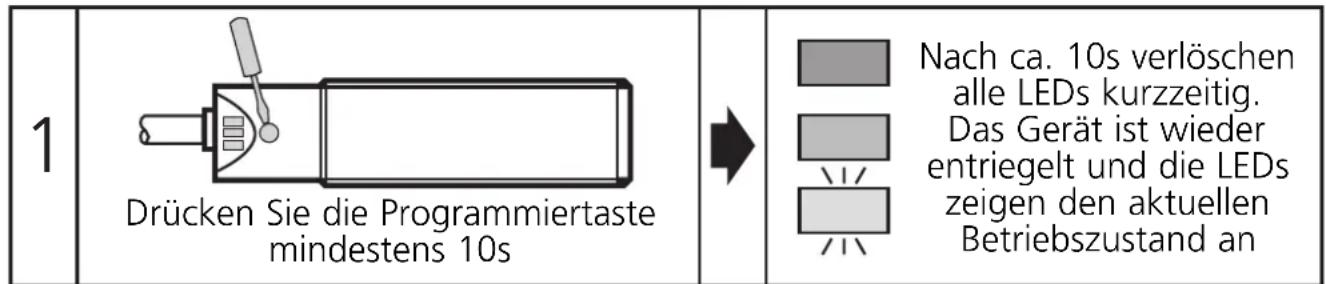

Wenn Sie also die Verriegelung wieder freigeben wollen, gehen Sie wie folgt vor:

Beim Loslassen der Programmiertaste wird das Gerät entriegelt und alle Programmierfungtionen sind wieder freiigegeben. Das Gerät springt darüber in den Betriebsmodus.

Einstellung der Ausgangsfunktion als Offner oder Schließer

Der Schaltausgang des Gerätes kann als Offner- oder Schließerkontakt betreiben werden. Dazu muss das Gerät zunachst ausgeschelt werden. Um das invertierte Ausgangsverhalten zu erzeugen, wird die Betriebsspannung mit der umgekehnten Polarität zugeschaltet.

Fehlermeldungen

Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach dem Abgleichversuch schnell (ca. 2Hz).

Zum Löschen dieser Fehlermeldung betätigten Sie 1x die Programmier-taste oder schalten Sie die Betriebsspannung aus und wieder ein. Die bisherigen erfolgreich eingelesenen Einstellwerte bleiben damit unverändert gespeichert.

Mögliche Grunde für eine Fehlermeldung:

• Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering (z.B. Leer- und Vollabgleich ohne entsprechende Füllstandsdänderung)

• Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Vollabgleich im Leerzustand)

• Leerabgleich außerhalb des Arbeitsbereiches (z.B. Leerabgleich auf Direktkonkakt mit einem elektrisch geerdeten Medium, etwa wenn die aktive Fläche ins Wasser getaucht ist)

Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur Fehlerbehebung den Abgleich.

Weitere Fehlerarten:

• Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbereich
• Internet Fehler (kann nur durch aus- und wieder einschalten der Betriebsspannung gelöscht werden, Hardware-Reset)

6 Inbetriebnahme/Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs.

LED grün	EIN = Gerät ist betriebsbereit blink langsam (1Hz) = Abgleichmodus Leerabgleich blink schnell (2Hz) = Abgleichmodus Vollabgleich AUS = Sperrmodus
LED gelb	AUS = Schaltausgang gesperrt EIN = Schaltausgang leitend
LED rot	blinkt schnell (2Hz) = Fehlermeldung EIN = unsicherer Arbeitsbereich
LED gelb und rot gemeinsam	blinken schnell (2Hz) = Kurzschluß Schaltausgang

Die rote LED zeigt keine Gerätestörung an, sondern daß sich das interne Sensorsignal in der Höhe der Schaltschwelle befindet.

Dabei sind 2 Fälle zu untersenden:

- Normaler Betrieb / Sicheres Funktionieren

Die rote LED leuchtet während des Wechsels zwischen "Objekt vorhanden" und "Objekt nicht vorhanden" vorübergehend auf.

- Warning vor möglicher Fehlfunktion

Leuchtet die rote LED konstant, sind die Arbeitsbedingungen nicht mehr optimal.

Z. B. kann eine durch Schmutzablagerungen verursachte Schaltabstandsverschiebung erkannt werden.

Sie können Gegenmaßnahmen ergreifen, bevor es zu einer Fehlfunktion kommt. Führren Sie in z.B. einen erneuten Abgleich durch oder reinigen Sie das Gerät.
