Caractéristique	Détails
Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif (PIR)
Plage de détection	Jusqu'à 12 mètres
Angle de détection	90 degrés
Alimentation	230 V AC
Utilisation recommandée	Intérieur et extérieur
Température de fonctionnement	-20 à +50 °C
Dimensions	85 x 85 x 50 mm
Poids	200 g
Installation	Montage mural ou plafond
Maintenance	Vérification régulière du fonctionnement et nettoyage des capteurs
Sécurité	Conforme aux normes de sécurité CE
Garantie	2 ans
Informations supplémentaires	Compatible avec les systèmes d'éclairage automatisés

FOIRE AUX QUESTIONS - OM5001 IFM

Comment installer le détecteur de mouvements IFM OM5001 ?

Pour installer le détecteur, choisissez un emplacement où le mouvement est facilement détectable. Fixez le détecteur à une hauteur de 2,5 à 3 mètres, en veillant à orienter la lentille vers la zone à surveiller.

Que faire si le détecteur ne réagit pas aux mouvements ?

Vérifiez que le détecteur est correctement alimenté et que le statut LED indique qu'il est en fonctionnement. Assurez-vous également que rien n'obstrue la lentille et que l'environnement ne limite pas la détection (comme des obstacles ou une température extrême).

Les paramètres du détecteur peuvent-ils être ajustés ?

Oui, vous pouvez ajuster les paramètres de sensibilité et de délai d'activation à l'aide des boutons de configuration situés sur le côté du détecteur. Consultez le manuel d'utilisation pour plus de détails sur les réglages spécifiques.

Pourquoi le détecteur s'active-t-il sans raison apparente ?

Cela peut être dû à des mouvements d'animaux, à des courants d'air ou à des changements de lumière. Essayez de repositionner le détecteur ou d'ajuster les paramètres de sensibilité.

Le détecteur fonctionne-t-il à l'extérieur ?

Le détecteur IFM OM5001 est conçu pour une utilisation en intérieur. Pour une utilisation en extérieur, il est recommandé d'utiliser un modèle spécifiquement conçu pour résister aux intempéries.

Comment savoir si le détecteur est alimenté ?

Vérifiez l'indicateur LED sur le détecteur. Si le LED est allumé, cela indique que le détecteur est sous tension. Si le LED ne s'allume pas, vérifiez les connexions d'alimentation.

Que faire si le détecteur ne s'éteint pas ?

Vérifiez les réglages de délai d'activation dans le menu de configuration. Si le problème persiste, essayez de réinitialiser le détecteur en le débranchant puis en le rebranchant.

Le détecteur peut-il être utilisé avec d'autres dispositifs ?

Oui, le détecteur peut être intégré à des systèmes de sécurité ou d'éclairage automatisés, tant que ces systèmes sont compatibles avec les sorties du détecteur.

Où puis-je trouver le manuel d'utilisation du détecteur IFM OM5001 ?

Le manuel d'utilisation est généralement inclus avec le produit. Vous pouvez également le télécharger sur le site web du fabricant IFM ou contacter leur service client pour obtenir une copie.

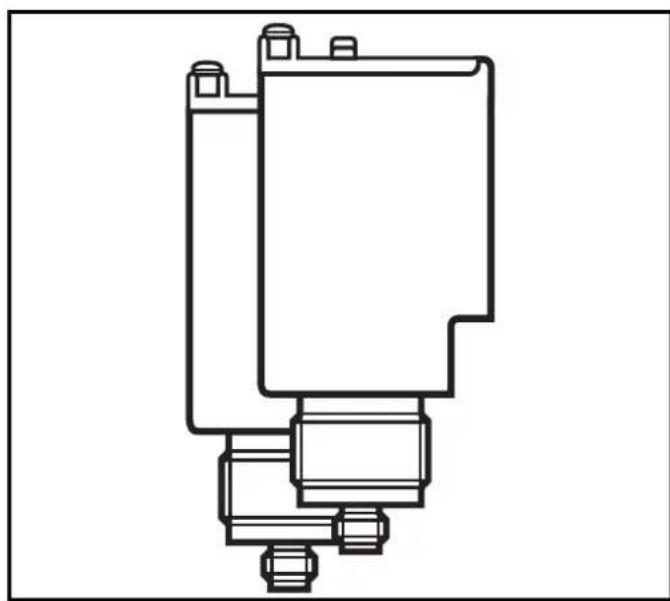

MODE D'EMPLOI OM5001 IFM

Barrage photoélectrique OM DEUTSCHENGLISHFRANÇAIS

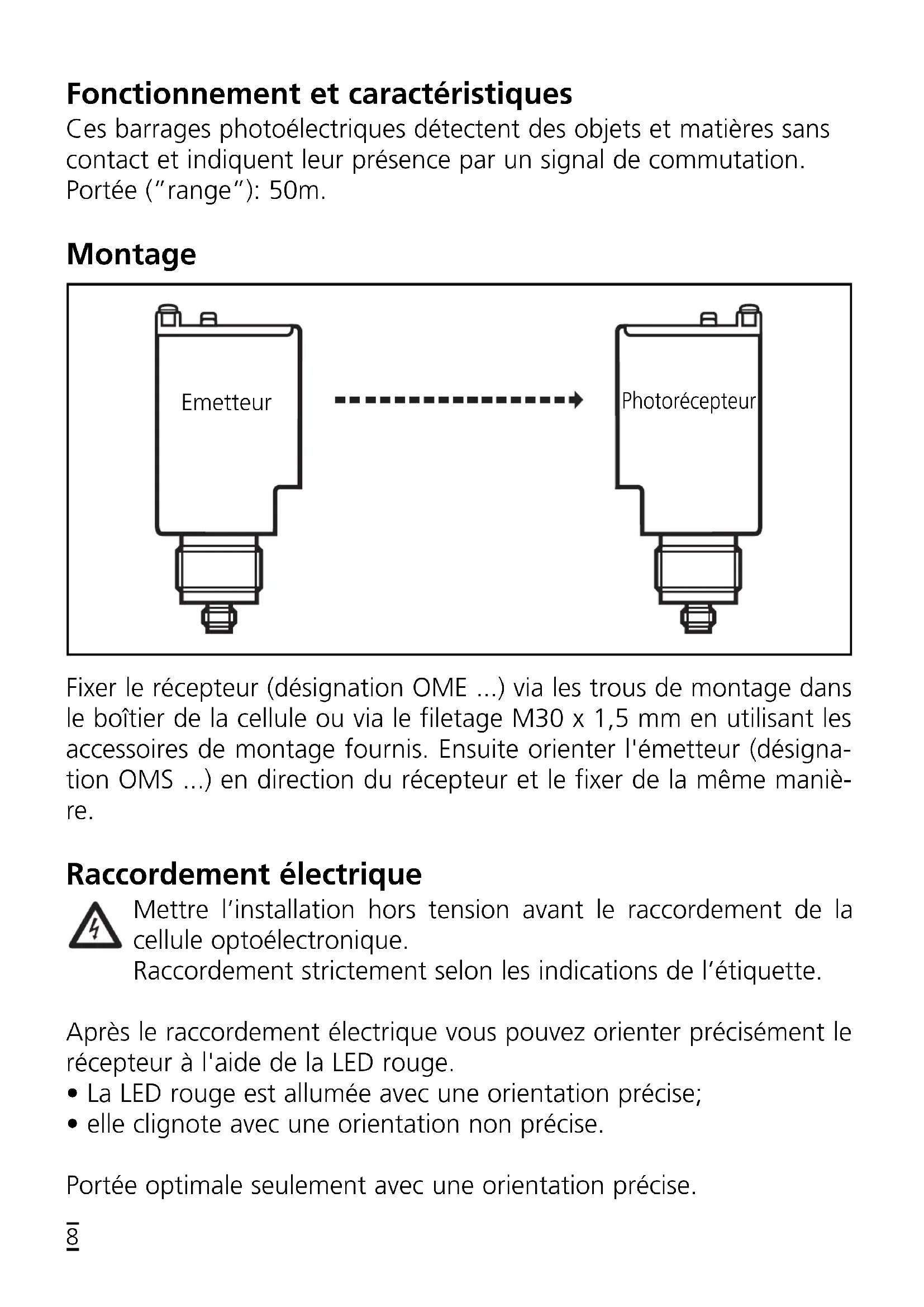

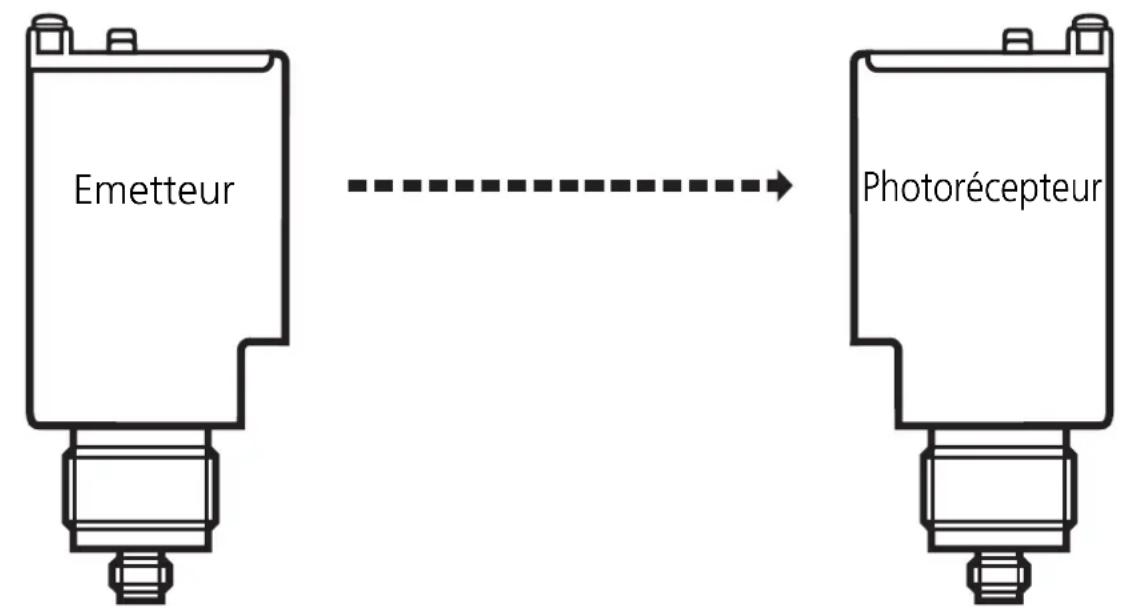

• it flashes when reception is impaired (e.g. due to soiling of the lens- es or maladjustment). If an unsafe signal is present for two seconds, the function check output switches and remains switched until a safe signal is received. Maintenance Keep the lens of the sensor free from soiling. For cleaning do not use any solvents or cleaning agents which could damage the plastic lenses. 7Fonctionnement et caractéristiques Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation. Portée (”range”): 50m. Montage Fixer le récepteur (désignation OME ...) via les trous de montage dans le boîtier de la cellule ou via le filetage M30 x 1,5 mm en utilisant les accessoires de montage fournis. Ensuite orienter l'émetteur (désigna- tion OMS ...) en direction du récepteur et le fixer de la même maniè- re. Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l’étiquette. Après le raccordement électrique vous pouvez orienter précisément le récepteur à l'aide de la LED rouge.

• La LED rouge est allumée avec une orientation précise;

• elle clignote avec une orientation non précise. Portée optimale seulement avec une orientation précise.

Photorécepteur EmetteurFRANÇAIS Réglage de la sensibilité D'habitude, les barrages photoélectriques sont utilisés en mode obs- curcissement (NO). Dans la plupart des applications on peut utiliser la sensibilité maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un objet petit est à détec- ter.

• Régler la sensibilité à sa valeur maximum en tournant le poten- tiomètre "Range" du récepteur à gauche jusqu'à ce que vous entendiez un click.

• Placer l'objet à détecter entre l'émetteur et le récepteur.

• Tourner le potentiomètre pour le réglage de la sensibilité à gauche jusqu'à ce que la LED jaune (sortie) soit juste allumée.

• Enlever l'objet à détecter.

• Tourner le potentiomètre pour le réglage de la sensibilité à gauche jusqu'à ce que la LED jaune (sortie) soit juste allumée et compter le nombre de tours.

• Retourner le potentiomètre pour le réglage de la sensibilité à droite par la moitié des tours comptés précédemment.

• Pour sélectionner le mode éclairement (NF) ou obscurcissement (NO), régler le sélecteur au mode de fonctionnement désiré. Contrôles et indications du récepteur

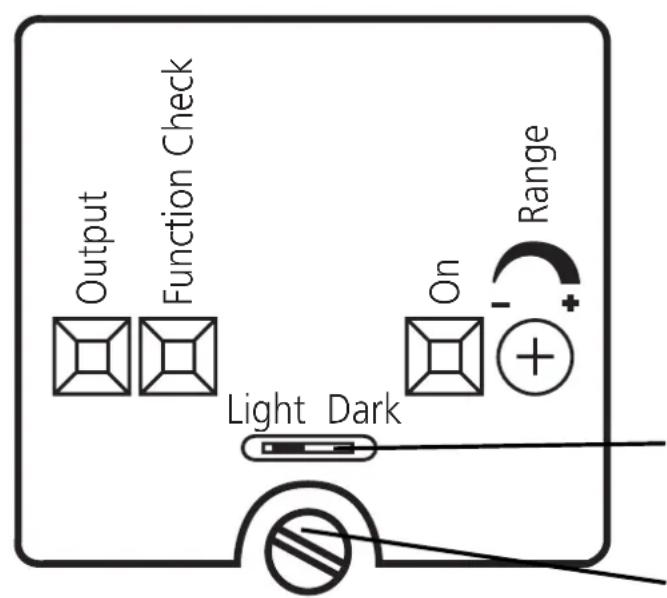

Light Dark Function Check Range Indicateurs d’état LED " Output " jaune Etat de commutation LED " Function Check " rouge Sortie contrôle LED " On " verte Fonctionnement Range Potentiomètre pour le réglage de la sensibilité Sélecteur pour le mode de fonction- nement éclairement ou obscurcisse- ment Pour le réglage, desserrer la vis et ouvrir le capot du boîtierEntrée test de l'émetteur (uniquement pour les cellules DC) Par l'activation de l’entrée test (test à L-) l’émission de lumière est désactivée. Si aucun objet ne se trouve entre l’émetteur et le récepteur, les LED du récepteur indiquant la réception de lumière doivent s’é- teindre et l’état de commutation de la sortie doit changer. Fonctionnement Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 67. Vérifier le bon fonctionnement de le cellule.

• Eclairement (NF) – La sortie est commutée, quand l'objet n'est pas présent. La LED jaune (uniquement récepteur) est allumée.

• Obscurcissement (NO) – La sortie est commutée, quand l'objet est présent. La LED jaune (uniquement récepteur) est allumée.

• La LED verte est allumée quand la cellule est alimentée.

• La LED rouge (uniquement récepteur) est allumée avec réception de la lumière (= aucun objet entre l'émetteur et le récepteur);

• La LED rouge clignote en cas de détérioration de la réception (par ex. à cause d'encrassement des lentilles ou de désalignement). Si pendant deux secondes il y a un signal non sûr, la sortie contrôle commute et reste commutée jusqu'à ce qu'un signal sûr soit reçu. Entretien Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pour- raient abîmer les lentilles en plastique.
