OA0110 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de détecteur	Détecteur de proximité inductif
Plage de détection	0 à 4 mm
Tension d'alimentation	10 à 30 V DC
Sortie	PNP/NPN, réglable
Fréquence de commutation	1000 Hz
Température de fonctionnement	-25 à 70 °C
Protection	IP67
Dimensions	30 x 30 x 15 mm
Utilisation	Détection de métaux dans des applications industrielles
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer le capteur
Sécurité	Respecter les normes électriques lors de l'installation
Informations générales	Produit conçu pour une utilisation en milieu industriel avec une robustesse élevée

FOIRE AUX QUESTIONS - OA0110 IFM

Quel type de détection propose l'IFM OA0110 ?

L'IFM OA0110 est un détecteur de présence qui utilise des technologies avancées pour détecter la présence d'objets ou de personnes.

Comment installer l'IFM OA0110 ?

Pour installer l'IFM OA0110, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les recommandations de montage et de câblage.

Que faire si l'IFM OA0110 ne détecte pas correctement ?

Assurez-vous que le détecteur est correctement installé et qu'il n'y a pas d'obstacles entre le capteur et la zone de détection. Vérifiez également les réglages de sensibilité.

L'IFM OA0110 peut-il être utilisé à l'extérieur ?

L'IFM OA0110 est conçu pour une utilisation en intérieur. Pour une utilisation extérieure, vérifiez les spécifications du produit ou optez pour un modèle adapté.

Comment réinitialiser l'IFM OA0110 ?

Pour réinitialiser l'IFM OA0110, débranchez-le pendant quelques secondes, puis rebranchez-le. Cela devrait réinitialiser le détecteur.

Quel est le champ de détection maximal de l'IFM OA0110 ?

Le champ de détection maximal de l'IFM OA0110 est de 10 mètres, selon les conditions d'installation et l'environnement.

Comment ajuster la sensibilité de l'IFM OA0110 ?

La sensibilité de l'IFM OA0110 peut être ajustée via le potentiomètre situé sur le boîtier du détecteur. Consultez le manuel pour des instructions détaillées.

L'IFM OA0110 nécessite-t-il un entretien régulier ?

Il est recommandé de vérifier régulièrement le fonctionnement de l'IFM OA0110 et de nettoyer le capteur pour garantir des performances optimales.

Que faire si le voyant de l'IFM OA0110 ne s'allume pas ?

Vérifiez si le détecteur est correctement alimenté. Si le problème persiste, consultez le manuel d'utilisation pour d'autres étapes de dépannage.

Où trouver le manuel d'utilisation de l'IFM OA0110 ?

Le manuel d'utilisation de l'IFM OA0110 est disponible sur le site web du fabricant ou peut être fourni avec le produit à l'achat.

MODE D'EMPLOI OA0110 IFM

efector200

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réfléxive, ce système réfléxif détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée: voir l'etiquette (valeur sur un reflecteur «nid d'abeille» 80mm

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

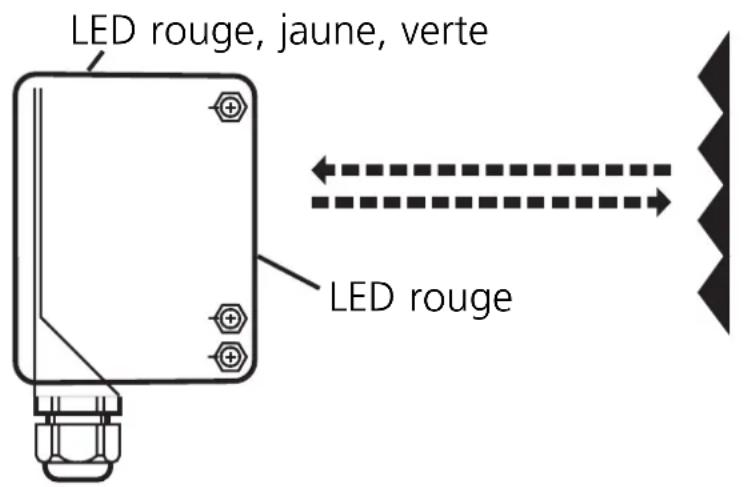

Fixer le réflecteur ou la bande adhésive réfléx. Orienter la cellule réfléx et la fixer avec une équerre de fixation.

Suivant le raccordement électrique, la cellule réflex peut être orientée précisément à l'aide de la LED:

• Les LED rouges sont allumées en cas d'alignement précis.
• Elles clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Réglage

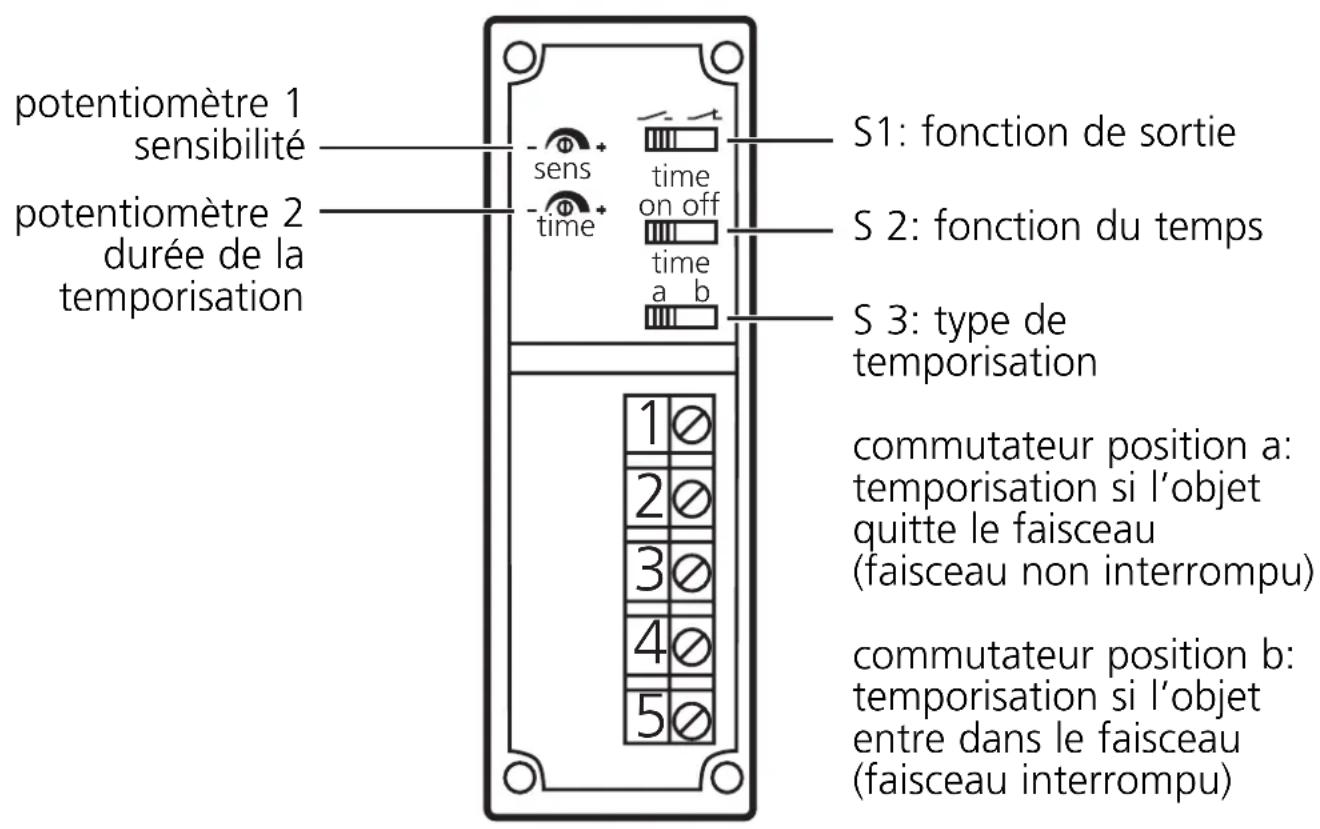

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

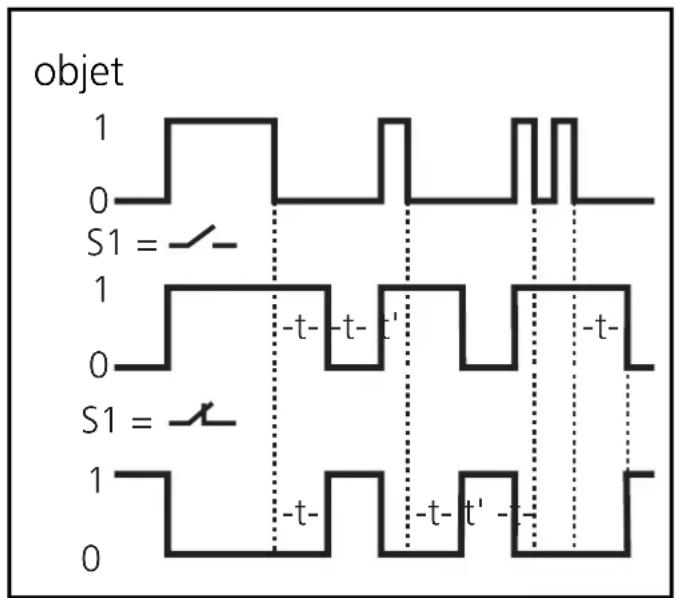

Sélecteur 3 = A:

Le signal «pas d'objet» présent est passé à la sortie de commutation avec un retard.

Si S1 = la sortie déclenchée après le front descendant +t. Si S1 = la partie enclenchée après le front descendant +t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

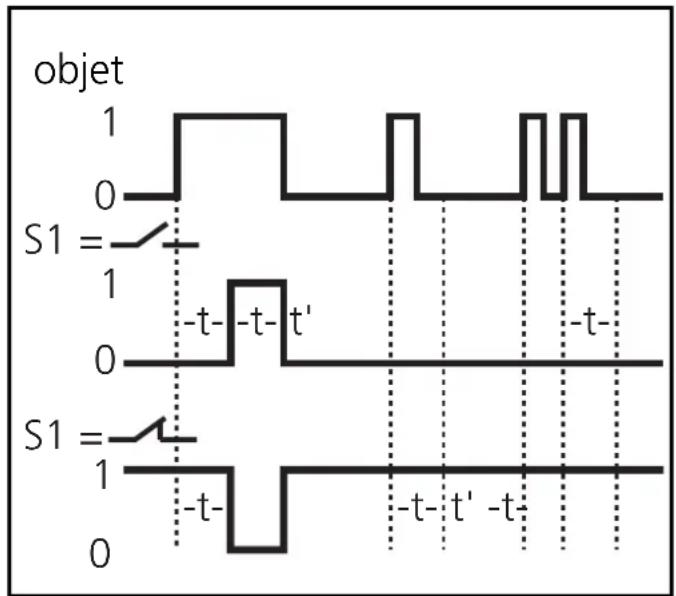

Sélecteur 3 = b.

Le signal « objet présent » est passé à la sortie de commutation avec un retard.

• Si S1 = la sortie enclenchée après le front montant +t. Si S1 = la partie déclenchée après le front montant +t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED verte est allumée = tension d'alimentation OK.
• LED rouges sont allumées = réception de lumière (pas d'objet entre la cellule et le réflecteur).
• LED rouges clignotent = déterioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

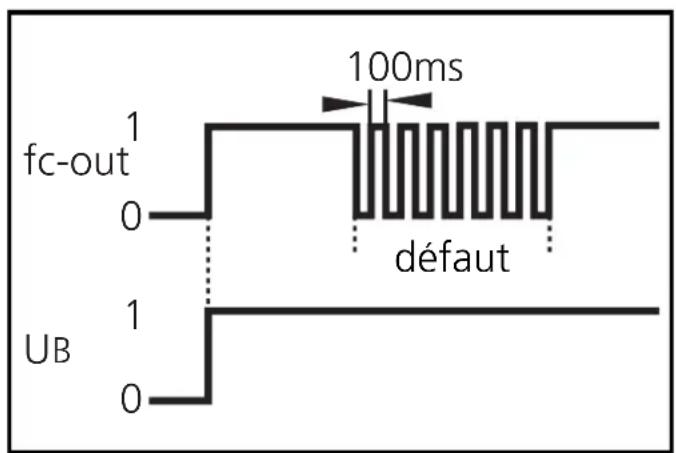

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
