OA0110 - Detektor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Reflextaster (Reflexlichttaster)
Marke	IFM
Modell	OA0110
Reichweite (auf Wabenreflektor 80 mm)	Bis zu 80 mm
Stromversorgung	24 V DC (typisch, Etikett prüfen)
Anschluss	Schaltplan auf Etikett befolgen, ggf. Feinsicherung verwenden
Hauptfunktionen	Berührungslose Erkennung, LED-Ausrichtung, einstellbare Verzögerung, Schaltausgang, Diagnoseausgang
LED-Anzeigen	Grün (Spannung), Rot (Ausrichtung), Gelb (Ausgang aktiv)
Ausrichtung	Rote LEDs leuchten = korrekte Ausrichtung, blinken = falsche Ausrichtung oder Verschmutzung
Einstellung der Verzögerung	Wahlschalter 3 und S1 für Modi A (Verzögerung bei Objektabwesenheit) und b (Verzögerung bei Objektanwesenheit)
Diagnoseausgang	5-Hz-Signal bei verschlechterter Erkennung (Verschmutzung, falsche Einstellung)
Sicherheit	Vor Anschluss spannungsfrei schalten; Feinsicherung verwenden
Montage	Reflektor oder Reflexfolie befestigen, Sensor ausrichten und mit Winkel fixieren
Wartung und Reinigung	Linsen regelmäßig reinigen, um Verschmutzung zu vermeiden
Einsatzumgebung	Innenraum, industrielle Anwendung
Reflektor-Kompatibilität	Wabenreflektor oder Reflexfolie

Häufig gestellte Fragen - OA0110 IFM

Wie richte ich den IFM OA0110 Detektor aus?

Richten Sie den Sensor auf den Reflektor. Die roten LEDs müssen bei genauer Ausrichtung leuchten. Wenn sie blinken, passen Sie die Ausrichtung an, bis sie konstant leuchten.

Was bedeutet das Blinken der roten LEDs?

Die roten LEDs blinken, wenn der Lichtempfang beeinträchtigt ist, z. B. durch verschmutzte Linsen oder falsche Ausrichtung. Reinigen Sie die Linsen oder korrigieren Sie die Ausrichtung.

Wie stelle ich die Verzögerung am Detektor OA0110 ein?

Verwenden Sie den Wahlschalter 3, um Modus A (Verzögerung bei Objektabwesenheit) oder b (Verzögerung bei Objektanwesenheit) zu wählen. Der Schalter S1 definiert das Ausgangsverhalten (ein- oder ausschaltend nach Flanke). Die Dauer t ist über ein Potentiometer einstellbar (nicht in der Anleitung detailliert).

Welche Reichweite hat dieser Detektor?

Die Reichweite hängt vom verwendeten Reflektor ab. Mit einem 80-mm-Wabenreflektor beträgt die Reichweite 80 mm. Prüfen Sie das Etikett des Geräts auf den genauen Wert.

Kann dieser Detektor mit anderen Reflektortypen verwendet werden?

Ja, er ist kompatibel mit Wabenreflektoren und Reflexfolien. Die Reichweite kann je nach Reflektor variieren.

Was tun bei falscher Ausrichtung?

Stellen Sie sicher, dass der Reflektor sauber und fest montiert ist. Passen Sie die Ausrichtung des Sensors mit der Montagewinkel an, bis die roten LEDs konstant leuchten.

Wie reinige ich die Linsen des Detektors?

Verwenden Sie ein weiches, fusselfreies Tuch. Bei Bedarf leicht mit Wasser oder Glasreiniger befeuchten. Vermeiden Sie aggressive Lösungsmittel.

Was bedeutet der Diagnoseausgang?

Der Diagnoseausgang gibt ein 5-Hz-Signal aus, wenn die Erkennung beeinträchtigt ist (Verschmutzung, falsche Einstellung). Sobald die Erkennung wieder zuverlässig ist, wechselt der Ausgang zu einem Dauersignal.

Welche Sicherung für den elektrischen Anschluss verwenden?

Konsultieren Sie das Datenblatt des Geräts für den genauen Wert. Setzen Sie eine für den Nennstrom geeignete Feinsicherung ein. Bei Kurzschluss überprüfen Sie die ordnungsgemäße Funktion des Geräts.

Wie konfiguriere ich die Ausgangsfunktion (S1)?

Der Schalter S1 definiert, ob der Ausgang im Verzögerungsmodus (A oder b) als Schließer (NO) oder Öffner (NC) arbeitet. Beachten Sie die Schaltbilder in der Anleitung für die genaue Verdrahtung.

BEDIENUNGSANLEITUNG OA0110 IFM

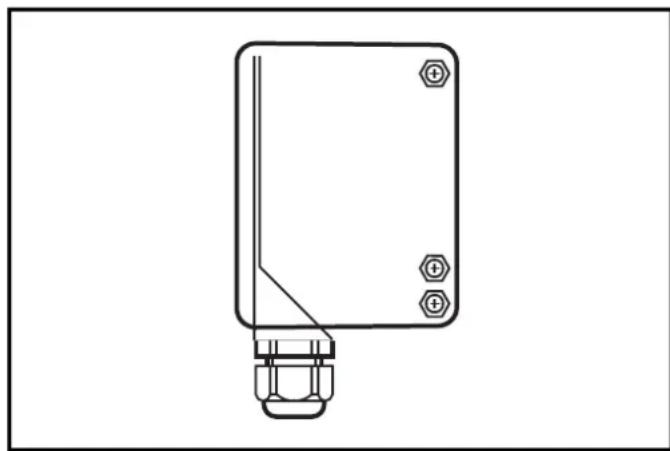

Reflexlichtschranke Retro-reflective sensor Système réflex

OA

Bestimmungsgemäß Verwendung

Die Lichtschranke erfaßt in Verbindung mit Tripelspiegel oder Reflexfolie berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite ("range"): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit 80mm ).

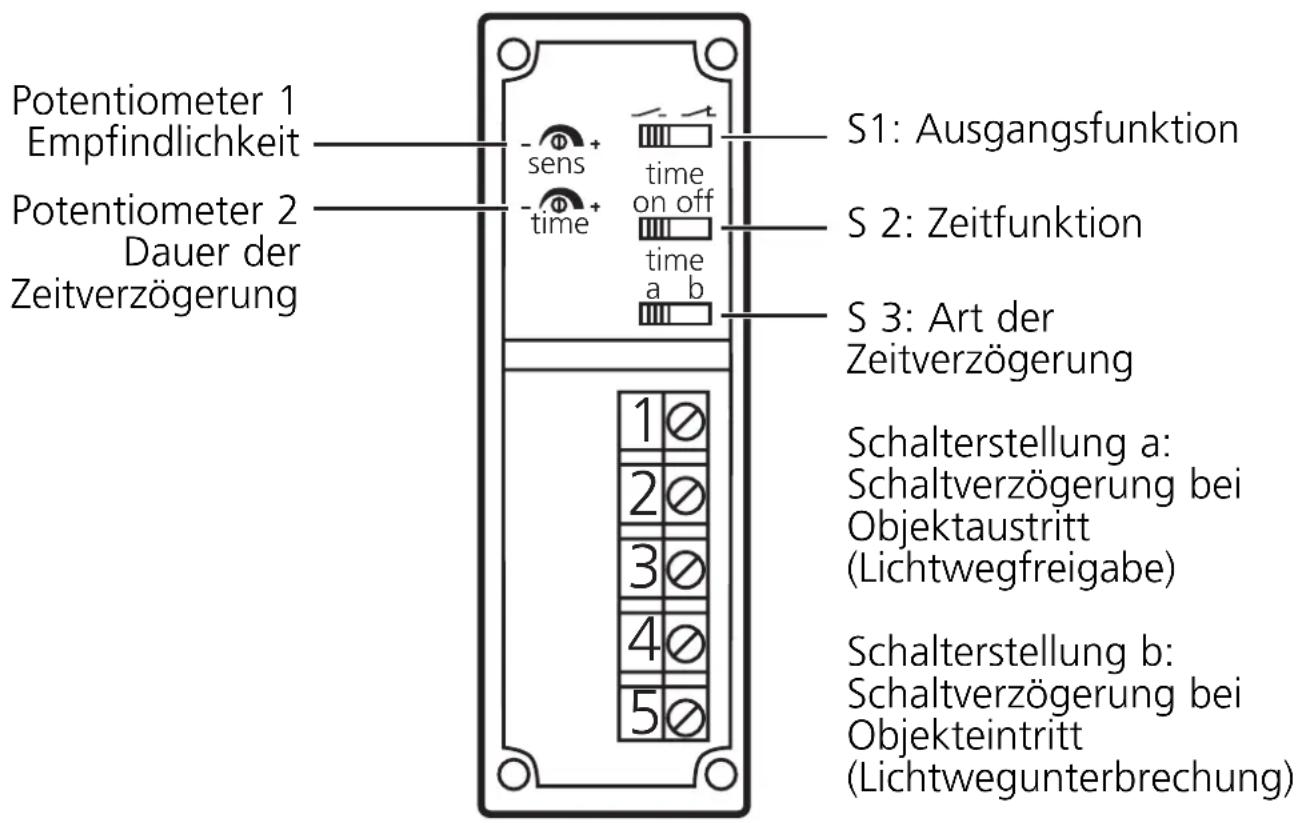

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

Befestigen Sie Tripelspiegel oder Reflexfolien. Richten Sie die Reflexlichtschanke darauf auf aus und befestigen Sie sie mit Hilfe einer Montagehalterung.

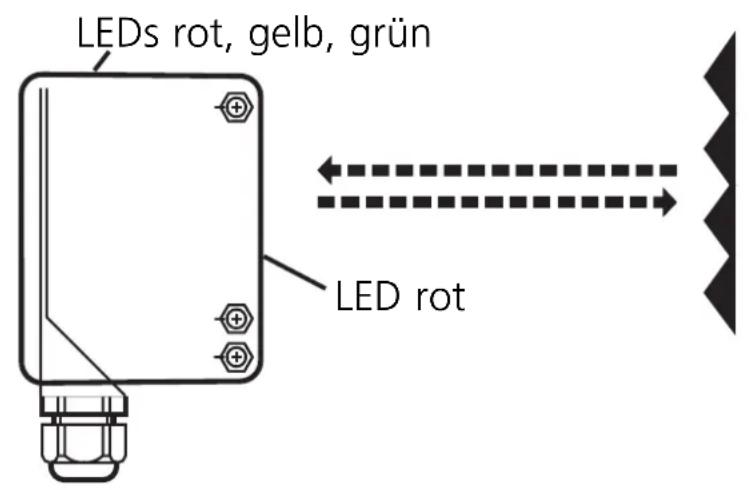

Nach dem elektrischen Anschluß können Sie das Gerät mit Hilfe der LED-Anzeige genau ausrichten:

Die roten LEDs leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Reichweite nur bei genauer Ausrichtung.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzögerung ein.

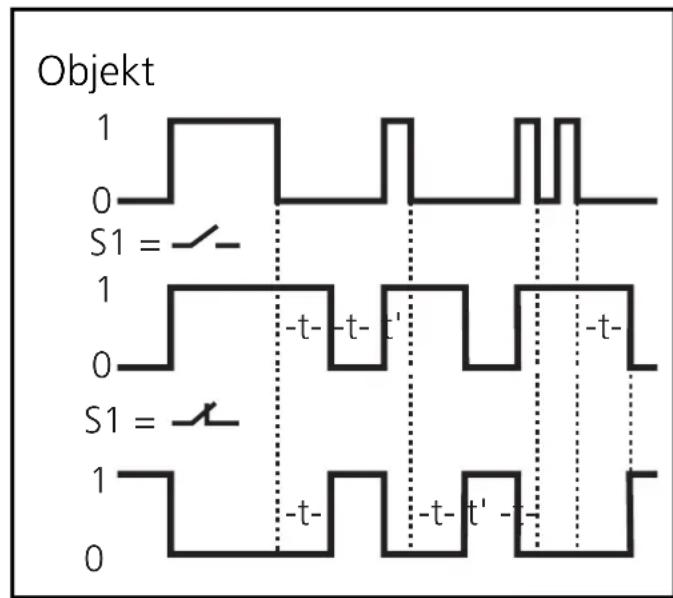

Schalter 3 = a

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.
• Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitstufe erneut anlaufen.

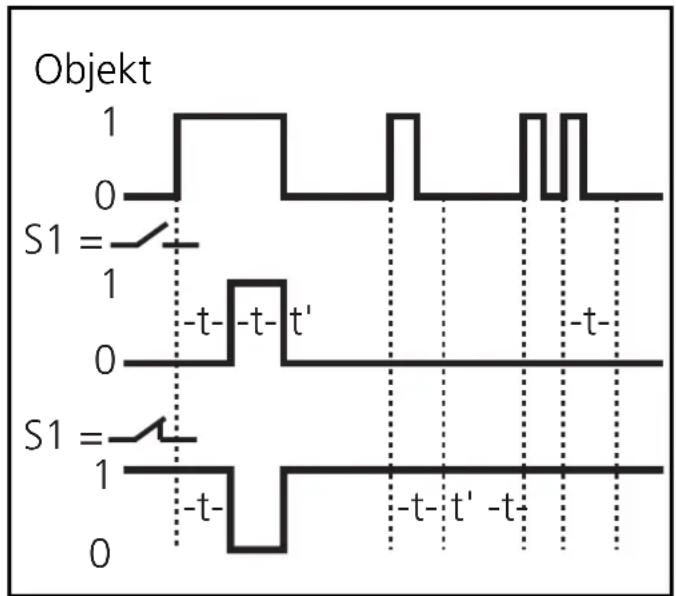

Schalter 3 = b ..

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang Ein nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigenden Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitstufe erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionkontroll-Ausgang.

• LED grün leucht = Versorgungsspannung o.k.
• LEDs rot leuchten = Lichtempfang (kein Objekt zwischen Gerät und Reflektor).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

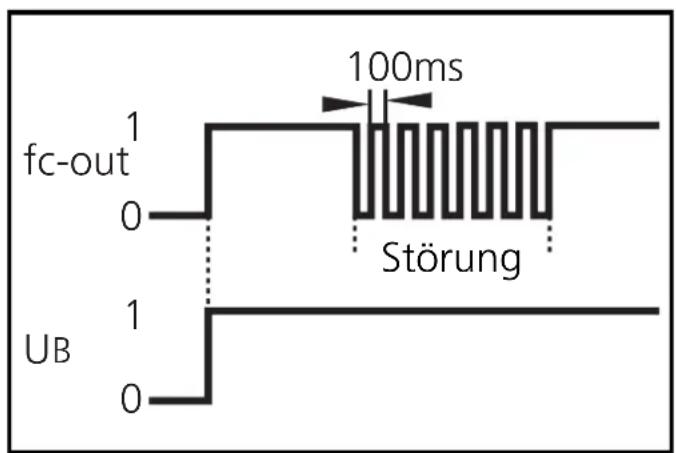

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzen der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
