OB5032 - Amplificateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour fibre optique
Marque	IFM
Modèle	OB5032
Dimensions (L x l x H)	Environ 30 x 80 x 60 mm (estimation)
Poids	Environ 50 g (estimation)
Alimentation	DC PNP, 18-30 V DC (estimation)
Type de sortie	PNP, normalement ouvert
Courant de sortie max	10 mA (sortie diagnostique)
Fibres optiques compatibles	Formes FE-11 et FT-11 (ifm)
Portée	Selon la fibre optique utilisée
Indice de protection	IP65 (couvercle fermé)
Température de fonctionnement	Non spécifié (estimation -10 à 60 °C)
Fonctions principales	Détection sans contact, réglage du seuil de commutation, réglage de sensibilité maximale, blocage/déblocage, sortie diagnostique
Montage	Sur rail DIN ou dispositif de montage
Raccordement électrique	Selon schéma au dos de l'appareil ; mise hors tension avant
Entretien et nettoyage	Nettoyer les lentilles si encrassement ; vérifier le bon fonctionnement
Sécurité	Débrancher avant intervention ; fermer le couvercle pour IP65
Pièces détachées et réparabilité	Fibres optiques compatibles ; réparation par le fabricant

FOIRE AUX QUESTIONS - OB5032 IFM

Comment monter les fibres optiques sur l'amplificateur OB5032 ?

Dévisser la vis A, glisser les fibres dans les ouvertures jusqu'à ressentir une résistance (joint torique), puis avancer jusqu'à l'arrêt et serrer la vis A. Assurez-vous que les fibres touchent les éléments optiques pour une portée maximale.

Quel type d'alimentation électrique est requis pour l'OB5032 ?

L'appareil fonctionne en DC PNP avec une tension typique de 24 V DC (plage estimée 18-30 V DC). Raccordez L+ et L- selon le schéma au dos de l'appareil.

Comment régler le seuil de commutation pour des objets en mouvement ?

Faites passer les objets dans le faisceau, appuyez jusqu'à ce que la LED rouge clignote, puis appuyez deux fois de plus. Les LED jaune et verte clignotent alternativement pendant la programmation. Si le réglage échoue, la LED rouge clignote.

Que faire en cas de court-circuit en sortie ?

La LED rouge clignote rapidement et la sortie diagnostique commute immédiatement. Après élimination du défaut, la sortie se réinitialise après environ 2 secondes.

Comment débloquer l'amplificateur après un blocage ?

Appuyez sur le bouton-poussoir pendant environ 10 secondes : la LED rouge s'allume brièvement, puis les LED jaune et verte clignotent alternativement. Après 10 secondes supplémentaires, les LED s'éteignent et le déblocage est annulé.

Quelle est la signification des différentes LED ?

LED verte allumée = appareil disponible ; LED jaune allumée = sortie commutée ; LED rouge clignote = erreur de détection (mauvais réglage, encrassement) ; clignotement rapide rouge+jaune = court-circuit ; clignotement lent rouge+jaune = erreur interne.

L'amplificateur OB5032 est-il compatible avec toutes les fibres optiques ?

Non, il est conçu pour les fibres optiques ifm de forme FE-11 (barrage) et FT-11 (réflexion directe). L'utilisation d'autres fibres peut réduire la portée.

Comment régler la sensibilité maximale ?

Passez en mode programmation (appui long jusqu'à clignotement rouge), orientez la cellule pour éviter les réflexions, puis appuyez deux fois sur le bouton (étapes 2 et 3). Les LED confirment le réglage.

Que faire si la LED rouge clignote après un réglage ?

Cela indique que le réglage du seuil a échoué (signaux objet/arrière-plan trop proches). L'appareil repasse en mode fonctionnement sans modifier le seuil. Recommencez en ajustant la position ou le type de fibre.

Comment entretenir l'amplificateur pour garantir son bon fonctionnement ?

Nettoyez régulièrement les lentilles des fibres optiques avec un chiffon doux. Vérifiez que le couvercle est bien fermé pour maintenir l'indice de protection IP65. En cas d'encrassement persistant, les fibres peuvent être remplacées.

MODE D'EMPLOI OB5032 IFM

efector200®

Amplificateur pour fibre optique

OBF

Fonctionnement et caractéristiques 13

Éléments de service et d'indication 13

Montage 14

Monter les fibres optiques 14

Raccordement électrique 14

Réglage du seuil de commutation 15, 16

Réglage de la sensibilité maximale 17

Blocage / Déblocage 17

Fonctionnement 17

La sortie diagnostique 18

Raccordement 19

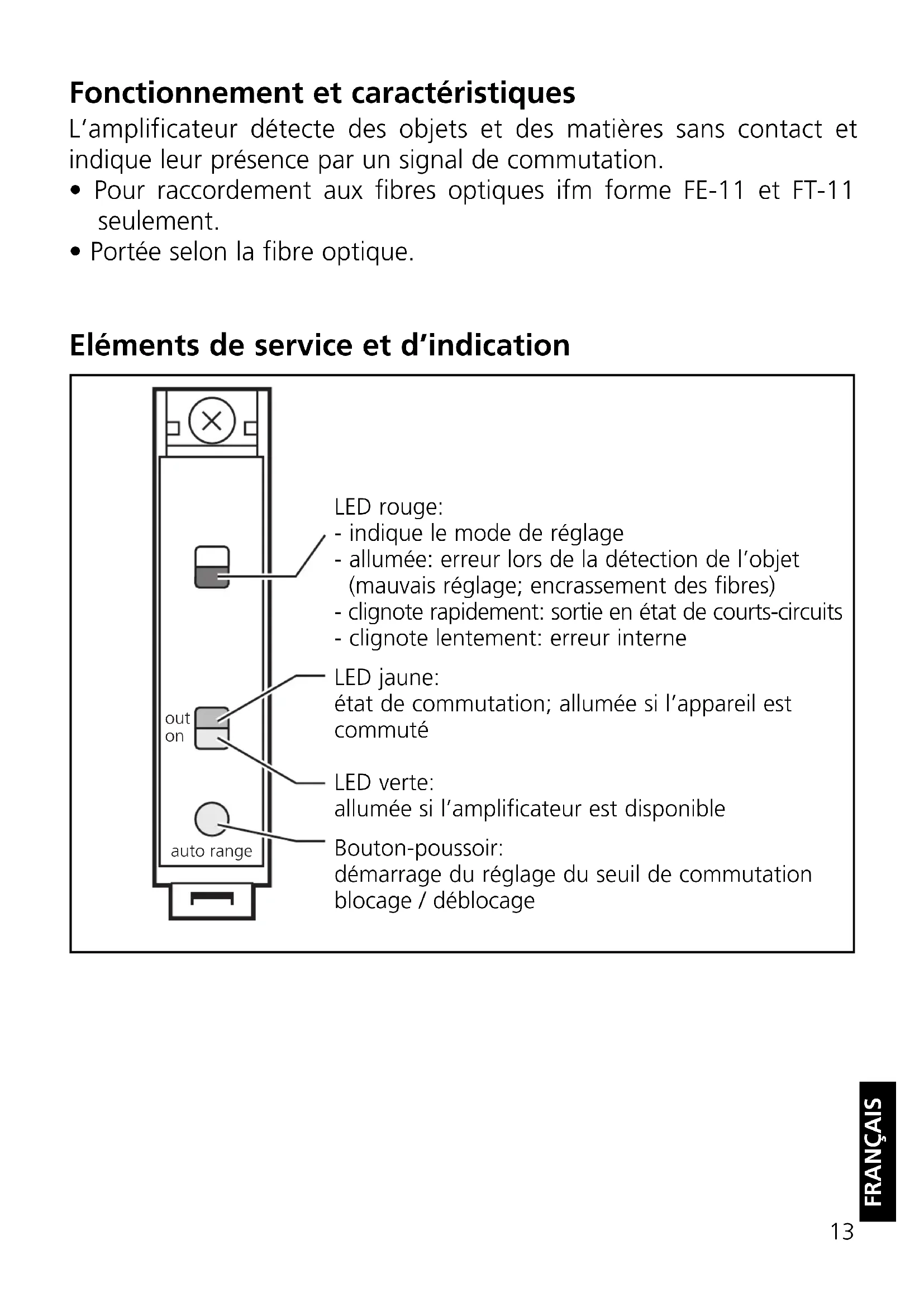

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.

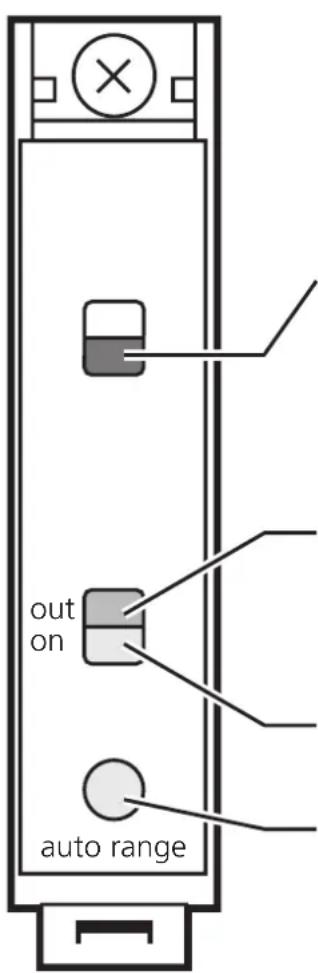

Éléments de service et d'indication

• indique le mode de réglage
• allumée : erreur lors de la détection de l'objet (mauvais réglage ; encrassement des fibres)
• clignote rapidement: sortie en état de courts-circuits
• clignote lentement: erreur interne

LED jaune:

état de commutation ; allumée si l'appareil est commuté

LED verte:

allumée si l'amplificateur est disponible

Bouton-poussoir:

démarrage du réglage du seuil de commutation blocage / déblocage

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3).
4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output) : 10mA maxi.

Réglage du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la LED rouge clignote.

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3	Appuyer une fois.		Les LED jaune et verte s’éteignent brièvement,
			ensuite la LED verte s’allume(= la cellule est en mode de fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Réglage du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la LED rouge clignote.

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3

Enlever l’objet du faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement,ensuite la LED verte s’allume (= la cellule est en mode de fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Orienter la cellule afin que la lumière ne soit pas réfléchie. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage / déblocage

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternativement ; après 10s les LED s'éteignent, la cellule est bloquée.

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule.

LED verte clignote	L'appareil est operationnel.
LED jaune clignote	La sortie est commutée.
LED rouge clignote	Erreur lors de la détection de l'objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

PIN2 = fc-output
