Produkttyp	Verstärker für Glasfaser
Marke	IFM
Modell	OB5032
Abmessungen (L x B x H)	Ca. 30 x 80 x 60 mm (Schätzung)
Gewicht	Ca. 50 g (Schätzung)
Spannungsversorgung	DC PNP, 18-30 V DC (Schätzung)
Ausgangstyp	PNP, Schließer
Max. Ausgangsstrom	10 mA (Diagnoseausgang)
Kompatible Lichtwellenleiter	Ausführungen FE-11 und FT-11 (ifm)
Reichweite	Abhängig vom verwendeten Lichtwellenleiter
Schutzart	IP65 (Deckel geschlossen)
Betriebstemperatur	Nicht angegeben (Schätzung -10 bis 60 °C)
Hauptfunktionen	Berührungslose Detektion, Einstellung des Schaltschwellwerts, Einstellung der maximalen Empfindlichkeit, Sperren/Entsperren, Diagnoseausgang
Montage	Auf DIN-Schiene oder Montagevorrichtung
Elektrischer Anschluss	Gemäß Schema auf der Rückseite des Geräts; vorher spannungsfrei schalten
Wartung und Reinigung	Linsen bei Verschmutzung reinigen; ordnungsgemäße Funktion prüfen
Sicherheit	Vor Eingriff trennen; Deckel für IP65 schließen
Ersatzteile und Reparierbarkeit	Kompatible Lichtwellenleiter; Reparatur durch den Hersteller

Häufig gestellte Fragen - OB5032 IFM

Wie montiert man die Lichtwellenleiter am Verstärker OB5032?

Schraube A lösen, die Lichtwellenleiter in die Öffnungen schieben, bis ein Widerstand (O-Ring) zu spüren ist, dann bis zum Anschlag vorschieben und Schraube A festziehen. Stellen Sie sicher, dass die Lichtwellenleiter die optischen Elemente berühren, um eine maximale Reichweite zu erzielen.

Welche Art von Stromversorgung wird für den OB5032 benötigt?

Das Gerät arbeitet mit DC PNP bei einer typischen Spannung von 24 V DC (geschätzter Bereich 18-30 V DC). Schließen Sie L+ und L- gemäß dem Schaltplan auf der Rückseite des Geräts an.

Wie stellt man den Schaltschwellwert für bewegte Objekte ein?

Führen Sie die Objekte durch den Strahl, drücken Sie, bis die rote LED blinkt, und drücken Sie dann zweimal weiter. Die gelbe und grüne LED blinken abwechselnd während der Programmierung. Wenn die Einstellung fehlschlägt, blinkt die rote LED.

Was tun bei einem Kurzschluss am Ausgang?

Die rote LED blinkt schnell und der Diagnoseausgang schaltet sofort. Nach Beseitigung des Fehlers setzt sich der Ausgang nach ca. 2 Sekunden zurück.

Wie entsperrt man den Verstärker nach einer Sperrung?

Drücken Sie den Taster etwa 10 Sekunden lang: Die rote LED leuchtet kurz auf, dann blinken die gelbe und grüne LED abwechselnd. Nach weiteren 10 Sekunden erlöschen die LEDs und die Sperrung wird aufgehoben.

Was bedeuten die verschiedenen LEDs?

Grüne LED leuchtet = Gerät bereit; gelbe LED leuchtet = Ausgang geschaltet; rote LED blinkt = Erkennungsfehler (falsche Einstellung, Verschmutzung); schnelles Blinken rot+gelb = Kurzschluss; langsames Blinken rot+gelb = interner Fehler.

Ist der Verstärker OB5032 mit allen Lichtwellenleitern kompatibel?

Nein, er ist für ifm-Lichtwellenleiter der Form FE-11 (Einweglichtschranke) und FT-11 (Reflexionslichttaster) ausgelegt. Die Verwendung anderer Lichtwellenleiter kann die Reichweite verringern.

Wie stellt man die maximale Empfindlichkeit ein?

Wechseln Sie in den Programmiermodus (langer Tastendruck bis rotes Blinken), richten Sie die Zelle aus, um Reflexionen zu vermeiden, und drücken Sie dann zweimal auf die Taste (Schritte 2 und 3). Die LEDs bestätigen die Einstellung.

Was tun, wenn die rote LED nach einer Einstellung blinkt?

Dies zeigt an, dass die Schwellwerteinstellung fehlgeschlagen ist (Objekt-/Hintergrundsignale zu nah beieinander). Das Gerät kehrt in den Betriebsmodus zurück, ohne den Schwellwert zu ändern. Wiederholen Sie den Vorgang, indem Sie die Position oder den Lichtwellenleitertyp anpassen.

Wie pflegt man den Verstärker, um einen ordnungsgemäßen Betrieb zu gewährleisten?

Reinigen Sie die Linsen der Lichtwellenleiter regelmäßig mit einem weichen Tuch. Stellen Sie sicher, dass der Deckel fest geschlossen ist, um die Schutzart IP65 zu erhalten. Bei anhaltender Verschmutzung können die Lichtwellenleiter ausgetauscht werden.

BEDIENUNGSANLEITUNG OB5032 IFM

Schaltverstärker für Fiberoptik

Bestimmungsgemäße Verwendung 3

Bedien- und Anzeigeelemente 3

Montage 4

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle einstellen 5, 6

Einstellen maximaler Empfindlichkeit 6

Verriegeln / Entriegeln 7

Betrieb 7

Funktionskontroll-Ausgang 7

Anschluß 19

English Page

Intended use 8

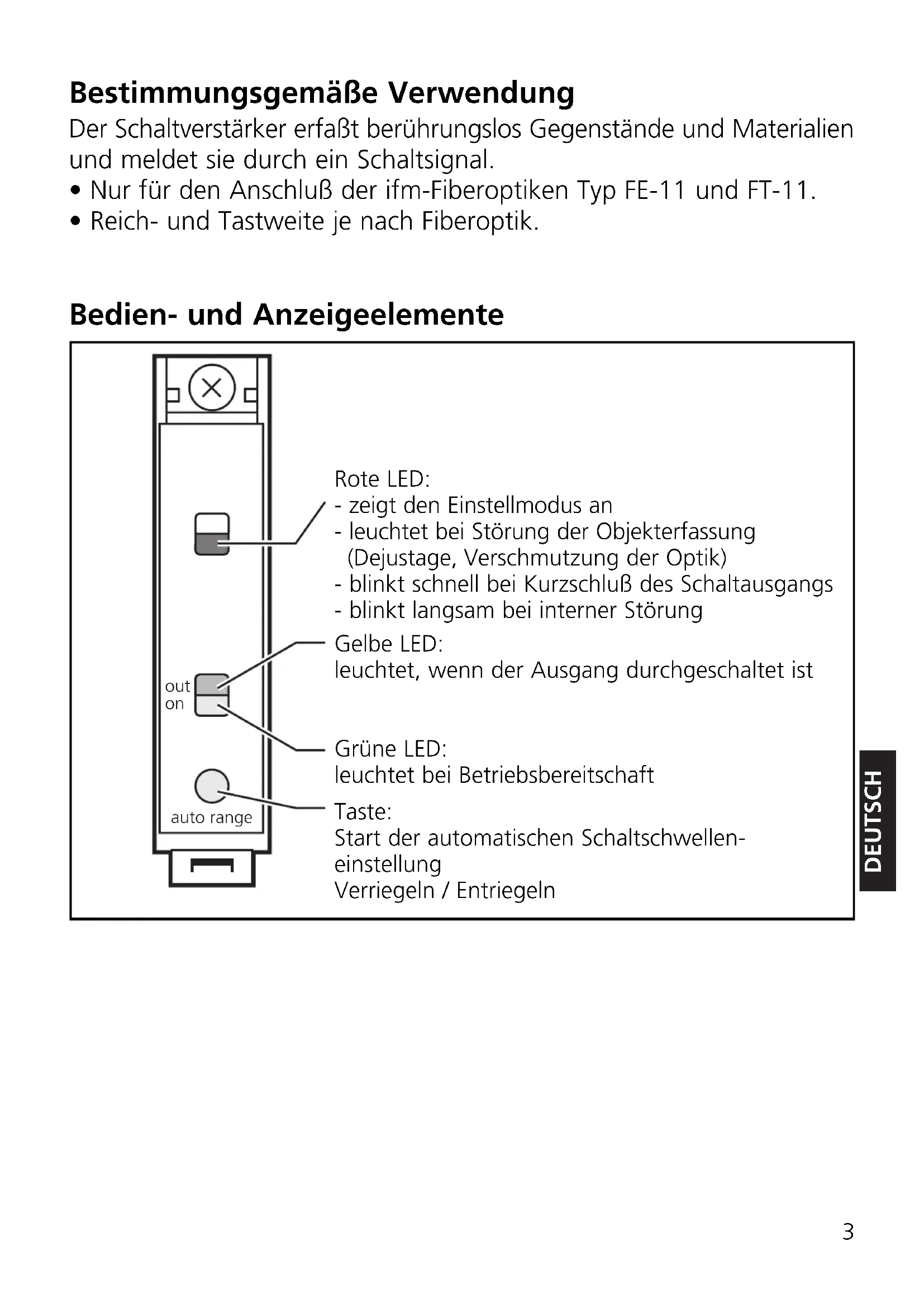

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.

Bedien- und Anzeigeelemente

• zeigt den Einstellmodus an
• leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
• blinkt schnell bei Kurzschluß des Schaltausgangs
• blinkt langsam bei interner Störung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

Taste:

Start der automatischen Schaltschwelleneinstellung

Verriegeln / Entriegeln

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A (Abb. 1).
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spüren (O-Ring) (Abb. 2).
3. Schieben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den Optik-Elementen an, verringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Schaltschwelle einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis rote LED blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.*Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED(= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.

Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlöschen die LEDs, das Gerät ist verriegelt.

Drücken Sie 10s lang.

Nach 10s verlöschen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.
