Type de produit	Amplificateur pour fibres optiques ifm
Marque	IFM
Modèle	OB5015
Alimentation	DC (câble 3/4 fils : BN, BU, BK, VT) ; tension typique 10-30 V DC
Fonctions principales	Détection sans contact avec fibres optiques ; réglage automatique et manuel du seuil de commutation ; prolongation d'impulsion (0 ou 2-90 ms) ; sortie de commutation et sortie diagnostique
Indications LED	LED vertes : capacité de réserve (mode fonctionnement) ou intensité du signal (programmation) ; LED rouge : réception non sûre ; LED jaune : état de commutation ; LED verte : disponibilité
Montage	Sur rail DIN normalisé ou dispositif de montage
Fibres optiques compatibles	ifm FE-11 et FT-11 uniquement
Prolongation d'impulsion	0 ms (désactivée) ou réglable de 2 à 90 ms
Protection	IP65 (couvercle fermé après réglage)
Dimensions (approx.)	30 x 80 x 60 mm
Poids (approx.)	50 g
Entretien et nettoyage	Nettoyer les fibres optiques en cas d'encrassement ; vérifier l'état des joints toriques
Sécurité	Mettre l'installation hors tension avant tout raccordement ; éviter les courts-circuits sur la sortie de commutation
Pièces détachées et réparabilité	Non prévu ; remplacer l'appareil en cas de défaut
Informations générales	Notice disponible en plusieurs langues ; page de téléchargement sur notice-facile.com

FOIRE AUX QUESTIONS - OB5015 IFM

Comment raccorder les fibres optiques à l'amplificateur OB5015 ?

Dévisser la vis A, glisser les fibres optiques dans les ouvertures B jusqu'à sentir une faible résistance (joint torique), puis les avancer jusqu'à l'arrêt (éléments optiques). Serrer la vis A. Ne pas forcer pour éviter de réduire la portée.

Comment effectuer un réglage automatique du seuil de commutation ?

Faire passer les objets dans le faisceau. Appuyer sur T1 jusqu'à ce que la rampe de LED clignote. Appuyer une fois, puis une seconde fois. La LED verte s'allume pour indiquer le mode fonctionnement. Si la rampe clignote après l'étape 3, le réglage n'a pas été possible.

Comment régler manuellement le seuil de commutation ?

Appuyer sur T1+T2 jusqu'à ce que la rampe de LED clignote. La LED verte clignote. Placer l'objet puis l'enlever du faisceau. Utiliser les boutons + et - pour positionner le seuil au milieu entre le signal objet et arrière-plan. Appuyer sur T1+T2 pour valider.

Comment régler la prolongation d'impulsion ?

Appuyer sur T2 jusqu'à ce que les LED jaune et verte clignotent alternativement. Utiliser + ou - pour régler la temporisation (1 appui = 1 ms). Attendre 10 secondes pour valider. La LED verte s'allume en mode fonctionnement.

Que signifient les différentes LED sur l'amplificateur ?

LED vertes : en fonctionnement, indiquent la capacité de réserve ; en programmation, l'intensité du signal. LED rouge : réception non sûre (mauvais réglage ou encrassement). LED jaune : état de commutation. LED verte fixe : appareil disponible.

Que faire si la LED rouge est allumée en permanence ?

Cela indique une réception non sûre. Vérifier le réglage du seuil et l'état des fibres optiques (encrassement). Nettoyer ou repositionner les fibres si nécessaire. Effectuer un nouveau réglage automatique.

Quelle est la tension d'alimentation de l'OB5015 ?

L'appareil fonctionne en courant continu (DC). Les fils sont : BN (brun) = +, BU (bleu) = -, BK (noir) = sortie, VT (violet) = sortie diagnostique. La tension typique est de 10 à 30 V DC.

Comment monter l'amplificateur sur un rail DIN ?

L'appareil se clipse directement sur un profilé normalisé (rail DIN). On peut aussi utiliser un dispositif de montage en option. Assurez-vous que l'amplificateur est bien fixé.

Quels types de fibres optiques sont compatibles ?

Seules les fibres optiques ifm de forme FE-11 (barrage) et FT-11 (réflexion directe) sont compatibles. Ne pas utiliser d'autres modèles.

La sortie diagnostique est-elle protégée contre les courts-circuits ?

Oui, en cas de court-circuit sur la sortie de commutation, la rampe de LED clignote rapidement et la sortie diagnostique est activée. Elle se désactive environ 4 secondes après élimination du défaut.

MODE D'EMPLOI OB5015 IFM

efector200®

	Fonctionnement et caractéristiques	F1
	Eléments de service et d'indication	F1
	Montage	F2
	Monter les fibres optiques	F2
	Raccordement électrique	F2
	Réglage automatique du seuil de commutation (1)	F3
	Réglage automatique du seuil de commutation (2)	F4
	Réglage manuel du seuil de commutation (1)	F5
	Réglage manuel du seuil de commutation (2)	F6
	Régler la prolongation d'impulsion	F7
	Fonctionnement	F7

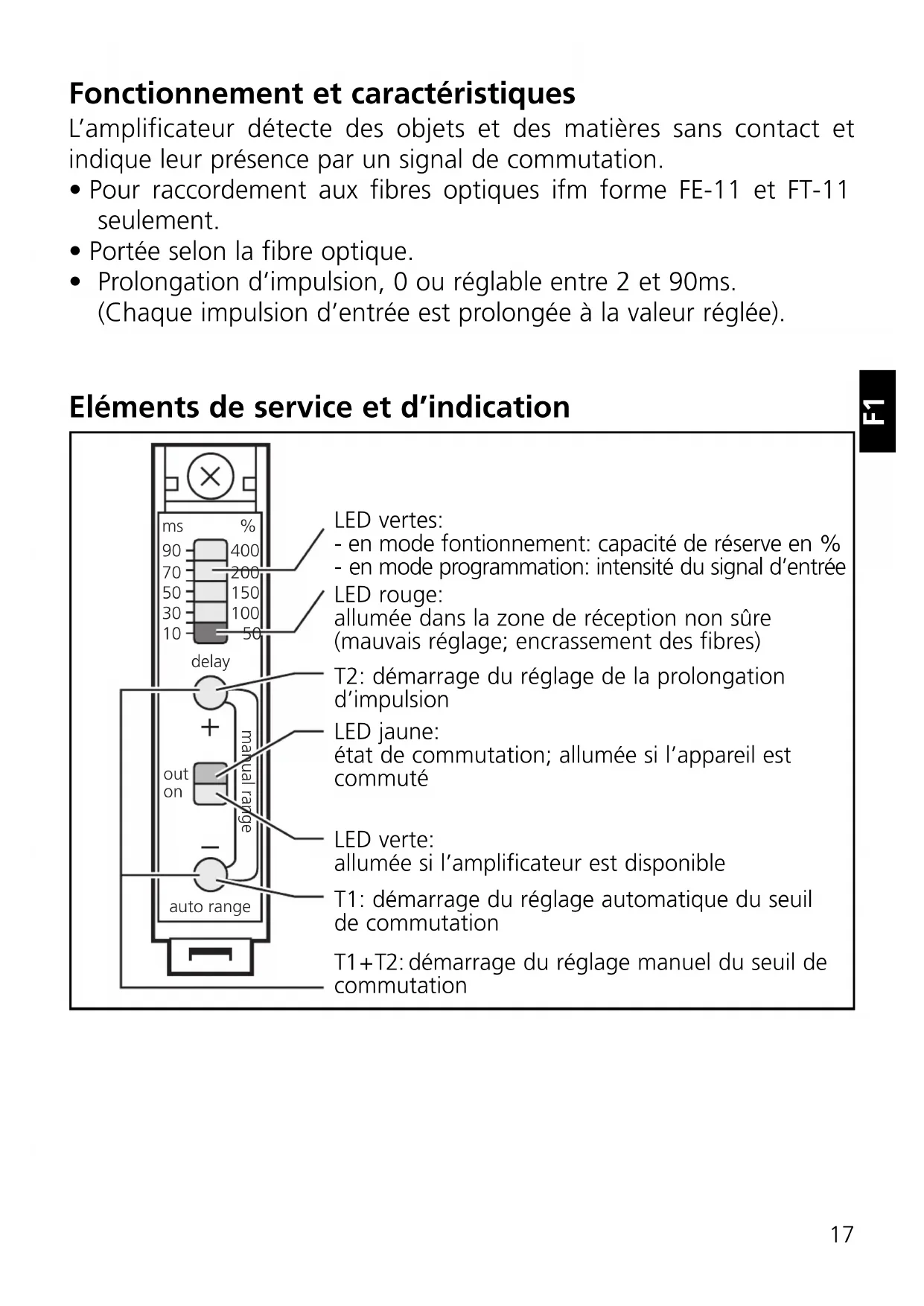

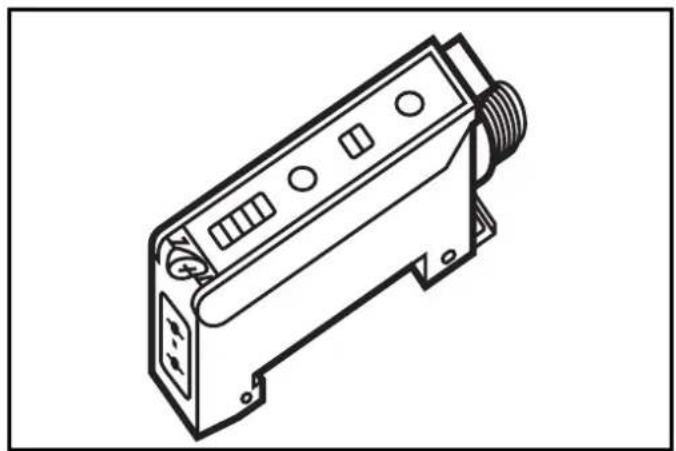

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.
• Prolongation d'impulsion, 0 ou réglable entre 2 et 90ms. (Chaque impulsion d'entrée est prolongée à la valeur réglée).

Éléments de service et d'indication

LED vertes : - en mode fontonnement : capacité de réserve en % - en mode programmation : intensité du signal d'entrée LED rouge : allumée dans la zone de réception non sûre (mauvais réglage ; encrassement des fibres)

T2: démarrage du réglage de la prolongation d'impulsion LED jaune: état de commutation; allumée si l'appareil est commuté

LED verte : allumée si l'amplificateur est disponible

T1: démarrage du réglage automatique du seuil de commutation

T1+T2: démarrage du réglage manuel du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3). 4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir, VT = violet.
• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output) : 10mA maxi.

Réglage automatique du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

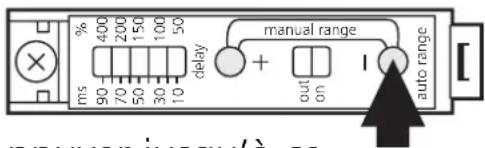

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la rampe de LED clignote.

→

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

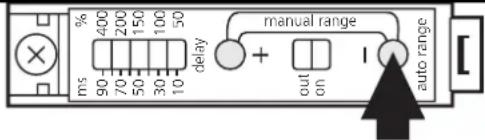

3	Appuyer une fois.		Les LED jaune et verte s’éteignent brièvement,
			ensuite la LED verte s’allume(= la cellule est en mode fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage automatique du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3	Enlever l’objet du faiscau optique.*Appuyer une fois.			Les LED jaune et verte s’éteignent brièvement,
			out on	ensuite la LED verte s’allume(= la cellule est en mode fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage manuel du seuil de commutation (1)

- Objets immobiles / fibre optique réflexion directe (FT)

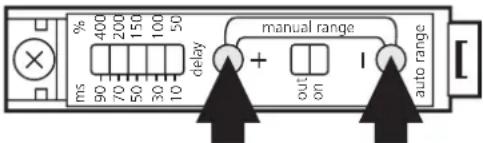

1	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte clignote,la LED jaune indique l'état de commutation(= la cellule est en mode programmation).
2	Placer l'objet dans le faiscau optique.		Le signal de l'objet est mesuré et indiqué (la rampe de LED allumées faiblement);LED clignotante lumière vive = seuil de commutation actuel.
3	Enlever l'objet du faiscau optique.		Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).
4	Appuyer sur le bouton "+" ou "-" jusqu'à ce que le seuil de commutation se trouve au milieu entre le signal de l'arrière-plan et le signal de l'objet; (ici: réduire le seuil de commutation).

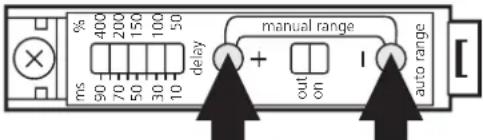

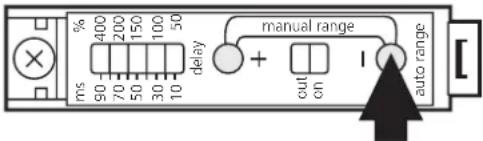

5	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte s'allume(= la cellule est en mode fonctionnement).

Réglage manuel du seuil de commutation (2)

- Objets immobiles / fibre optique barrage (FE...)

1	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte clignote,la LED jaune indique l'état de commutation(= la cellule est en mode programmation).
2	Appuyer sur le bouton “-” jusqu'à ce que la rampe de LED indique le seuil de commutation le plus bas.

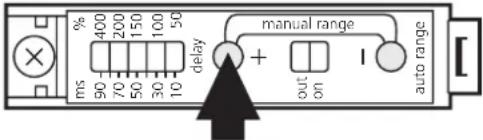

3	Placer l'objet dans le faiscau optique.Appuyer sur le bouton “+” jusqu'à ce que la cellule commute; (LED jaune s'allume ou s'éteint).		ou

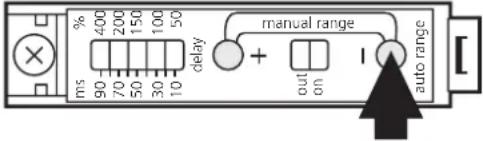

4	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte s'allume(= la cellule est en mode fonctionnement).

Régler prolongation d'impulsion

1

Appuyer — jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Appuyer sur le bouton “+” ou“-” pour régler la temporisation désirée(ici: augmenter la temporisation).1 x = env. 1ms.Pour un réglage rapide, appuyer continuellement sur le bouton.

3

Attendre env.10s.

La LED verte s'allume (= la cellule est en mode fonctionnement).

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED rouge allumée : erreur lors de la détection de l'objet (mauvais réglage, encrassement des fibres).
• Rampe de LED clignote rapidement : sortie en état de court-circuits, rampe de LED clignote lentement : erreur interne.

La sortie diagnostique est activée dans le cas de:

• mauvaise détection de l'objet (mauvais réglage, encrassement des fibres) ; désactivée dès la détection sûre de l'objet ;
• courts-circuits de la sortie de commutation; désactivée env. 4 s après élimination du défaut.

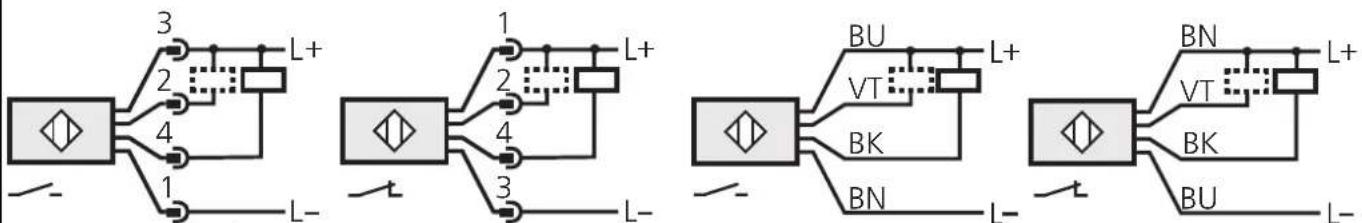

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
