Produkttyp	Verstärker für Lichtwellenleiter ifm
Marke	IFM
Modell	OB5015
Stromversorgung	DC (3/4-adriges Kabel: BN, BU, BK, VT); typische Spannung 10-30 V DC
Hauptfunktionen	Berührungslose Detektion mit Lichtwellenleitern; automatische und manuelle Einstellung des Schaltschwellenwerts; Impulsverlängerung (0 oder 2-90 ms); Schaltausgang und Diagnoseausgang
LED-Anzeigen	Grüne LEDs: Reservekapazität (Betriebsmodus) oder Signalstärke (Programmierung); rote LED: unsicherer Empfang; gelbe LED: Schaltzustand; grüne LED: Betriebsbereitschaft
Montage	Auf Normschiene DIN oder Montagevorrichtung
Kompatible Lichtwellenleiter	nur ifm FE-11 und FT-11
Impulsverlängerung	0 ms (deaktiviert) oder einstellbar von 2 bis 90 ms
Schutzart	IP65 (Deckel nach Einstellung geschlossen)
Abmessungen (ca.)	30 x 80 x 60 mm
Gewicht (ca.)	50 g
Wartung und Reinigung	Lichtwellenleiter bei Verschmutzung reinigen; Zustand der O-Ringe prüfen
Sicherheit	Anlage vor Anschluss spannungsfrei schalten; Kurzschlüsse am Schaltausgang vermeiden
Ersatzteile und Reparaturfähigkeit	Nicht vorgesehen; Gerät im Fehlerfall ersetzen
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Download-Seite auf notice-facile.com

Häufig gestellte Fragen - OB5015 IFM

Wie werden die Lichtwellenleiter an den Verstärker OB5015 angeschlossen?

Schraube A lösen, Lichtwellenleiter in die Öffnungen B schieben, bis ein leichter Widerstand (O-Ring) spürbar ist, dann bis zum Anschlag (optische Elemente) vorschieben. Schraube A festziehen. Nicht gewaltsam vorgehen, um eine Reichweitenverringerung zu vermeiden.

Wie wird die automatische Einstellung des Schaltschwellenwerts durchgeführt?

Objekte durch den Strahl führen. T1 drücken, bis die LED-Leiste blinkt. Einmal drücken, dann ein zweites Mal. Die grüne LED leuchtet zur Anzeige des Betriebsmodus. Wenn die Leiste nach Schritt 3 blinkt, war die Einstellung nicht möglich.

Wie wird der Schaltschwellenwert manuell eingestellt?

T1+T2 drücken, bis die LED-Leiste blinkt. Die grüne LED blinkt. Objekt in den Strahl bringen und dann entfernen. Mit den Tasten + und - den Schwellenwert in die Mitte zwischen Objekt- und Hintergrundsignal setzen. T1+T2 zur Bestätigung drücken.

Wie wird die Impulsverlängerung eingestellt?

T2 drücken, bis die gelbe und grüne LED abwechselnd blinken. Mit + oder - die Verzögerungszeit einstellen (1 Tastendruck = 1 ms). 10 Sekunden warten zur Bestätigung. Die grüne LED leuchtet im Betriebsmodus.

Was bedeuten die verschiedenen LEDs am Verstärker?

Grüne LEDs: Im Betrieb zeigen sie die Reservekapazität an; bei Programmierung die Signalstärke. Rote LED: unsicherer Empfang (falsche Einstellung oder Verschmutzung). Gelbe LED: Schaltzustand. Grüne LED leuchtet dauerhaft: Gerät betriebsbereit.

Was tun, wenn die rote LED dauerhaft leuchtet?

Dies zeigt einen unsicheren Empfang an. Überprüfen Sie die Schwellenwerteinstellung und den Zustand der Lichtwellenleiter (Verschmutzung). Reinigen oder positionieren Sie die Lichtwellenleiter bei Bedarf neu. Führen Sie eine erneute automatische Einstellung durch.

Welche Versorgungsspannung hat der OB5015?

Das Gerät arbeitet mit Gleichstrom (DC). Die Adern sind: BN (braun) = +, BU (blau) = -, BK (schwarz) = Ausgang, VT (violett) = Diagnoseausgang. Die typische Spannung beträgt 10 bis 30 V DC.

Wie wird der Verstärker auf einer DIN-Schiene montiert?

Das Gerät wird direkt auf ein normiertes Profil (DIN-Schiene) aufgerastet. Optional kann eine Montagevorrichtung verwendet werden. Stellen Sie sicher, dass der Verstärker fest sitzt.

Welche Arten von Lichtwellenleitern sind kompatibel?

Nur die ifm-Lichtwellenleiter der Form FE-11 (Gabel) und FT-11 (Direktreflex) sind kompatibel. Andere Modelle nicht verwenden.

Ist der Diagnoseausgang kurzschlussgeschützt?

Ja, bei einem Kurzschluss am Schaltausgang blinkt die LED-Leiste schnell und der Diagnoseausgang wird aktiviert. Er wird ca. 4 Sekunden nach Beseitigung des Fehlers deaktiviert.

BEDIENUNGSANLEITUNG OB5015 IFM

	Bestimmungsgemäße Verwendung D1Bedien- und Anzeigeelemente D1MontageAdaptieren der Lichtleiter D2Elektrischer Anschluß D2Schaltschwelle automatisch einstellen (1) D3Schaltschwelle automatisch einstellen (2) D4Schaltschwelle manuell einstellen (1) D5Schaltschwelle manuell einstellen (2) D6Einstellen der Impulsverlängerung D7Betrieb	D2
		D7

English

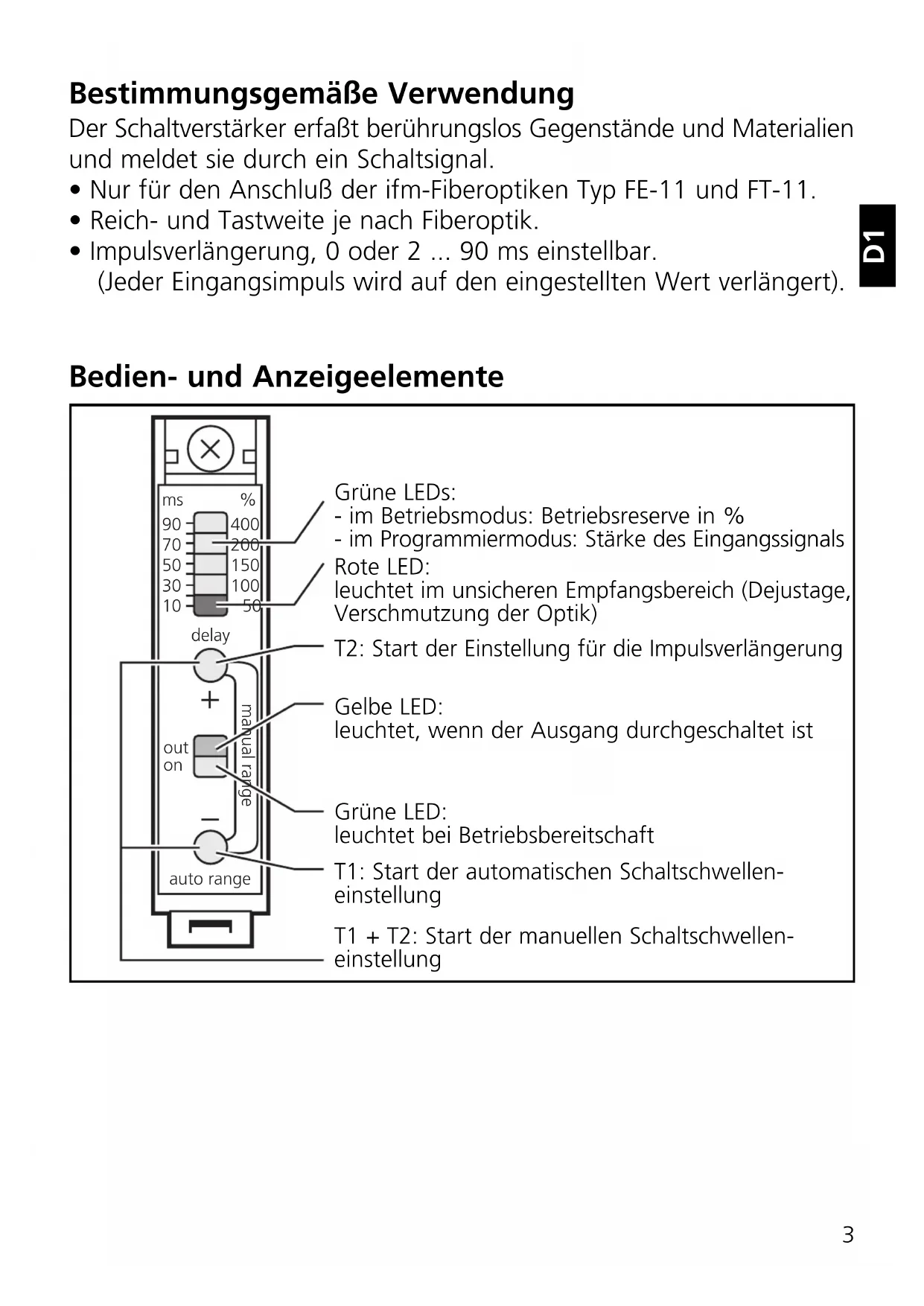

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.
• Impulsverlängerung, 0 oder 2 ... 90 ms einstellbar.

(Jeder Eingangsimpuls wird auf den eingestellten Wert verlängert).

Bedien- und Anzeigeelemente

Grüne LEDs:

• im Betriebsmodus: Betriebsreserve in %
• im Programmiermodus: Stärke des Eingangssignals

Rote LED:

leuchtet im unsicheren Empfangsbereich (Dejustage, Verschmutzung der Optik)

T2: Start der Einstellung für die Impulsverlängerung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

T1: Start der automatischen Schaltschwelleneinstellung

T1 + T2: Start der manuellen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A (Abb. 1).
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spüren (O-Ring) (Abb. 2).
3. Schieben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den Optik-Elementen an, veringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, VT = violett.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

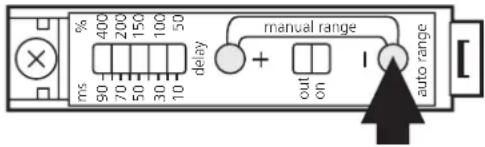

Schaltschwelle automatisch einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis LED-Kette blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Drücken Sie 1 mal.			LEDs gelb und grün verlöschen kurzzeitig,
				danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle automatisch einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.*Drücken Sie 1 mal.			LEDs gelb und grün verlöschen kurzzeitig,
				danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle manuell einstellen (1)

- Statische Objekte / Lichttaster-Optik (FT ...)

1

Drücken Sie, bis LED-Kette blinkt.

LED grün blinkt,LED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.

Objektsignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs);hell blinkende LED = aktuelle Schaltschwelle.

Plazieren Sie das Objekt im Erfassungsbereich der Optik.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.

Hintergrundsignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs).

4

Drücken Sie die Tasten “+” oder“-”, bis die Schaltschwelle in derMitte zwischen Hintergrundsignalund Objektsignal liegt;(hier Schaltschwelle verringern).

LED grün leuchtet (= Gerät ist im Betriebszustand).

5

Drücken Sie, bis LED-Kette blinkt.

LED grün leuchtet(= Gerät ist im Betriebszustand).

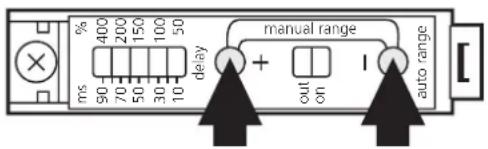

Schaltschwelle manuell einstellen (2)

- Statische Objekte / Einweg-Optik (FE ...)

1	Drücken Sie, bis LED-Kette blinkt.			LED grün blinktLED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Drücken Sie die Taste “-”, bis dieLED-Kette die niedrigste Schalt-schwelle anzeigt.
3	Plazieren Sie das Objekt imErfassungsbereich der Optik.Drücken Sie die Taste “+”, bis dasGerät schaltet (LED gelb leuchtetauf oder verlischt).
			oder out ou
4	Drücken Sie, bis LED-Kette blinkt.			LED grün leuchtet(= das Gerät ist imBetriebszustand).

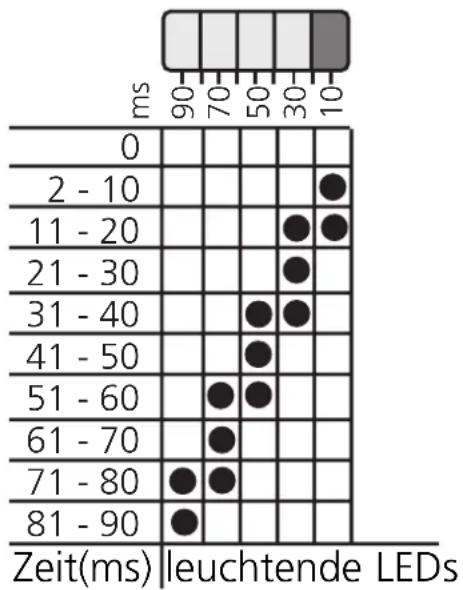

Einstellen der Impulsverlängerung

1	Drücken Sie, bis LED-Kette blinkt.			LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).
2	Drücken Sie die Taste “+” oder “-”, um die gewünschte Verzögerungszeit einzustellen (hier: Verzögerungszeit erhöhen).Tastendruck entspricht ca. 1ms; Schnellauf: Taste gedrückt halten.
3	Warten Sie ca. 10s lang.		out on	LED grün leuchtet (=Gerät ist im Betriebszustand).

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang:

• Rote LED leuchtet: Störung bei der Objekterfassung (mangelhafte Objekterkennung; Dejustage; Verschmutzung der Optik).
• LED-Kette blinkt schnell bei Kurzschluß des Schaltausgangs, langsam bei interner Störung.

Der Funktionskontroll-Ausgang ist geschaltet bei:

• Störung der Objekterfassung (mangelhafte Objekterkennung; Dejustierung, Verschmutzung der Optik); automatisch zurückgesetzt, wenn die Störung beseitigt ist.
• Kurzschluß des Schaltausgangs; automatisch zurückgesetzt ca. 4 sec nach Beseitigung der Störung.

Intended use

Anschlußschema / Wiring / Schéma de branchement

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...
