MODE D'EMPLOI OL5020 IFM
efector200®

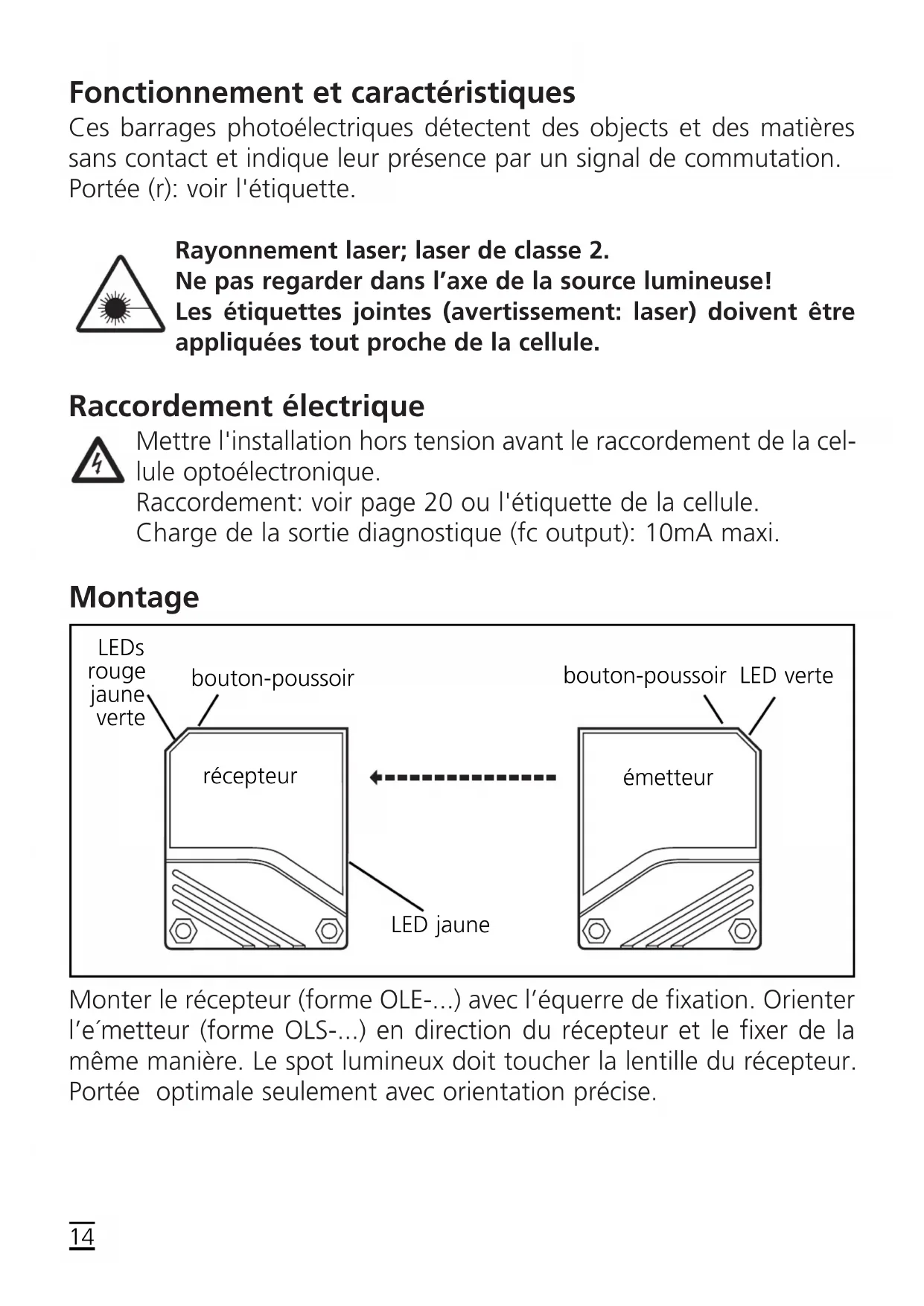

Fonctionnement et caractéristiques
Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Rayonnement laser ; laser de classe 2.
Ne pas regarder dans l'axe de la source lumineuse!
Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.
Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.
Raccordement: voir page 20 ou l'étiquette de la cellule.
Charge de la sortie diagnostique (fc output): 10mA maxi.
Montage


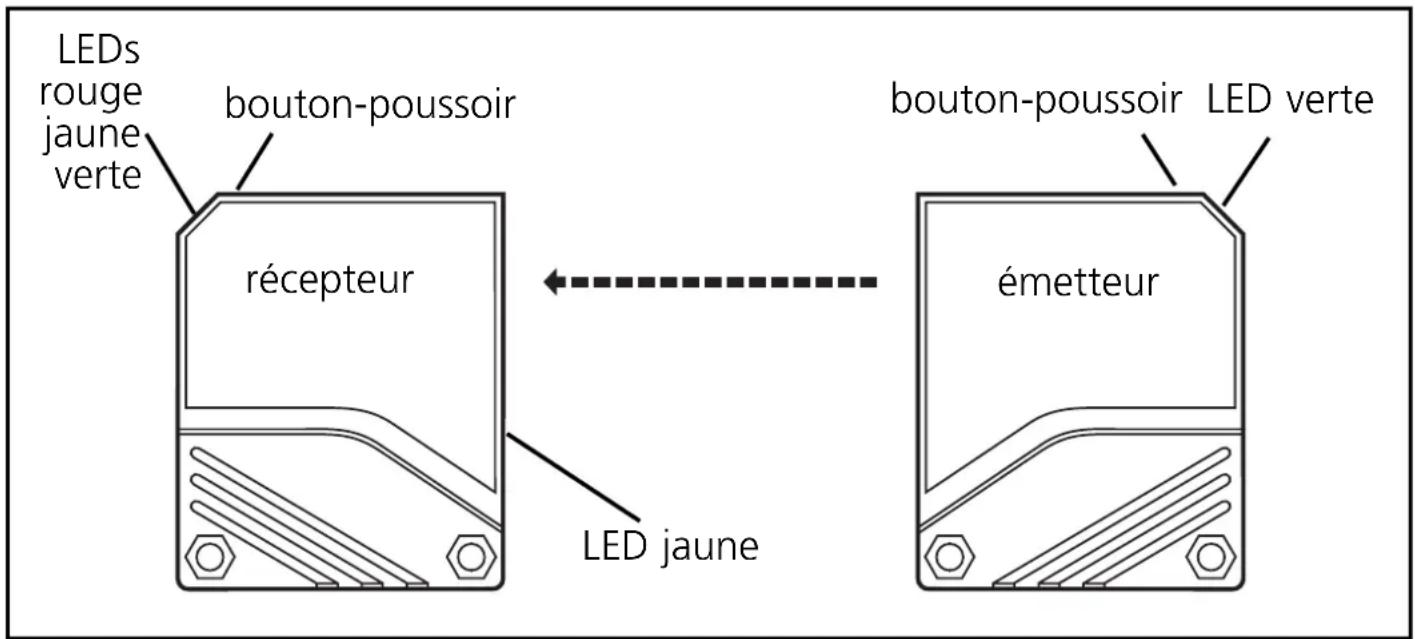

LEDs rouge jaune verte bouton-poussoir récepteur bouton-poussoir LED jaune bouton-poussoir LED verte émetteurMonter le récepteur (forme OLE-...) avec l'équerre de fixation. Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière. Le spot lumineux doit toucher la lentille du récepteur. Portée optimale seulement avec orientation précise.

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement focalisées; le plus faible changement de la position de montage peut provoquer un désalignement.
Aide au réglage
Pour orienter la cellule, l'émetteur possède une aide de réglage. En appuyant sur le bouton de réglage de l'émetteur, l'intensité de la lumière émise est augmentée jusqu'à ce que le spot lumière soit clairement visible. En appuyant encore une fois, la lumière émise est mise de nouveau à l'intensité normale. Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.
Important! mise en service
Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.
Réglage de la sensibilité en cas d'objets statiques

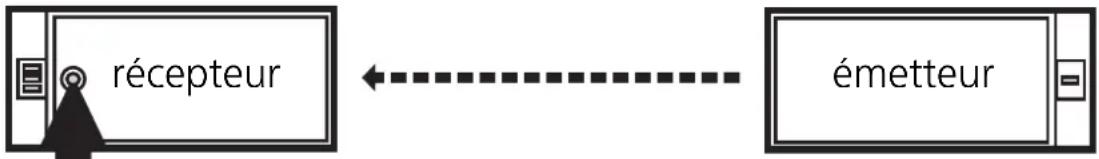

| 1 | Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. |
| La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation. | |

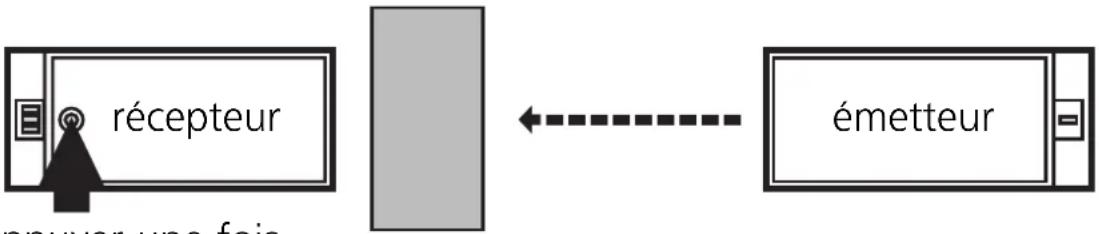

| 2 | Régler la sensibilitéavecl’objet. Appuyer une fois. |
| Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. |

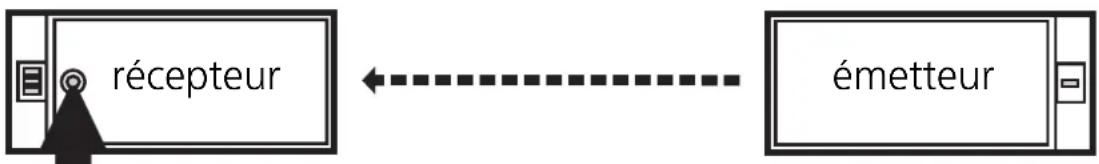

| 3 | Régler la sensibilité sans objet. |
Appuyer une fois. | |
| Les LED jaune et verte s’éteignent pendant env. 1s, après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement. |
Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.
Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.
Réglage de la sensibilité en cas d'objets mobiles

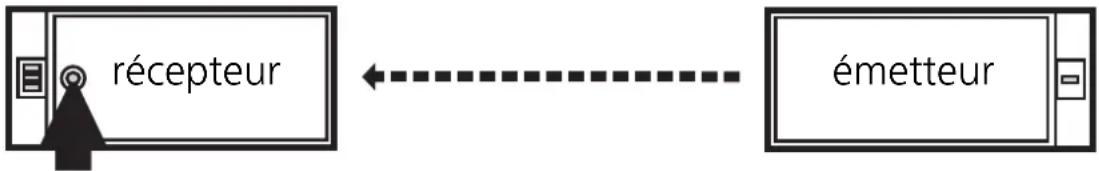

| 1 | Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. |
| La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation. |

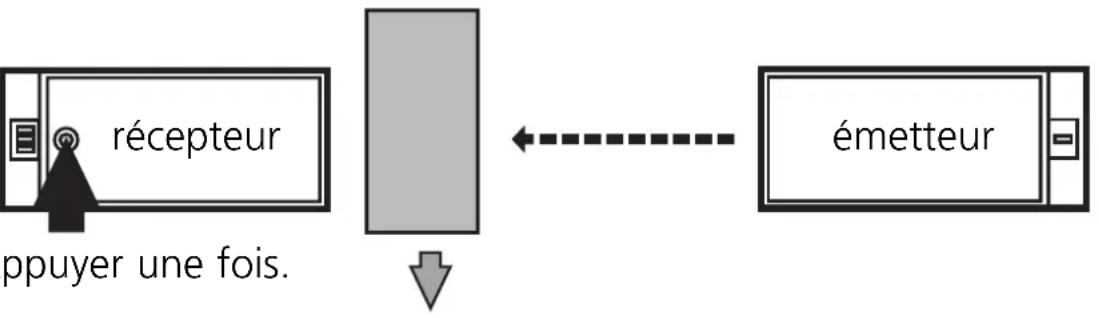

| 2 | Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l'optique.![]() |
| Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. |

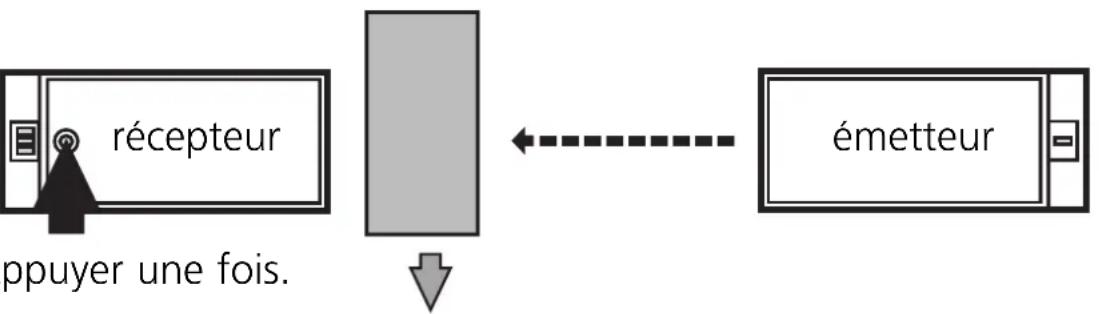

| 3 | Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.![]() |
| Les LED jaune et verte s’éteignent pendant env. 1s,après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement. |

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.
Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.
Réglage de la sensibilité maximale
• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
Programmation de la fonction de sortie
Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent. | ![]() | La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa). |
Fonctionnement
Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie diagnostique.
| LED verte allumée | L’appareil est operationnel. |
| LED jaune allumée | La sortie est commutée. |
| LED rouge allumée | Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles. |
| LED jaune + rouge | Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée). |
La sortie diagnostique
- Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
- Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
- Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.
Entretien
Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

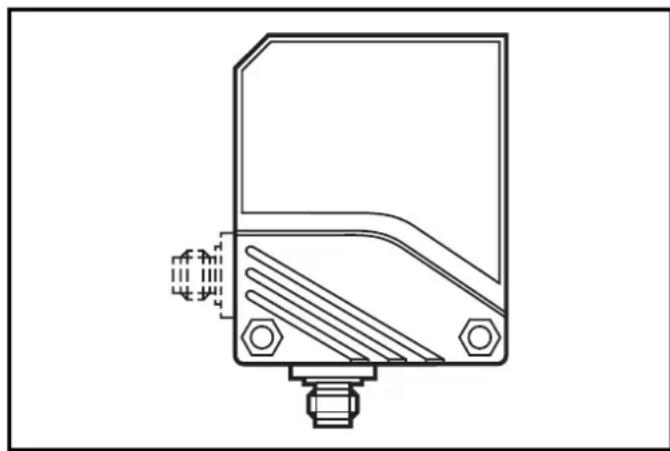

Détecteur avec connecteur
Détecteur avec connecteur
Pin 2 = fc-output
Détecteur avec connecteur
Pin 2 = fc-output
Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
Appuyer une fois.
Appuyer une fois.
Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.
