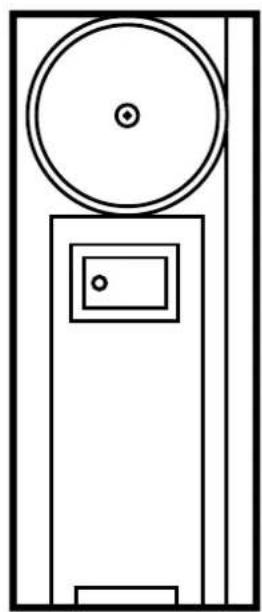

Type de produit	Aide au réglage laser
Marque	IFM
Modèle	EY3099
Classe laser	2
Puissance maximale	1 mW
Longueur d'onde	650 nm (rouge)
Alimentation	2 piles AAA (fournies)
Autonomie estimée	8 heures environ
Dimensions (L x l x H)	150 x 30 x 30 mm (estimation)
Poids (avec piles)	80 g (estimation)
Matériau	Plastique
Couleur	Noir/jaune (typique IFM)
Fonction principale	Alignement des barrières de sécurité laser
Applications	Barrages immatériels de sécurité, barrières multifaisceaux
Utilisation prévue	Réglage rapide d'émetteur et récepteur
Montage	Positionnement sur l'émetteur du barrage
Sécurité	Ne pas regarder dans le faisceau. Classe 2.
Entretien	Aucun entretien en fonctionnement normal
Nettoyage	Chiffon sec si nécessaire
Réparabilité	Réparation par le fabricant uniquement
Accessoires fournis	Piles AAA
Contenu de l'emballage	Pointeur laser, piles, notice d'utilisation

FOIRE AUX QUESTIONS - EY3099 IFM

A quoi sert l'IFM EY3099 ?

L'IFM EY3099 est une aide au réglage laser pour aligner les barrages immatériels de sécurité et barrières de sécurité multifaisceaux. Il émet un faisceau laser rouge visible pour faciliter l'orientation de l'émetteur, du récepteur et des miroirs.

Quelle est la classe laser de ce pointeur ?

Il s'agit d'un appareil de classe laser 2, avec une puissance maximale de 1 mW. Ne pas regarder directement dans le faisceau.

Puis-je l'utiliser comme pointeur laser pour des présentations ?

Non, l'appareil est conçu uniquement pour le réglage des barrières de sécurité. Son utilisation comme pointeur de présentation n'est pas recommandée et pourrait causer des blessures.

Comment remplacer les piles ?

Ouvrez le couvercle du compartiment à piles, retirez les piles usagées et insérez deux nouvelles piles AAA en respectant la polarité. Refermez le couvercle. Ne pas utiliser d'accumulateurs.

Quelle est la portée du faisceau laser ?

La portée dépend de l'application et des conditions d'éclairage. En usage typique, le faisceau est visible jusqu'à plusieurs mètres. La puissance de 1 mW est suffisante pour l'alignement.

Faut-il entretenir l'appareil ?

En fonctionnement normal, aucun entretien n'est nécessaire. Si l'appareil est sale, nettoyez-le avec un chiffon sec. En cas de non-utilisation prolongée, retirez les piles.

L'appareil est-il réparable ?

L'appareil ne doit être réparé que par le fabricant. Toute ouverture non autorisée peut exposer à des radiations dangereuses.

Comment utiliser l'EY3099 ?

Placez l'aide au réglage sur l'émetteur du barrage de sécurité. Activez-le avec le bouton. Orientez l'émetteur et le récepteur jusqu'à ce que le faisceau laser touche la même position sur les deux. Répétez à différents niveaux.

Quels sont les accessoires fournis ?

L'emballage contient le pointeur laser, des piles AAA et la notice d'utilisation.

Comment éliminer l'appareil en fin de vie ?

Respectez les réglementations nationales pour l'élimination des déchets électroniques. Les piles usagées doivent être recyclées séparément.

MODE D'EMPLOI EY3099 IFM

Notice d'utilisation

Aide au réglage laser pour

barrages immatériels de sécurité /

barrières de sécurité multifaisceaux

efector200®

EY3099

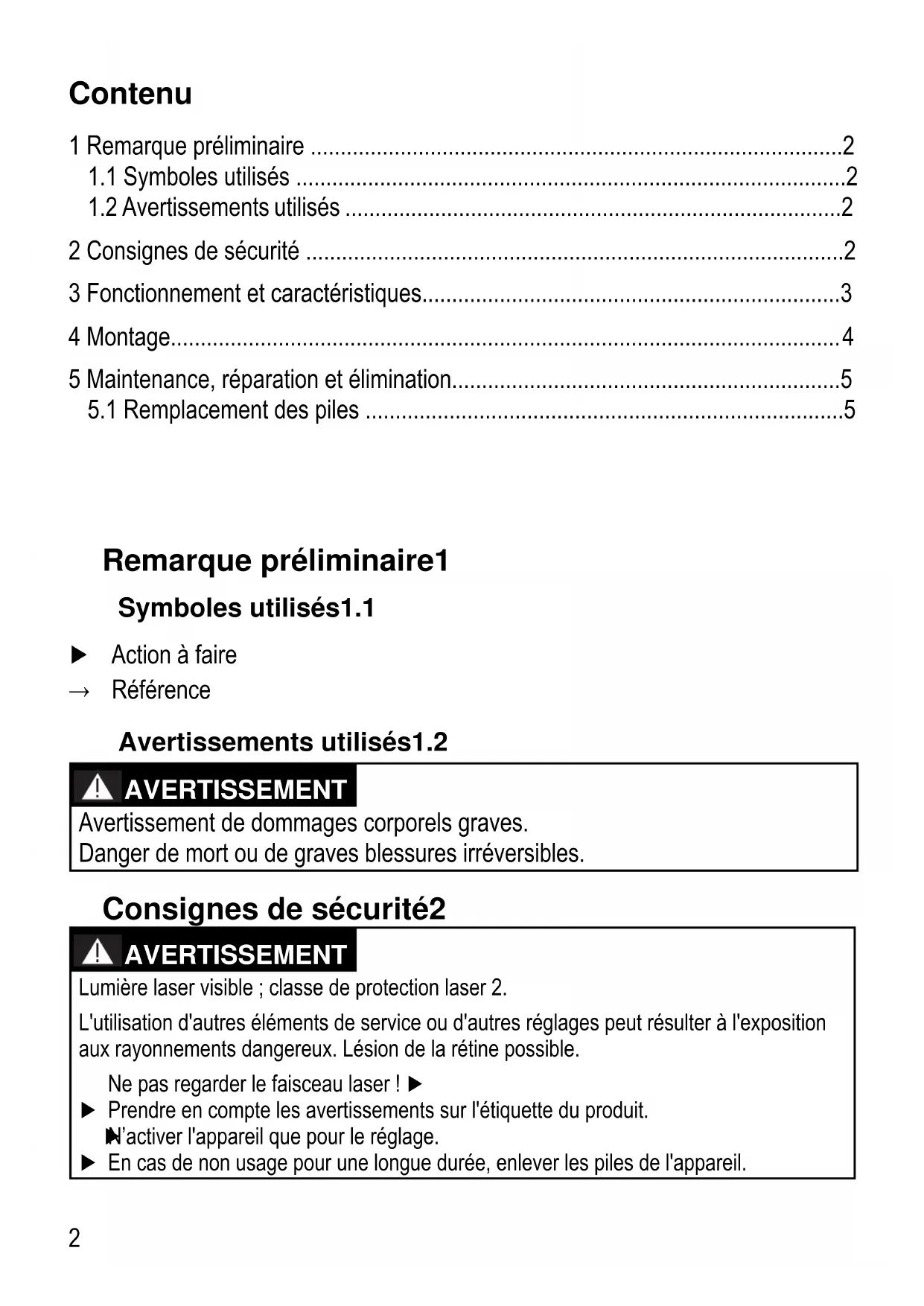

1 Remarque préliminaire ....2

1.1 Symboles utilisés ....2
1.2 Avertissements utilisés ....2

2 Consignes de sécurité ....2
3 Fonctionnement et caractéristiques....3
4 Montage....4
5 Maintenance, réparation et élimination....5
5.1 Remplacement des piles ....5

Remarque préliminaire1

Symboles utilisés1.1

▶ Action à faire
→ Référence

Avertissements utilisés1.2

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

Consignes de sécurité2

AVERTISSEMENT

Lumière laser visible ; classe de protection laser 2.

L'utilisation d'autres éléments de service ou d'autres réglages peut résulter à l'exposition aux rayonnements dangereux. Lésion de la rétine possible.

Ne pas regarder le faisceau laser ! ▶

▶ Prendre en compte les avertissements sur l'étiquette du produit.

▶N'activer l'appareil que pour le réglage.

En cas de non usage pour une longue durée, enlever les piles de l'appareil.

Etiquette du produit

Laser Laser RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT MAX POWER: 1 mW WAVELENGHT: 650 nm

Fonctionnement et caractéristiques3

L'aide au réglage laser sert au réglage rapide et simple des barrages immatériels de sécurité / barrières de sécurité multifaisceaux type OYxxxS.

L'appareil travaille avec de la lumière laser visible qui permet une orientation de l'émetteur et du récepteur ainsi d'un miroir de renvoi, s'il est utilisé.

Ne pas utiliser l'appareil comme pointeur laser pour, par exemple, des présentations.

Montage4

D'abord orienter les barrages immatériels de sécurité / barrières de sécurité ▶ multifaisceaux et le miroir de renvoi, si utilisé, sans l'aide au réglage laser.

▶ Insérer les piles fournies dans l'appareil. → 5.2 Remplacement des piles

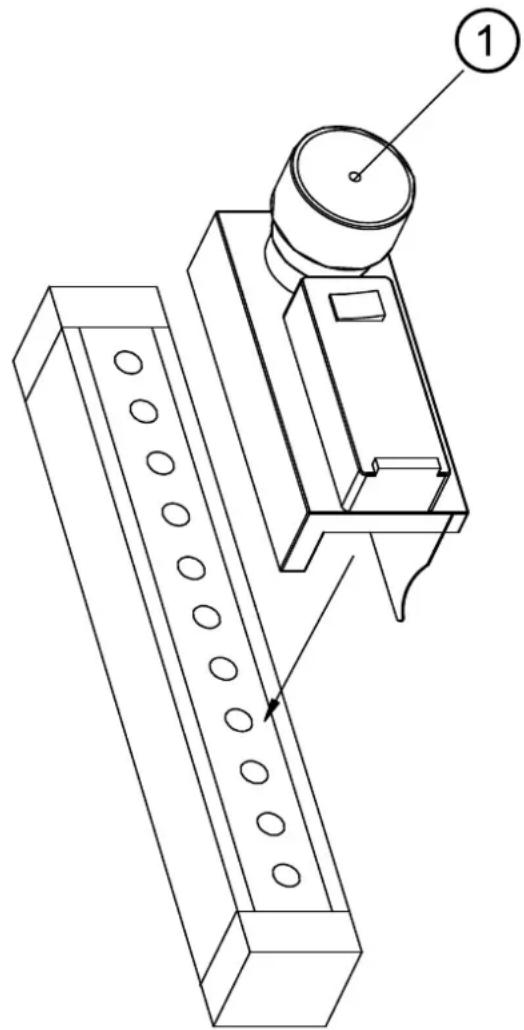

▶ Positionner l'aide au réglage laser sur l'émetteur (→ Figure 1). S'assurer de la position correcte.

Assurez vous qu'il n'y ait personne dans la zone des faisceaux laser.

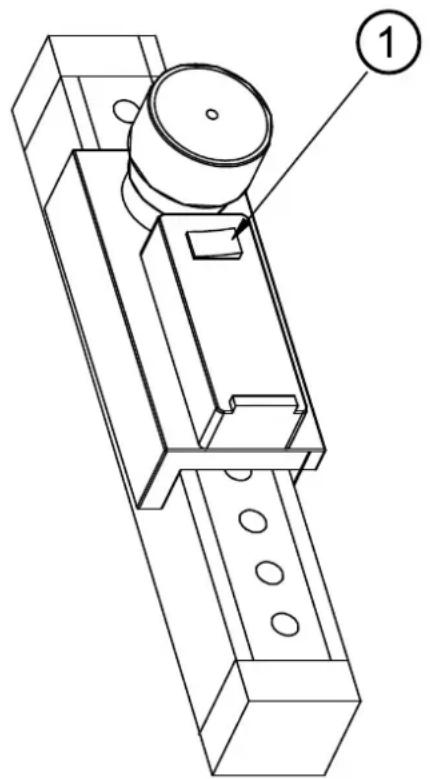

Activer l'aide au réglage laser (→ Figure 2). ▶

Orienter l'émetteur, le récepteur et éventuellement le miroir de renvoi jusqu'à ce que le faisceau laser se trouve à la même position sur l'émetteur et le récepteur.

Pour un réglage correcte répéter la procédure en haut, au milieu et en bas du barrage immatériel de sécurité / de la barrière de sécurité multifaisceaux.

Figure 1 Figure 2
1: Sortie faisceau laser 1: Bouton Activé / Desactivé

Maintenance, réparation et élimination5

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Remplacer les piles5.1

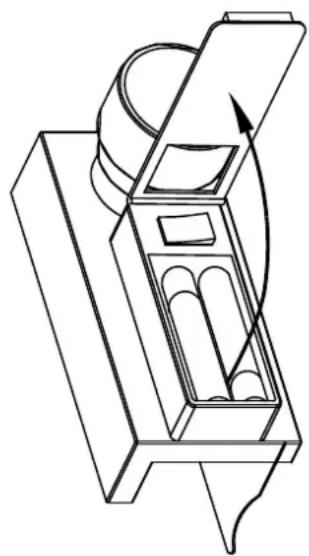

Ouvrir le couvercle du compartiment à piles (→ Figure). ▶

Enlever toutes les piles vides et les remplacer par de nouvelles piles de type ▶ AAA. Ne pas utiliser des accumulateurs.

Lors de l'insertion des piles, respecter la polarité indiquée.

Fermer le couvercle du compartiment à piles.

S'assurer d'une élimination écologique des piles vides ▶

En cas de non usage pour une longue durée, enlever les piles de l'appareil.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
