| Type de produit | Barrière photoélectrique laser (émetteur et récepteur) |
| Marque | IFM |
| Modèle | O5E700 (récepteur) / O5S700 (émetteur) |
| Catégorie | Pointeur laser |
| Classe laser | Classe 1 (EN/IEC 60825-1) |
| Tension d'alimentation | 10…36 V DC |
| Type de sortie | PNP, normalement ouvert (NO) |
| Fonction principale | Détection sans contact d'objets par barrage laser |
| Indication visuelle | LED jaune pour état de commutation |
| Réglage de sensibilité | Par apprentissage avec et sans objet (boutons OUT on/OUT off) |
| Verrouillage des touches | Oui, par pression simultanée de 10 s sur OUT on et OUT off |
| Conditions de montage | Orientation précise émetteur/récepteur pour portée optimale |
| Raccordement électrique | Connecteur M12 à 4 broches (broche 1 : L+, broche 3 : L-, broche 4 : sortie) |
| Entretien et nettoyage | Nettoyer les lentilles avec un chiffon doux sans solvant |
| Sécurité | Laser classe 1 : sécurité oculaire en utilisation normale |
| Réparabilité | Ne pas ouvrir le boîtier, aucune pièce réparable par l'utilisateur |
FOIRE AUX QUESTIONS - O5E700 IFM
Questions des utilisateurs sur O5E700 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pointeur laser au format PDF gratuitement ! Retrouvez votre notice O5E700 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil O5E700 de la marque IFM.

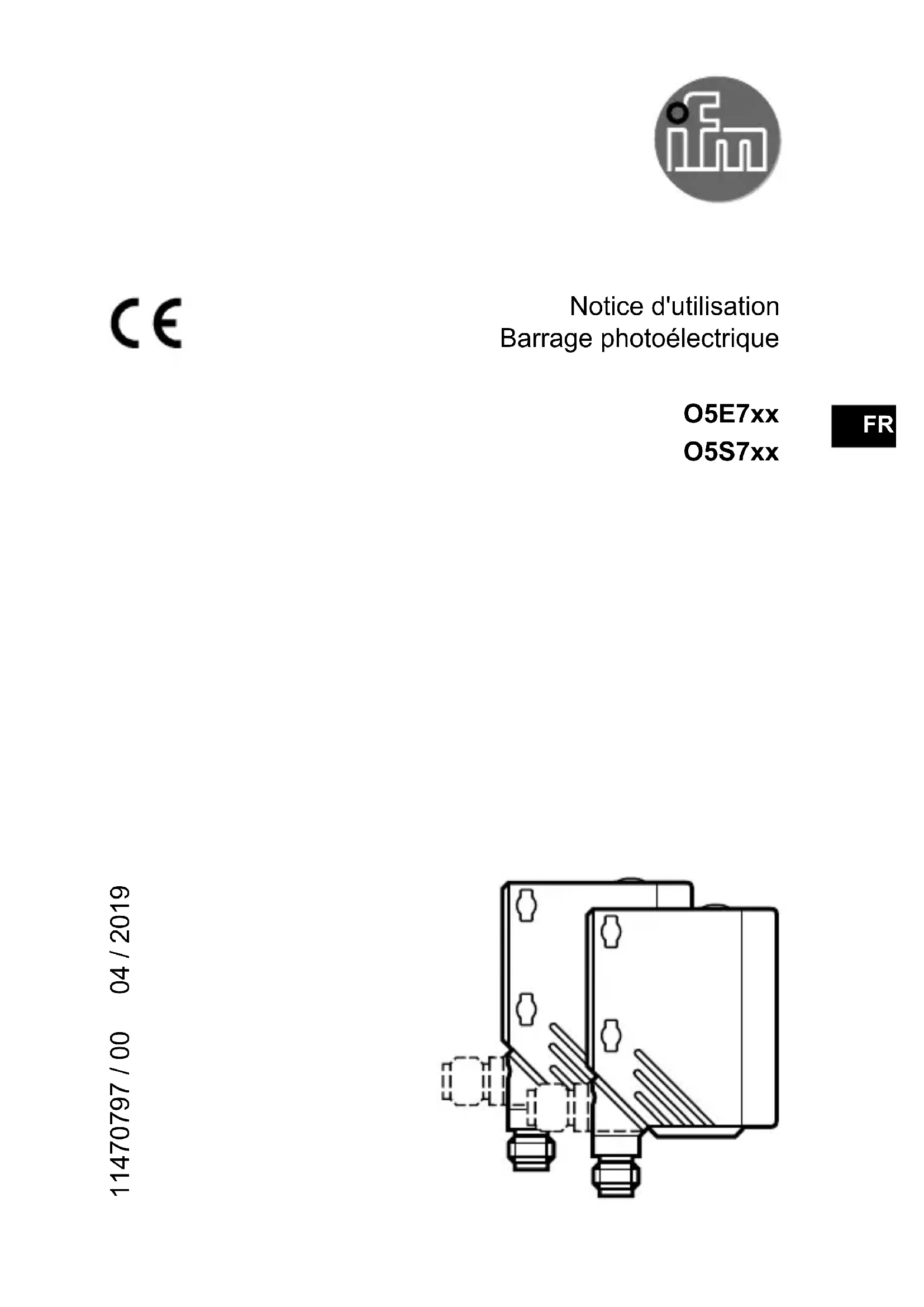

MODE D'EMPLOI O5E700 IFM
Notice d'utilisation Barrage photoélectrique
O5E7xx
O5S7xx
11470797 / 00 04 / 2019
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Selon la homologation culus
Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux.
Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.
EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR
Part 1040 à l'exception des déviations suivantes Laser Notice No. 50, juin 2007
Position de l'étiquette du produit Etiquette supplémentaire


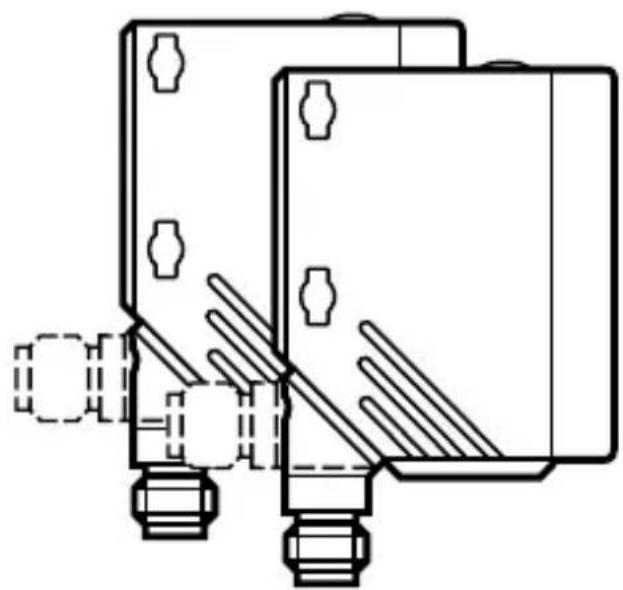

3 Fonctionnement et caractéristiques
Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Monter le récepteur (O5E...) à l'aide d'un dispositif de fixation. ▶ Orienter l'émetteur (O5S...) vers le récepteur et le fixer.
Portée maximale seulement en cas d'orientation exacte.

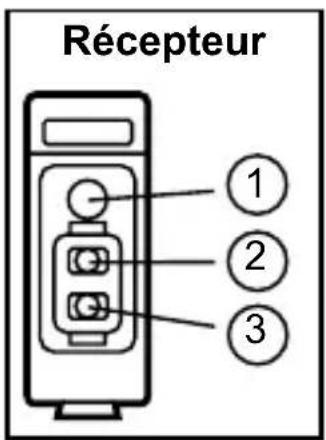

5 Éléments de service et d'indication
L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ▶ Alimentation selon EN 50178.
▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :
Récepteur DC PNP
Emetteur DC
broche 1 = L+ (10...36 V DC)
(broche 2 = non utilisée)
broche 3 = L-
(broche 2 = non utilisée)
broche 3 = L-
(broche 4 = non utilisée)
7.1 L'appareil doit commuter lorsque l'objet est détecté
| 1 | ► Positionner l'objet. | ||
 | — |  | |
| Récepteur Emetteur | — | ||
| ► Appuyer sur [OUT on] pendant 2 s.> Le réglage de la sensibilité est effectué sur l'objet.> La LED jaune clignote. | |||
| 2 | ► Enlever l'objet. | ||
 | — |  | |
| Récepteur Emetteur | |||
| ► Appuyer sur [OUT off].> Le réglage de la sensibilité est effectué sans l'objet.> La LED jaune s'éteint. La programmation est terminée. | |||
7.2 L'appareil ne doit pas commuter lorsque l'objet est détecté
▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off]. ▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].
Le réglage peut également être effectué d'abord sans objet et puis avec objet.
7.3 Réglage de la sensibilité maximale
Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie.
L'appareil doit commuter lorsque l'objet est détecté.
D'abord appuyer sur [OUT on] et ensuite sur [OUT off].
L'appareil doit commuter lorsque l'objet n'est pas détecté.
▶ D'abord appuyer sur [OUT off], ensuite sur [OUT on].
7.4 Programmation non réussie
La LED clignote rapidement, 8 Hz.
- Différence de la valeur mesurée trop faible.
- Temps de programmation max. de 15 min. dépassé.
7.5 Verrou électronique
Verrouillage ou déverrouillage des boutons-poussoirs
▶ Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.
La validation est indiquée par un changement de l'état de la LED.
8 Fonctionnement
▶ Vérifier le bon fonctionnement de l'appareil.
La LED est allumée lorsque la sortie de commutation est commutée.
9 Maintenance, réparation, élimination
▶ Dégager les panneaux transparents situés devant la lentille de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique. ▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
