MODE D'EMPLOI OGP701 IFM
Notice d'utilisation Détecteur reflex

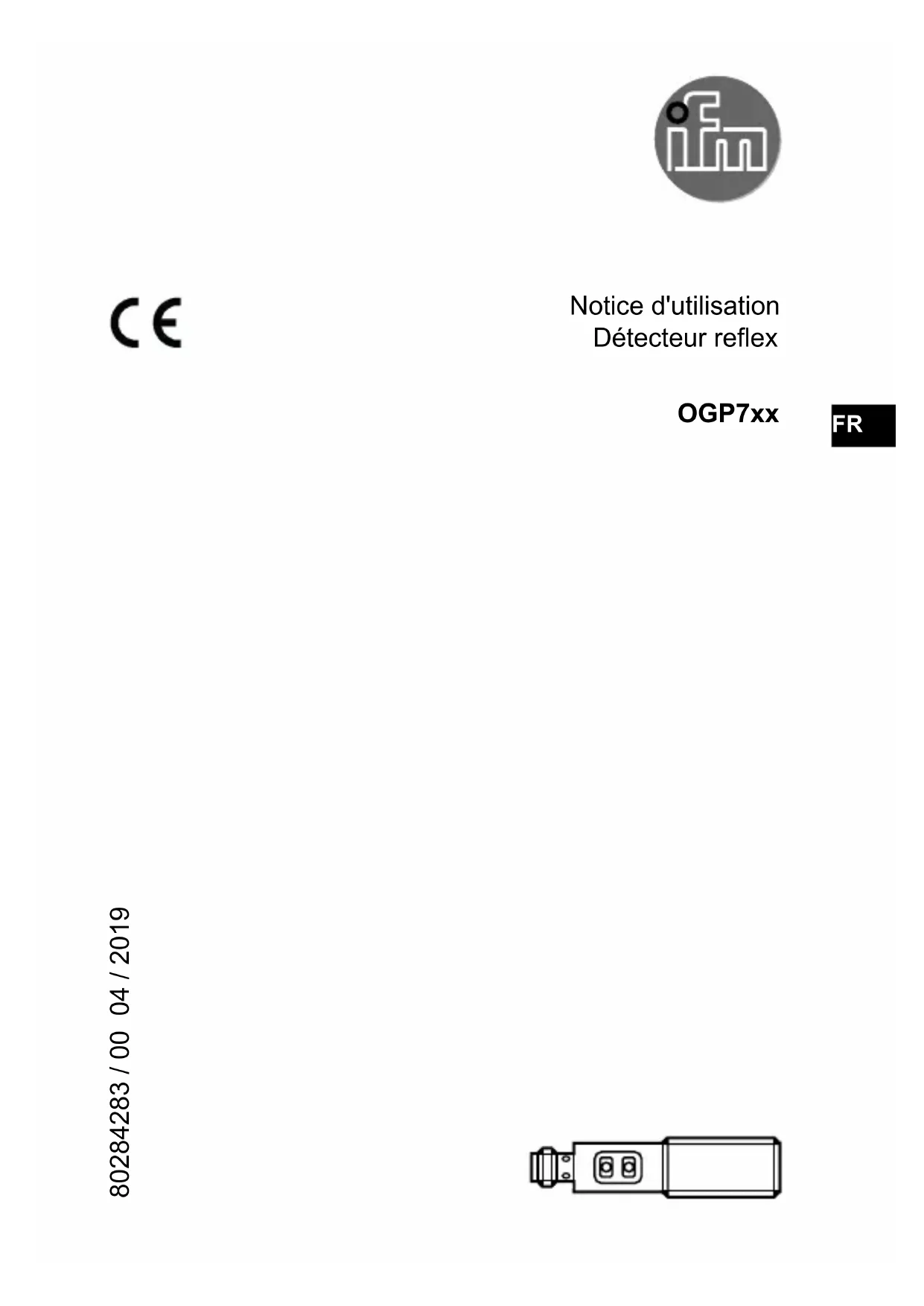

OGP7xx
80284283 / 00 04 / 2019
1 Remarque préliminaire
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Consignes de sécurité
Selon la homologation cULus
Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.
Lumière laser visible; APPAREIL A LASER DE CLASSE 1.
EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR
Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

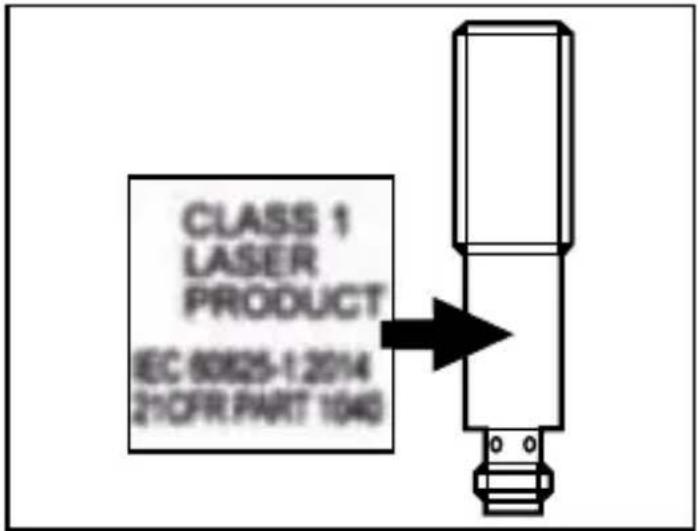

Position de l'étiquette du produit Etiquette supplémentaire
3 Fonctionnement et caractéristiques
En combinaison avec un réflecteur "nid d'abeille" ou une bande adhésive, le détecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portée („range“): www.ifm.com → Select your country → Fiche technique : p. ex. OGE700.
4 Montage
▶ Fixer le réflecteur "nid d'abeille" ou la bande adhésive derrière l'objet à détecter.

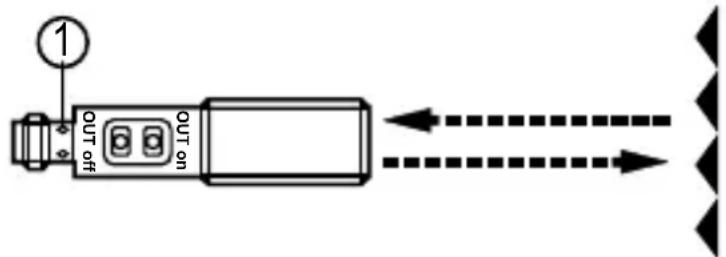

▶ Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation.
Portée maximale seulement en cas d'orientation exacte.
5 Raccordement électrique
L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Alimentation selon EN 50178.
▶ Mettre l'installation hors tension.

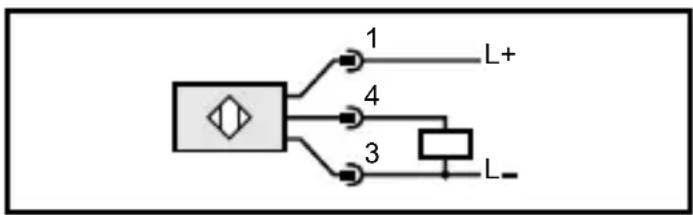

▶ Raccorder l'appareil comme suit :
DC PNP
broche 1 = L + (10...36 V DC)
broche 3 = L-
(broche 2 = non utilisée)
6 Réglage
6.1 L'appareil doit commuter lorsque l'objet est détecté

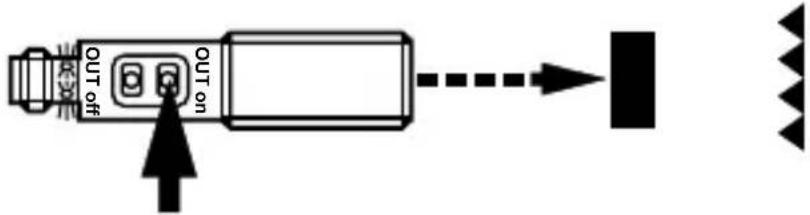

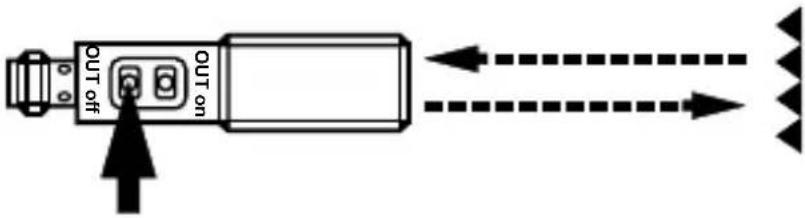

| 1 | ► Positionner l'objet. |
| ► Appuyer sur [OUT on] pendant 2 s.> La LED clignote. | |
| 2 | ► Enlever l'objet. |
| ► Appuyer sur [OUT off].> La LED s'éteint. La programmation est terminée. |
6.2 L'appareil ne doit pas commuter lorsque l'objet est détecté
▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.
▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].
Le réglage peut également être effectué d'abord sans objet et puis avec objet.
6.3 Réglage de la sensibilité maximale
▶ Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie.
L'appareil doit commuter lorsque l'objet est détecté.
D'abord appuyer sur [OUT on], ensuite sur [OUT off].
L'appareil doit commuter lorsque l'objet n'est pas détecté
D'abord appuyer sur [OUT off], ensuite sur [OUT on].
6.4 Programmation non réussie
La LED jaune clignote rapidement (8 Hz).
- Différence de la valeur mesurée trop faible.
- Temps de programmation max. de 15 min. dépassé.
6.5 Verrou électronique
Verrouillage ou déverrouillage des boutons-poussoirs
Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.
La validation est indiquée par un changement de l'état de la LED.
7 Fonctionnement
▶ Vérifier le bon fonctionnement de l'appareil.
La LED est allumée lorsque la sortie de commutation est commutée.
8 Maintenance, réparation et élimination
▶ Dégager le panneau transparent situé devant la lentille de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
Données techniques et informations supplémentaires à www.ifm.com
