Type de produit	Détecteur de distance optique (pointeur laser)
Marque	IFM
Modèle	O5D150
Plage de mesure	0,03 à 2 m
Suppression de l'arrière-plan	Jusqu'à 20 m
Type de sortie	PNP/NPN, normalement ouvert (NO) et normalement fermé (NF)
Interface de communication	IO-Link
Alimentation	10-30 V DC selon EN 50178
Affichage	Alphanumérique 3 digits + LED verte (fonctionnement) et LED jaune (commutation)
Classe laser	1 (EN/CEI 60825-1:2007 et 2014)
Protection	Court-circuit, verrouillage électronique des touches
Matériau du boîtier	Plastique (non ouvrable)
Réparabilité	Non réparable par l'utilisateur, aucun composant interne accessible
Nettoyage	Nettoyer le panneau transparent devant la lentille avec un chiffon sec ; ne pas utiliser de solvants
Conditions de montage	Objet dans la plage 0,03-2 m ; éviter les surfaces réfléchissantes au-delà de 20 m
Raccordement électrique	Connecteur femelle ifm : 1=brun (+), 2=blanc (OUT2 NF), 3=bleu (-), 4=noir (OUT1 NO/IO-Link)

FOIRE AUX QUESTIONS - O5D150 IFM

Comment régler la distance de commutation ?

Positionnez l'objet, puis utilisez les boutons [+] (augmenter) et [-] (réduire) pour ajuster la seuil. La valeur clignote pendant le réglage. La LED jaune s'allume lorsque l'objet est détecté.

Que signifie le message d'erreur [++] ?

L'affichage [++] indique un excès de lumière, par exemple dû à des surfaces réfléchissantes dans le faisceau. Dans ce cas, la sortie de commutation est désactivée (OFF). Vérifiez l'environnement et supprimez les reflets.

Comment verrouiller les touches pour éviter une fausse programmation ?

Maintenez les boutons [+] et [-] enfoncés simultanément jusqu'à ce que [Loc] s'affiche. Pour déverrouiller, répétez l'opération jusqu'à voir [uLo].

Quelle est la classe laser de ce détecteur ?

L'appareil est un laser de classe 1 conforme aux normes EN/CEI 60825-1:2007 et 2014. Il est sans danger pour les yeux dans des conditions normales d'utilisation.

Comment nettoyer l'optique ?

Nettoyez le panneau transparent situé devant la lentille avec un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager le plastique.

Quelle est la portée maximale de détection ?

La plage de mesure est de 0,03 à 2 mètres. La suppression de l'arrière-plan est efficace jusqu'à 20 mètres. Au-delà, les mesures peuvent être ambiguës.

Puis-je utiliser le détecteur en mode NPN ?

Oui, l'appareil peut être configuré en mode PNP ou NPN. La sortie OUT1 (broche 4) est normalement ouverte (NO) et supporte IO-Link, tandis que OUT2 (broche 2) est normalement fermée (NF). Consultez le schéma de raccordement pour les couleurs des fils.

Que faire si l'affichage indique [nEA] ?

[nEA] signifie que l'objet se trouve en dehors de la plage de mesure minimale (< 30 mm). Rapprochez l'objet dans la plage 30 mm à 2 m.

Comment réinitialiser l'appareil aux réglages d'usine ?

La notice ne décrit pas de réinitialisation d'usine. Vous pouvez toutefois déverrouiller les touches ([uLo]) et ajuster les paramètres manuellement. Pour une réinitialisation complète, utilisez l'interface IO-Link avec un outil de paramétrage.

Que faire en cas de court-circuit sur les sorties ?

Si l'affichage montre [SC], une sortie est en court-circuit. Mettez l'installation hors tension, vérifiez le câblage et le récepteur, puis remettez sous tension. Si le défaut persiste, l'appareil peut être endommagé.

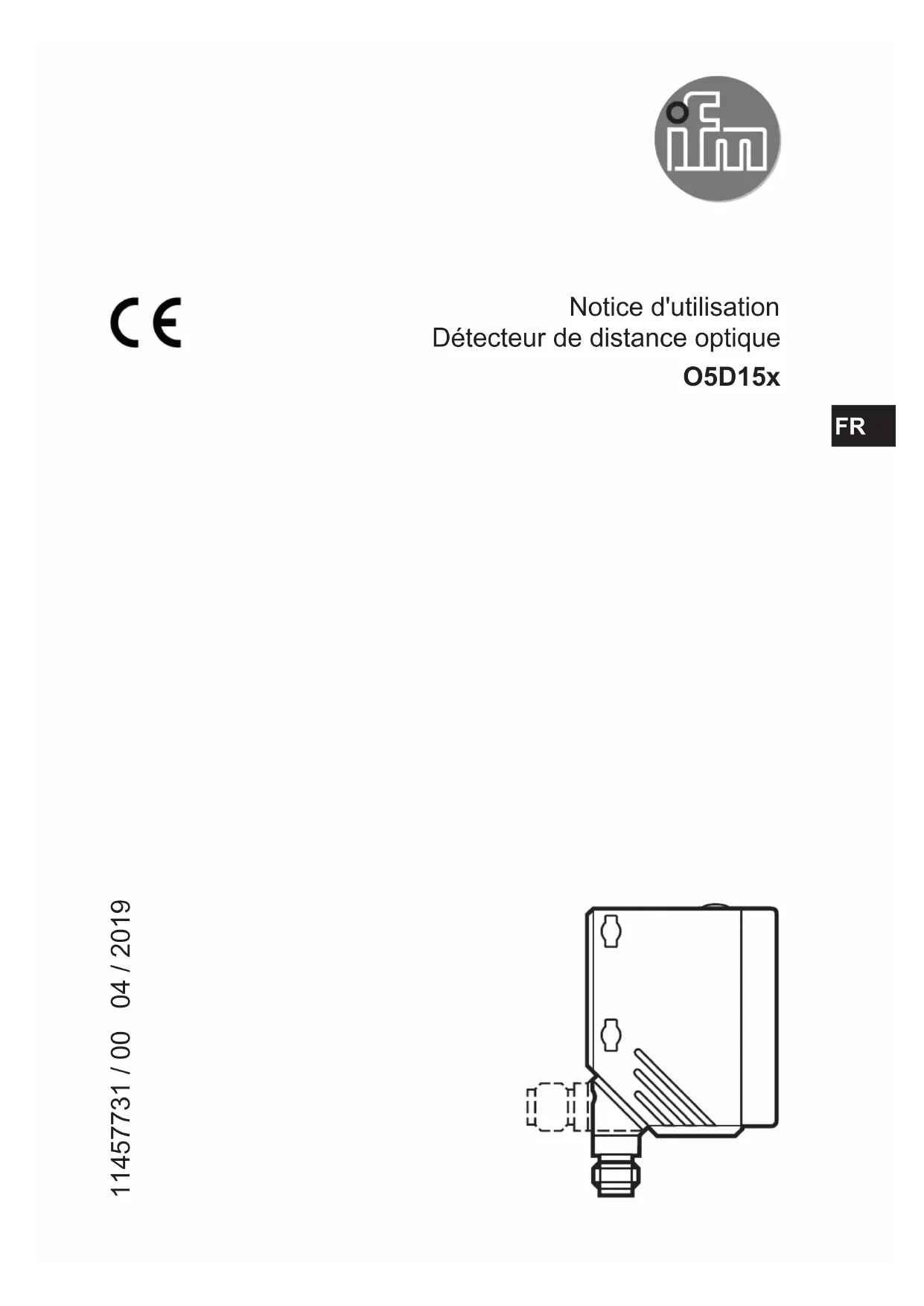

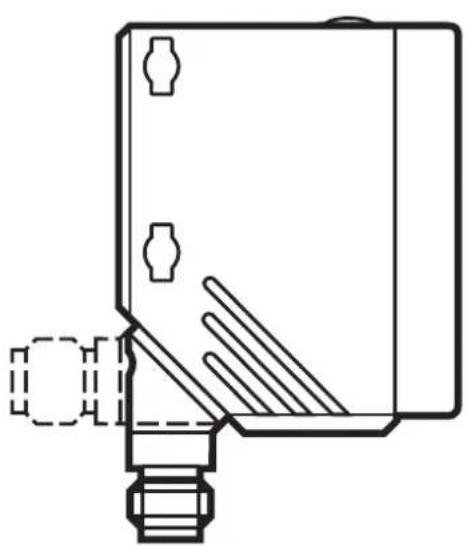

MODE D'EMPLOI O5D150 IFM

Notice d'utilisation Détecteur de distance optique

O5D15x

FR

11457731 / 00 04 / 2019

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 3
3 Fonctionnement et caractéristiques 4
3.1 Applications 4
4 Montage. 5
4.1 Conditions de montage 5
5 Eléments de service et d'indication 5
6 Raccordement electrique. 6
7 Reglages. 7
7.1 L'appareil doit commuter lorsque l'objet est détecté 7
8 IO-Link 7
8.1 Informations generales 7
8.2 Informations spécifiques à l'appareil 7
8.3 Outils de paramétrage 8
9 Fonctionnement 8
9.1 Verrou electronique 8
9.2 Messages d'erreur 8
10 Maintenance, réparation et élimination 9

1 Remarques préliminaires

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence croisee

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

L'appareil qui est décrit ici constitue un composant à intégrer dans un système.

• La sécurité du système est sous la responsabilité de l'instructor du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

FR

• Assurer une protection efficace des appareils et des cables contre l'endommagement.

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les Presents exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 est conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

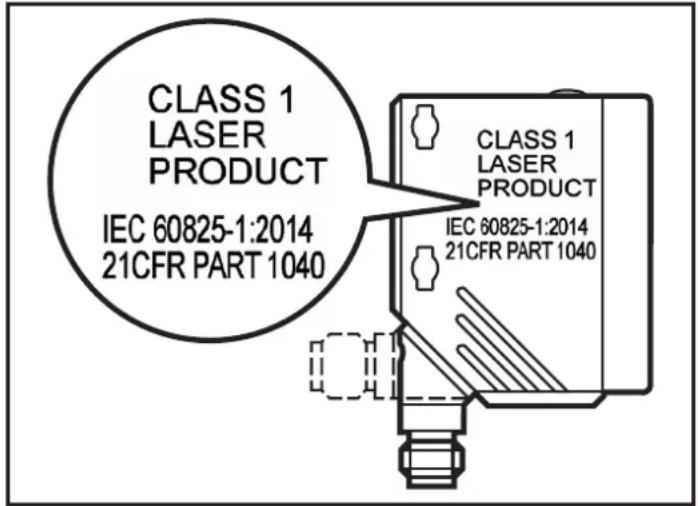

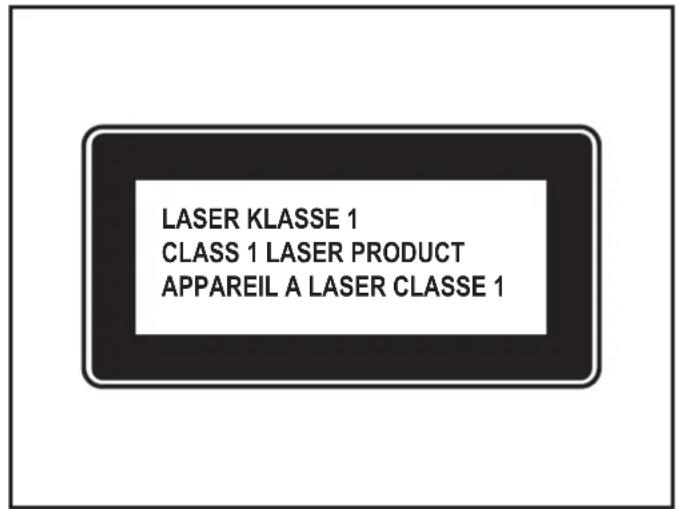

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

• Le détector de distance optique mesure des distances entre 0,03 jusqu'à 2 m.
• Il a une suppression de l'arrière-plan jusqu'à 20 m.
• Les sorties de commutation sont antivalentes.

La distance entre le détecteur et l'arrière-plan doit être limite à max. 20 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës 4.1 Conditions de montage.

4 Montage

4.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,03...2 m.

Tout objet situé au-delà du seuil de commutation régle est supprimé jusqu'à 20 m.

Les surfaces réfléchissantes se trouvant directement dans le faisceau du détecteur - même dans une plage >20m - doivent être évitées par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

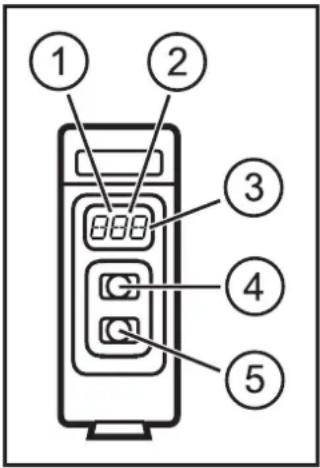

5 Éléments de service et d'indication

1:LED vertefonctionnement
2: LED jaune : état de commutation
3: Affichage alphanumeric à 3 digits
4: Portée +
5: Portée -

6 Raccordement électrique

L'appareil doit être raccordé par un electricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

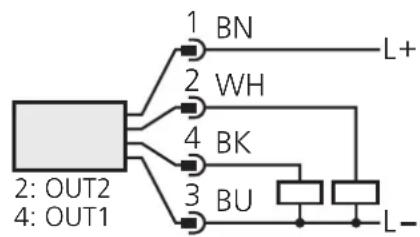

DC PNP

4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

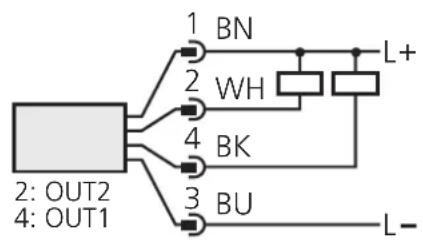

DC NPN

4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

7 Réglages

7.1 L'appareil doit commuter lorsque l'objet est détecté

Positionner l'objet.

Appuyer sur le bouton [+] pour augmenter la portée.

La valeur de la distance, en cours de réglage, clignote.
La LED jaune est allumée quand l'objet est détecté.

Appuyer sur le bouton [-] pour réduire la portée.

La valeur de la distance, en cours de réglage, clignote.
Durant le fonctionnement, la valeur de la distance de l'objet detecté est affichée.

8 IO-Link

8.1 Informations generales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link). L'interface IO-Link permet l'accès direct aux paramétres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un cable adaptateur USB.

Vous trouvezplusd'informations surIO-Link surwww.ifm.com.

8.2 Informations spécifiques à l'appareil

Vous trouvrez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com.

8.3 Outils de paramétrage

Vous trouvrez toutes les informations nécessaires concernant le matériel IO-Link et logiciel sur www.ifm.com.

9 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED est allumée lorsque la sortie de commutation est commutée.
La valeur de la distance de l'objet détecté est affichée.

9.1 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

Verrouiller

S'assurer que l'appareil est en mode de fonctionnement normal.
Maintainir appuyer [+] + [-] jusqu'ace que [Loc] soit affiché.

L'appareil est verrouillé.

Déverrouiller

Maintainir appuyer [+] +[-] jusqu'ace que [uLo] soit affiché.

L'appareil est déverrouillé.

9.2 Messages d'erreur

Affichage Cause	possible Sortie de commutation
		[Hno] [Hnc]
[++]	Trop de luminière, par ex. surfaces réfléchissantes	ON OFF
[-] Pas assez de luminière, aucun objet OFF ON
nEA	Objet à mesurer hors de l'étendue de mesure < 30 mm	ON OFF
[FAr]	Objet à mesurer hors de l'étendue de mesure > 2500 mm	OFF ON
[ERP]	Plausibilité (p.ex. objet trop rapide)	inchangé	inchangé
[SC]	Court-circuit sur la sortie de commutation

10 Maintenance, réparation et élimination

Dégager le panneau transparent situé devant la lentille de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abimer la matière plastique.
- Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouveaucun composant réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
