Produkttyp	Laser-Justierhilfe
Marke	IFM
Modell	EY3099
Laserklasse	2
Maximale Leistung	1 mW
Wellenlänge	650 nm (rot)
Stromversorgung	2 AAA-Batterien (im Lieferumfang enthalten)
Geschätzte Betriebsdauer	ca. 8 Stunden
Abmessungen (L x B x H)	150 x 30 x 30 mm (geschätzt)
Gewicht (mit Batterien)	80 g (geschätzt)
Material	Kunststoff
Farbe	Schwarz/Gelb (typisch IFM)
Hauptfunktion	Ausrichtung von Laser-Sicherheitsbarrieren
Anwendungen	Lichtschranken, Mehrstrahl-Sicherheitsbarrieren
Verwendungszweck	Schnelle Ausrichtung von Sender und Empfänger
Montage	Platzierung auf dem Sender der Lichtschranke
Sicherheit	Nicht in den Strahl blicken. Klasse 2.
Wartung	Keine Wartung im Normalbetrieb
Reinigung	Trockenes Tuch bei Bedarf
Reparierbarkeit	Nur durch den Hersteller reparieren
Mitgeliefertes Zubehör	AAA-Batterien
Verpackungsinhalt	Laserpointer, Batterien, Bedienungsanleitung

Häufig gestellte Fragen - EY3099 IFM

Wozu dient der IFM EY3099?

Der IFM EY3099 ist eine Laser-Justierhilfe zum Ausrichten von Lichtschranken und Mehrstrahl-Sicherheitsbarrieren. Er sendet einen sichtbaren roten Laserstrahl aus, um die Ausrichtung von Sender, Empfänger und Spiegeln zu erleichtern.

Welche Laserklasse hat dieser Pointer?

Es handelt sich um ein Gerät der Laserklasse 2 mit einer maximalen Leistung von 1 mW. Nicht direkt in den Strahl blicken.

Kann ich es als Laserpointer für Präsentationen verwenden?

Nein, das Gerät ist ausschließlich für die Ausrichtung von Sicherheitsbarrieren konzipiert. Eine Verwendung als Präsentationspointer wird nicht empfohlen und könnte Verletzungen verursachen.

Wie wechsle ich die Batterien?

Öffnen Sie den Deckel des Batteriefachs, entnehmen Sie die alten Batterien und legen Sie zwei neue AAA-Batterien unter Beachtung der Polarität ein. Schließen Sie den Deckel. Verwenden Sie keine Akkus.

Wie weit reicht der Laserstrahl?

Die Reichweite hängt von der Anwendung und den Lichtverhältnissen ab. Im typischen Einsatz ist der Strahl bis zu mehreren Metern sichtbar. Die Leistung von 1 mW reicht für die Ausrichtung aus.

Muss das Gerät gewartet werden?

Im Normalbetrieb ist keine Wartung erforderlich. Wenn das Gerät verschmutzt ist, reinigen Sie es mit einem trockenen Tuch. Bei längerer Nichtbenutzung entfernen Sie die Batterien.

Ist das Gerät reparierbar?

Das Gerät darf nur vom Hersteller repariert werden. Jegliches unbefugtes Öffnen kann gefährlicher Strahlung aussetzen.

Wie verwende ich den EY3099?

Setzen Sie die Justierhilfe auf den Sender der Sicherheitslichtschranke. Schalten Sie sie mit dem Knopf ein. Richten Sie Sender und Empfänger so aus, dass der Laserstrahl auf beiden dieselbe Position trifft. Wiederholen Sie dies auf verschiedenen Höhen.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält den Laserpointer, AAA-Batterien und die Bedienungsanleitung.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Beachten Sie die nationalen Vorschriften zur Entsorgung von Elektronikschrott. Verbrauchte Batterien müssen separat recycelt werden.

BEDIENUNGSANLEITUNG EY3099 IFM

Laser-Justierhilfe für

Sicherheits-Lichtvorhänge / -Lichtgitter

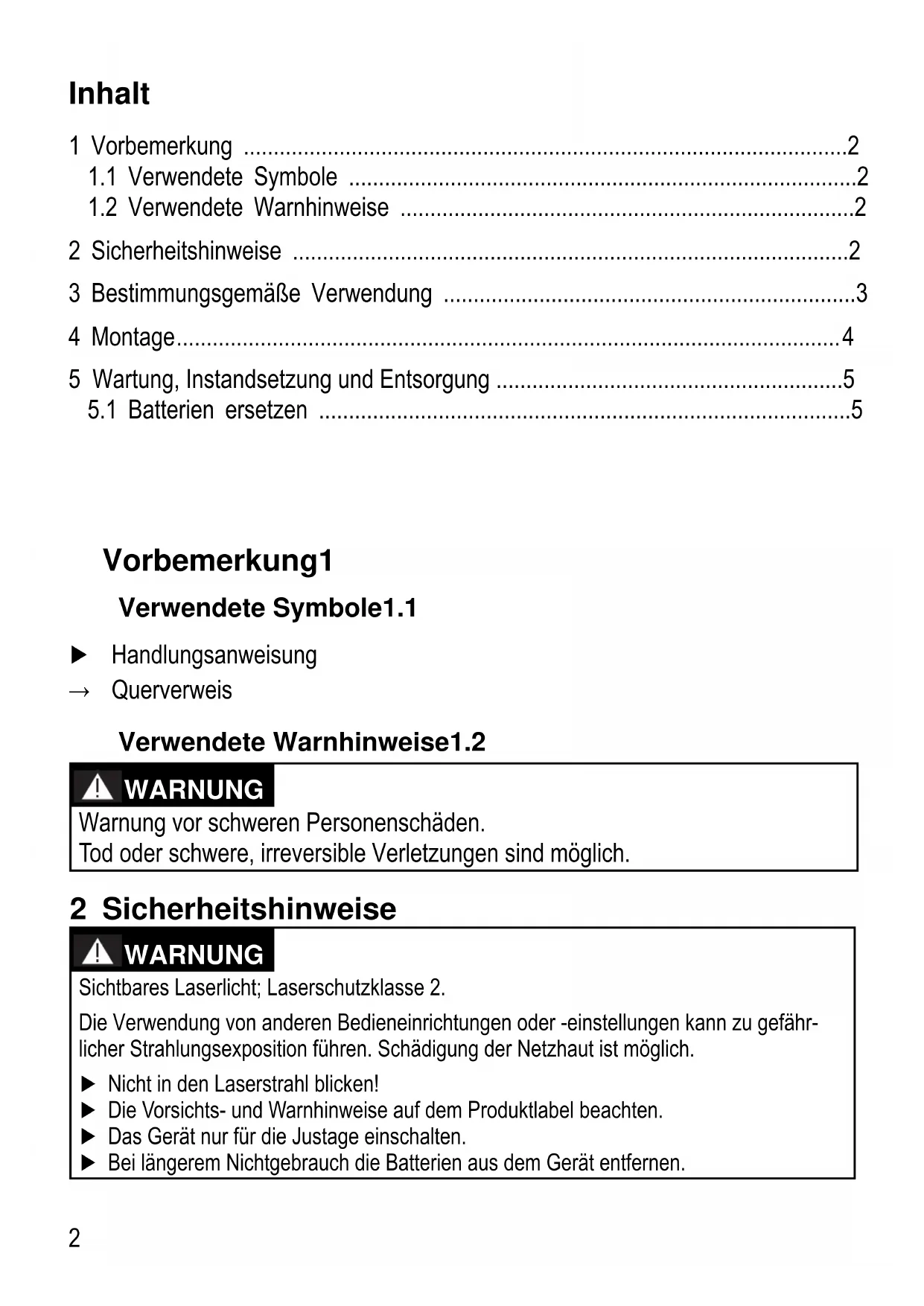

1 Vorbemerkung 2
1.1 Verwendete Symbole 2
1.2 Verwendete Warnhinweise ....2
2 Sicherheitshinweise ....2
3 Bestimmungsgemäße Verwendung ....3
4 Montage....4
5 Wartung, Instandsetzung und Entsorgung ....5
5.1 Batterien ersetzen ....5

Vorbemerkung1

Verwendete Symbole1.1

▶ Handlungsanweisung
→ Querverweis

Verwendete Warnhinweise1.2

WARNUNG

Warnung vor schweren Personenschäden.

Tod oder schwere, irreversible Verletzungen sind möglich.

2 Sicherheitshinweise

WARNUNG

Sichtbares Laserlicht; Laserschutzklasse 2.

Die Verwendung von anderen Bedieneinrichtungen oder -einstellungen kann zu gefährlicher Strahlungsexposition führen. Schädigung der Netzhaut ist möglich.

▶ Nicht in den Laserstrahl blicken!
▶ Die Vorsichts- und Warnhinweise auf dem Produktlabel beachten.
▶ Das Gerät nur für die Justage einschalten.
▶ Bei längerem Nichtgebrauch die Batterien aus dem Gerät entfernen.

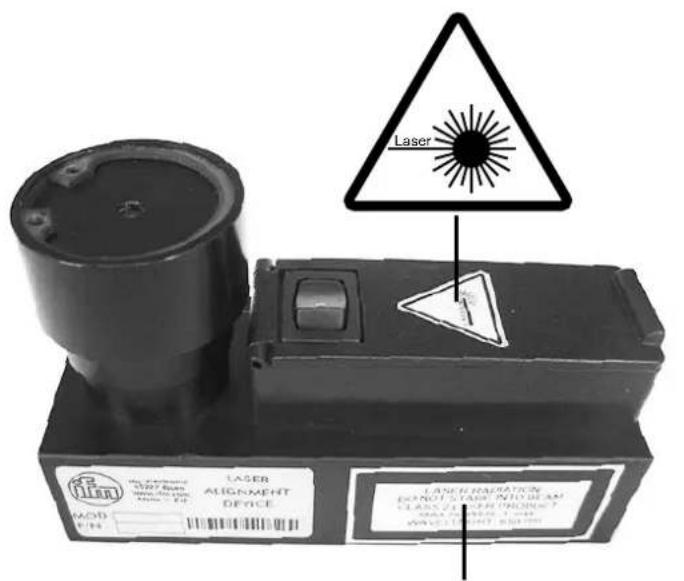

Produktlabel

Laser ALIGNMENT DEVICE MOD MIN LABORATION EXPOUT STAIR WITH DRAM CLASS 21 FOR DRAIN? MAX 100% MAX 500%

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT MAX POWER: 1 mW WAVELENGHT: 650 nm

DE

Bestimmungsgemäße Verwendung3

Die Laser-Justierhilfe dient zur schnellen und einfachen Justage der Sicherheits-Lichtvorhänge / -Lichtgitter der Bauform OYxxxS.

Das Gerät arbeitet mit sichtbarem Laserlicht, das ein einfaches Ausrichten des Senders und Empfängers, sowie eventuell verwendeter Umlenkspiegel, ermöglicht.

Das Gerät nicht als Laserpointer für z. B. Präsentationen verwenden.

Montage4

Zunächst die Sicherheits-Lichtvorhänge / -Lichtgitter, sowie eventuell verwendete Umlenkspiegel, ohne Laser-Justierhilfe ausrichten.

▶ Mitgelieferte Batterien in das Gerät einsetzen. → 5.2 Batterien ersetzen

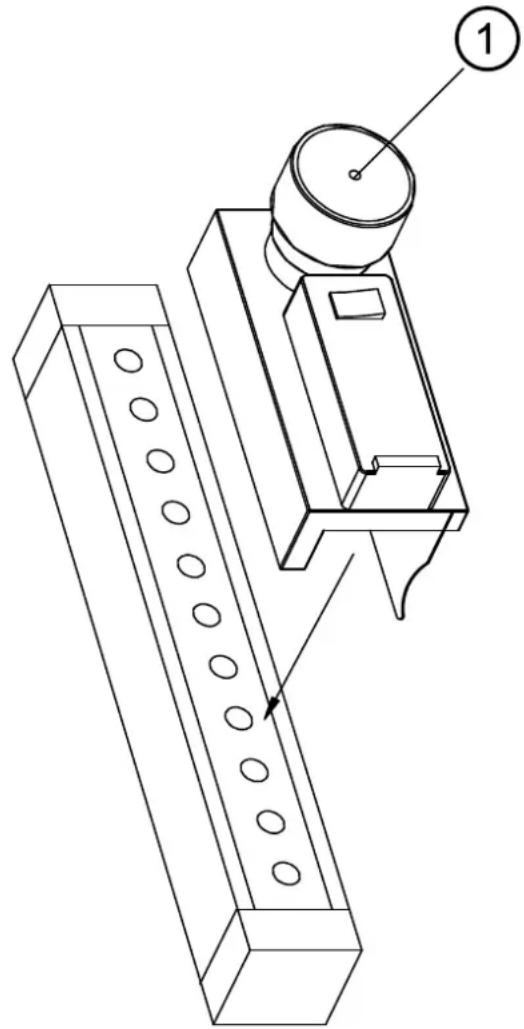

▶ Die Laser-Justierhilfe auf den Sender (→ Abbildung 1) aufstecken. Dabei auf korrekten Sitz achten.

Darauf achten, dass sich keine Personen im Laserstrahlenbereich befinden.

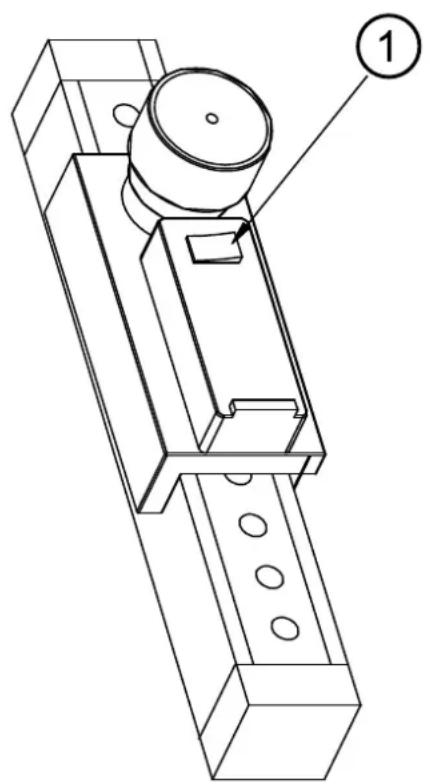

▶ Laser-Justierhilfe einschalten ( Abbildung 2).

Sender, Empfänger und eventuell Umlenkspiegel justieren, bis der Laserstrahl beim Empfänger auf der gleichen Position wie beim Sender ist.

Für eine genaue Justage muss der Vorgang sowohl oben, in der Mitte als auch unten am Sicherheits-Lichtvorhang / -Lichtgitter wiederholt werden.

Abbildung 1 Abbildung 2
1: Austritt Laserstrahl 1: Schalter Ein / Aus

Wartung, Instandsetzung und Entsorgung5

Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhaltung notwendig.

Das Gerät darf nur vom Hersteller repariert werden.

Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

Batterien ersetzen5.1

DE

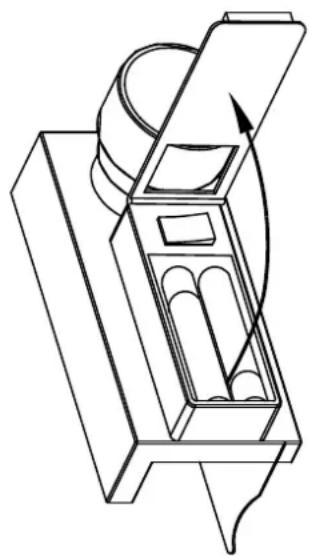

▶ Batteriefachdeckel öffnen ( Abbildung).

Alle entleerten Batterien entnehmen und durch neue Batterien Typ AAA ersetzen. Keine Akkus verwenden.

Beim Einsetzen der Batterien auf die angegebene Polarität achten. ▶

Batteriefachdeckel schließen. ▶

Entleerte Batterien umweltgerecht entsorgen. ▶

Bei längerem Nichtgebrauch die Batterien aus dem Gerät entfernen.

Technische Daten und weitere Informationen unter www.ifm.com → Select your country → Datenblatt-Suche:
