Produkttyp	Laser-Lichtschranke
Marke	IFM
Modell	OL5020
Laserklasse	2 (Laserstrahlung Klasse 2)
Reichweite	Auf dem Geräteetikett angegeben
Spannungsversorgung	10–30 V DC (typ.)
Ausgang	PNP oder NPN je nach Modell
Ausgangsfunktion	Normalerweise geschlossen (NC) oder normalerweise offen (NO) programmierbar
Diagnoseausgang	Max. Last 10 mA
LED-Anzeigen	Grün (bereit), Gelb (schaltet), Rot (Störung)
Empfindlichkeitseinstellung	Statisch oder dynamisch durch Teach-in (Objekt / kein Objekt)
Einstellhilfe	Taster am Sender, vorübergehende Strahlaufweitung (15 Min.)
Montage	Auf Montagewinkel, präzise Ausrichtung Sender/Empfänger
Elektrischer Anschluss	Siehe Schaltplan auf Seite 20 oder Etikett der Zelle
Wartung	Linsen mit einem weichen Tuch reinigen, keine Lösungsmittel
Sicherheit	Nicht in die Lichtquelle blicken; Warnschilder anbringen
Betrieb	Plug and Play, standardmäßig auf maximale Reichweite eingestellt
Programmiermodus	Aktivierung durch langes Drücken (2 s) des Tasters
Rücksetzung	Bei internem Fehler: Ausschalten und wieder einschalten
Gehäusematerial	Kunststoff / Metall (typ.)

Häufig gestellte Fragen - OL5020 IFM

Wie installiere ich die Laser-Lichtschranke OL5020?

Befestigen Sie den Empfänger (Modell OLE-...) mit dem mitgelieferten Montagewinkel, dann richten Sie den Sender (Modell OLS-...) auf den Empfänger. Der Lichtfleck muss die Linse des Empfängers treffen. Achten Sie darauf, dass die Montageposition nicht verändert werden kann, vermeiden Sie Vibrationen.

Wie richte ich Sender und Empfänger aus?

Nutzen Sie die Einstellhilfe des Senders: Drücken Sie den Taster, um die Strahlintensität vorübergehend zu erhöhen, sodass der Lichtfleck sichtbar wird. Justieren Sie die Ausrichtung, bis der Fleck die Linse des Empfängers erreicht. Die Intensität kehrt nach ca. 15 Minuten oder durch erneutes Drücken zurück.

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

1. Drücken Sie den Taster ca. 2 Sekunden, bis die rote LED blinkt (Programmiermodus). 2. Platzieren Sie das Objekt im Strahl und drücken Sie einmal. 3. Entfernen Sie das Objekt und drücken Sie einmal. Die grüne LED leuchtet zur Bestätigung der Einstellung.

Wie stelle ich die Empfindlichkeit für bewegliche Objekte ein?

1. Aktivieren Sie den Programmiermodus (langes Drücken von 2 s). 2. Lassen Sie mindestens zwei Objekte ca. 1 Sekunde lang durch den Strahl laufen. 3. Wiederholen Sie den Vorgang. Die grüne LED leuchtet nach Bestätigung. Wenn die Einstellung fehlschlägt, blinkt die rote LED.

Wie programmiere ich die Ausgangsfunktion (NC/NO)?

Drücken Sie den Taster ca. 10 Sekunden. Alle LEDs erlöschen, dann blinkt die rote LED nach 2 Sekunden schnell, die gelbe und grüne LED blinken abwechselnd. Nach 8 Sekunden wechselt der Ausgang von NC zu NO (oder umgekehrt).

Was bedeuten die verschiedenen LEDs?

Grüne LED leuchtet: Gerät betriebsbereit. Gelbe LED leuchtet: Ausgang geschaltet. Rote LED leuchtet: Erkennungsfehler (falsche Einstellung, Verschmutzung). Gelbe und rote LED blinken abwechselnd mit 2 Hz: Kurzschluss am Ausgang; mit 1 Hz: interner Fehler.

Was tun bei Störung (rote LED)?

Überprüfen Sie die Ausrichtung, den Zustand der Linsen (ggf. reinigen) und das Vorhandensein von Hindernissen. Wenn die rote LED an bleibt, prüfen Sie den Diagnoseausgang. Bei internem Fehler schalten Sie die Spannungsversorgung aus und wieder ein.

Wie reinige ich die Linsen?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder Scheuermittel verwenden, da diese die Kunststofflinsen beschädigen könnten.

Welche Sicherheitsvorkehrungen gelten für den Laser der Klasse 2?

Nicht direkt in den Laserstrahl blicken. Bringen Sie die mitgelieferten Warnschilder in der Nähe der Zelle an. Die Strahlung ist Klasse 2, aber längerer Kontakt kann gefährlich sein.

Wie verwende ich den Diagnoseausgang?

Der Diagnoseausgang (Pin 2) schaltet bei Erkennungsfehlern (falsche Ausrichtung, Verschmutzung) nach ca. 4 Sekunden um. Er setzt 4 Sekunden nach Rückkehr zum Normalbetrieb zurück. Bei Kurzschluss schaltet er sofort um und setzt ca. 2 Sekunden nach Behebung des Fehlers zurück.

BEDIENUNGSANLEITUNG OL5020 IFM

Einweglichtschranke OL Laser

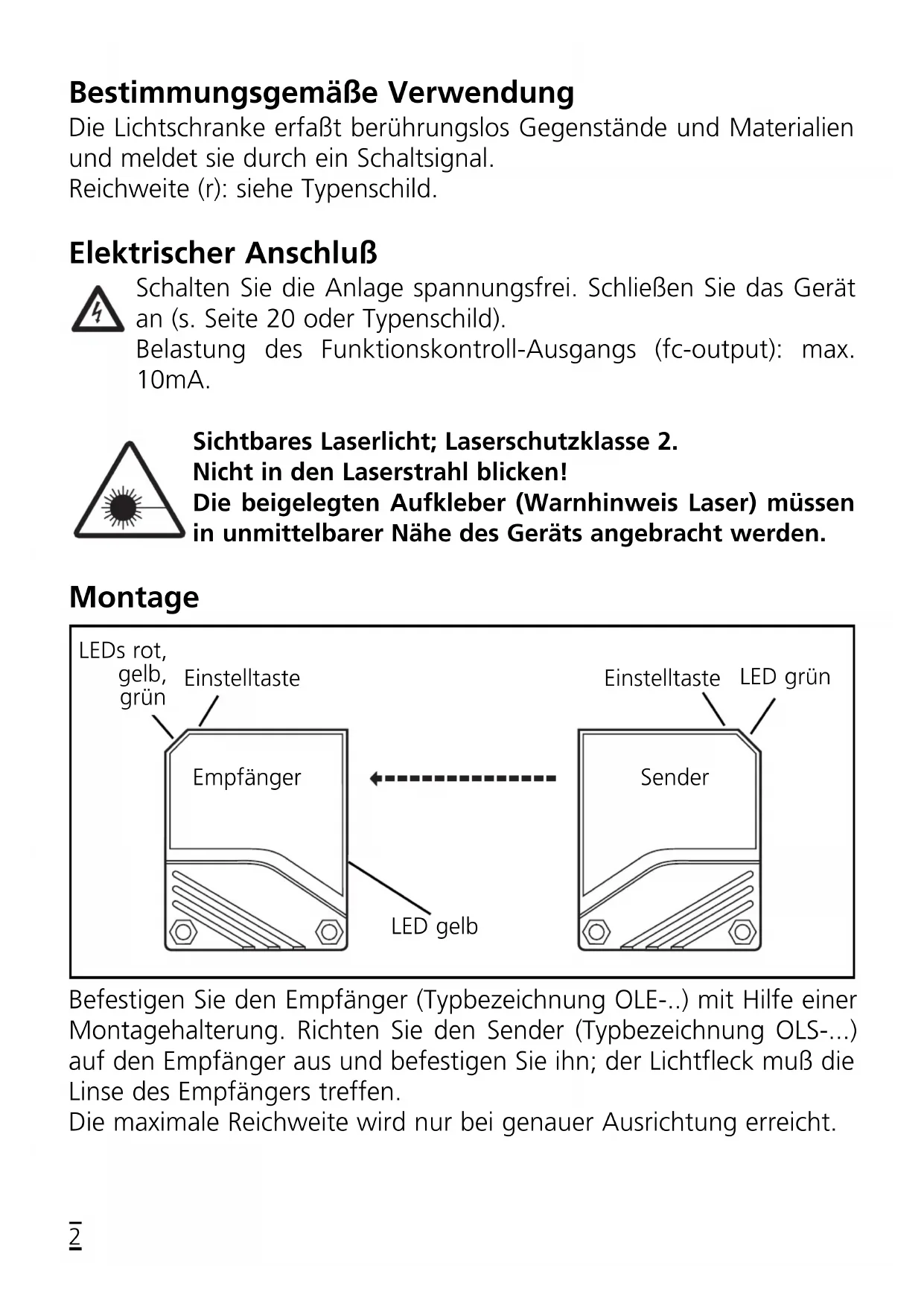

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 20 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in unmittelbarer Nähe des Geräts angebracht werden.

Montage

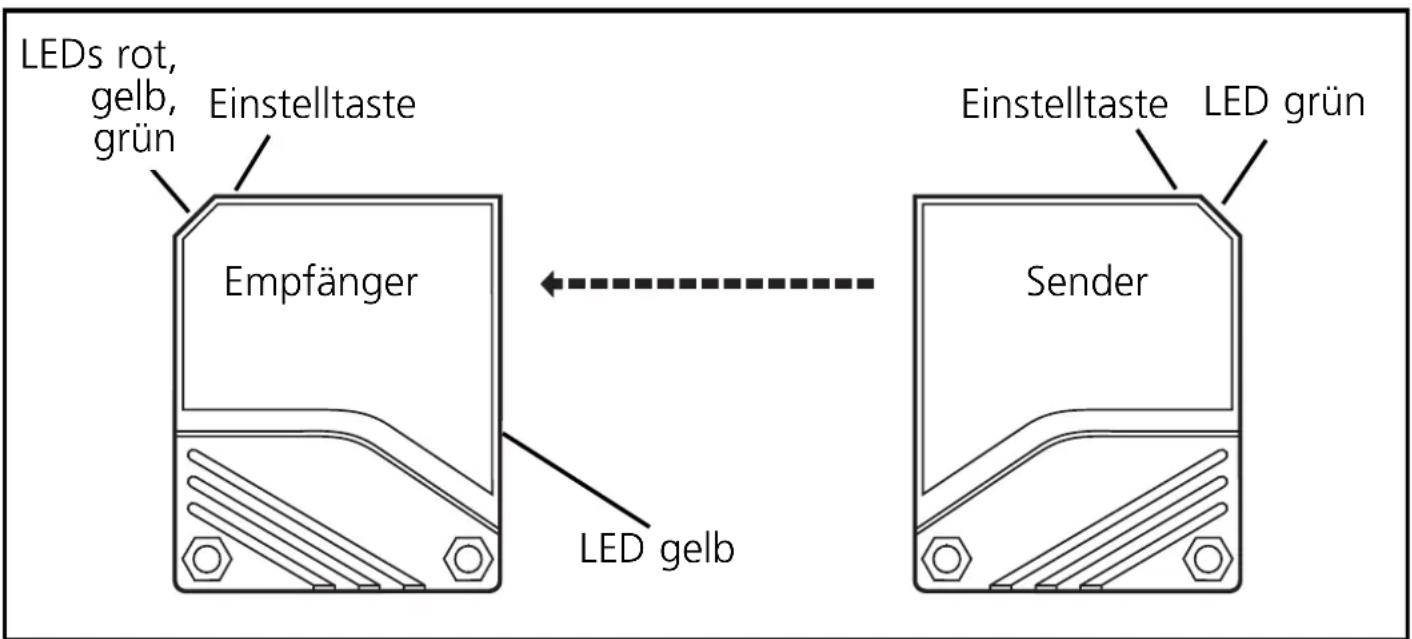

LEDs rot, gelb, grün Einstelltaste Empfänger LED gelb Einstelltaste LED grün Sender

Befestigen Sie den Empfänger (Typbezeichnung OLE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sie ihn; der Lichtfleck muß die Linse des Empfängers treffen.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasergeräte mit sehr kleinem Lichtfleck-Durchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage können daher zur Dejustage führen.

Justierhilfe

Der Sender hat zur Ausrichtung eine Justierhilfe integriert. Durch Drücken des Einstelltaste am Sender wird die Intensität des Sendelichts erhöht, so daß der Sendelichtfleck deutlich sichtbar ist. Nach erneutem Drücken wird das Sendelicht wieder auf normale Intensität gesetzt. Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht nach ca. 15 min. auf normale Intensität gesetzt.

Wichtig! Inbetriebnahme

Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

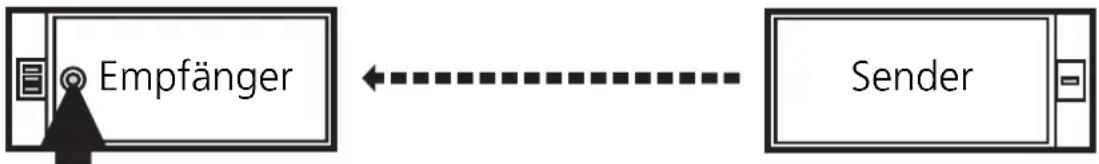

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

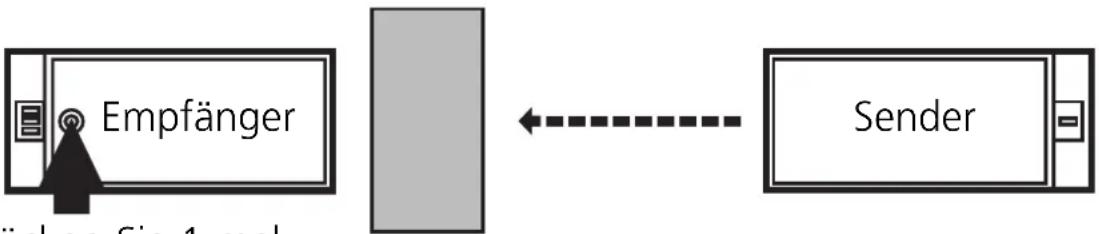

2	EmpfindlichkeitmitObjekt einstellen.
	Drucken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

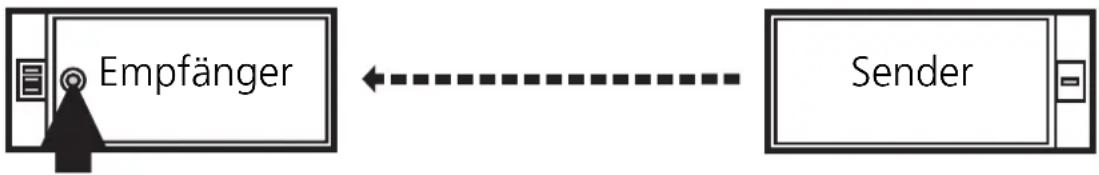

3	Empfindlichkeit ohne Objekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

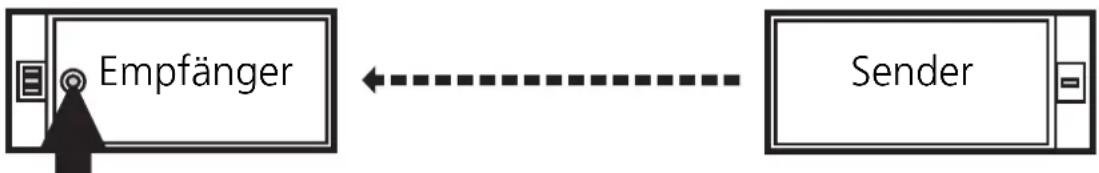

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

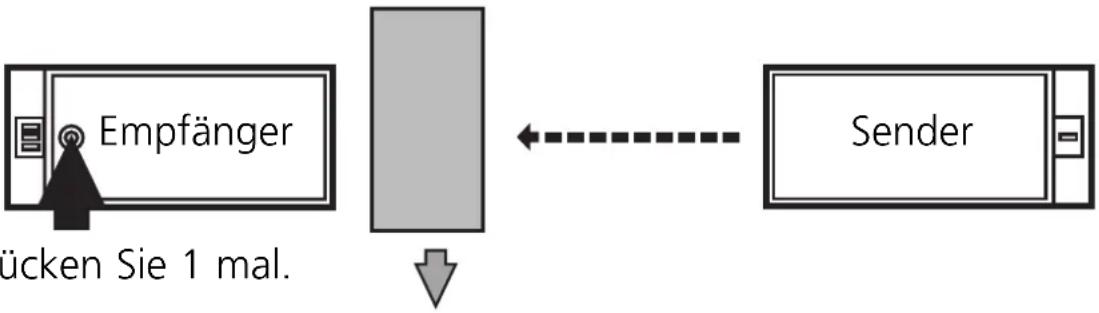

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

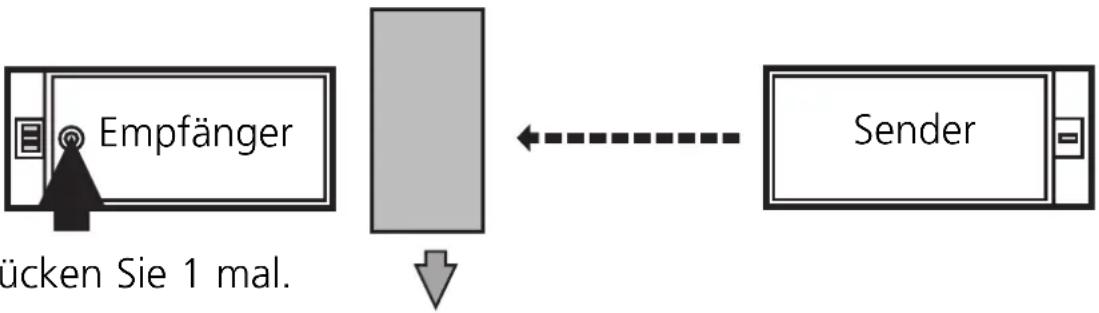

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	Dr
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Empfänger

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Anschlußschema / Wiring / Schéma de branchement

Sensor mit Steckverbindung

Sensor mit Steckverbindung

Sensor mit Steckverbindung
