Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RC6010
Tension d’alimentation	5 V TTL ou 10...30 V HTL selon version
Longueur maximale de câble	100 m (version 5 V TTL) ou 300 m (version 10...30 V HTL)
Signaux de sortie	A, B, index 0 avec signaux inversés, déphasage de 90°
Protection contre les courts-circuits	Oui, sur 0V et L+ (max. 1 minute)
Raccordement électrique	Embase mâle 5 pôles ou câble 13 fils
Montage	Sur flasque de fixation avec accouplement flexible à soufflet ou à rondelle élastique
Fonctions principales	Conversion de mouvements de rotation en impulsions, mesure de déplacements linéaires et angulaires, détermination de positions
Entretien	Éviter les coups sur l’arbre, ne pas utiliser d’outil sur l’arbre, protéger avec un accouplement flexible
Sécurité	Mettre l’installation hors tension avant raccordement, isoler les fils non utilisés, respecter la distance de 20 cm des sources parasites
Blindage	Tresse de blindage reliée au boîtier du codeur
Index zéro	Fourni une fois par tour mécanique, utilisable comme repère après coupure secteur
Informations générales	Notice disponible gratuitement en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - RC6010 IFM

Comment raccorder le codeur RC6010 ?

Le raccordement se fait par embase mâle 5 pôles ou câble 13 fils. Les fils non utilisés doivent être isolés. Consultez le schéma de branchement sur le capot du boîtier ou l’étiquette.

Quelle est la différence entre les versions TTL et HTL ?

La version TTL fonctionne en 5 V et a une longueur de câble maxi de 100 m. La version HTL accepte 10...30 V et peut atteindre 300 m de câble. Les sorties sont protégées différemment.

Quelle longueur de câble maximale puis-je utiliser ?

Pour une version 5 V TTL, 100 m. Pour une version 10...30 V HTL, 300 m. Les câbles doivent être installés à 20 cm minimum des sources parasites.

Comment protéger le codeur des parasites ?

Installez les câbles à au moins 20 cm des sources parasites. Utilisez des câbles blindés ; le blindage tressé est relié au boîtier.

Puis-je utiliser ce codeur pour mesurer des déplacements linéaires ?

Oui, en utilisant une roue de mesure ou un pignon et une crémaillère pour convertir le déplacement linéaire en rotation.

Que faire si l’index zéro ne se produit pas ?

L’index zéro est fourni une fois par tour mécanique. Vérifiez le câblage et l’alimentation. Après une coupure secteur, il sert de repère.

Comment monter le codeur correctement ?

Vissez-le sur un flasque de fixation. Utilisez un accouplement flexible pour compenser les déports d’arbre. Évitez les coups sur l’arbre.

Quels sont les signaux de sortie ?

Les signaux A et B sont déphasés de 90° pour déterminer le sens de rotation. Un index zéro est fourni une fois par tour. Les signaux inversés sont disponibles.

Quelle est la tension d’alimentation requise ?

Selon la version : 5 V TTL ou 10...30 V HTL. Les sorties sont protégées contre les courts-circuits.

Comment nettoyer le codeur ?

N’utilisez pas de liquides. Essuyez avec un chiffon sec et non pelucheux. Évitez tout contact avec des solvants.

MODE D'EMPLOI RC6010 IFM

efector400®

Inkrementaler

Drehgeber RC

Incremental

encoder RC

Codeur

incrémental RC

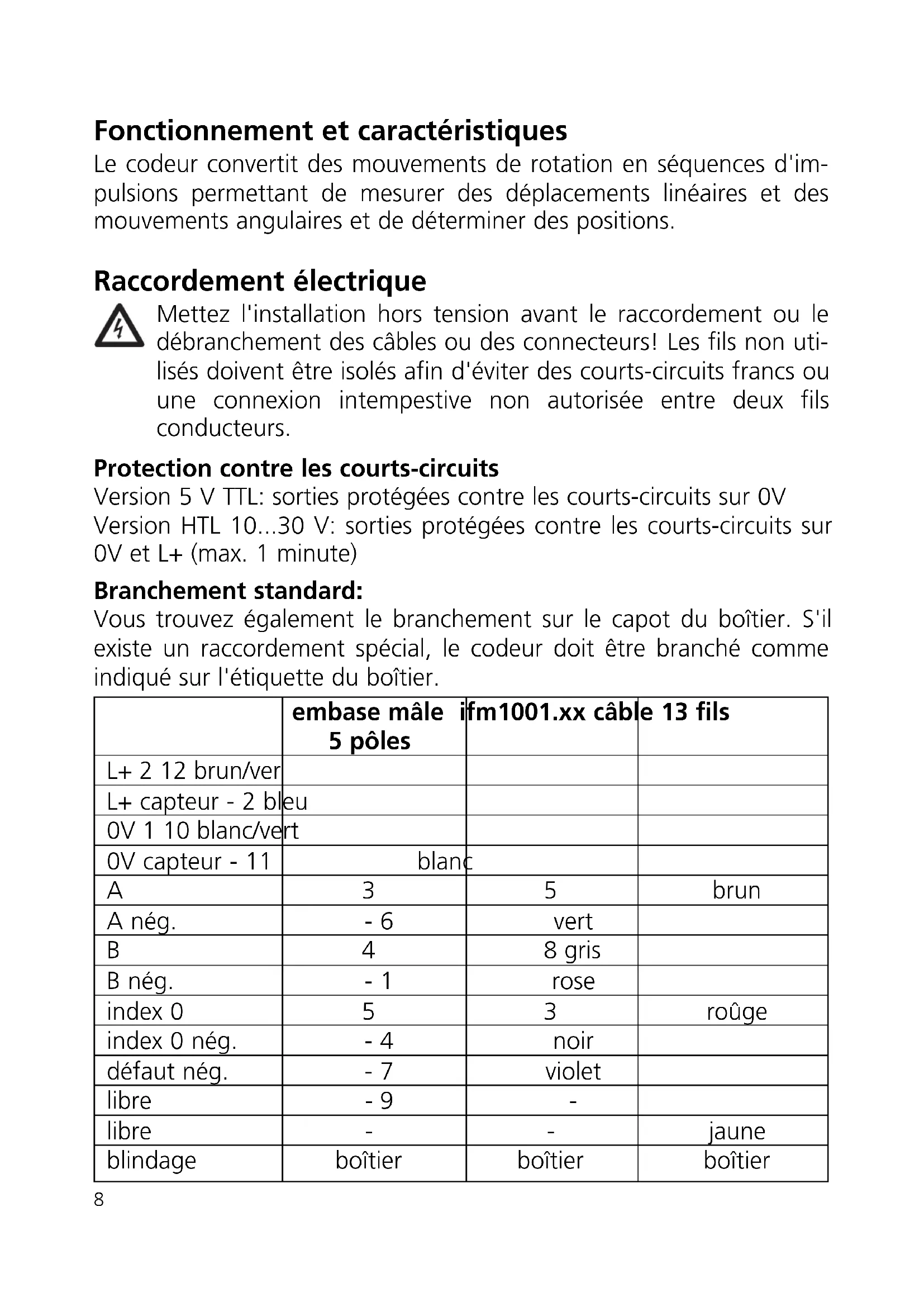

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs! Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0V Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0V et L+ (max. 1 minute)

Branchement standard:

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

	embase mâle 5 pôles	ifm1001.xx câble	13 fils
L+ 2 12 brun/ver
L+ capteur - 2 bleu
0V 1 10 blanc/vert
0V capteur - 11	blanc
A	3	5	brun
A nég.	- 6	vert
B	4	8 gris
B nég.	- 1	rose
index 0	5	3	roûge
index 0 nég.	- 4	noir
défaut nég.	- 7	violet
libre	- 9	-
libre	-	-	jaune
blindage	boîtier	boîtier	boîtier

Les fils L+ (capteur) et 0V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

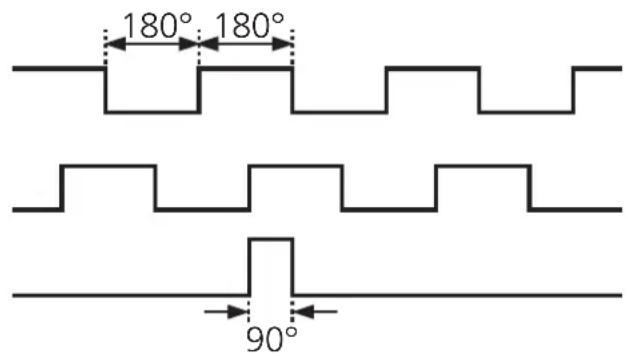

Signaux de sortie

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie.

Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module électronique.

sortie A

sortie B

index 0

180° 180° 90°

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour. Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

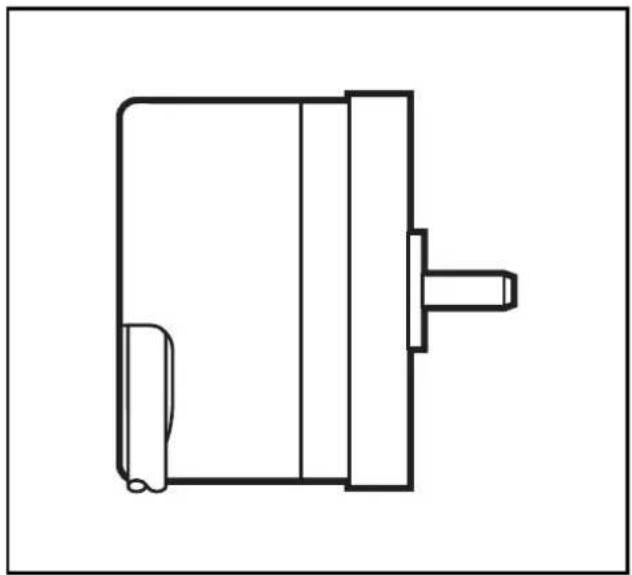

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être vissé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

1) repère 2) filetage M3 / profondeur 5mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.

No. U8V 10 08 70596 006
