Produkttyp	Inkrementaler Drehgeber
Marke	IFM
Modell	RC6010
Versorgungsspannung	5 V TTL oder 10...30 V HTL je nach Ausführung
Maximale Kabellänge	100 m (Ausführung 5 V TTL) oder 300 m (Ausführung 10...30 V HTL)
Ausgangssignale	A, B, Index 0 mit invertierten Signalen, 90°-Phasenverschiebung
Kurzschlussschutz	Ja, auf 0V und L+ (max. 1 Minute)
Elektrischer Anschluss	5-poliger Stecker oder 13-adriges Kabel
Montage	Auf Befestigungsflansch mit flexiblem Balgkupplung oder elastischer Scheibenkupplung
Hauptfunktionen	Umwandlung von Drehbewegungen in Impulse, Messung von linearen und Winkelverschiebungen, Positionsbestimmung
Wartung	Stöße auf die Welle vermeiden, keine Werkzeuge auf der Welle verwenden, mit flexibler Kupplung schützen
Sicherheit	Anlage vor dem Anschließen spannungsfrei schalten, nicht verwendete Drähte isolieren, Mindestabstand von 20 cm zu Störquellen einhalten
Schirmung	Schirmgeflecht mit dem Gehäuse des Gebers verbunden
Nullindex	Einmal pro mechanischer Umdrehung geliefert, als Referenz nach Netzausfall verwendbar
Allgemeine Informationen	Anleitung kostenlos als PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - RC6010 IFM

Wie schließe ich den Geber RC6010 an?

Der Anschluss erfolgt über einen 5-poligen Stecker oder ein 13-adriges Kabel. Nicht verwendete Drähte müssen isoliert werden. Das Anschlussschema befindet sich auf dem Gehäusedeckel oder dem Etikett.

Was ist der Unterschied zwischen den TTL- und HTL-Versionen?

Die TTL-Version arbeitet mit 5 V und hat eine maximale Kabellänge von 100 m. Die HTL-Version akzeptiert 10...30 V und kann bis zu 300 m Kabel erreichen. Die Ausgänge sind unterschiedlich geschützt.

Welche maximale Kabellänge kann ich verwenden?

Für eine 5 V TTL-Version 100 m. Für eine 10...30 V HTL-Version 300 m. Die Kabel müssen mindestens 20 cm von Störquellen entfernt installiert werden.

Wie schütze ich den Geber vor Störungen?

Installieren Sie die Kabel mindestens 20 cm von Störquellen entfernt. Verwenden Sie geschirmte Kabel; das Schirmgeflecht ist mit dem Gehäuse verbunden.

Kann ich diesen Geber zur Messung linearer Verschiebungen verwenden?

Ja, durch Verwendung eines Messrads oder eines Ritzels mit Zahnstange zur Umwandlung der linearen Bewegung in eine Drehbewegung.

Was tun, wenn der Nullindex nicht auftritt?

Der Nullindex wird einmal pro mechanischer Umdrehung geliefert. Überprüfen Sie die Verkabelung und die Stromversorgung. Nach einem Netzausfall dient er als Referenz.

Wie montiere ich den Geber korrekt?

Schrauben Sie ihn auf einen Befestigungsflansch. Verwenden Sie eine flexible Kupplung, um Wellenversätze auszugleichen. Vermeiden Sie Stöße auf die Welle.

Welche Ausgangssignale gibt es?

Die Signale A und B sind um 90° phasenverschoben, um die Drehrichtung zu bestimmen. Ein Nullindex wird einmal pro Umdrehung geliefert. Invertierte Signale sind verfügbar.

Welche Versorgungsspannung wird benötigt?

Je nach Ausführung: 5 V TTL oder 10...30 V HTL. Die Ausgänge sind kurzschlussgeschützt.

Wie reinige ich den Geber?

Verwenden Sie keine Flüssigkeiten. Wischen Sie mit einem trockenen, fusselfreien Tuch ab. Vermeiden Sie Kontakt mit Lösungsmitteln.

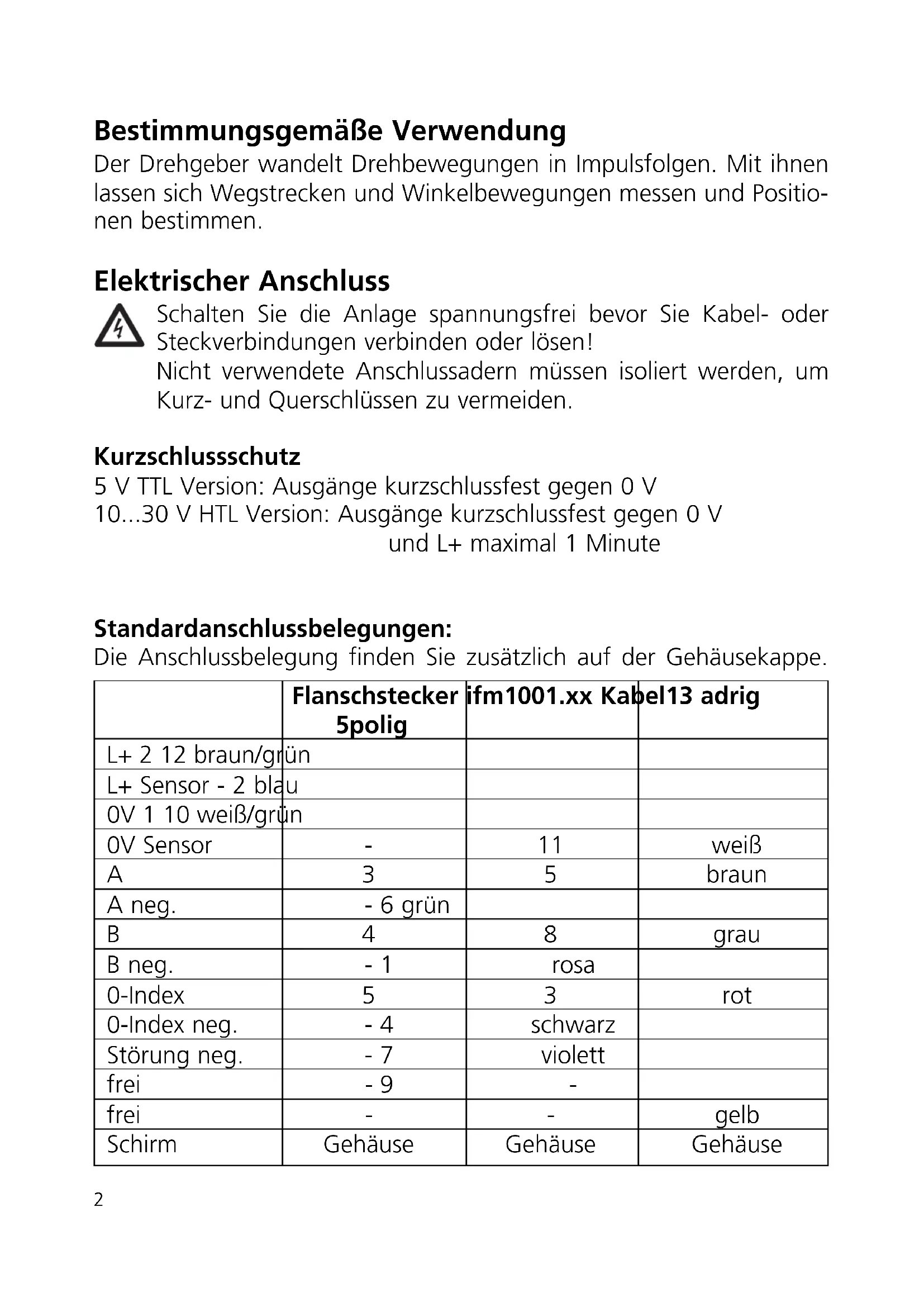

BEDIENUNGSANLEITUNG RC6010 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder lösen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlussschutz

5 V TTL Version: Ausgänge kurzschlussfest gegen 0 V

10...30 V HTL Version: Ausgänge kurzschlussfest gegen 0 V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

Die Anschlussbelegung finden Sie zusätzlich auf der Gehäusekappe.

	Flanschstecker 5polig	ifm1001.xx Kabel13 adrig
L+ 2 12 braun/grün
L+ Sensor - 2 blau
0V 1 10 weiß/grün
0V Sensor	-	11	weiß
A	3	5	braun
A neg.	- 6 grün
B	4	8	grau
B neg.	- 1	rosa
0-Index	5	3	rot
0-Index neg.	- 4	schwarz
Störung neg.	- 7	violett
frei	- 9	-
frei	-	-	gelb
Schirm	Gehäuse	Gehäuse	Gehäuse

Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren. Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlußleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlußleitung ist mit dem Gebergehäuse verbunden.

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90° versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

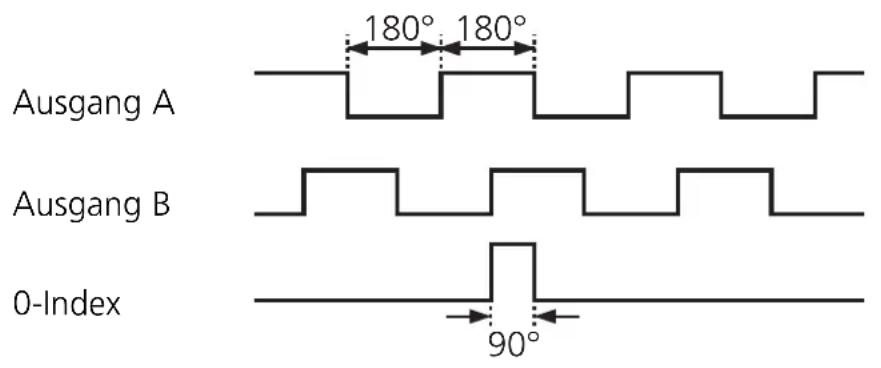

Ausgang A 180° 180° Ausgang B 0-Index 90°

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt um Störgrößen heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

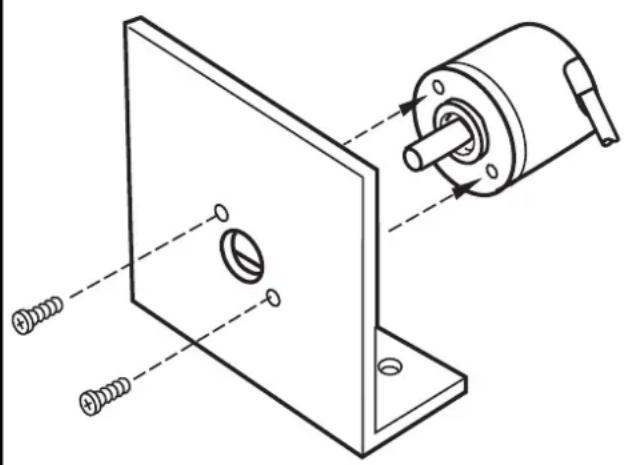

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgen- oder Federscheibenkupplung erfolgen, um Wellenversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigen.

Die Montage des Befestigungswinkels auf ein federndes Unterteil schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

Montagewinkel E 60033

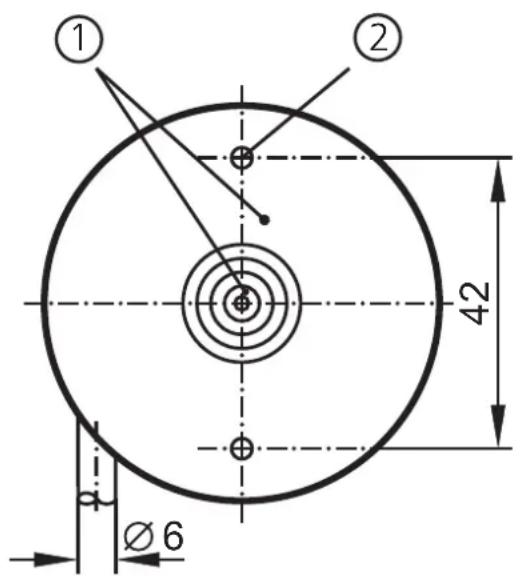

① ② 42 Ø 6

1) Referenzmarke
2) Gewinde M3 / 5mm tief

Datenblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
