ST0544 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de débit (détecteur de circulation de fluides)
Marque	IFM
Modèle	ST0544
Dimensions (approximatives)	Longueur 80 mm, diamètre 20 mm
Poids (approximatif)	100 g
Alimentation	Jusqu'à 60 V DC (TBTS, TBTP selon EN50178)
Fonctions principales	Surveillance de débit de fluides, détection d'écoulement, commutation de sortie (LED jaune), réglage de sensibilité par potentiomètre
Type de sortie	Signal de commutation (contact sec)
LED indicatrices	Verte (réglé), Jaune (sortie commutée), Rouge (non réglé)
Raccordement électrique	Connecteur femelle ifm, couleurs de fils standard
Montage	Soudage d'un adaptateur sur le tube, installation avec contre-écrou, joint torique et rondelle de pression
Profondeur d'installation	En fonction de l'épaisseur de la paroi du tube (repère à fleur)
Distance minimale	5 x diamètre canalisation en amont, 3 x diamètre en aval
Plage de température	Non spécifiée, mais adapté aux fluides standards
Matériau	Non spécifié, probablement acier inoxydable ou laiton
Entretien et nettoyage	Nettoyer périodiquement le bout de sonde avec un chiffon doux ; utiliser un produit acétique pour les dépôts tenaces (calcaire)
Sécurité	Montage par un électricien, respect des normes nationales et internationales, mise hors tension avant raccordement
Pièces détachées et réparabilité	Adaptateur à souder, joint torique, rondelle de pression, contre-écrou, étiquette de protection du potentiomètre
Informations générales	Notice disponible en PDF gratuit sur notice-facile.com ; fabricant : IFM

FOIRE AUX QUESTIONS - ST0544 IFM

Comment installer le détecteur de débit ST0544 ?

Soudez l'adaptateur sur le tube en respectant la profondeur d'installation (le numéro d'épaisseur de paroi doit être à fleur). Pour les tubes horizontaux, soudez à 45°. Insérez le détecteur dans l'adaptateur avec le joint torique, la rondelle de pression et le contre-écrou, puis serrez. Respectez les distances minimales : 5 x diamètre en amont, 3 x diamètre en aval.

Comment régler le seuil de débit ?

Mettez l'appareil sous tension et établissez un débit constant correspondant à la valeur souhaitée. Tournez le potentiomètre jusqu'à ce qu'une LED verte s'allume. Plus la LED verte est éloignée de la LED jaune, plus la marge de sécurité est grande. Collez ensuite l'étiquette fournie pour protéger le réglage.

Que signifient les LED sur l'appareil ?

La LED rouge indique que l'appareil n'est pas réglé. La LED jaune indique que la sortie est commutée (débit détecté). La LED verte indique que l'appareil est correctement réglé.

Pourquoi la LED jaune reste-t-elle allumée après mise sous tension ?

C'est normal pendant environ 20 secondes : c'est le retard à la disponibilité (temps de stabilisation). Après ce délai, la LED jaune doit s'éteindre si le débit est inférieur au seuil, ou rester allumée si le débit est présent.

Comment entretenir le détecteur ?

Vérifiez périodiquement la présence de dépôts sur le bout de la sonde. Nettoyez avec un chiffon doux. Pour les dépôts adhérents (calcaire), utilisez un produit acétique de nettoyage usuel.

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être réalisée par un électricien qualifié et conformément aux règlements nationaux et internationaux. Coupez l'alimentation avant le raccordement. L'appareil est destiné à une alimentation TBTS/TBTP jusqu'à 60 V selon EN50178.

Peut-on utiliser ce détecteur avec des liquides agressifs ?

La notice ne précise pas les matériaux, mais il est conçu pour des fluides standards. Pour des liquides agressifs, vérifiez la compatibilité avec le fabricant.

Comment raccorder électriquement le ST0544 ?

Utilisez le connecteur femelle ifm. Les couleurs des fils sont indiquées sur le schéma de la notice (page 2 ou étiquette). Branchez l'alimentation et la sortie selon votre application. Mettez l'installation hors tension avant toute intervention.

Que faire si la LED rouge reste allumée en permanence ?

Cela signifie que l'appareil n'est pas réglé. Suivez la procédure de réglage : établissez un débit constant et tournez le potentiomètre jusqu'à obtenir une LED verte. Si le problème persiste, vérifiez le montage et le câblage.

Où trouver la notice complète et les pièces détachées ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Les pièces détachées (adaptateurs, joints, etc.) sont disponibles auprès de votre revendeur IFM ou sur le site du fabricant.

MODE D'EMPLOI ST0544 IFM

efector300®

SCM 16

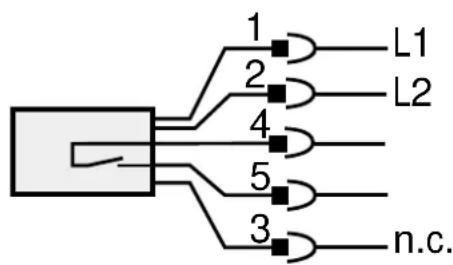

Schéma de branchement

ST0532

A = branchement connecteur (côté capteur)

Couleurs des fils conducteurs des connecteurs femelles ifm:

Fonctionnement et caractéristiques

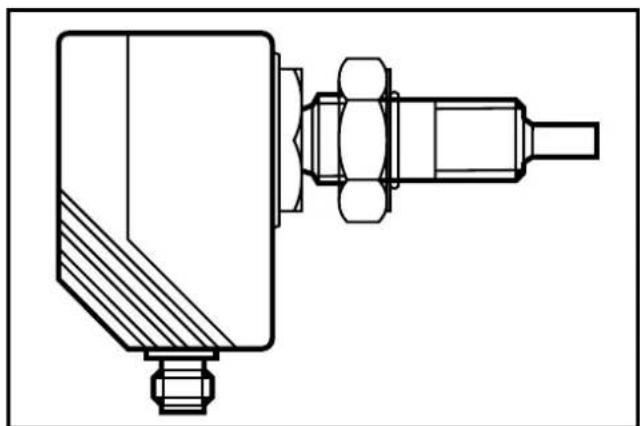

Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte (= liquide en débit) ou non (= liquide pas en débit) et fournit un signal de commutation.

Montage

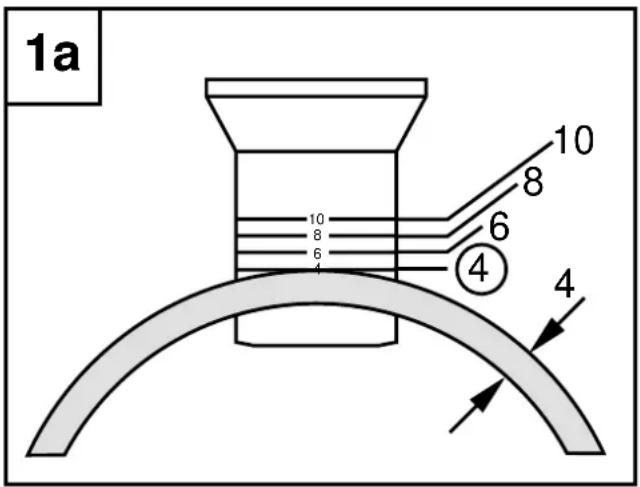

1. Souder l'adaptateur sur le tube. La profondeur d'installation dépend de l'épaisseur de la paroi du tube. Le numéro relatif à l'épaisseur de la paroi doit être à fleur avec la paroi extérieure du tube et visible de tous les côtés (fig. 1a).

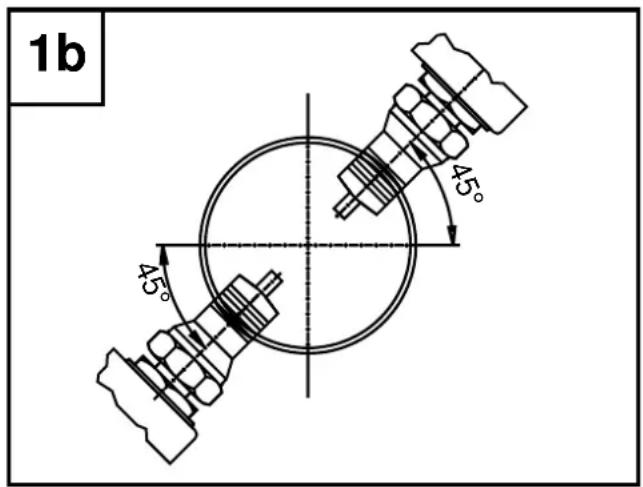

Sur les tubes horizontaux, le raccord doit être soudé avec un angle de 45° (fig. 1b).

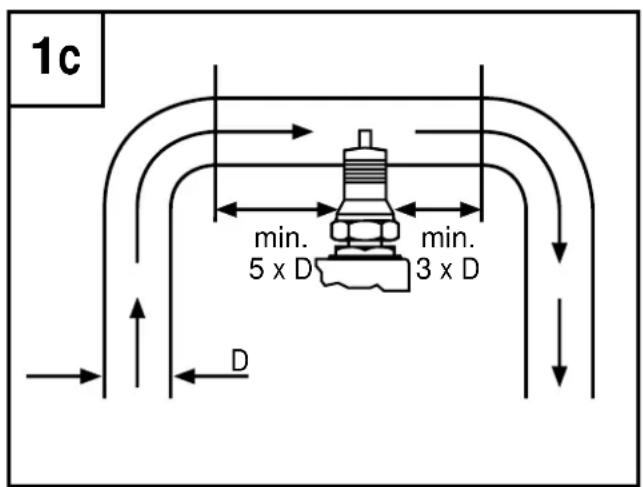

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. (fig. 3).

• Min. 5 x diamètre de la canalisation en amont,
• Min. 3 x diamètre de la canalisation en aval.

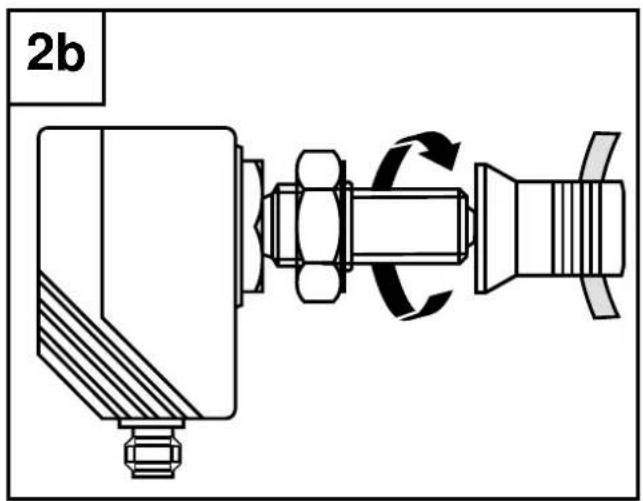

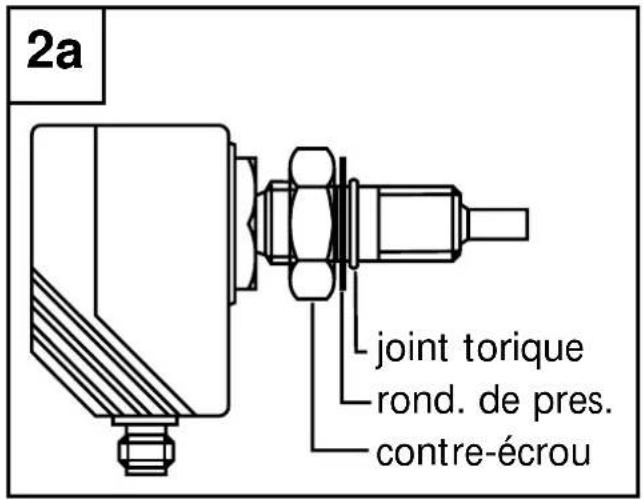

1. Insérer le détecteur de circulation de fluides dans le raccord à souder à l'aide du contre-écrou, du joint torique et de la rondelle de pression et le visser jusqu'à la butée (fig. 2a, 2b).

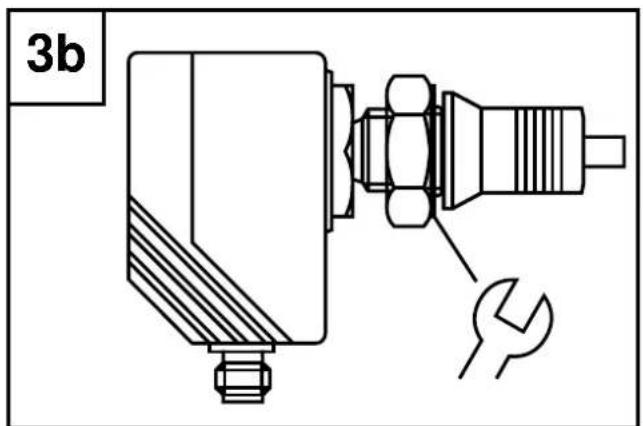

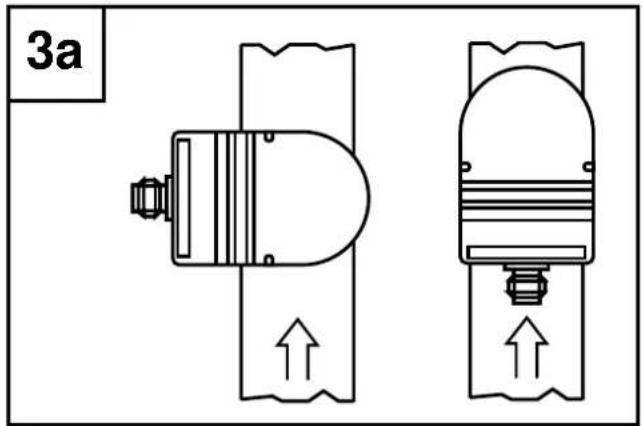

1. Positionner le détecteur de circulation de fluides (dans l'axe du tube ou perpendiculairement, fig. 3a) et serrer le contre-écrou (fig. 3b).

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement du contrôleur. Raccordement : voir page 2 ou l'étiquette du contrôleur.

Réglage

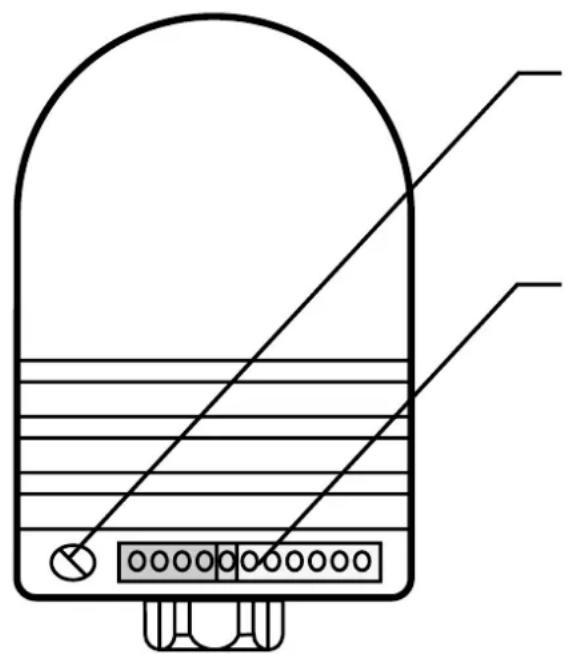

potentiomètre de réglage sensibilité

rampe de LED

• la LED rouge est allumée: l'appareil n'est pas réglé
• la LED jaune est allumée: la sortie est commutée
• la LED verte est allumée: l'appareil est réglé
• Mettre l'appareil sous tension. Mettre en débit constant (valeur présélectionnée). La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité).
• Tourner le potentiomètre jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de débit ou de température).
• Après le réglage, coller l'étiquette fournie sur le potentiomètre afin de le protéger contre un maniement inadmissible.

Fonctionnement

Après le montage, le câblage et le réglage, vérifiez le bon fonctionnement de l'appareil.

Maintenance recommandée

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table). Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximité des appareils.

Immunité aux parasites	Norme	Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le câble	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz
