ST0544 - Detektor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Durchflussregler (Strömungsdetektor)
Marke	IFM
Modell	ST0544
Abmessungen (ungefähr)	Länge 80 mm, Durchmesser 20 mm
Gewicht (ungefähr)	100 g
Stromversorgung	Bis 60 V DC (SELV, PELV nach EN50178)
Hauptfunktionen	Überwachung des Flüssigkeitsdurchflusses, Strömungserkennung, Ausgangsschaltung (gelbe LED), Empfindlichkeitseinstellung per Potentiometer
Ausgangstyp	Schaltsignal (Trockenkontakt)
Anzeige-LEDs	Grün (eingestellt), Gelb (Ausgang geschaltet), Rot (nicht eingestellt)
Elektrischer Anschluss	Ifm-Buchsenstecker, Standard-Aderfarben
Montage	Einschweißen eines Adapters auf das Rohr, Installation mit Gegenmutter, O-Ring und Druckscheibe
Einbautiefe	Abhängig von der Rohrwandstärke (Markierung bündig)
Mindestabstand	5 x Rohrdurchmesser vor dem Gerät, 3 x Durchmesser nach dem Gerät
Temperaturbereich	Nicht angegeben, aber für Standardflüssigkeiten geeignet
Material	Nicht angegeben, wahrscheinlich Edelstahl oder Messing
Wartung und Reinigung	Reinigen Sie die Sondenspitze regelmäßig mit einem weichen Tuch; bei hartnäckigen Ablagerungen (Kalk) ein Essigreinigungsmittel verwenden
Sicherheit	Montage durch einen Elektriker, Einhaltung nationaler und internationaler Vorschriften, Spannungsfrei schalten vor dem Anschluss
Ersatzteile und Reparierbarkeit	Einschweißadapter, O-Ring, Druckscheibe, Gegenmutter, Schutzaufkleber für Potentiometer
Allgemeine Informationen	Anleitung als kostenloses PDF auf notice-facile.com; Hersteller: IFM

Häufig gestellte Fragen - ST0544 IFM

Wie installiere ich den Durchflussdetektor ST0544?

Schweißen Sie den Adapter unter Beachtung der Einbautiefe auf das Rohr (die Wandstärkennummer muss bündig sein). Bei horizontalen Rohren schweißen Sie im 45°-Winkel. Setzen Sie den Detektor mit O-Ring, Druckscheibe und Gegenmutter in den Adapter ein und ziehen Sie fest. Beachten Sie die Mindestabstände: 5 x Rohrdurchmesser vor dem Gerät, 3 x Durchmesser nach dem Gerät.

Wie stelle ich die Durchflussschwelle ein?

Schalten Sie das Gerät ein und stellen Sie einen konstanten Durchfluss entsprechend dem gewünschten Wert ein. Drehen Sie das Potentiometer, bis eine grüne LED aufleuchtet. Je weiter die grüne LED von der gelben LED entfernt ist, desto größer ist die Sicherheitsmarge. Kleben Sie anschließend den mitgelieferten Aufkleber zum Schutz der Einstellung auf.

Was bedeuten die LEDs am Gerät?

Die rote LED zeigt an, dass das Gerät nicht eingestellt ist. Die gelbe LED zeigt an, dass der Ausgang geschaltet ist (Durchfluss erkannt). Die grüne LED zeigt an, dass das Gerät korrekt eingestellt ist.

Warum bleibt die gelbe LED nach dem Einschalten an?

Das ist normal für etwa 20 Sekunden: Dies ist die Einschaltverzögerung (Stabilisierungszeit). Nach dieser Zeit sollte die gelbe LED erlöschen, wenn der Durchfluss unter der Schwelle liegt, oder anbleiben, wenn Durchfluss vorhanden ist.

Wie warte ich den Detektor?

Überprüfen Sie regelmäßig Ablagerungen an der Sondenspitze. Reinigen Sie mit einem weichen Tuch. Bei hartnäckigen Ablagerungen (Kalk) verwenden Sie ein handelsübliches Essigreinigungsmittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation muss von einem qualifizierten Elektriker und gemäß den nationalen und internationalen Vorschriften durchgeführt werden. Vor dem Anschluss die Stromversorgung abschalten. Das Gerät ist für die SELV/PELV-Stromversorgung bis 60 V nach EN50178 ausgelegt.

Kann dieser Detektor mit aggressiven Flüssigkeiten verwendet werden?

Die Anleitung gibt keine Materialien an, aber das Gerät ist für Standardflüssigkeiten ausgelegt. Bei aggressiven Flüssigkeiten überprüfen Sie die Kompatibilität mit dem Hersteller.

Wie schließe ich den ST0544 elektrisch an?

Verwenden Sie den Ifm-Buchsenstecker. Die Aderfarben sind im Schaltplan der Anleitung (Seite 2 oder Etikett) angegeben. Schließen Sie die Stromversorgung und den Ausgang entsprechend Ihrer Anwendung an. Schalten Sie die Anlage vor jedem Eingriff spannungsfrei.

Was tun, wenn die rote LED dauerhaft leuchtet?

Das bedeutet, dass das Gerät nicht eingestellt ist. Befolgen Sie die Einstellprozedur: Stellen Sie einen konstanten Durchfluss ein und drehen Sie das Potentiometer, bis eine grüne LED erscheint. Wenn das Problem weiterhin besteht, überprüfen Sie die Montage und Verkabelung.

Wo finde ich die vollständige Anleitung und Ersatzteile?

Die vollständige Anleitung ist kostenlos als PDF auf notice-facile.com erhältlich. Ersatzteile (Adapter, Dichtungen usw.) sind bei Ihrem IFM-Händler oder auf der Website des Herstellers erhältlich.

BEDIENUNGSANLEITUNG ST0544 IFM

A = Steckeransicht (am Gerät)

n.c. = nicht belegt

Adernfarben bei ifm-Kabeldosen:

Bestimmungsgemäße Verwendung

Der Strömungswächter überwacht flüssige Medien. Er erfaßt, ob ein voreingestellter Strömungswert erreicht ist (= Medium strömt) oder nicht (= Medium strömt nicht) und meldet dies durch ein Schaltsignal.

Montage

1. Setzen Sie die Einschweißmuffe ein (gesondert zu bestellen).

Einbautiefe je nach Rohrwandstärke. Wandstärke = Nummer der Markierung, die mit der Rohraußenwand abschließen muß; die Markierung muß umlaufend sichtbar sein (Abb. 1a).

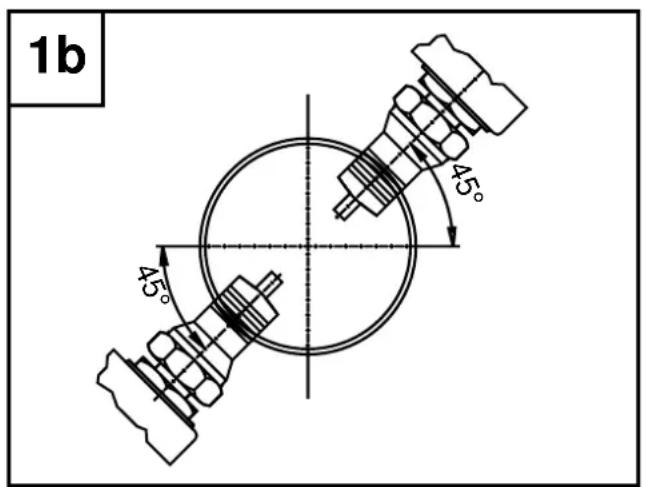

Bei waagerecht verlaufenden Rohren sollte die Muffe in einem Winkel von 45° eingesetzt werden (Abb. 1b).

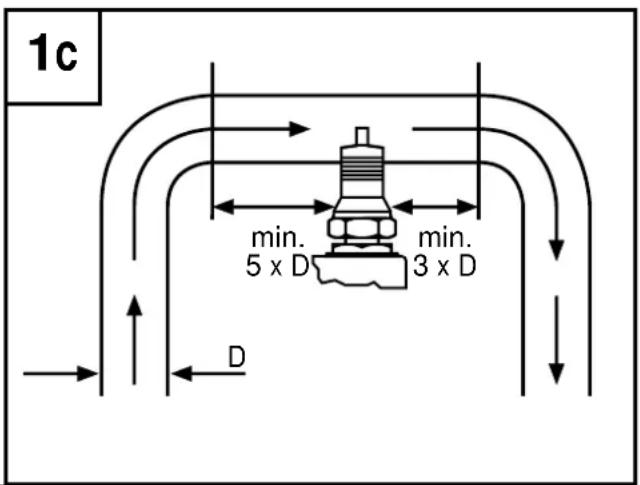

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Sensor und Krümmungen, Ventilen u. ä. eingehalten werden (Abb. 3).

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite.
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite.

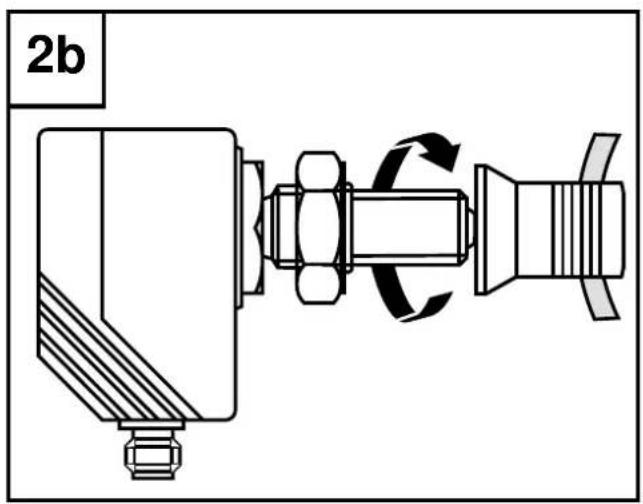

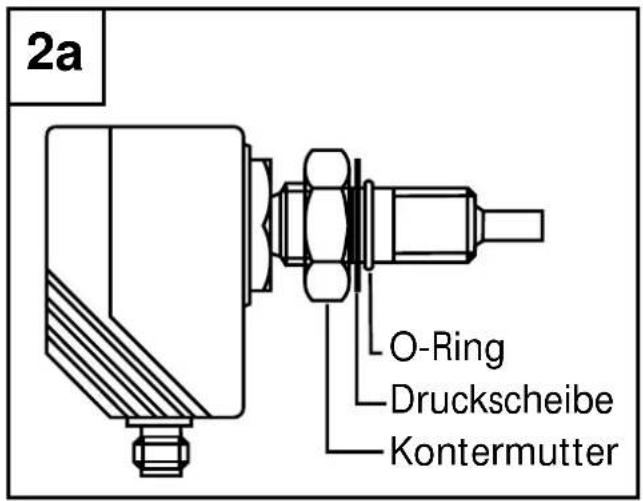

1. Setzen Sie den Strömungswächter mit Kontermutter, O-Ring und Druckscheibe in die Muffe ein (Abb. 2a, 2b).

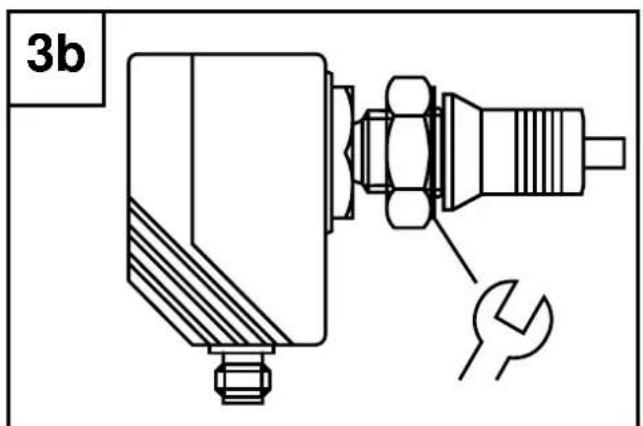

1. Richten Sie den Strömungswächter aus (in Rohrlängsachse oder quer dazu; Abb. 3a); ziehen Sie die Kontermutter fest (Abb. 3b).

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung für Geräte bis 60 V nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite3 oder Typenschild).

Einstellen

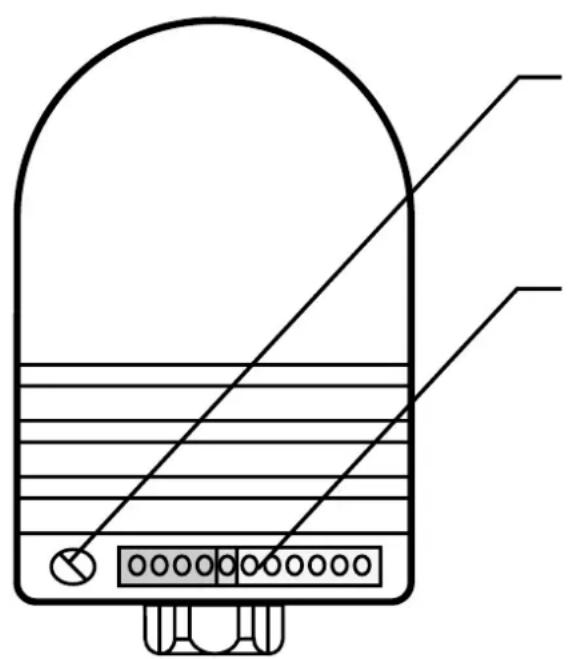

Einstellpotentiometer Empfindlichkeit

LED-Kette

• rote LED leuchtet: Gerät ist nicht abgeglichen
• gelbe LED leuchtet: Ausgang ist durchgeschaltet

• grüne LED leuchtet: Gerät ist abgeglichen

• Schalten Sie die Betriebsspannung ein. Schalten Sie die Strömung ein (Sollwert) und halten Sie sie konstant.
  Für ca. 20s leuchtet die gelbe LED; der Ausgang ist durchgeschaltet (Bereitschaftsverzögerungszeit).

• Drehen Sie das Potentiometer, bis eine grüne LED leuchtet. Je weiter die grün aufleuchtende LED von der gelben LED entfernt ist, desto sicherer ist der Abgleich (Betriebsreserve für Strömungs- oder Temperaturschwankungen).
• Kleben Sie nach dem Einstellen das mitgelieferte Etikett auf das Poti, um es gegen unerlaubtes Verstellen zu sichern.

Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Einstellung, ob das Gerät sicher funktioniert.

Reinigungshinweis

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

Das Gerät ist für den Einsatz unter gemäßigten elektromagnetischen Feldern geeignet (s. Tabelle).

Bei Betrieb von ISM-Geräten oder Sprechfunkgeräten größerer Leistung in der Nähe des Strömungswächters können zusätzliche Maßnahmen zur Vermeidung von Fehlfunktionen erforderlich sein.

Störfestigkeit	Norm	Prüfschärfegrad
ESD	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
HF gestrahlt	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
Burst	IEC 1000-4-4 / EN 61000-4-4	2 kV Koppelzange
HF leitungsgebunden	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz
