Type de produit	Barrage photoélectrique (détecteur de mouvements sans contact)
Marque	IFM
Modèle	OA0123
Portée	Voir étiquette (non précisée dans la notice)
Alimentation	10–30 VDC (appareils DC)
Consommation	Indiquée par LED verte (tension OK)
Type de détection	Sans contact, par interruption du faisceau lumineux
Sortie	Commutée (transistor) avec LED jaune pour état de commutation
Sortie diagnostique	Signal 5 Hz en cas de mauvaise détection (encrassement, mauvais réglage)
LED indicateurs	Vert : tension OK ; Rouge (récepteur) : allumée si réception lumière, clignote si mauvaise réception ; Jaune : sortie commutée
Réglages	Sélecteur de fonction (S1, S3) : sensibilité, fonction de sortie, temporisation (retard à l'activation/désactivation)
Temporisation	Paramétrable via sélecteur : retard au front montant/descendant, réinitialisable par impulsion
Entrée test (émetteur)	Désactive l'émission lumineuse pour test (appareils DC)
Montage	Récepteur sur équerre de fixation ; émetteur orienté en direction du récepteur
Raccordement électrique	Strictement selon étiquette ; prévoir fusible miniature si spécifié
Mise en garde	Couper l'installation avant raccordement ; vérifier après court-circuit
Entretien	Nettoyer les lentilles régulièrement pour éviter l'encrassement
Réparabilité	Pièces détachées non spécifiées ; contacter IFM ou revendeur agréé
Certifications	Non spécifiées

FOIRE AUX QUESTIONS - OA0123 IFM

Comment installer le détecteur de mouvements IFM OA0123 ?

Montez d'abord le récepteur (OAE...) sur une équerre de fixation, puis orientez l'émetteur (OAS...) en direction du récepteur et fixez-le. Branchez l'alimentation selon le schéma électrique de l'étiquette, en respectant la polarité. Utilisez un fusible miniature si spécifié.

Que signifient les LED sur le récepteur ?

La LED rouge est allumée lorsque le faisceau lumineux est reçu correctement (pas d'objet entre l'émetteur et le récepteur). Si elle clignote, cela indique une réception dégradée (lentilles encrassées, mauvais alignement). La LED jaune s'allume lorsque la sortie de commutation est active.

Comment régler la temporisation de la sortie ?

Utilisez les sélecteurs S1 et S3. Par exemple, si S3 est sur 'a', la sortie est retardée après le front descendant du signal 'pas d'objet'. Si S3 est sur 'b', le retard s'applique au front montant du signal 'objet présent'. La durée t est réglable (non précisée dans la notice). Une impulsion pendant t réinitialise la temporisation.

Que faire si la LED rouge du récepteur clignote ?

Un clignotement signifie une mauvaise réception de la lumière. Vérifiez d'abord que les lentilles sont propres. Ensuite, réalignez précisément l'émetteur et le récepteur à l'aide de la LED rouge (allumée fixe en cas d'alignement correct). Si le problème persiste, contrôlez l'absence d'obstacles.

Comment tester le fonctionnement du détecteur ?

Activez l'entrée test (test à L-) sur l'émetteur (uniquement pour les modèles DC) : l'émission lumineuse est désactivée. S'il n'y a aucun objet entre l'émetteur et le récepteur, les LED rouges du récepteur doivent s'éteindre et l'état de la sortie doit changer. Cela vérifie le bon fonctionnement de la cellule.

Quel type d'alimentation nécessite le OA0123 ?

Le détecteur fonctionne en courant continu (DC). La tension d'alimentation exacte est indiquée sur l'étiquette de l'appareil. Généralement, il s'agit d'une tension de 10 à 30 V DC. La LED verte témoin de tension s'allume si l'alimentation est correcte.

Comment nettoyer les lentilles du détecteur ?

Pour un fonctionnement fiable, nettoyez régulièrement les lentilles de l'émetteur et du récepteur avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants qui pourraient endommager la surface optique. Un encrassement réduit la portée et peut causer des clignotements des LED.

Que signifie la sortie diagnostique ?

La sortie diagnostique délivre un signal de 5 Hz lorsque la détection de l'objet est dégradée (par exemple encrassement des lentilles ou mauvais réglage). Dès que la détection redevient fiable, la sortie revient à un signal permanent. Elle permet de surveiller l'état du système à distance.

Peut-on utiliser le OA0123 en extérieur ?

La notice ne précise pas explicitement une utilisation en extérieur. Vérifiez l'indice de protection (IP) sur l'étiquette. Si l'appareil n'est pas spécifiquement protégé contre l'humidité et les poussières, il est recommandé de l'installer à l'intérieur ou dans un boîtier étanche.

Comment aligner précisément l'émetteur et le récepteur ?

Après avoir fixé le récepteur, orientez l'émetteur en direction du récepteur. Affichez l'alignement à l'aide de la LED rouge du récepteur : elle doit être allumée fixe. Si elle clignote, réajustez l'orientation. Pour une portée optimale, l'alignement doit être précis. Vous pouvez utiliser l'aide des LED pour un réglage fin.

MODE D'EMPLOI OA0123 IFM

efector200

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation.

Portée : voir l'étiquette

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

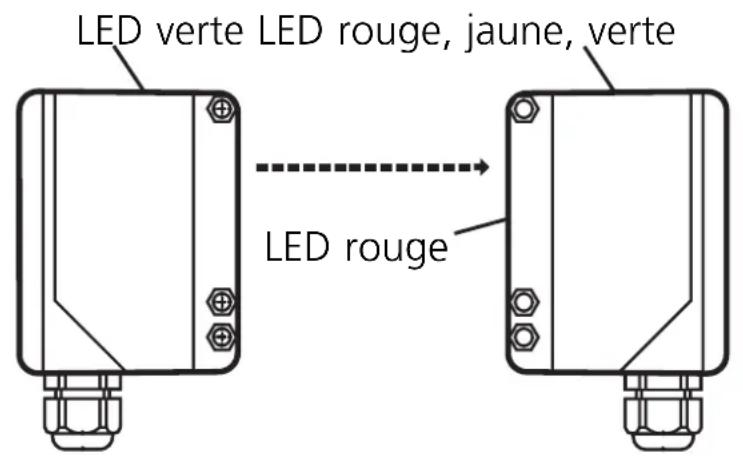

Montage

Monter le récepteur (OAE...) avec une équerre de fixation.

Orienter l'émetteur (OAS...) en direction du récepteur et le fixer de la même manière.

Suivant le raccordement électrique, l'émetteur peut être orienté précisément à l'aide de la LED:

• Les LED rouges du récepteur sont allumées en cas d'alignement précis.
• Elles clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Entrée test de l'émetteur (seulement pour appareils DC)

Par l'activation de l'entrée test (test à L-), l'émission de lumière est désactivée. Si aucun objet ne se trouve entre l'émetteur et le récepteur, les LED du récepteur indiquant la réception de lumière doivent s'éteindre et l'état de commutation de la sortie doit changer.

Réglage

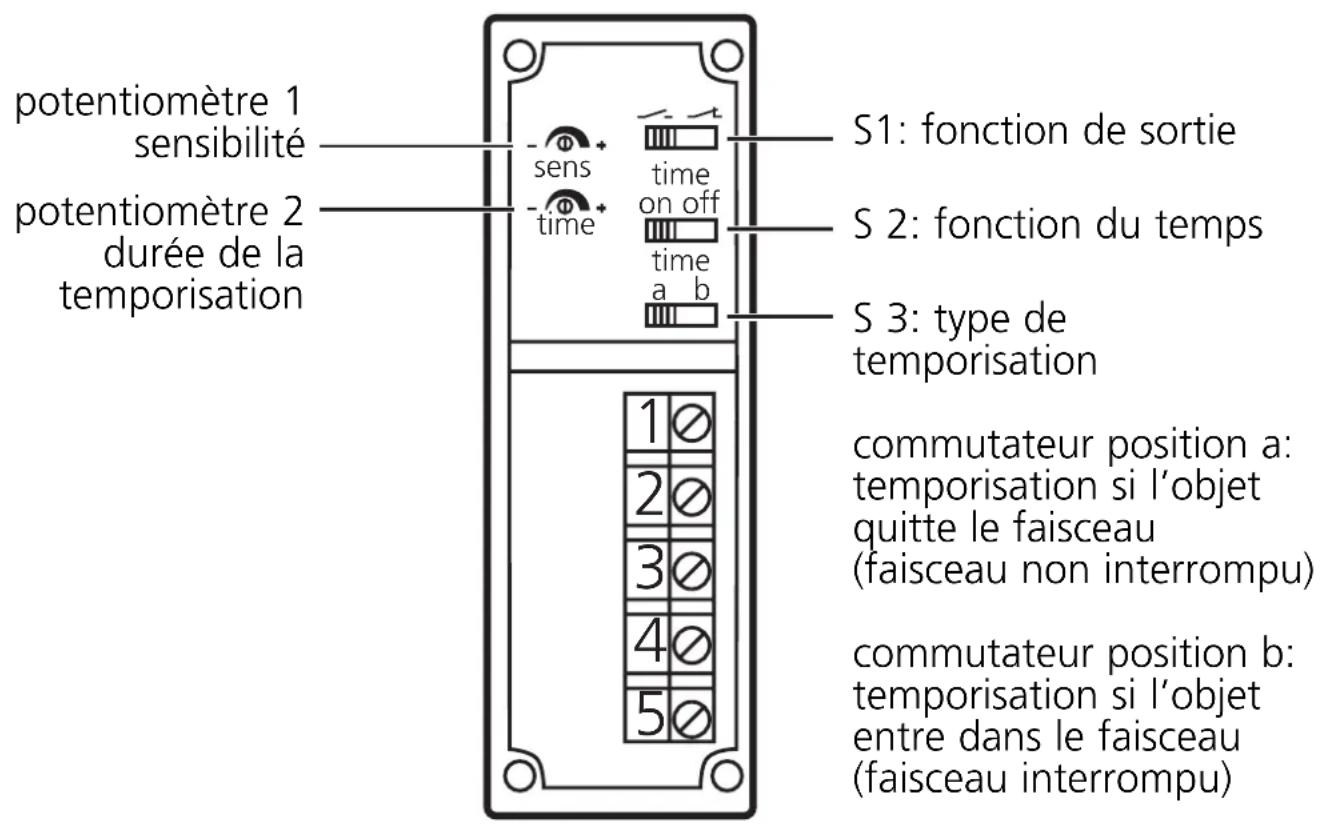

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

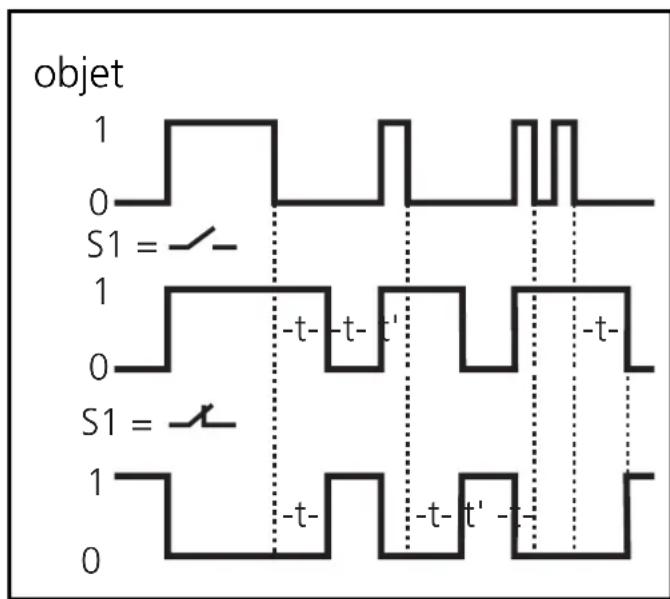

Sélecteur 3 = A:

Le signal «pas d'objet» présent est passé à la sortie de commutation avec un retard.

Si S1 = la sortie déclenchée après le front descendant + t.

• Si S1 = la sortie enclencha après le front descendant + t. Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

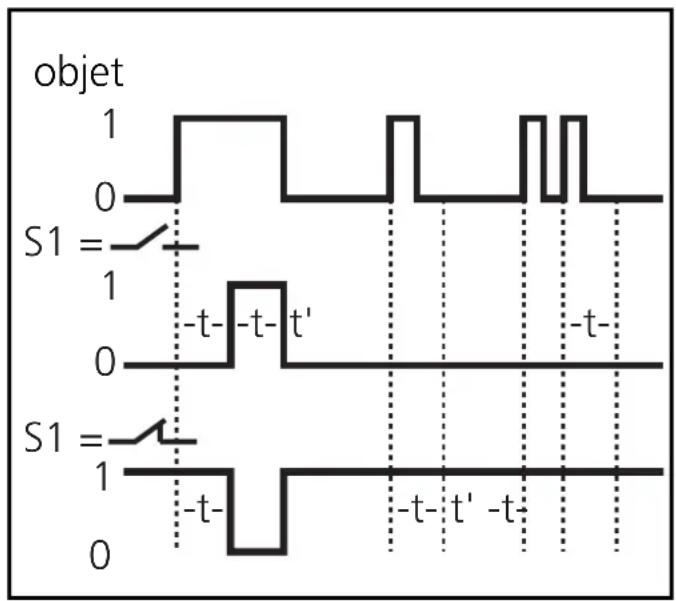

Sélecteur 3 = b..

Le signal « objet présent » est passé à la sortie de commutation avec un retard.

Si S1 = la sortie enclencha après le front montant + t. Si S1 = la sortie déclenchée après le front montant + t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED vertes sont allumées = tension d'alimentation o. k.
• LED rouges du récepteur sont allumées = réception de lumière (pas d'objet entre l'émetteur et le récepteur).
• LED rouges clignotent = déterioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

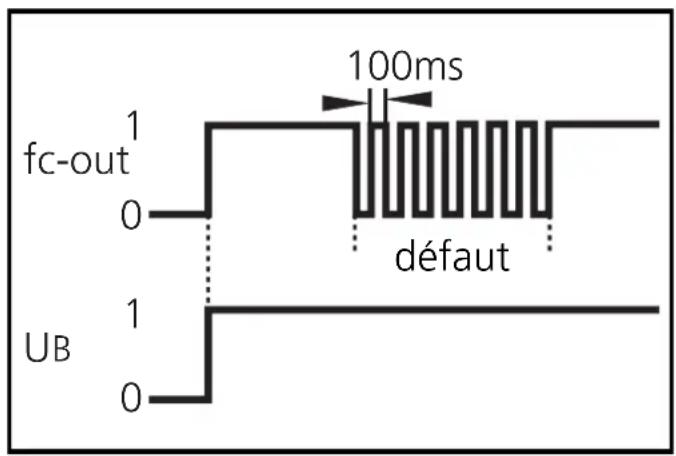

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
