Produkttyp	Lichtschranke (berührungsloser Bewegungsmelder)
Marke	IFM
Modell	OA0123
Reichweite	Siehe Etikett (nicht in der Anleitung angegeben)
Spannungsversorgung	10–30 VDC (DC-Geräte)
Leistungsaufnahme	Angezeigt durch grüne LED (Spannung OK)
Erkennungsart	Berührungslos, durch Unterbrechung des Lichtstrahls
Ausgang	Geschaltet (Transistor) mit gelber LED für Schaltzustand
Diagnoseausgang	Signal 5 Hz bei schlechter Erkennung (Verschmutzung, falsche Einstellung)
LED-Anzeigen	Grün: Spannung OK; Rot (Empfänger): leuchtet bei Lichtempfang, blinkt bei schlechtem Empfang; Gelb: Ausgang geschaltet
Einstellungen	Funktionsschalter (S1, S3): Empfindlichkeit, Ausgangsfunktion, Verzögerung (Einschalt-/Ausschaltverzögerung)
Verzögerung	Einstellbar über Schalter: Verzögerung bei steigender/fallender Flanke, durch Impuls zurücksetzbar
Testeingang (Sender)	Deaktiviert die Lichtemission zum Test (DC-Geräte)
Montage	Empfänger auf Montagewinkel; Sender in Richtung des Empfängers ausgerichtet
Elektrischer Anschluss	Streng nach Etikett; ggf. Feinsicherung vorsehen
Warnhinweis	Vor dem Anschließen Anlage spannungsfrei schalten; nach Kurzschluss prüfen
Wartung	Linsen regelmäßig reinigen, um Verschmutzung zu vermeiden
Reparierbarkeit	Ersatzteile nicht spezifiziert; IFM oder autorisierten Händler kontaktieren
Zertifizierungen	Nicht spezifiziert

Häufig gestellte Fragen - OA0123 IFM

Wie installiere ich den Bewegungsmelder IFM OA0123?

Montieren Sie zuerst den Empfänger (OAE...) auf einem Montagewinkel, richten Sie dann den Sender (OAS...) in Richtung des Empfängers aus und befestigen Sie ihn. Schließen Sie die Spannungsversorgung gemäß dem Schaltbild auf dem Etikett an, unter Beachtung der Polarität. Verwenden Sie ggf. eine Feinsicherung.

Was bedeuten die LEDs am Empfänger?

Die rote LED leuchtet, wenn der Lichtstrahl korrekt empfangen wird (kein Objekt zwischen Sender und Empfänger). Wenn sie blinkt, deutet dies auf einen verschlechterten Empfang hin (verschmutzte Linsen, falsche Ausrichtung). Die gelbe LED leuchtet, wenn der Schaltausgang aktiv ist.

Wie stelle ich die Verzögerung des Ausgangs ein?

Verwenden Sie die Schalter S1 und S3. Beispiel: Wenn S3 auf 'a' steht, wird der Ausgang nach der fallenden Flanke des Signals 'kein Objekt' verzögert. Wenn S3 auf 'b' steht, gilt die Verzögerung für die steigende Flanke des Signals 'Objekt vorhanden'. Die Dauer t ist einstellbar (nicht in der Anleitung angegeben). Ein Impuls während t setzt die Verzögerung zurück.

Was tun, wenn die rote LED am Empfänger blinkt?

Ein Blinken bedeutet einen schlechten Lichtempfang. Überprüfen Sie zuerst, ob die Linsen sauber sind. Richten Sie dann Sender und Empfänger mithilfe der roten LED genau aus (dauerhaftes Leuchten bei korrekter Ausrichtung). Wenn das Problem weiterhin besteht, prüfen Sie auf Hindernisse.

Wie teste ich die Funktion des Detektors?

Aktivieren Sie den Testeingang (Test auf L-) am Sender (nur bei DC-Modellen): Die Lichtemission wird deaktiviert. Wenn sich kein Objekt zwischen Sender und Empfänger befindet, müssen die roten LEDs des Empfängers ausgehen und der Ausgangszustand muss sich ändern. Dies überprüft die korrekte Funktion der Zelle.

Welche Spannungsversorgung benötigt der OA0123?

Der Detektor arbeitet mit Gleichstrom (DC). Die genaue Versorgungsspannung ist auf dem Geräteetikett angegeben. In der Regel handelt es sich um eine Spannung von 10 bis 30 V DC. Die grüne Spannungs-LED leuchtet, wenn die Versorgung korrekt ist.

Wie reinige ich die Linsen des Detektors?

Für einen zuverlässigen Betrieb reinigen Sie die Linsen des Senders und des Empfängers regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde oder lösungsmittelhaltige Produkte, die die optische Oberfläche beschädigen könnten. Verschmutzung verringert die Reichweite und kann zum Blinken der LEDs führen.

Was bedeutet der Diagnoseausgang?

Der Diagnoseausgang gibt ein 5-Hz-Signal aus, wenn die Objekterkennung beeinträchtigt ist (z.B. Verschmutzung der Linsen oder falsche Einstellung). Sobald die Erkennung wieder zuverlässig ist, kehrt der Ausgang zu einem Dauersignal zurück. Er ermöglicht die Fernüberwachung des Systemzustands.

Kann der OA0123 im Freien verwendet werden?

Die Anleitung gibt keinen expliziten Hinweis auf eine Verwendung im Freien. Überprüfen Sie die Schutzart (IP) auf dem Etikett. Wenn das Gerät nicht speziell gegen Feuchtigkeit und Staub geschützt ist, wird empfohlen, es im Innenbereich oder in einem wasserdichten Gehäuse zu installieren.

Wie richte ich Sender und Empfänger genau aus?

Befestigen Sie zuerst den Empfänger, richten Sie dann den Sender in Richtung des Empfängers aus. Zeigen Sie die Ausrichtung mithilfe der roten LED am Empfänger an: Sie muss dauerhaft leuchten. Wenn sie blinkt, justieren Sie die Ausrichtung nach. Für eine optimale Reichweite muss die Ausrichtung präzise sein. Sie können die LEDs für die Feineinstellung nutzen.

BEDIENUNGSANLEITUNG OA0123 IFM

Einweglichtschranke OA

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite ("range"): siehe Typaufkleber.

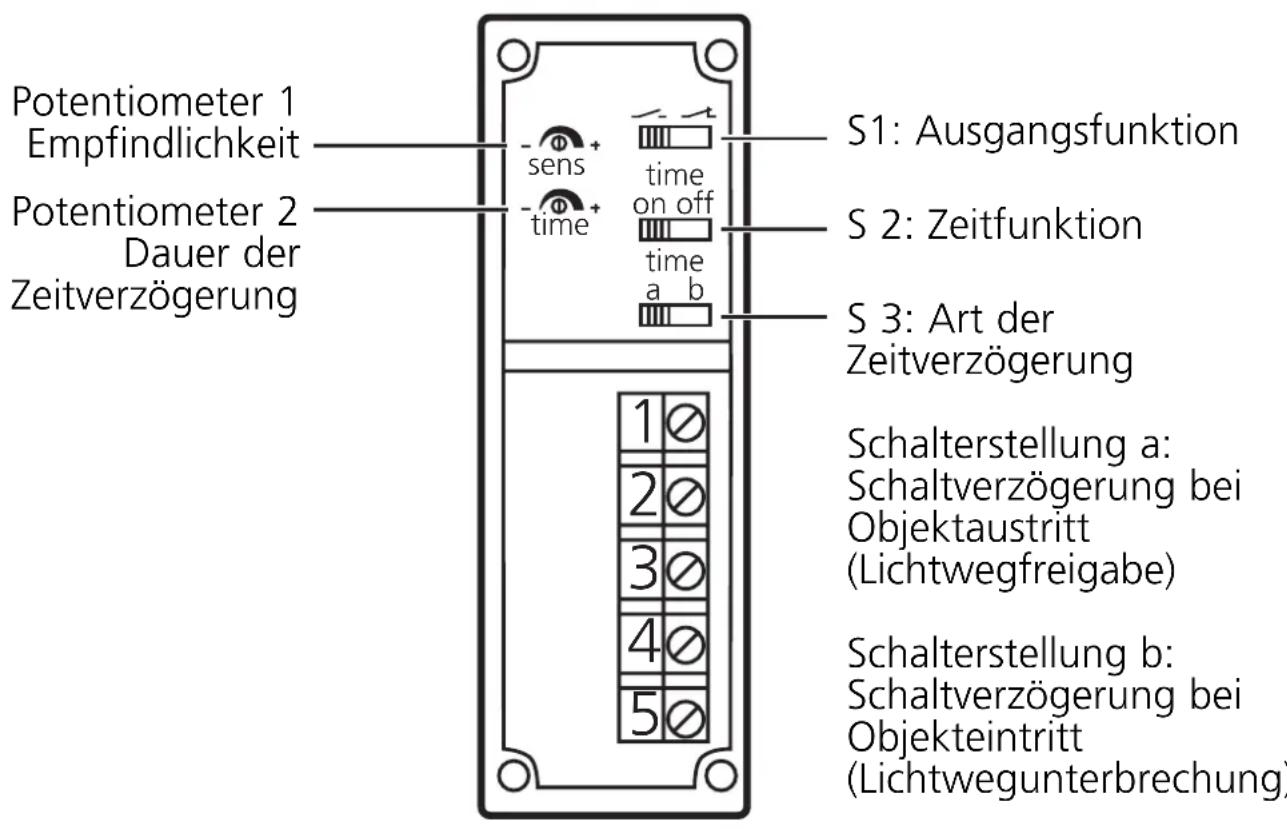

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

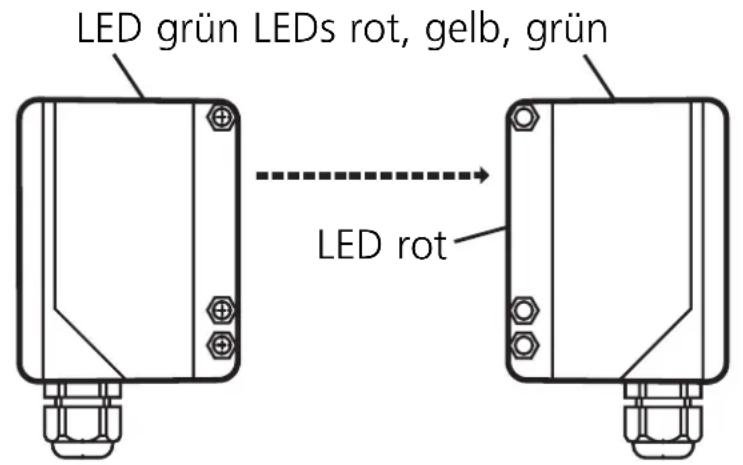

Montieren Sie den Empfänger (OAE ...) mit Hilfe einer Montagehalterung. Richten Sie dann den Sender (OAS ...) auf den Empfänger aus und befestigen Sieihn ebenso.

Nach dem elektrischen Anschluß können Sie den Sender mit Hilfe der LED-Anzeige genau austrichten:

Die roten LEDs des Empfängers leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Reichweite nur bei genauer Ausrichtung.

Testeingang des Senders (nur bei DC-Geräten)

Durch Aktivieren des Testeingangs (Test an L-) wird der Sender abgeschelt. Somit mussen bei freiem Lichtweg zwischen Sender und Empfänger die Empfangsanzeige am Empfänger verlösen und der Schaltzustand am Ausgang muß sich ändern.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzogierung ein.

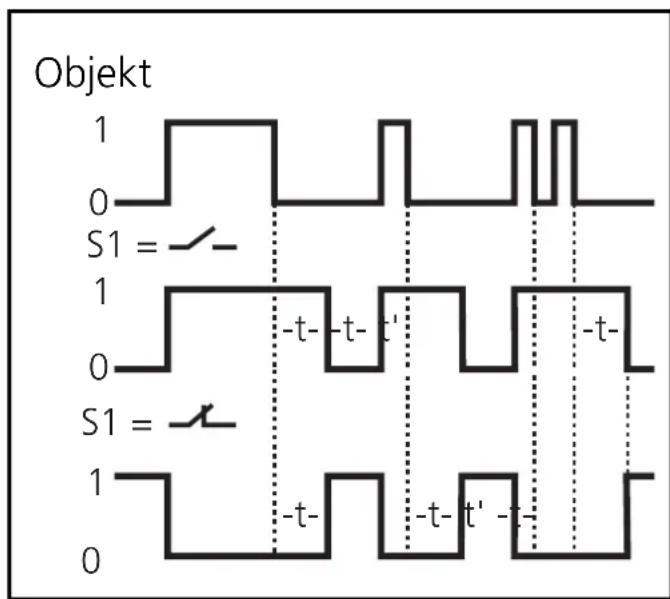

Schalter 3 = a

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.

• Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t. Ein Impuls während der Zeit tläbt die Zeitstufe erneut anlaufen.

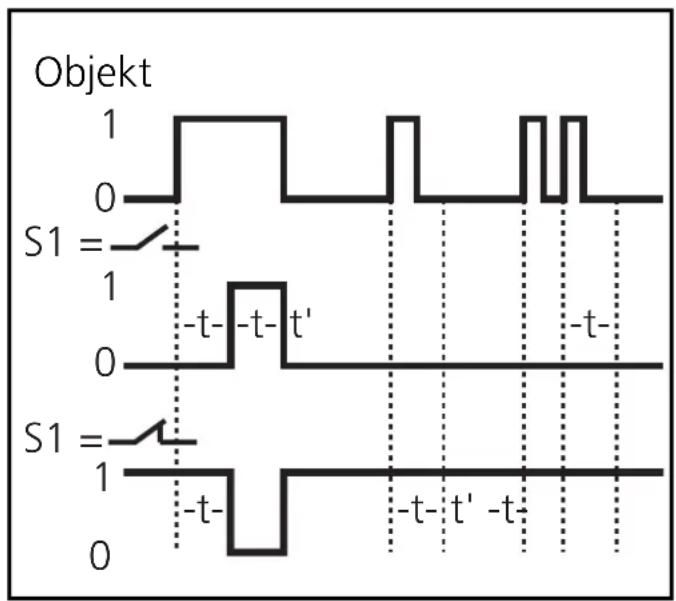

Schalter 3 = b

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang Ein nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigenden Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitsute erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

• LEDs grün leuchten = Versorgungsspannung o.k.
• LEDs rot des Empfängers leuchten = Lichtempfang (kein Objekt zwischen Sender und Empfänger).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

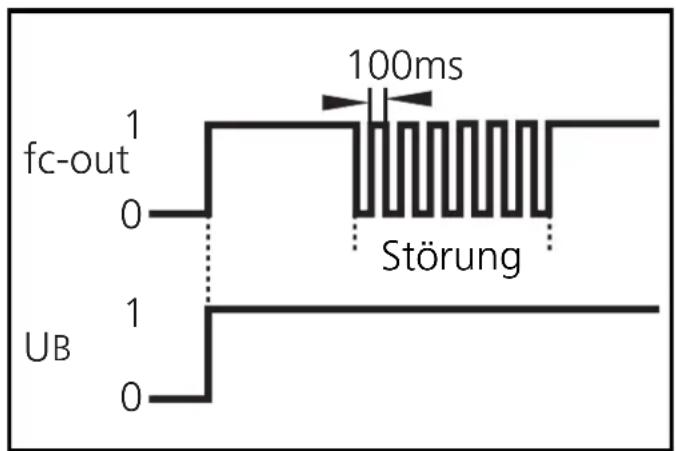

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzt der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
