Produkttyp	Reflexionslichttaster (direkte Reflexion)
Marke	IFM
Modell	OA8507
Spannungsversorgung	Gleichspannung (10-30 V DC typisch)
Reichweite	Bis zu 2 m auf weißem Papier 200x200 mm (Referenz)
Schaltausgang	Konfigurierbar (PNP/NPN), zeitverzögert
LED-Anzeigen	Grün (Spannung), rot (Empfang), gelb (geschalteter Ausgang)
Einstellungen	Empfindlichkeit, Ausgangsfunktion, Zeitfunktion, Ausschaltverzögerung
Montage	Auf Montagewinkel, genaue Ausrichtung erforderlich
Elektrischer Anschluss	Gemäß Etikett, mit empfohlener Feinsicherung
Diagnosefunktion	Diagnoseausgang 5 Hz bei Verschmutzung oder Fehleinstellung
Wartung	Regelmäßige Reinigung der Linsen
Schutz	Feinsicherung zum Kurzschlussschutz
Betriebstemperatur	-25 bis 60 °C (Schätzung)
Gehäusematerial	Nicht spezifiziert, typischerweise Kunststoff oder Metall
Gewicht	Ca. 50 g (Schätzung)

Häufig gestellte Fragen - OA8507 IFM

Wie schließe ich den OA8507 Detektor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie streng nach den Angaben auf dem Etikett an. Legen Sie ggf. eine Feinsicherung ein. Überprüfen Sie nach einem Kurzschluss die einwandfreie Funktion.

Was ist die maximale Reichweite des OA8507?

Die Reichweite hängt vom Objekt ab. Auf weißem Papier 200x200 mm kann sie bis zu 2 m betragen. Den genauen Wert entnehmen Sie dem Etikett.

Wie stelle ich Empfindlichkeit und Verzögerungszeit ein?

Verwenden Sie die internen Schalter. Schalter 3 wählt den Verzögerungsmodus (A oder B). Die anderen Einstellungen passen Empfindlichkeit und Dauer an. Details entnehmen Sie der Anleitung.

Was bedeuten die verschiedenen LEDs?

Grüne LED leuchtet = Betriebsspannung OK. Rote LEDs leuchten = Lichtempfang (Objekt erkannt). Rote LEDs blinken = Verschmutzung oder Fehleinstellung. Gelbe LED leuchtet = Schaltausgang aktiv.

Wie warte ich den Detektor?

Reinigen Sie regelmäßig die Linsen, um Verschmutzung zu vermeiden. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Lösungsmittel.

Kann ich ihn im Außenbereich verwenden?

Die Anleitung erwähnt keine Außenanwendung. Für den Einsatz im Freien prüfen Sie den IP-Schutzgrad. Hier nicht spezifiziert, daher zu bestätigen.

Woran erkenne ich eine Fehleinstellung des Detektors?

Wenn die roten LEDs blinken oder der Diagnoseausgang ein 5-Hz-Signal ausgibt, deutet dies auf eine Beeinträchtigung des Empfangs hin (Verschmutzung, Fehleinstellung).
Richten Sie das Gerät neu aus oder reinigen Sie es.

Welche Funktion hat der Diagnoseausgang?

Er zeigt eine schlechte Erkennung (Verschmutzung, Fehleinstellung) durch ein 5-Hz-Signal an. Sobald die Erkennung wieder zuverlässig ist, geht der Ausgang auf Dauersignal.

Welche Objekttypen kann ich erkennen?

Das Reflexionslichtschrankensystem erkennt alle undurchsichtigen oder reflektierenden Objekte. Transparente oder sehr dunkle Objekte können die Reichweite verringern.

Wie montiere ich den OA8507 richtig?

Richten Sie den Detektor auf das zu erkennende Objekt und befestigen Sie ihn mit einem Montagewinkel. Orientieren Sie sich an den roten LEDs: leuchten = genaue Ausrichtung, blinken = falsche Ausrichtung.

BEDIENUNGSANLEITUNG OA8507 IFM

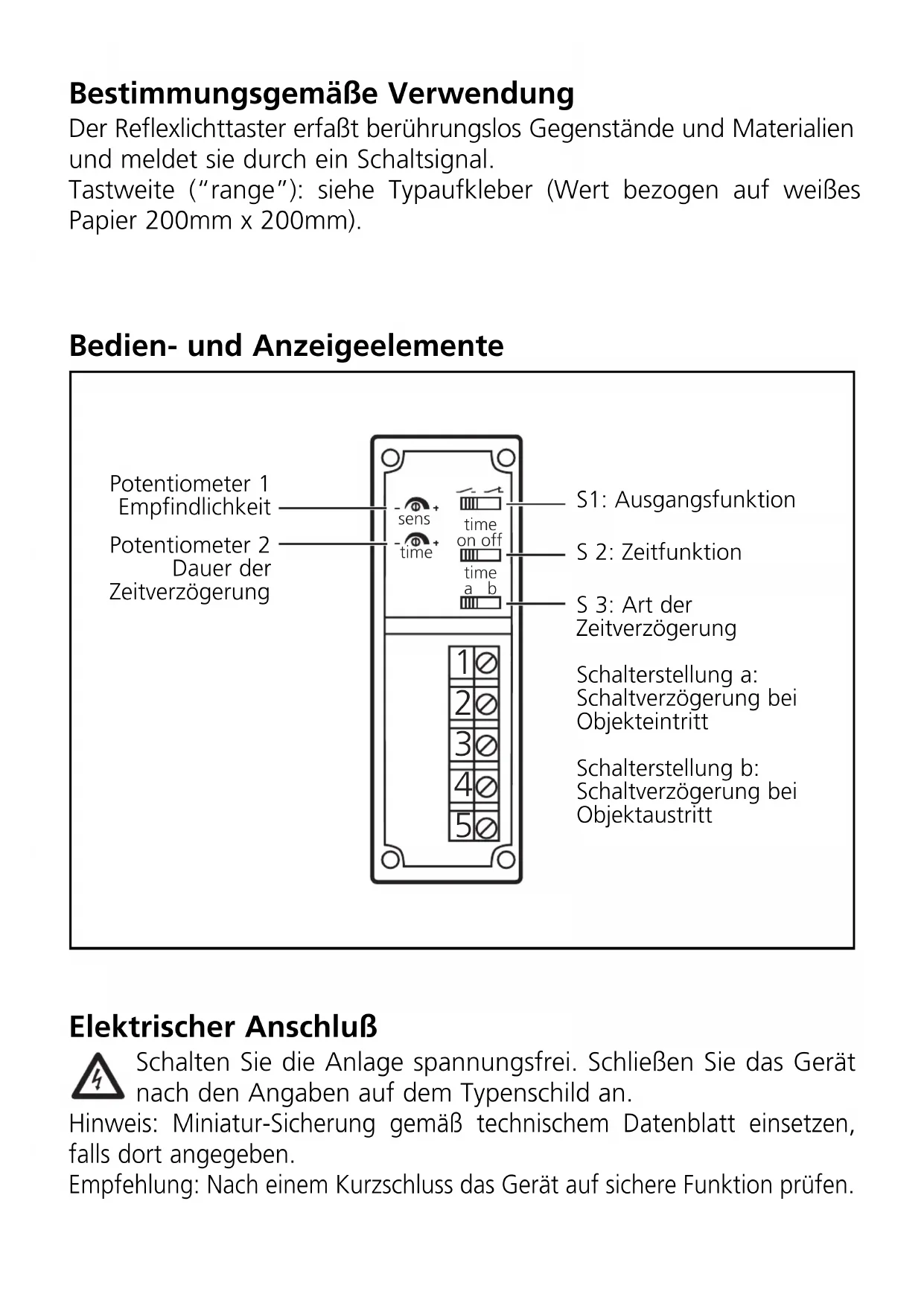

Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite ("range"): siehe Typaufkleber (Wert bezogen auf weißes Papier 200mm x 200mm).

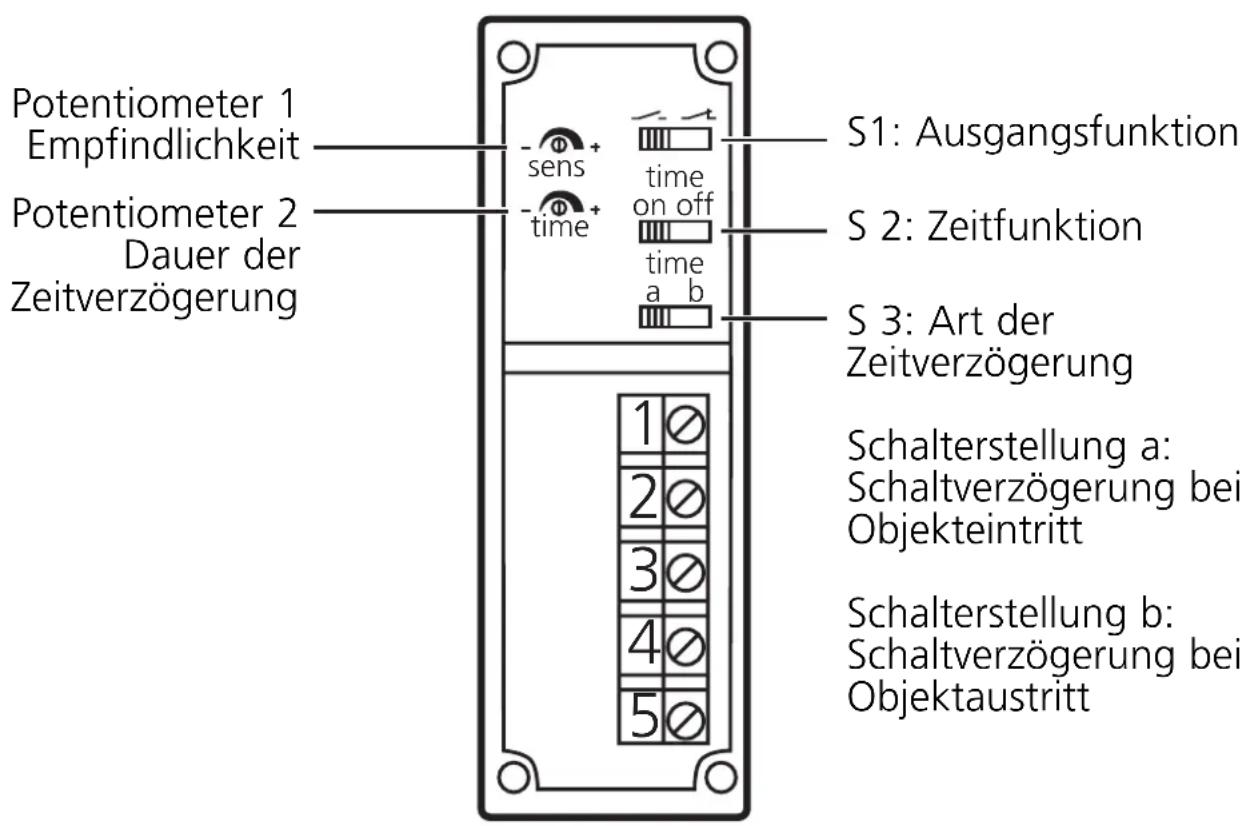

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

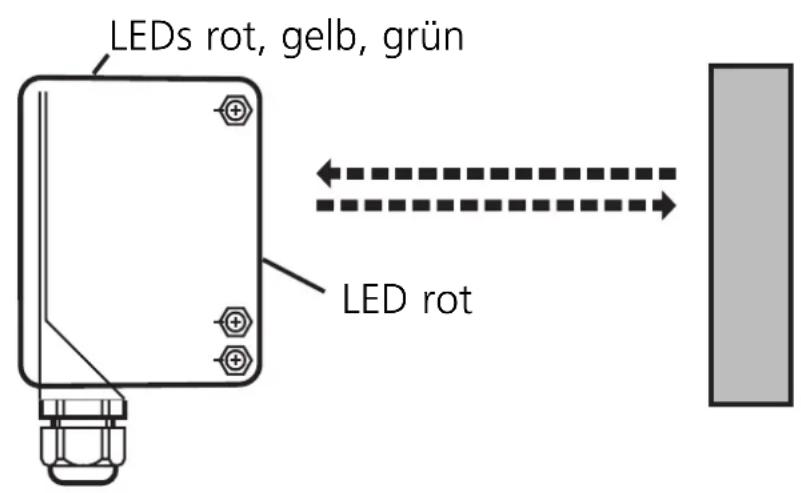

Montage

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung.

Nach dem elektrischen Anschluß können Sie das Gerät mit Hilfe der LED-Anzeige genau ausrichten:

• Die roten LEDs leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Tastweite nur bei genauer Ausrichtung.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzögerung ein.

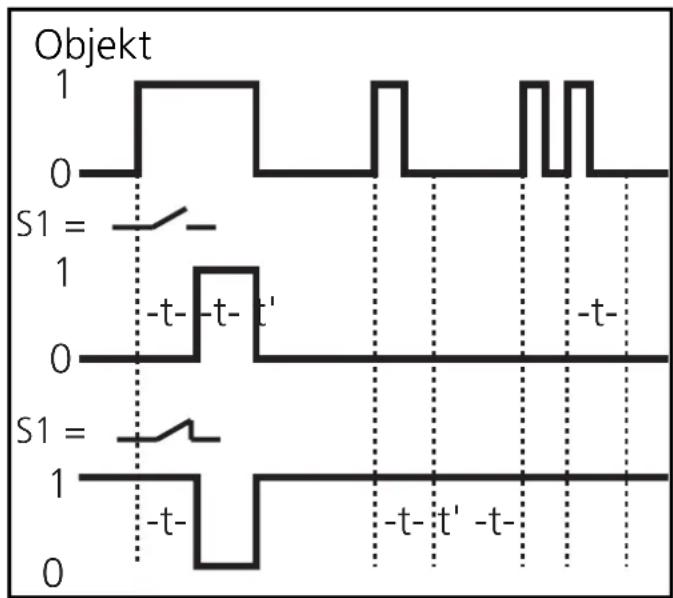

Schalter 3 = a:

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang EIN nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigender Flanke + t.

Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

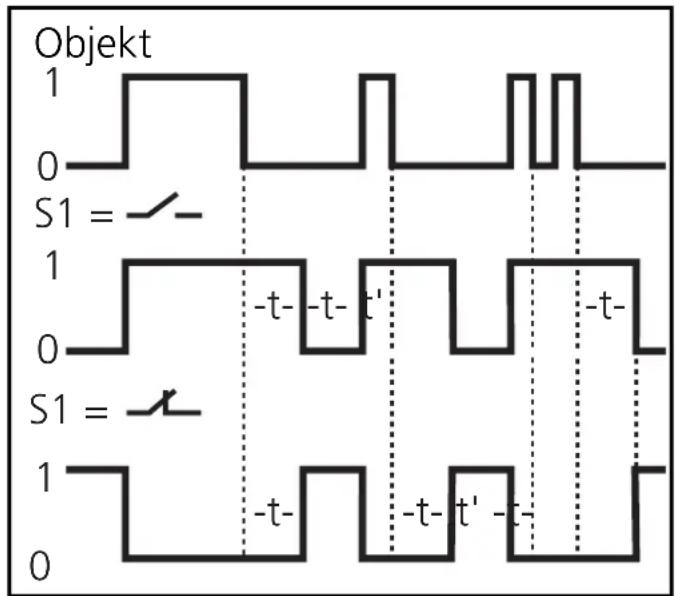

Schalter 3 = b:

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.
• Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t.

Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

• LED grün leucht = Versorgungsspannung o.k.
• LEDs rot leuchten = Lichtempfang (Objekt vorhanden).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

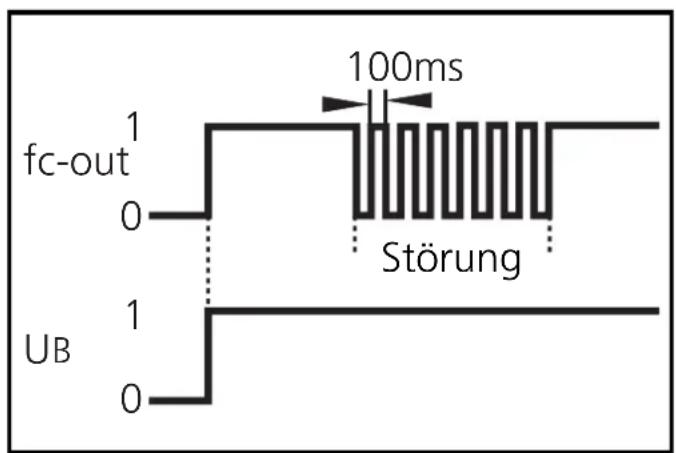

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzt der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
