OA8507 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements à réflexion directe
Marque	IFM
Modèle	OA8507
Alimentation	Tension continue (10-30 V DC typique)
Portée	Jusqu'à 2 m sur papier blanc 200x200 mm (référence)
Sortie de commutation	Configurable (PNP/NPN), temporisée
Indicateurs LED	Verte (alimentation), rouges (réception), jaune (sortie commutée)
Réglages	Sensibilité, fonction de sortie, fonction de temps, durée de temporisation
Montage	Sur équerre de fixation, orientation précise requise
Raccordement électrique	Selon étiquette, avec fusible miniature recommandé
Fonction de diagnostic	Sortie diagnostique 5 Hz en cas d'encrassement ou mauvais réglage
Entretien	Nettoyage régulier des lentilles
Protection	Fusible miniature pour protection contre les courts-circuits
Température de fonctionnement	-25 à 60 °C (estimation)
Matériau du boîtier	Non spécifié, typiquement plastique ou métal
Poids	Environ 50 g (estimation)

FOIRE AUX QUESTIONS - OA8507 IFM

Comment raccorder électriquement le détecteur OA8507 ?

Mettez l'installation hors tension. Raccordez strictement selon les indications de l'étiquette. Insérez un fusible miniature si spécifié. Vérifiez le bon fonctionnement après un court-circuit.

Quelle est la portée maximale de l'OA8507 ?

La portée dépend de l'objet. Sur du papier blanc de 200x200 mm, elle peut atteindre jusqu'à 2 m. Consultez l'étiquette pour la valeur exacte.

Comment régler la sensibilité et la temporisation ?

Utilisez les sélecteurs internes. Le sélecteur 3 permet de choisir le mode de temporisation (A ou B). Les autres réglages ajustent la sensibilité et la durée. Reportez-vous à la notice pour les détails.

Que signifient les différentes LED ?

LED verte allumée = tension d'alimentation OK. LED rouges allumées = réception de lumière (objet détecté). LED rouges clignotantes = encrassement ou mauvais réglage. LED jaune allumée = sortie commutée.

Comment entretenir le détecteur ?

Nettoyez régulièrement les lentilles pour éviter l'encrassement. Utilisez un chiffon doux et sec. Évitez les solvants agressifs.

Puis-je l'utiliser en extérieur ?

La notice ne mentionne pas d'usage extérieur. Pour une utilisation en extérieur, vérifiez le degré de protection IP. Non spécifié ici, donc à confirmer.

Comment savoir si le détecteur est mal réglé ?

Si les LED rouges clignotent ou si la sortie diagnostique émet un signal 5 Hz, cela indique une détérioration de la réception (encrassement, mauvais réglage).
Réalignez ou nettoyez l'appareil.

Quelle est la fonction de la sortie diagnostique ?

Elle signale une mauvaise détection (encrassement, mauvais réglage) par un signal de 5 Hz. Dès que la détection redevient fiable, la sortie reprend un signal permanent.

Quels types d'objets puis-je détecter ?

Le système réflexion directe détecte tout objet opaque ou réfléchissant. Les objets transparents ou très sombres peuvent réduire la portée.

Comment monter l'OA8507 correctement ?

Orientez le détecteur vers l'objet à détecter et fixez-le avec une équerre de fixation. Aidez-vous des LED rouges : allumées = alignement précis, clignotantes = mauvais alignement.

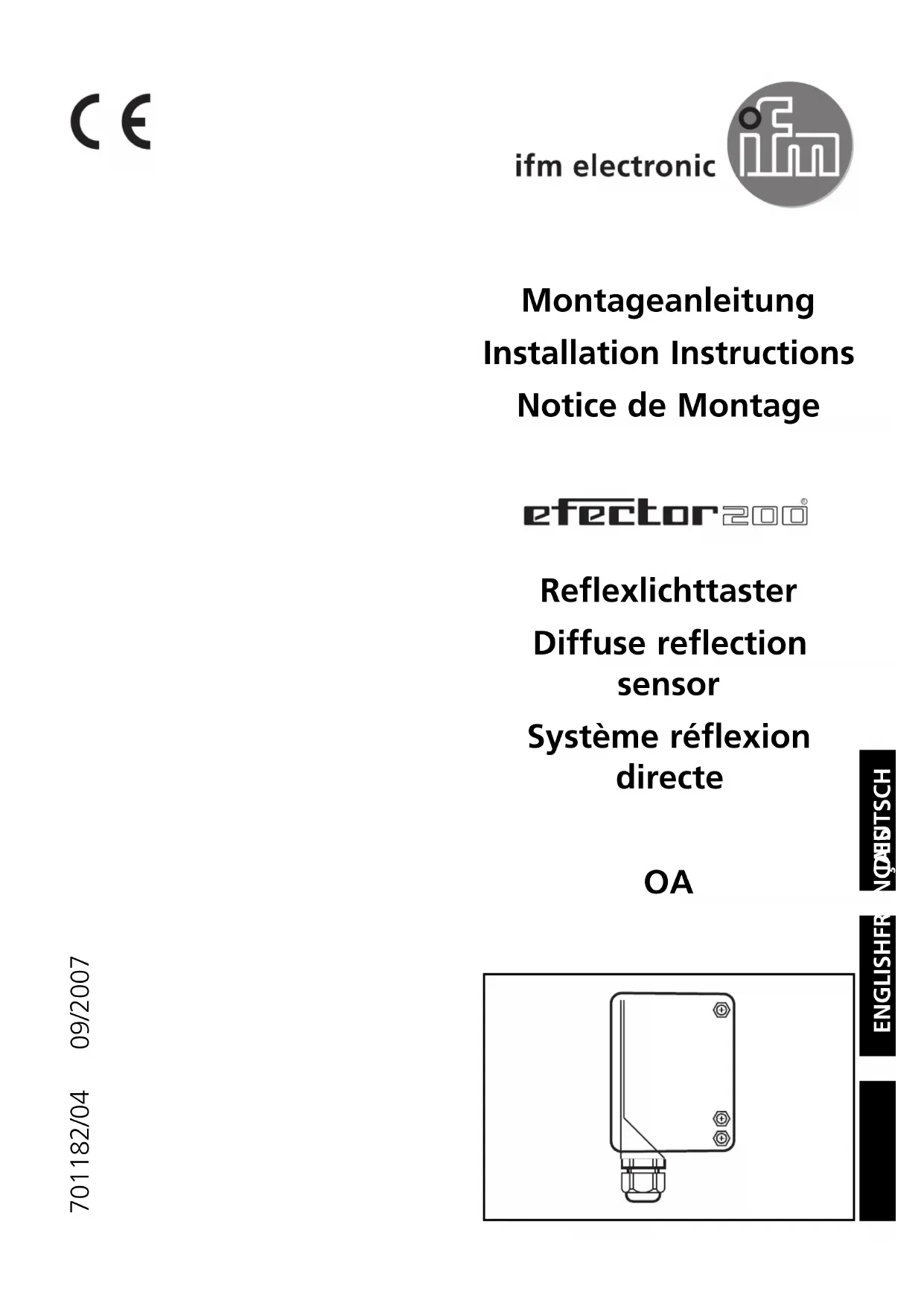

MODE D'EMPLOI OA8507 IFM

efector200®

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Rayon : voir l'étiquette (valeur sur du papier blanc 200mm x 200mm).

Éléments de service et d'indication

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

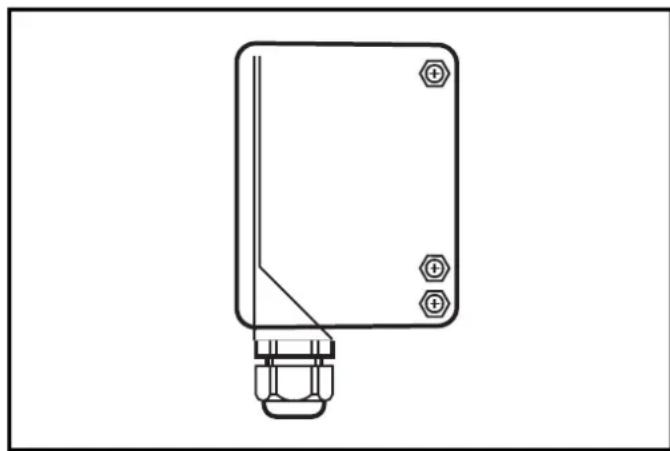

Montage

Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation.

Suivant le raccordement électrique, la cellule peut être orientée précisément à l'aide de la LED:

• Les LED rouges sont allumées en cas d'alignement précis.
• Elles clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Réglage

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

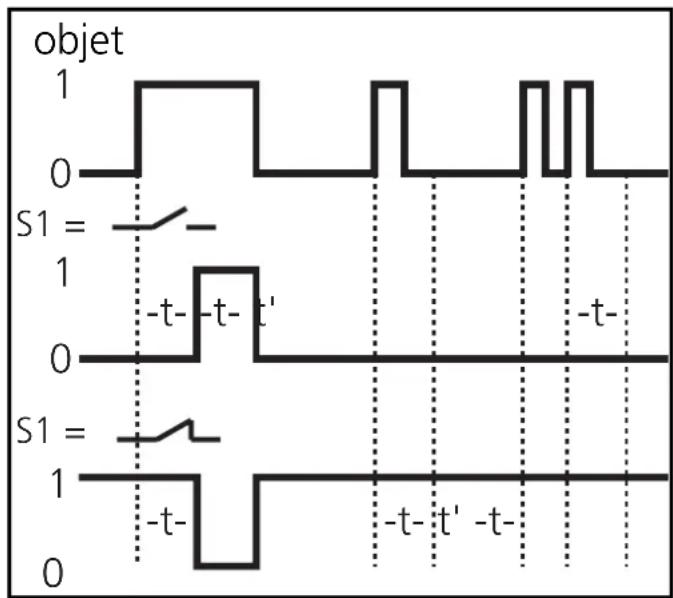

Sélecteur 3 = A:

Le signal «objet présent» est passé à la sortie de commutation avec un retard.

• Si S1 = la sortie déclenche après le front montant +t.
• Si S1 = la sortie déclenche après le front montant +t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

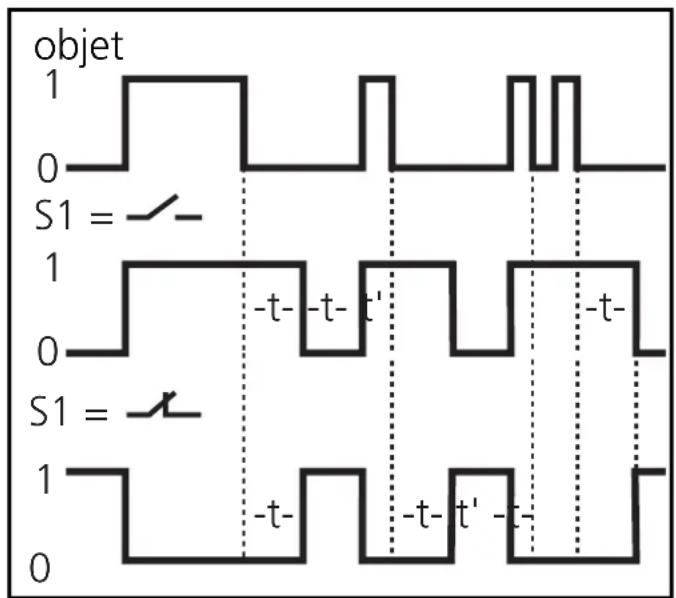

Sélecteur 3 = b:

Le signal «pas d'objet présent» est passé à la sortie de commutation avec un retard.

• Si S1 = la sortie déclenche après le front descendant +t.
• Si S1 = la sortie enclenche après le front descendant +t. Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED verte est allumée = tension d'alimentation o. k.
• LED rouges sont allumées = réception de lumière (objet détecté).
• LED rouges clignotent = détérioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

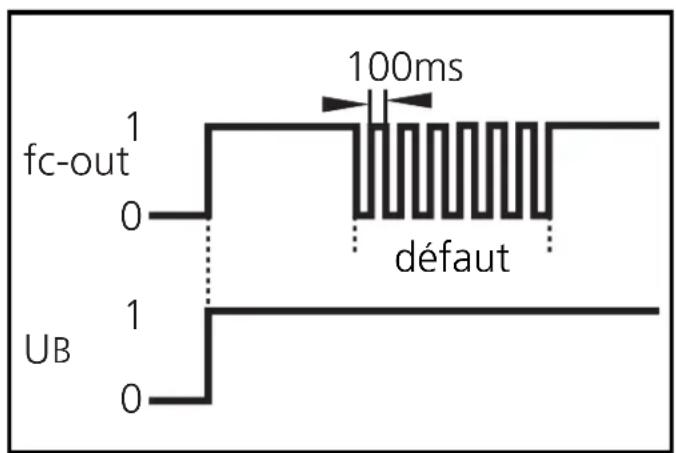

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien : Les lentilles de la cellule doivent être dégagées de tout encrassement.
