Produkttyp	Elektronischer Drucksensor
Referenz	PF003A (IFM)
Versorgungsspannung	20…30 V DC
Stromaufnahme	< 60 mA
Druckart	Relativdruck
Messbereich	-1,0…25 bar / -15…363 PSI / -0,1…2,5 MPa
Zulässiger Überdruck	100 bar
Berstdruck	350 bar
Schaltausgänge	2 PNP/NPN-Ausgänge (konfigurierbar), Strom 2 x 250 mA
Analogausgang	4…20 mA oder 0…10 V (nur Ausgang 2)
Schutz	Kurzschluss, Verpolung, Überlast, IP 67, Klasse III
Umgebungstemperatur	-20…+60 °C
Fluidtemperatur	-20…+60 °C
Kontaktwerkstoffe	Edelstahl 316L, Keramik Al2O3, PTFE
Gehäuse	Edelstahl 316L, PBTP, PC, PEI, EPDM/X, FPM
Prozessanschluss	G1, mit Zubehör anpassbar
Max. Anzugsdrehmoment	20 Nm
Anzeige	Digital 3-stellig, drehbar
Programmierung	Über Tasten Mode/Enter und Set, Verriegelung möglich
Filterreinigung	Deckel abschrauben, sorgfältig reinigen
Optionales Zubehör	Prozessadapter, Schutzhaube E30043

Häufig gestellte Fragen - PF003A IFM

Wie programmiere ich die Schaltschwellen SP1 und rP1?

Im Run-Modus drücken Sie kurz Mode/Enter, um den Parameter (SP1, rP1) auszuwählen. Halten Sie Set länger als 5 Sekunden gedrückt, bis der Wert blinkt. Stellen Sie mit Set ein und bestätigen Sie mit Mode/Enter. Warten Sie 15 Sekunden, um in den Run-Modus zurückzukehren.

Was bedeutet die Anzeige 'OL' oder 'UL'?

'OL' zeigt einen Überdruck (oberhalb des Messbereichs) an. 'UL' zeigt einen Unterdruck (unterhalb) an. Überprüfen Sie den anliegenden Druck und den Messbereich des Sensors.

Wie verdrahte ich den Sensor als PNP-Ausgang?

Verwenden Sie die Standard-Pinbelegung: 1 BN (L+), 2 WH (OUT2), 3 BU (L-), 4 BK (OUT1). Für PNP stellen Sie den Parameter P-n auf PnP. Die Ausgänge schalten das Positive.

Wie stelle ich den Analogausgang auf 4…20 mA ein?

Stellen Sie OU2 auf 'I' (Strom). Stellen Sie ASP für den Minimalwert (4 mA) und AEP für den Maximalwert (20 mA) ein. Die Differenz zwischen ASP und AEP muss ≥ 25% des Bereichs betragen.

Warum schaltet der Ausgang trotz erreichtem Druck nicht?

Überprüfen Sie den Parameter OUx (Hno, Hnc, Fno, Fnc) und die Schwellen SPx/rPx. Stellen Sie sicher, dass der Ausgang nicht kurzgeschlossen ist (Meldung SCx) und dass die Verzögerung dSx/drx nicht aktiv ist.

Wie setze ich die gespeicherten Max/Min-Werte (HILO) zurück?

Wählen Sie im Display-Modus mit Mode/Enter HI oder LO aus. Halten Sie Set gedrückt, bis '----' angezeigt wird. Drücken Sie kurz Mode/Enter, um den Speicher zu löschen.

Welches Anzugsdrehmoment wird für den Anschluss empfohlen?

Das maximale Anzugsdrehmoment beträgt 20 Nm. Ziehen Sie den Sensor mit einem passenden Schlüssel am G1-Anschluss fest. Nicht überschreiten, da sonst die Dichtung beschädigt werden kann.

Wie reinige ich den Druckausgleichsfilter?

Schrauben Sie den Filterdeckel (B) mit einer Kunststoffzange ab. Reinigen Sie ihn sorgfältig, ohne Rückstände in die Entlüftung (A) zu drücken. Wieder zuschrauben. Der Sensor ist IP67.

Was tun bei blinkender Meldung 'SC1' oder 'SC2'?

Dies zeigt einen Kurzschluss an Ausgang 1 oder 2. Der Ausgang ist deaktiviert, solange der Fehler besteht. Überprüfen Sie die Verkabelung und die Last. Nach Behebung verschwindet die Meldung.

Wie verriegle ich die Tastatur, um versehentliche Änderungen zu vermeiden?

Drücken Sie im Run-Modus gleichzeitig beide Tasten (Mode/Enter und Set) für 10 Sekunden. Die Anzeige erlischt kurz zur Bestätigung. Zum Entriegeln wiederholen Sie den Vorgang.

BEDIENUNGSANLEITUNG PF003A IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector500®

Elektronischer Drucksensor

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 18

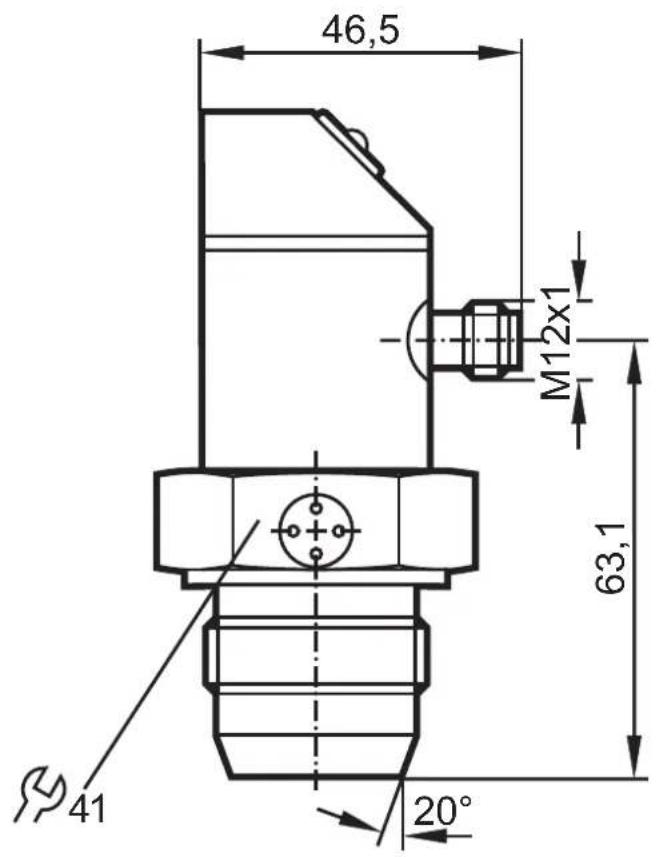

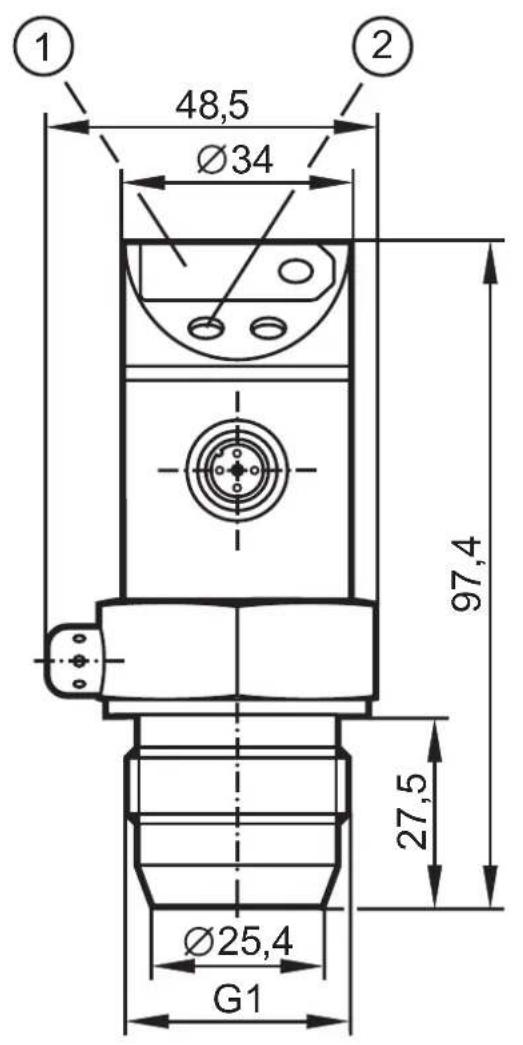

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 48

Einstellbereiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 49

DEUTSCH

Contents

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20

Controls and indicating elements . . . . . . . . . . . . . . . . . . page 20

Function and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 21

Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22

Installation page 23

Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 25

Programming ...... page 26

Installation and set-up / operation . . . . . . . . . . . . . . . . . . . page 27

Technical information / Functioning / Parameters

Adjustable parameters . . . . . . . . . . . . . . . . . . . . . . . . . page 28

Technical data page 33

Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 48

Setting ranges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 49

HSI7DN3

Contenu

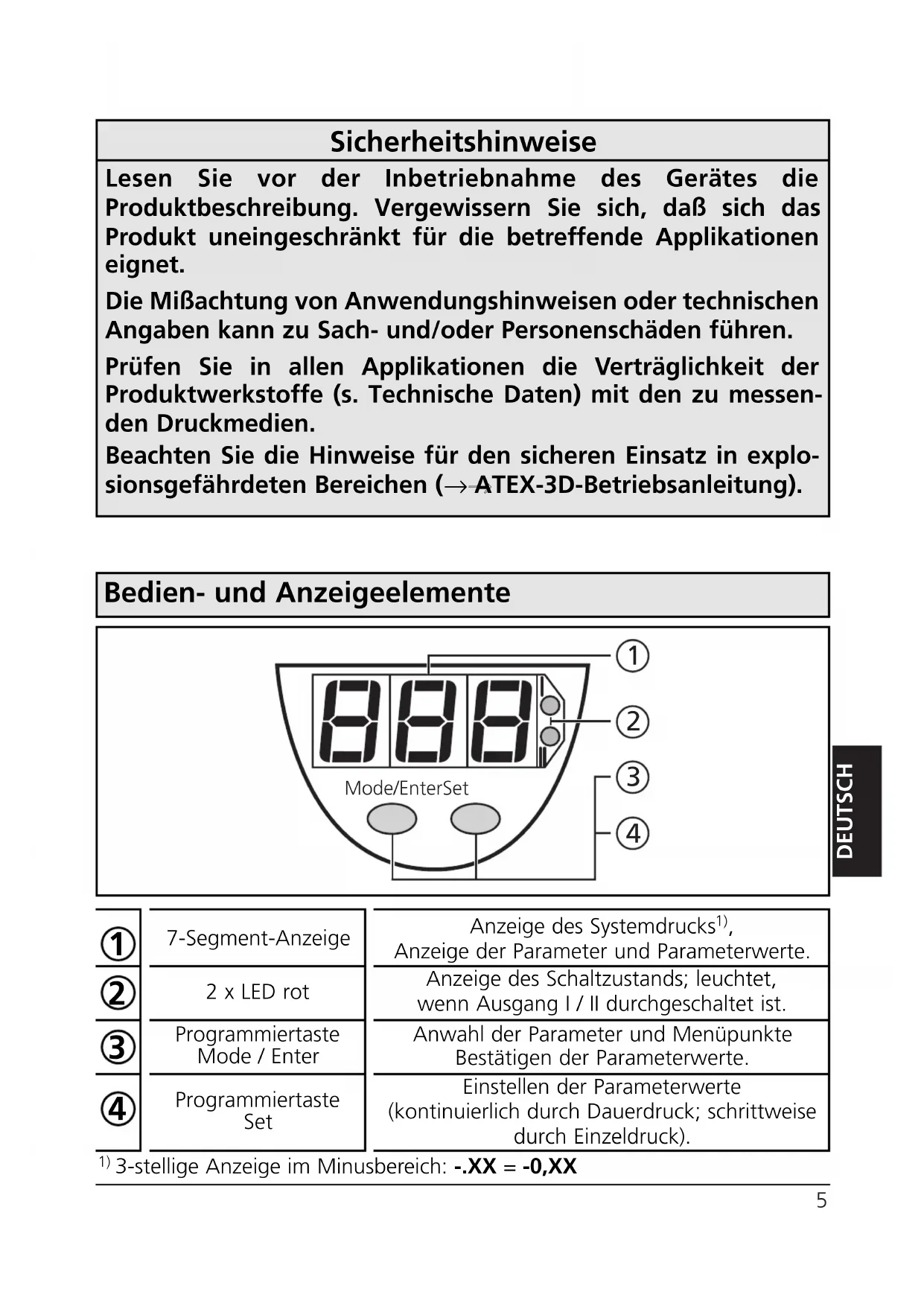

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet.

Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messenden Druckmedien.

Beachten Sie die Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen (→ATEX-3D-Betriebsanleitung).

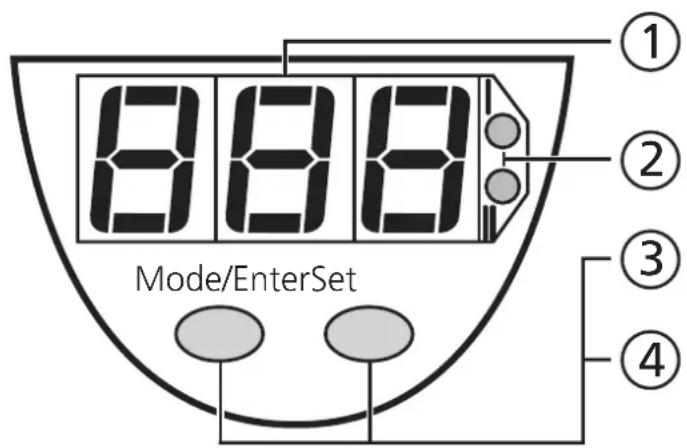

Bedien- und Anzeigeelemente

1	7-Segment-Anzeige	Anzeige des Systemdrucks1), Anzeige der Parameter und Parameterwerte.
2	2 x LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang I / II durchgeschaltet ist.
3	Programmiertaste Mode / Enter	Anwahl der Parameter und Menüpunkte Bestätigen der Parameterwerte.
4	Programmiertaste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck).

1) 3-stellige Anzeige im Minusbereich: -.XX = -0,XX

Bestimmungsgemäße Verwendung

• Der Drucksensor erfaßt den Systemdruck,
• zeigt ihn durch ein Display an
• und erzeugt 2 Ausgangssignale entsprechend der eingestellten Ausgangskonfiguration.

	Ausgang 1 Ausgang 2
Analogausgang(nur Ausgang 2)		I: 4 ... 20 mA
		U: 0 ... 10 V
Schaltfunktion(Ausgang 1 und Ausgang 2; Funktion getrennt je Ausgang einstellbar)	Hysteresefunktion / Schließer (Hno)
	Hysteresefunktion / Öffner (Hnc)
	Fensterfunktion / Schließer (Fno)
	Fensterfunktion / Öffner (Fnc)
Schaltlogik(gilt für beide Schaltausgänge)	p-schaltend (PnP)
	n-schaltend (nPn)

Einsatzbereich

Druckart: Relativdruck

Bestell-number		Meßbereich	Zulässiger Überlastdruck	Berstdruck
PF003A	bar	-1,0 ... 25 100 350
	PSI	-15 ... 363 1450 5070
	MPa	-0,1 ... 2,5 10 35
PF008A	mbar	-13 ... 250 10000 (10bar) 30000 (30bar)
	inH2O	-5,0 ... 100 4000	12000
	kPa	-1,3 ... 25,0	1000 (1MPa)	3000 (3MPa)

Vermeiden Sie statische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiten.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden (Verletzungsgefahr)!

Betriebsarten

Run-Modus

Normaler Arbeitsbetrieb

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und gibt Ausgangssignale entsprechend den eingestellten Parametern.

Das Display zeigt den aktuellen Systemdruck an (kann ausgeschaltet werden; → Seite 15). Die roten LEDs signalisieren den Schaltzustand der Ausgänge.

Display-Modus

Anzeige der Parameter und Parameterwerte

Das Gerät geht durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon können die eingestellten Parameterwerte abgelesen werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt 15s lang den zugehörigen Parameterwert. Nach weiteren 15s geht das Gerät zurück in den Run-Modus.

Programmier-Modus

Einstellen der Parameterwerte

Das Gerät geht in den Programmiermodus, wenn ein Parameter angewählt ist und danach die Taste "Set" länger als 5s gedrückt wird (der Parameterwert wird blinkend angezeigt, danach fortlaufend erhöht). Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit Hilfe der Taste "Set" ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät geht in den Run-Modus zurück, wenn danach 15s lang keine Taste mehr gedrückt wird.

Montage

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die Anlage druckfrei ist.

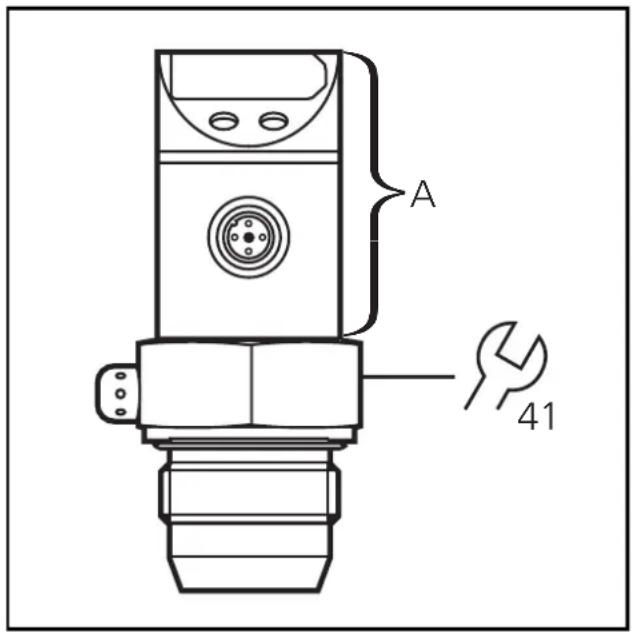

1. Schrauben Sie den Sensor in einen G1-Prozeßanschluß.
2. Ziehen Sie den Sensor mit einem Schraubenschlüssel fest.

Anzugsdrehmoment: 20Nm.

Das Gehäuse (A) ist drehbar.

A 41

Durch G1-Prozeßadapter ist der Sensor adapterbar an unterschiedliche Prozeßanschlüsse. G1-Prozeßadapter sind gesondert als Zubehör zu bestellen.

Einschweißadapter

Schweißen Sie zuerst den Adapter ein. Montieren Sie dann den Sensor.

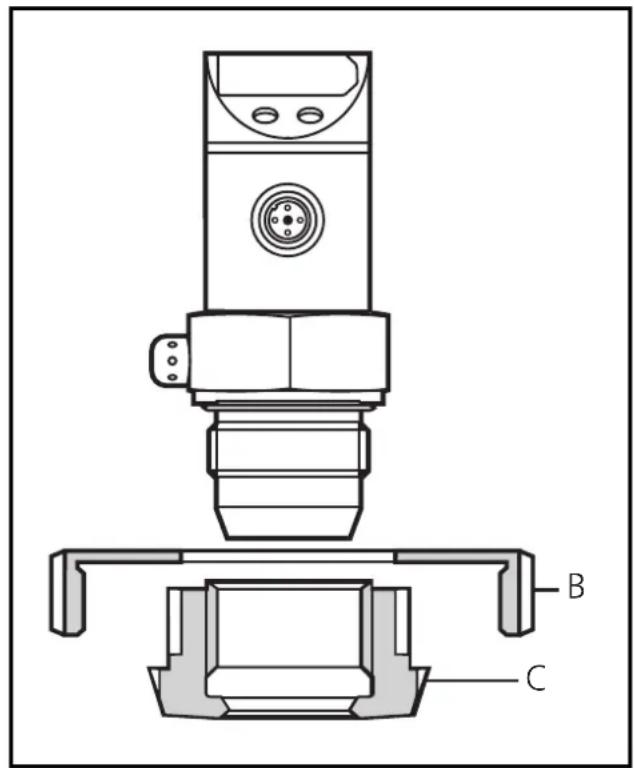

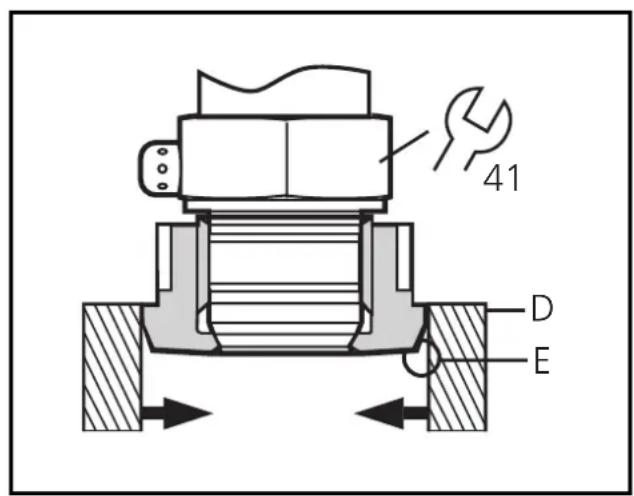

ifm-Prozeßadapter

Montieren Sie zuerst den Adapter (C) an den Sensor, dann Sensor + Adapter mit Hilfe einer Überwurfmutter, eines Klemmflanschs o. ä. (B) an den Prozeßanschluß.

ACHTUNG: Eine Garantie für langzeitstabile Dichtwirkung der metallischen Abdichtung besteht nur für einmalige Montage.

Schrauben Sie den Sensor in den Adapter ein.

Spannen Sie Sensor + Adapter in eine Klemmvorrichtung (D). Die Dichtflächen (E) dürfen dabei nicht beschädigt werden. Ziehen Sie den Sensor mit einem Schraubenschlüssel an.

Anzugsdrehmoment: 20Nm.

41 D E

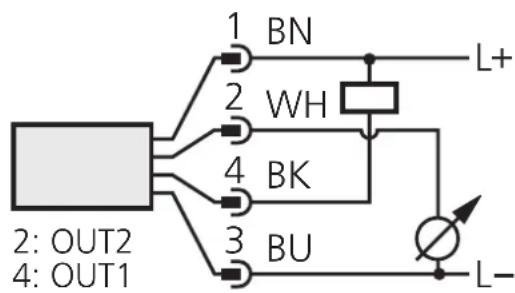

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

2 x p-schaltend

2 x n-schaltend


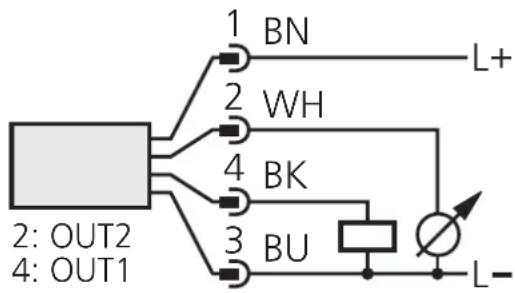

1 x p-schaltend / 1 x analog

1 BN 2 WH 4 BK 3 BU 2: OUT2 4: OUT1 L+ L-

1 x n-schaltend / 1 x analog

1 BN 2 WH 4 BK 3 BU 2: OUT2 4: OUT1 L+ L-

Steckeransicht (am Gerät)

Adernfarben bei ifm-Kabeldosen:

1		Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2		Drücken Sie die Taste Set und halten Sie sie gedrückt.Der aktuelle Parameterwert wird 5s lang blinkend angezeigt,danach wird er erhöht*(schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3		Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
4	Weitere Parameter verändern:Beginnen Sie wieder mit Schritt 1.	Programmierung beenden:Warten Sie 15s oder drücken Sie die Mode/Enter-Taste, bis wieder der aktuelle Meßwert erscheint.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Stellen Sie die Anzeigeeinheit (Uni) ein, bevor Sie die Schaltgrenzen (SPx, rPx) und die Grenzen für die Analogwerte (ASP, AEP) festlegen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte. Auslieferungszustand: Uni = bar.

Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Run-Modus zurück.

Das Gerät läßt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Programmiertesten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt. Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn versucht wird, Parameterwerte zu ändern.

Inbetriebnahme / Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert.

Störanzeigen während des Betriebs:

OL	Überlastdruck (Meßbereich überschritten).
UL	Unterlastdruck (Meßbereich unterschritten).
SC1	Blinkend: Kurzschluß in Schaltausgang 1*.
SC2	Blinkend: Kurzschluß in Schaltausgang 2*.
SC	Blinkend: Kurzschluß in beiden Schaltausgängen*.

*Der betreffende Ausgang ist abgeschaltet, solange der Kurzschluß andauert.

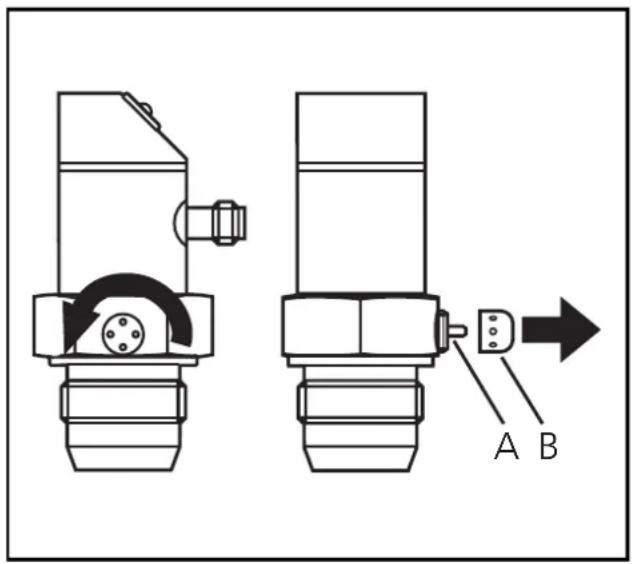

Reinigen der Filterabdeckung

Sollten zähflüssige und rückstandbildende Medien die Filterabdeckung des Sensors zusetzen (und damit die Meßgenauigkeit geringfügig beeinträchtigen), können Sie die Abdeckung reinigen.

Schrauben Sie die Filter-abdeckung (B) ab (benutzen Sie dazu eine Zange mit kunststoff-geschützten Backen). Reinigen Sie die Kappe gründlich.

A B

Der Stutzen (A) sollte nur von fachkundigem Personal und mit großer Sorgfalt gereinigt werden.

Etwaige Mediumsrückstände dürfen nicht verdichtet und in den Stutzen gepreßt werden. Sie könnten das Filtersystem verstopfen und die Meßgenauigkeit des Sensors beeinträchtigen.

Schrauben Sie die Filterabdeckung wieder fest auf.

Der Sensor ist ausreichend gegen rauhe Umgebungsbedingungen geschützt (Schutzart IP 67). Sie können die Schutzart durch spezielles Zubehör erhöhen (Bestell-Nr. E30043).

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter

SP1SP2	Schaltpunkt 1 / 2Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.SP2 ist nur aktiv, wenn OU2 = Hnc, Hnc, Fno oder Fnc.
rP1rP2	Rückschaltpunkt 1 / 2Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.rPx ist stets kleiner als SPx. Es können nur Werte eingegeben werden, die unter dem Wert für SPx liegen. Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitgezogen (der Abstand zwischen SPx und rPx1 bleibt konstant). Ist der Abstand größer als der neue Schaltpunkt, wird er automatisch reduziert (rPx wird auf den minimalen Einstellwert gesetzt).rP2 ist nur aktiv, wenn OU2 = Hnc, Hnc, Fno oder Fnc.Einstellbereiche für SPx / rPx: → Seite 49.
OU1	Konfiguration für Ausgang 1Es sind 4 Schaltfunktionen einstellbar:- Hno = Hysteresefunktion / normally open (Schließer)- Hnc = Hysteresefunktion / normally closed (Öffner)- Fno = Fensterfunktion / normally open (Schließer)- Fnc = Fensterfunktion / normally closed (Öffner)
OU2	Konfiguration für Ausgang 2Es sind 4 Schaltfunktionen und 2 Analogsignale einstellbar:- Hno = Hysteresefunktion / normally open (Schließer)- Hnc = Hysteresefunktion / normally closed (Öffner)- Fno = Fensterfunktion / normally open (Schließer)- Fnc = Fensterfunktion / normally closed (Öffner)- I = Analogausgang 4 ... 20mA- U = Analogausgang 0 ... 10V
ASP	AnalogstartpunktMeßwert, bei dem 4mA / 0V ausgegeben werden.ASP ist nur aktiv, wenn OU2 = I oder U.
AEP	AnalogendpunktMeßwert, bei dem 20mA / 10V ausgegeben werden.Mindestabstand zwischen ASP und AEP = 25% des Meßbereichsendwerts (Skalierfaktor 4).AEP ist nur aktiv, wenn OU2 = I oder U.Einstellbereiche für ASP / AEP: → Seite 49.
EF	Erweiterte FunktionenDieser Menüpunkt enthält ein Untermenü mit Parametern, die selten benutzt werden. Durch kurzen Druck auf die Set-Taste erhalten Sie Zugang zu diesen Parametern.
HILO	Min-Max-Speicher für SystemdruckHI: Anzeige des höchsten gemessenen DrucksLO: Anzeige des niedrigsten gemessenen DrucksLöschen des Speichers:- Drücken Sie die “Mode/Enter”-Taste, bis “HI” oder “LO” erscheint.- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - - ” erscheint.- Drücken Sie dann kurz die “Mode/Enter”-Taste.
COF	Nullpunkt-Kalibrierung (Calibration offset)Der interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben.Einstellbereich: -5 ... +5% des Meßbereichsendwerts (bei Skalierung im Auslieferungszustand: ASP = 0% und AEP = 100%),in Schritten von 0,1% des Meßbereichsendwerts.
CAR	Zurücksetzen der Kalibrierdaten (Calibration reset)Setzt die mit COF eingestellte Kalibrierung zurück auf Werkseinstellung.- Drücken Sie die “Mode/Enter”-Taste, bis CAR angezeigt wird.- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - - ” erscheint.- Drücken Sie dann kurz die “Mode/Enter”-Taste.
dS1dS2dr1dr2	Verzögerungszeit für die Schaltausgänge dSx = Einschaltverzögerung; drx = AusschaltverzögerungDer Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht.Einstellbereich: 0 / 0,1 ... 50s in Schritten von 0,1s(0 = Verzögerungszeit ist nicht aktiv).Anzeige in Sekunden.dS2 und dr2 sind nicht wirksam, wenn OU2 = I oder U.
P-ndAP	Schaltlogik (Ausgänge)Es sind 2 Einstellungen wählbar:- PnP = positiv schaltend-nPn = negativ schaltendDie Einstellung gilt für beide Schaltausgänge.Dämpfung für das SchaltsignalMit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern.dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in Sekunden.• Einstellbereich: 0 / 0,01 ... 4s in Schritten von 0,01s (0 = dAP ist nicht aktiv).Zusammenhang zwischen Schaltfrequenz und dAP: f_max =
dAA	Dämpfung für das AnalogsignalMit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern.dAA-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Analogsignals in Sekunden (s).• Einstellbereich: 0 (= dAA ist nicht aktiv) / 0,1s / 0,5s / 2s.dAA ist nur aktiv, wennOU2= I oder U.
d15	Einstellung der AnzeigeEs sind 9 Einstellungen wählbar:d1 = Meßwertaktualisierung alle 50msd2 = Meßwertaktualisierung alle 200msd3 = Meßwertaktualisierung alle 600 msDie Meßwertaktualisierung betrifft nur die Anzeige. Sie wirkt nicht auf die Ausgänge.Ph= kurzeitig festgehaltene Anzeige von Druckspitzen(peak hold).rd1, rd2, rd3, rph= Anzeige wie d1, d2, d3, Ph; jedoch um 180° gedreht.OFF= Die Meßwertanzeige ist im Run-Modus ausgeschaltet. Bei Druck auf eine der Tasten wird 15 s lang der aktuelle Meßwert angezeigt. Nochmaliges Drücken auf die Mode/Enter-Taste öffnet den Display-Modus. Die LEDs bleiben auch bei aus-geschalteter Anzeige aktiv.
Uni	AnzeigeeinheitMeßwert und Werte für SPx, rPx, ASP und AEP können in folgenden Einheiten angezeigt werden:bAr(= bar / mbar),PA(= MPA / kPa),PSI, H2O(inH2O).Stellen Sie die Anzeigeeinheit ein,bevorSie die Schaltgrenzen (SPx, rPx) und die Grenzen für die Analogwerte (ASP, AEP) ein-stellen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte.Auslieferungszustand: Uni = bAr.

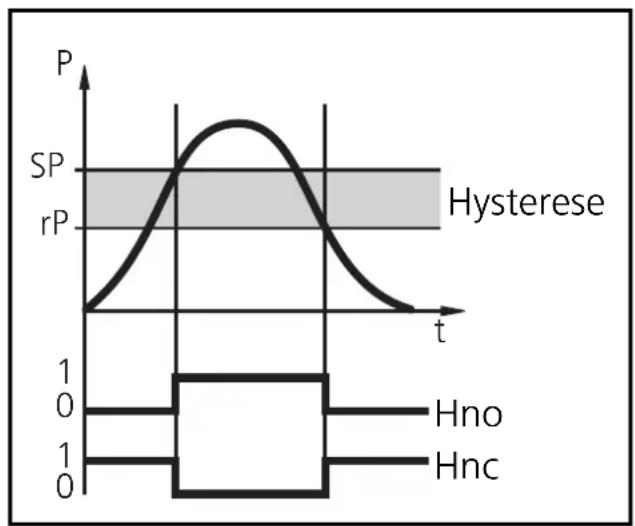

Hysteresefunktion:

Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Systemdruck um den Sollwert schwankt.

Bei steigendem Systemdruck schaltet der Ausgang bei Erreichen des Schaltpunkts (SPx); fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rPx) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

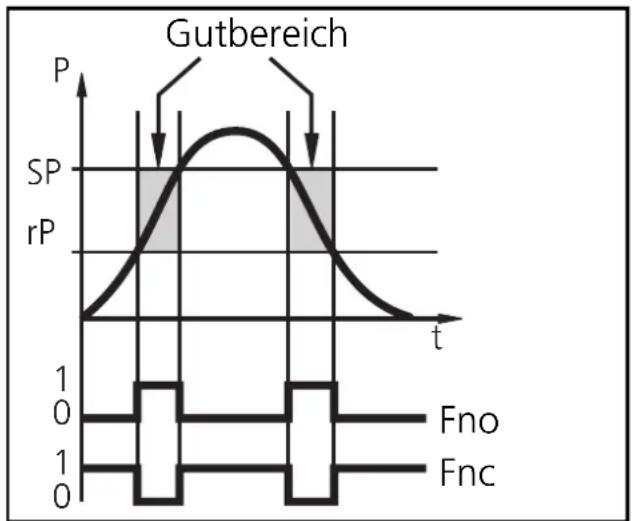

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs.

Bewegt sich der Systemdruck zwischen Schaltpunkt (SPx) und Rückschaltpunkt (rPx), ist der Ausgang durchgeschaltet (Fensterfunktion / Schließer) bzw. geöffnet (Fensterfunktion/ Öffner). Die Breite des Fensters ist einstellbar durch den Abstand von SPx zu rPx. SPx = oberer Wert, rPx = unterer Wert.

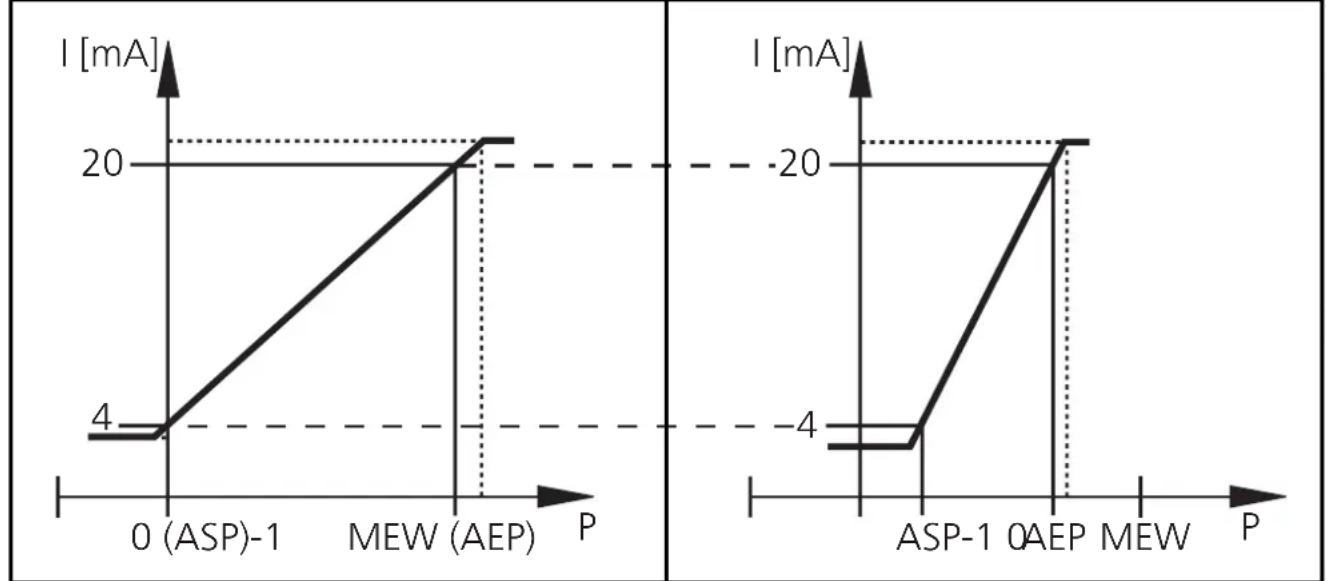

Skalieren des Meßbereichs (Analogausgang)

• Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei welchem Meßwert das Ausgangssignal 4mA / 0V beträgt.
• Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei welchem Meßwert das Ausgangssignal 20mA / 10V beträgt.
• Mindestabstand zwischen ASP und AEP = 25% des Meßbereichsendwerts (Skalierfaktor 4).

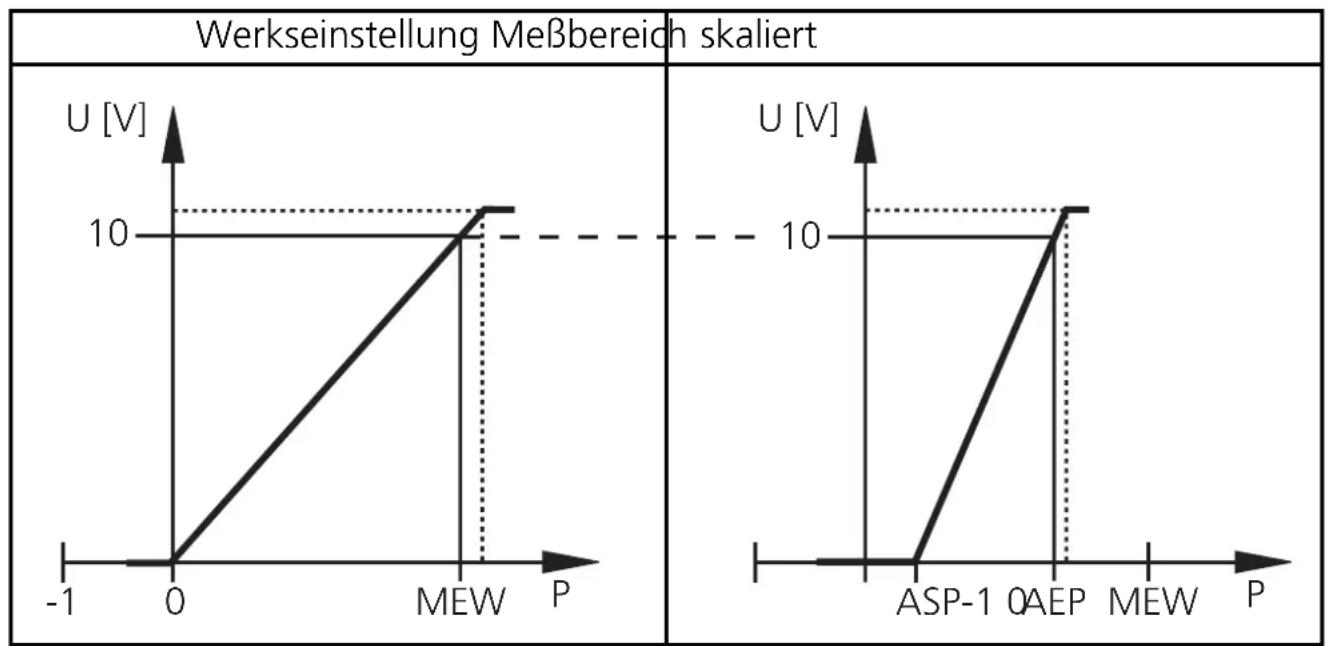

Spannungsausgang 0 ... 10V

MEW = Meßbereichsendwert
Im eingestellten Meßbereich liegt das Ausgangssignal zwischen 0 und 10V.
Weiter wird signalisiert:
Systemdruck oberhalb des Meßbereichs: Ausgangssignal > 10V.

Stromausgang 4 ... 20mA

Werkseinstellung Meßbereich skaliert

MEW = Meßbereichsendwert
Im eingestellten Meßbereich liegt das Ausgangssignal zwischen 4 und 20mA.
Weiter wird signalisiert:

- Systemdruck oberhalb des Meßbereich: Ausgangssignal > 20 mA.

- Systemdruck unterhalb des Meßbereichs: das Ausgangssignal fällt maximal bis auf 3,2mA (je nach Skalierung).

Technische Daten

Betriebsspannung [V]....20 ... 30 DCStromaufnahme [mA].....< 60Strombelastbarkeit je Schaltausgang [mA].....250Kurzschlußschutz; verpolungssicher / überlastfest,Watchdog integriertSpannungsabfall [V]....< 2Bereitschaftsverzögerungszeit [s]....0,2Min. Ansprechzeit Schaltausgänge [ms]....3Schaltfrequenz [Hz]....170 ... 0,125Analogausgang (Meßbereich skalierbar)....4 ... 20 mA / 0 ... 10 VMax. Bürde Stromausgang [Ω]....(UB- 10) x 50; 700 bei UB= 24VMin Bürde bei Spannungsausgang [Ω]....2000Min. Anstiegszeit Analogausgang [ms]....3

Genauigkeit / Abweichungen (in % der Spanne) ^1) - Kennlinienabweichung (Linearität, einschließlich Hysteresse und Wiederholgenauigkeit) ^2) ....< ± 0,6- Linearität....< ± 0,5- Hysterese....< ± 0,1- Wiederholgenauigkeit (bei Temperaturschwankungen < 10K).....< ± 0,1- Langzeitstabilität (in % der Spanne pro Jahr)....< ± 0,1- Temperaturkoeffizienten (TK) im kompensiertenTemperaturbereich 0 ... 60°C (in % der Spanne pro 10 K)- Größter TK des Nullpunkts / der Spanne (PF003A)....< ± 0,1 / 0,2- Größter TK des Nullpunkts / der Spanne (PF008A)....< ± 0,1 / 0,4

Werkstoffe in Kontakt mit Medium....V4A (1.4404);Keramik (99,9 % Al2O3); PTFEGehäusewerkstoffe....V4A (1.4404); PBTP (Pocan); PC (Macrolon);PEI; EPDM/X (Santoprene); FPM (Viton)Schutzart....IP 67Schutzklasse....IIIIsolationswiderstand [MΩ].....> 100 (500 V DC)Schockfestigkeit [g]....50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g]....20 (DIN / IEC 68-2-6, 10 - 2000 Hz)Schaltzyklen min....100 MillionenUmgebungstemperatur [°C]....-20 ... +60Mediumtemperatur [°C]....-20 ... +60Lagertemperatur [°C]....-40 ... +100EMVIEC 1000/4/2 ESD:....4 / 8 KVIEC 1000/4/3 HF gestrahlt:....10 V/mIEC 1000/4/4 Burst:....2 KVIEC 1000/4/6 HF leitungsgebunden:....10 V

1) alle Angaben bezogen auf Turn down von 1:1
2) Grenzpunkteinstellung nach DIN 16086

Safety instructions

Maßzeichnung / Scale drawing / Dimensions

① 48,5 Ø34 ② 97,4 27,5 Ø25,4 G1

46,5 M12x1 63,1 41 20°

1: 7-Segment-Anzeige
2: Programmiertaste

Einstellbereiche / Setting ranges / Plages de réglage

Uni = bAr		SP1 / SP2 rP		1 / rP2 ASP AEP						ΔPinmaxr
									maxm
PF003A	bar	-0,8	25,0	-0,9	24,9	-1,0	18,8	5,3	25,0	0,1
PF008A	mbar	-11	250	-12	249	-13	188	50	250	1

Uni = PA		SP1 / SP2 rP		1 / rP2 ASP AEP						ΔPinmaxr
									maxm
PF003A	MPa ^1)	- 0,08	2,50	- 0,09	2,49	- 0,10	1,88	0,53	2,50	0,01
PF008A	kPa	-1,1	25,0	-1,2	24,9	-1,3	18,8	5,0	25,0	0,1

^1) Anzeige -.XX = -0,XX / display -.XX = -0.XX / affichage -.XX = -0,XX

Uni = PSI		SP1 / SP2 rP		1 / rP2 ASP AEP						ΔP inmaxr
									maxm
PF003A	PSI	-12	363	-13	362	-15	272	76	363	1

Uni = H2O		SP1 / SP2 rP		1 / rP2 ASP AEP						ΔP inmaxr
									maxm
PF008A	inH2O	-4,4	100	-4,8	99,6	-5,0	74,9	20,1	100	0,1

P = Schrittweite / increments / incréments

Eingestellte Parameter-WerteSet parameter valuesValeurs de paramètre réglées
SP1		COF
rP1		dS1
OU1		dr1
OU2		dS2
SP2		dr2
rP2		P-n
ASP		dAP
AEP		dAA
		d15
		Uni
