BEDIENUNGSANLEITUNG OL5015 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs Einweglichtschranke

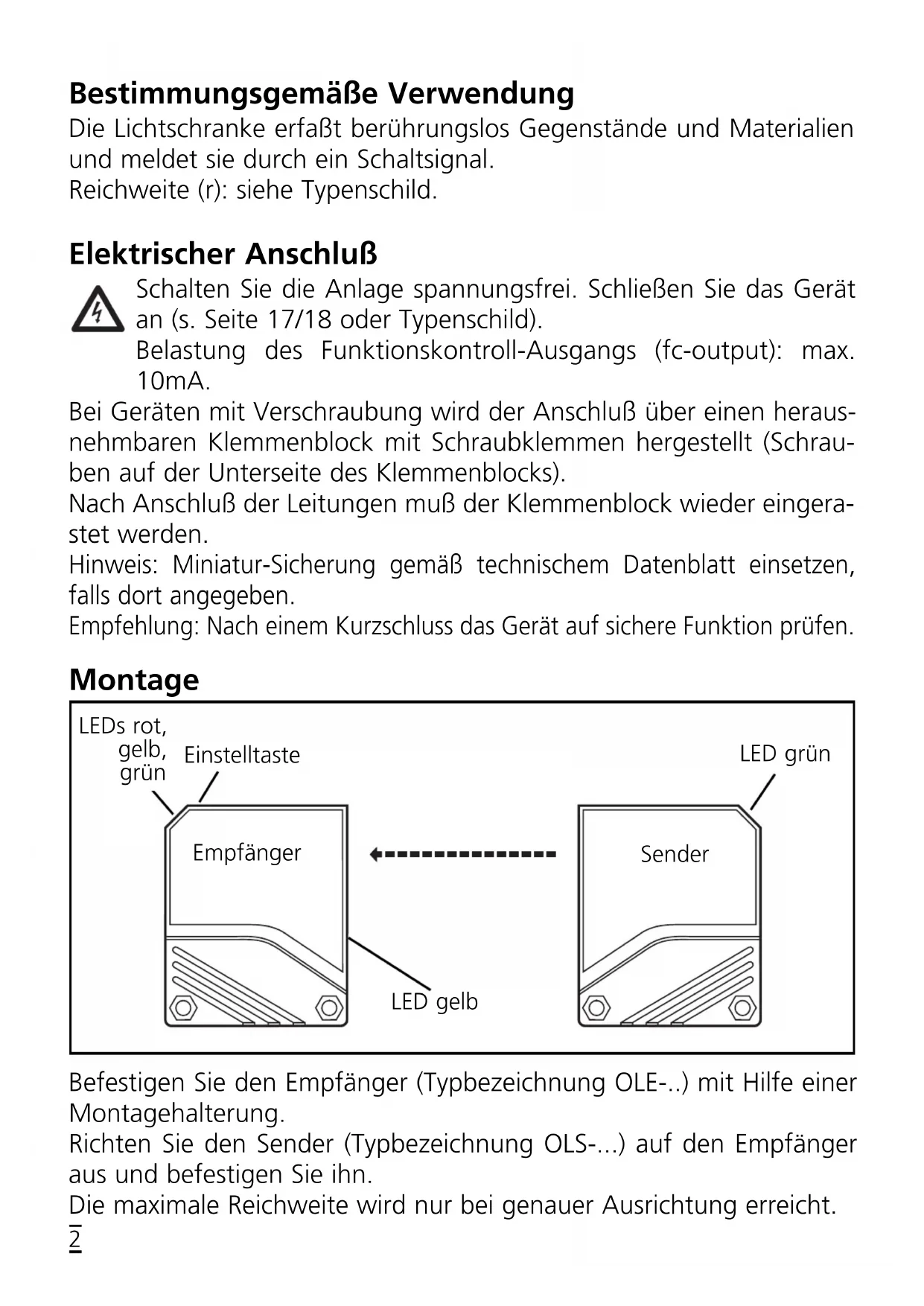

704985 / 00 12/2010 DEUTSCHENGLISHFRANÇAISBestimmungsgemäße Verwendung Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typenschild. Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17/18 oder Typenschild). Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA. Bei Geräten mit Verschraubung wird der Anschluß über einen heraus- nehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrau- ben auf der Unterseite des Klemmenblocks). Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera- stet werden. Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben. Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Montage Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sie ihn. Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

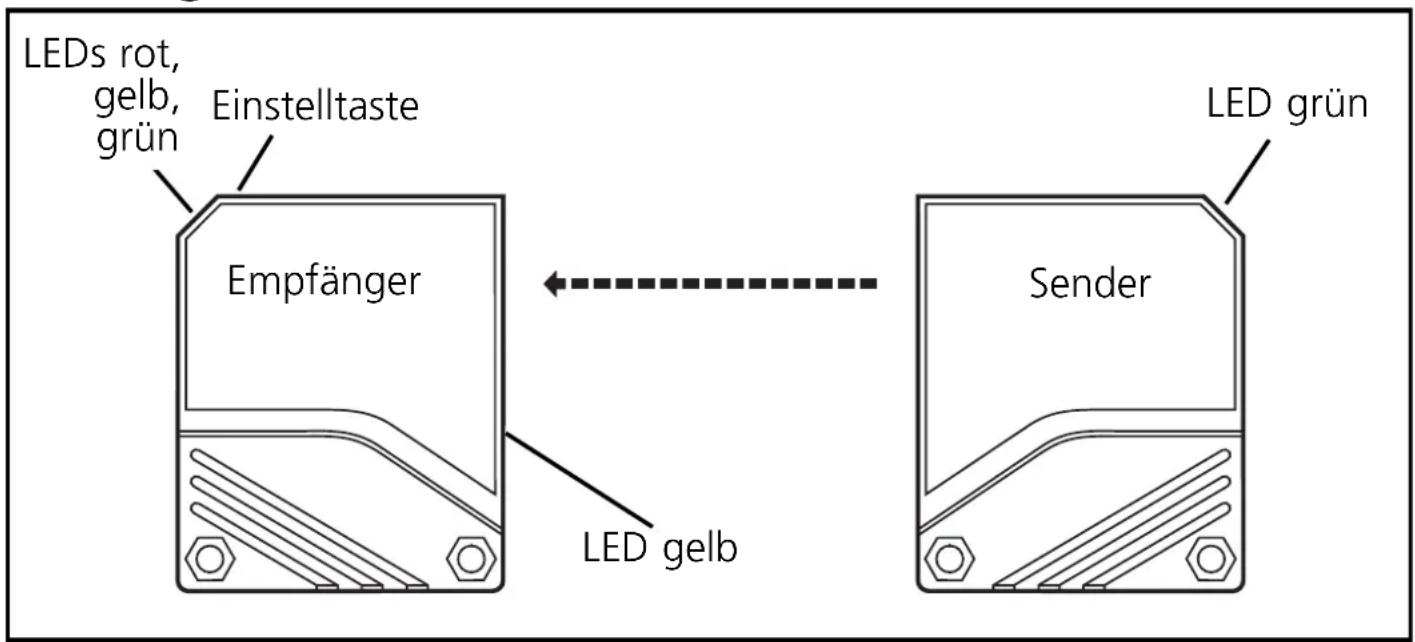

LEDs rot, gelb, grün LED gelb Einstelltaste Empfänger Sender LED grünDEUTSCH Wichtig! Inbetriebnahme Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforder- lich wenn z.B. teiltransparente Objekte erfasst werden sollen. Einstellen der Empfindlichkeit bei stillstehenden Objekten

Drücken Sie ca. 2s, bis die rote LED blinkt. Gerät in den Programmiermodus schalten. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

Empfänger Sender Empfänger SenderEinstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen. Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über. Einstellen der Empfindlichkeit bei bewegten Objekten

Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Empfindlichkeit ohne Objekt einstellen. Drücken Sie ca. 2s, bis die rote LED blinkt. Gerät in den Programmiermodus schalten. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

Empfänger Sender Empfänger SenderDEUTSCH Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell- signal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über. Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).

• Unterbrechen Sie den Lichtstrahl

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

Drücken Sie 1 mal. LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Empfänger Sender Empfänger SenderProgrammieren der Ausgangsfunktion Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang. Funktionskontroll-Ausgang (nur bei Geräten mit DC Spannungsversorgung)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekter- kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.

• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge- setzt ca. 2s nach Beseitigung der Störung.

• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt. Wartung Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Drücken Sie 10s lang. Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hell- schaltend auf Dunkelschaltend gewechselt (oder umgekehrt). LED grün leuchtet Gerät ist betriebsbereit. LED gelb leuchtet Ausgang ist geschaltet. LEDs gelb + rot Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet). LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen EmpfängerENGLISH Function and features The through-beam sensor detects objects and materials without contact and indicates their presence by a switched signal. Range (r): see type label. Electrical connection Isolate power, then connect unit (see page 17/18 or type label). Load of the function check output (fc output): max. 10mA. The units with cable gland have a removable terminal block with screw terminals (screws are at the base of the terminal block). After connection of the wires the terminal block must be reinserted. Note: insert a miniature fuse according to the technical data sheet, if specified. Recommendation: check the unit for reliable function after a short cirucit. Installation Fix the receiver (type OLE-...) in position. Align the transmitter (type OLS-...) towards the receiver and tighten in the same way. Maximum range is only possible with precise alignment.

Empfänger AC/DC Relais
