MODE D'EMPLOI OL5015 IFM

efector200

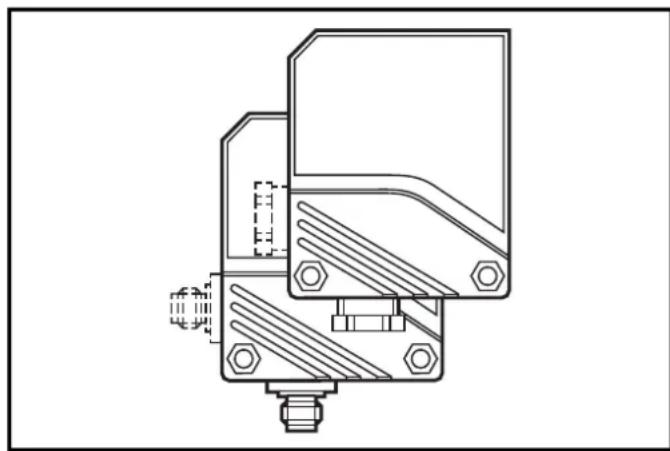

IFM OL5015 - 1

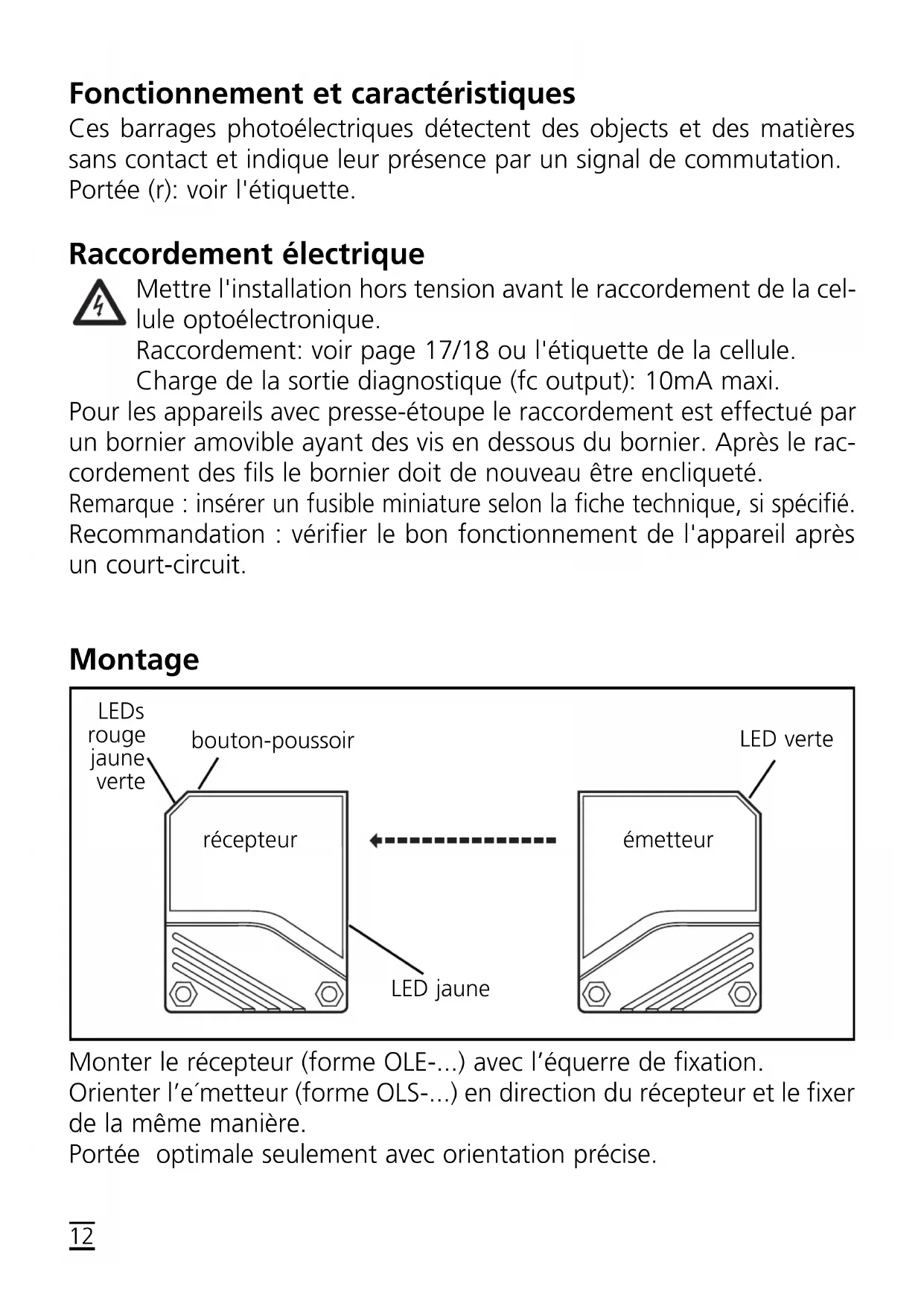

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objects et des matières sans contact et indiquent leur présence par un signal de commutation.

Portée (r) : voir l'étiquette.

Raccordement électrique

IFM OL5015 - Raccordement électrique - 1

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement: voir page 17/18 ou l'étiquette de la cellule.

Charge de la sortie diagnostique (fc output): 10mA maxi.

Pour les appareils avec presse-étoupe, le raccordement est effectué par un bornier amovible ayant des vis en dessous du bornier. Après le raccordement des fils, le bornier doit de nouveau être encliqueté.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

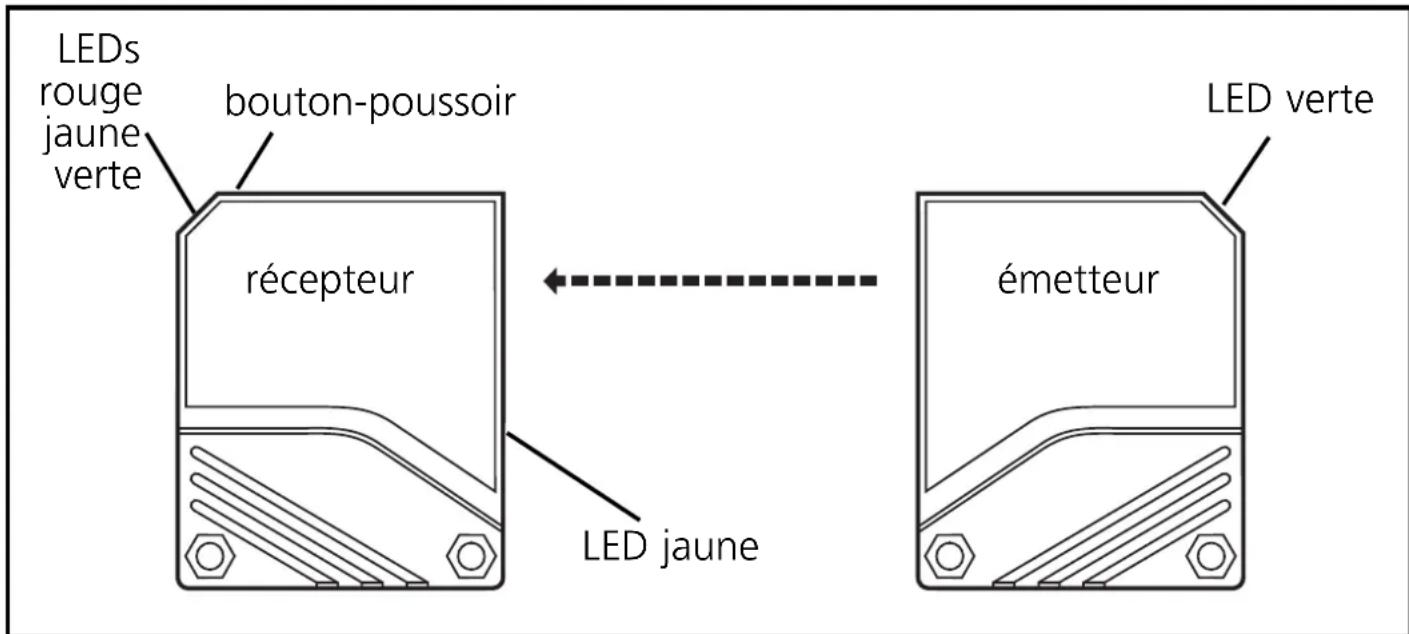

IFM OL5015 - Montage - 1

Monter le récepteur (forme OLE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maximale. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur ←→ émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.	←→ émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.
3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, apres env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

IFM OL5015 - Réglage de la sensibilité en cas d'objets statiques - 1

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.	←→ émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) faisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.	←→→→→ émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, après env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

IFM OL5015 - Réglage de la sensibilité en cas d'objets mobiles - 1

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

Passer au mode programmation (étape 1).
Interrompre le faisceau.
Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

récepteur Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à cligno-ter rapidement après 2s. Ensuite les LED jaune et verte clignotent altenativement. Avec 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie diagnostique.

LED verte allumée	L'appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternatively, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pour les cellules avec tension d'alimentation DC)

Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
