Produkttyp	Lichtschranke (Bewegungsmelder mit durchgehendem Strahl)
Marke	IFM
Modell	OG5042
Stromversorgung	10-30 V DC, galvanisch getrennte Versorgung mit Überlastschutz
Stromverbrauch	Nicht spezifiziert (typisch < 50 mA)
Reichweite	Siehe Etikett am Gerät (über Programmierung einstellbar)
Schaltausgang	Trockenkontakt (Schließer/Öffner je nach Verdrahtung); max. Last des Diagnoseausgangs: 10 mA
LED-Anzeigen	Grün (Betrieb), Gelb (Ausgang geschaltet), Rot (Fehler oder Kurzschluss)
Hauptfunktionen	Berührungslose Objekterkennung, Empfindlichkeitseinstellung für statische oder bewegte Objekte, Plug-and-Play-Modus, Einstellungen sperren/entsperren
Elektrischer Anschluss	3-Leiter-Kabel (BN = braun, BU = blau, BK = schwarz) oder Steckverbinder
Montage	Empfänger (OGE-...) und Sender (OGS-...) mit Befestigungswinkeln; präzise Ausrichtung erforderlich
Einstellungen	Programmierung über Taster: Programmiermodus aktivieren, Messung mit/ohne Objekt, maximale Empfindlichkeit
Diagnoseausgang	Verfügbar an PIN 2 (nicht bei Kabelversion); meldet Verschmutzung, Fehleinstellung, Kurzschluss oder internen Fehler
Wartung	Reinigung der Linsen mit weichem Tuch; keine Lösungsmittel oder aggressiven Reinigungsmittel verwenden
Sicherheit	Anlage vor Anschluss spannungsfrei schalten; UL 508 (Kategorie Limited Voltage) beachten
Einsatzbedingungen	Innenraumgebrauch; Kondensation und Verschmutzung der Optiken vermeiden
Reparierbarkeit	Keine Ersatzteile verfügbar; bei Defekt Gerät ersetzen
Allgemeine Informationen	Anleitung 17 Seiten; Sprachen: DE, FR, EN; Kategorie: Bewegungsmelder

Häufig gestellte Fragen - OG5042 IFM

Wie schließe ich den Detektor OG5042 an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte gemäß Farbcode an: BN (braun) = +Versorgung, BU (blau) = -Versorgung, BK (schwarz) = Schaltausgang. Für die Programmierung siehe Schaltbild auf Seite 17 der Anleitung.

Welche Versorgungsspannung soll verwendet werden?

Das Gerät benötigt eine galvanisch getrennte und überlastgeschützte Versorgung von 10-30 V DC gemäß UL 508.

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

Aktivieren Sie den Programmiermodus durch Tastendruck ~2s, bis die rote LED blinkt. Im Programmiermodus (gelbe+grüne LED blinken abwechselnd) drücken Sie einmal mit Objekt im Strahl, dann einmal ohne Objekt. Die grüne LED leuchtet zur Bestätigung.

Wie stelle ich die Empfindlichkeit für bewegte Objekte ein?

Aktivieren Sie den Programmiermodus. Im Programmiermodus drücken Sie einmal, während mindestens zwei Objekte für ~1s durch den Strahl gelangen. Wiederholen Sie den Vorgang ein zweites Mal. Die grüne LED leuchtet zur Bestätigung.

Was bedeuten die verschiedenen LEDs?

Grüne LED blinkt: Gerät betriebsbereit. Gelbe LED blinkt: Ausgang geschaltet. Rote LED blinkt: Fehler (Falscheinstellung, verschmutzte Linsen). Gelbe+rote LED blinken abwechselnd mit 2 Hz: Kurzschluss am Ausgang; mit 1 Hz: interner Fehler (Ausgang nicht geschaltet).

Wie reinige ich die Linsen des Detektors?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder Reinigungsmittel verwenden, die die Kunststofflinsen beschädigen könnten.

Wie sperre ich die Einstellungen, um eine versehentliche Änderung zu verhindern?

Drücken Sie den Einstelltaster 10 Sekunden lang. Die rote LED leuchtet kurz, dann blinken gelbe und grüne LED abwechselnd; nach 10s erlöschen die LEDs und die Zelle ist gesperrt. Zum Entsperren wiederholen Sie den gleichen 10s-Vorgang.

Was tun, wenn die rote LED nach einer Einstellung blinkt?

Dies zeigt an, dass die Empfindlichkeitseinstellung nicht möglich ist, da die Signale von Objekt und Hintergrund zu ähnlich sind. Die Zelle kehrt in den Betriebsmodus zurück, ohne die Empfindlichkeit zu ändern. Versuchen Sie, den Detektor neu zu positionieren oder die Linsen zu reinigen.

Kann ich diesen Detektor im Freien verwenden?

Das Gerät ist für den Innenbereich konzipiert. Im Freien muss es vor Feuchtigkeit und starken Temperaturschwankungen geschützt werden. Überprüfen Sie die Umgebungsbedingungen in der Anleitung.

Wie stelle ich die Werkseinstellungen (maximale Empfindlichkeit) wieder her?

Wechseln Sie in den Programmiermodus (Taster ~2s drücken). Unterbrechen Sie den Strahl, dann drücken Sie zweimal den Taster (Schritte 2 und 3). Die Zelle kehrt zur maximalen Empfindlichkeit zurück.

BEDIENUNGSANLEITUNG OG5042 IFM

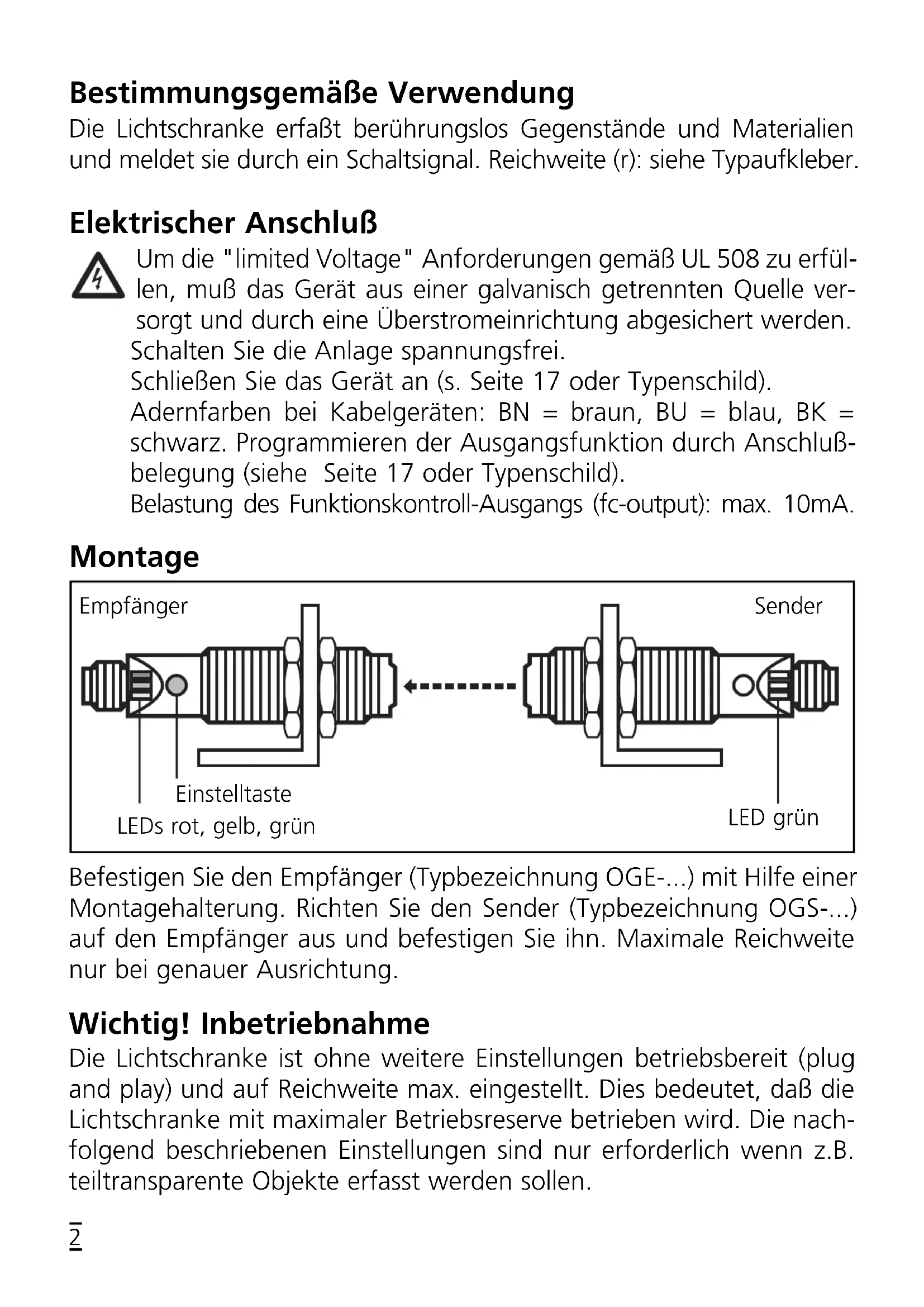

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei.

SchlieBen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Montage

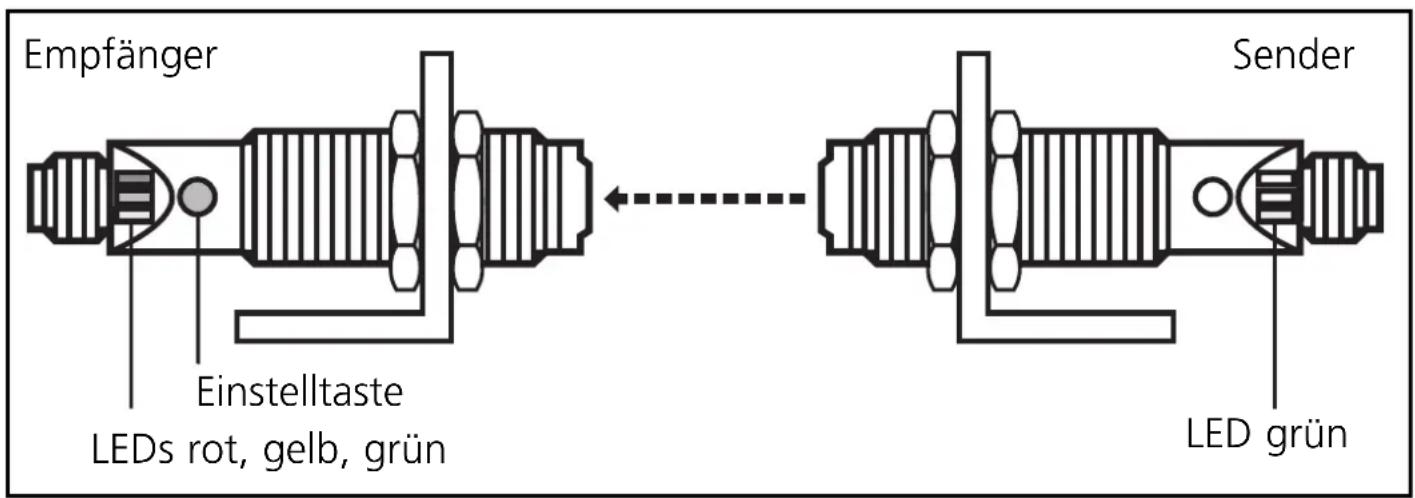

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sieihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Emptänger Sender← Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.	Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlösen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.	Nach 10s verlösen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoffflinsen beschädigen konnten.
