OG5042 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique (détecteur de mouvements par faisceau traversant)
Marque	IFM
Modèle	OG5042
Alimentation électrique	10-30 V CC, alimentation isolée galvaniquement avec protection contre les surcharges
Consommation électrique	Non spécifiée (typique < 50 mA)
Portée	Voir étiquette sur l'appareil (réglable via programmation)
Sortie de commutation	Contact sec (NO/NF selon branchement) ; charge maxi de la sortie diagnostique : 10 mA
Indicateurs LED	Verte (fonctionnement), jaune (sortie commutée), rouge (défaut ou court-circuit)
Fonctions principales	Détection sans contact d'objets, réglage de sensibilité pour objets statiques ou mobiles, mode plug and play, blocage/déblocage des réglages
Raccordement électrique	Câble 3 fils (BN = brun, BU = bleu, BK = noir) ou connecteur
Montage	Récepteur (OGE-...) et émetteur (OGS-...) avec équerres de fixation ; orientation précise requise
Réglages	Programmation par bouton-poussoir : activation mode programmation, mesure avec/sans objet, sensibilité max
Sortie diagnostique	Disponible sur PIN 2 (non pour version câble) ; signale encrassement, mauvais réglage, court-circuit ou erreur interne
Entretien	Nettoyage des lentilles avec chiffon doux ; ne pas utiliser de solvants ni produits agressifs
Sécurité	Mettre l'installation hors tension avant le raccordement ; respecter la norme UL 508 (catégorie limited voltage)
Conditions d'utilisation	Usage intérieur ; éviter condensation et encrassement des optiques
Réparabilité	Aucune pièce détachée disponible ; en cas de défaut, remplacer l'appareil
Informations générales	Notice 17 pages ; langues : FR, DE, EN ; catégorie : détecteur de mouvements

FOIRE AUX QUESTIONS - OG5042 IFM

Comment brancher le détecteur OG5042 ?

Mettez l'installation hors tension. Raccordez les fils selon le code couleur : BN (brun) = +alimentation, BU (bleu) = -alimentation, BK (noir) = sortie de commutation. Pour la programmation, reportez-vous au schéma page 17 de la notice.

Quelle tension d'alimentation utiliser ?

L'appareil nécessite une alimentation de 10-30 V CC, isolée galvaniquement et protégée contre les surcharges, conformément à la norme UL 508.

Comment régler la sensibilité pour des objets statiques ?

Activez le mode programmation en appuyant ~2s sur le bouton jusqu'à ce que la LED rouge clignote. Ensuite, en mode programmation (LED jaune+verte clignotent en alternance), appuyez une fois avec l'objet dans le faisceau, puis une fois sans objet. La LED verte s'allume pour confirmer.

Comment régler la sensibilité pour des objets mobiles ?

Activez le mode programmation, puis en mode programmation, appuyez une fois en laissant passer au moins deux objets à travers le faisceau pendant ~1s. Répétez l'opération une seconde fois. La LED verte s'allume pour confirmer le réglage.

Que signifient les différentes LED ?

LED verte clignotante : appareil opérationnel. LED jaune clignotante : sortie commutée. LED rouge clignotante : défaut (mauvais réglage, lentilles sales). LED jaune+rouge clignotent en alternance à 2 Hz : court-circuit sur la sortie ; à 1 Hz : erreur interne (sortie non commutée).

Comment nettoyer les lentilles du détecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ni de produits nettoyants qui pourraient endommager les lentilles en plastique.

Comment bloquer les réglages pour éviter une modification accidentelle ?

Appuyez sur le bouton de réglage pendant 10 secondes. La LED rouge s'allume brièvement, puis les LED jaune et verte clignotent en alternance ; après 10s, les LED s'éteignent et la cellule est bloquée. Pour débloquer, répétez la même opération de 10s.

Que faire si la LED rouge clignote après un réglage ?

Cela indique que le réglage de sensibilité n'est pas possible car les signaux de l'objet et de l'arrière-plan sont trop proches. La cellule repasse en mode fonctionnement sans modifier la sensibilité. Essayez de repositionner le détecteur ou nettoyez les lentilles.

Puis-je utiliser ce détecteur en extérieur ?

L'appareil est conçu pour une utilisation en intérieur. En extérieur, il faut le protéger de l'humidité et des variations de température importantes. Vérifiez les conditions ambiantes dans la notice.

Comment rétablir les réglages d'usine (sensibilité maximale) ?

Passez en mode programmation (appuyez ~2s sur le bouton). Interrompez le faisceau, puis appuyez deux fois sur le bouton (étapes 2 et 3). La cellule revient à la sensibilité maximale.

MODE D'EMPLOI OG5042 IFM

efector200

Through-beam sensor

Barrage photoélectrique

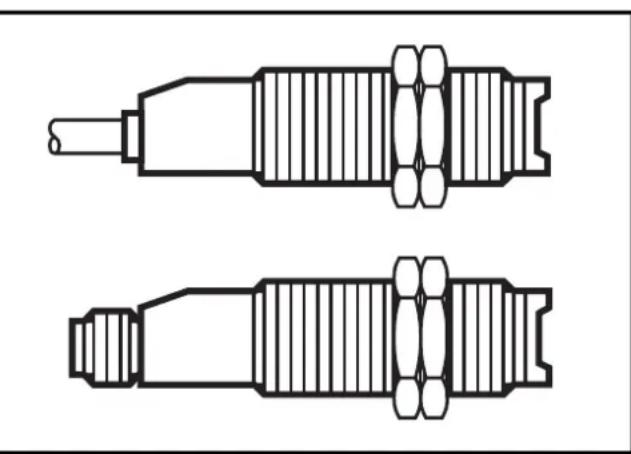

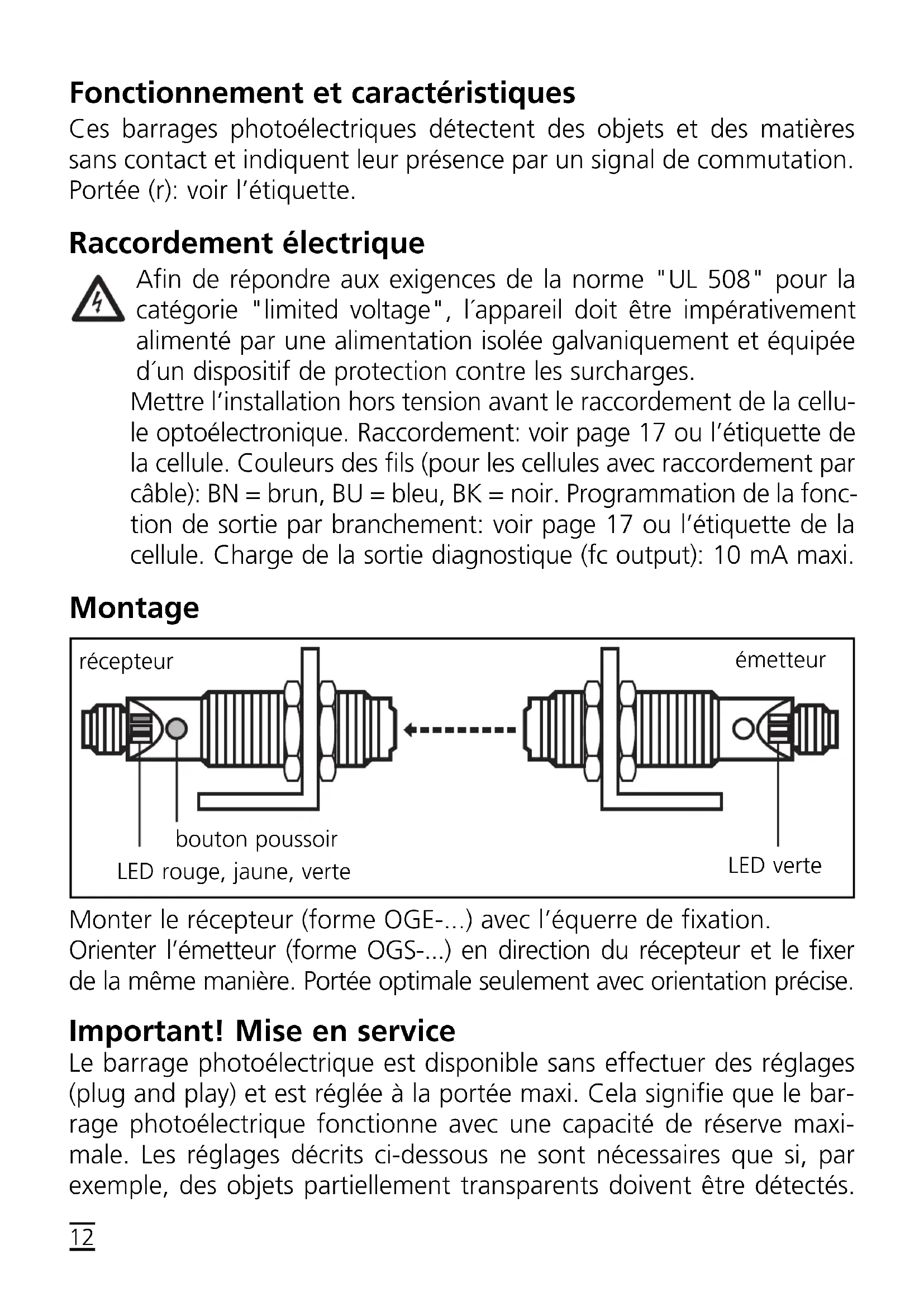

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement : voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output) : 10 mA maxi.

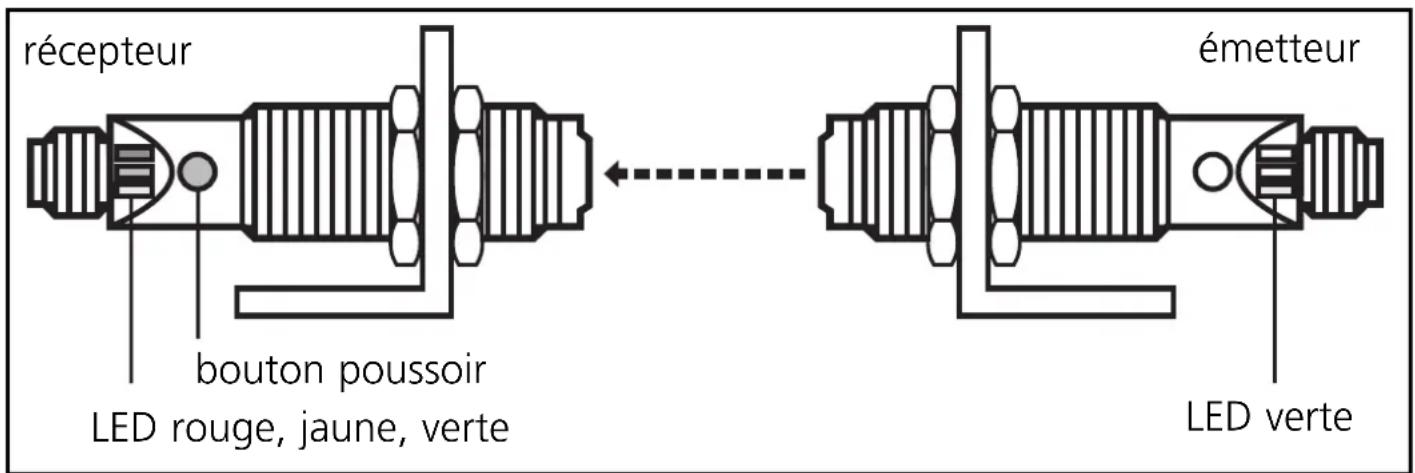

Montage

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur ←→ émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois. ←→ émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/déblocage:

Appuyer pendant 10s.

→

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles
LEDs jaune + rouge	clignotent alternatively, 2 Hz: sortie en état de courts-circuits; clignotent alternatively, 1 Hz: erreur interne -sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désignation, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les lentilles en plastique.

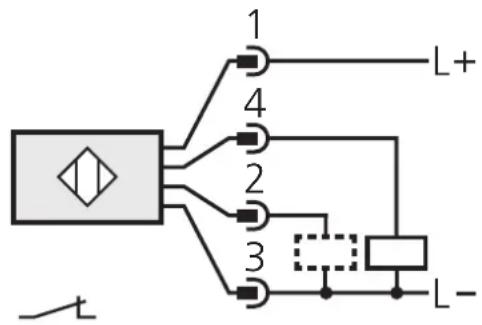

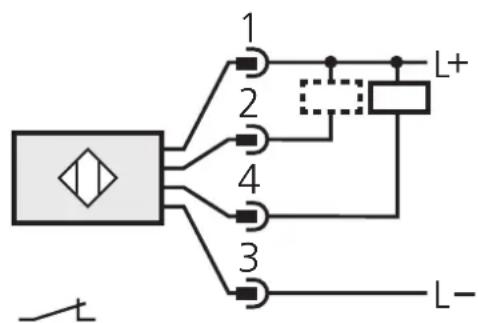

PIN 2 = fc-output

PIN 2 = fc-output
