OG5096 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique (détecteur de mouvements) de la série efector200
Portée de détection	Variable selon l'étiquette sur l'appareil (portée maximale en usine)
Alimentation électrique	Alimentation isolée galvaniquement avec protection contre les surcharges (catégorie tension limitée UL 508)
Raccordement électrique	3 fils : BN (brun) = L+, BU (bleu) = L-, BK (noir) = sortie
Fonction de sortie	Programmable par branchement (voir étiquette ou page 17)
Sortie diagnostique	10 mA max., commute en cas d'erreur de détection, court-circuit ou erreur interne
Indicateurs LED	Verte (appareil opérationnel), Jaune (sortie commutée), Rouge (erreur), combinaisons (court-circuit, erreur interne)
Réglage de sensibilité	Par bouton-poussoir : réglage pour objets statiques ou mobiles, réglage de sensibilité maximale
Blocage / Déblocage	Appui long de 10 secondes pour bloquer ou débloquer la cellule
Montage	Récepteur (OGE-...) et émetteur (OGS-...) avec équerre de fixation, orientation précise requise
Mise en service	Plug and play, réglé en usine à portée maximale
Entretien	Nettoyage des lentilles sans solvants ni produits abrasifs
Protections intégrées	Protection contre les courts-circuits, indication par LED, sortie diagnostique
Température de fonctionnement	Non spécifiée (estimation : typique pour IFM : -25°C à +60°C)
Indice de protection	Non spécifié (estimation : IP67 pour la série efector200)

FOIRE AUX QUESTIONS - OG5096 IFM

Comment régler la sensibilité pour des objets statiques ?

Appuyez sur le bouton pendant 2 secondes jusqu'à ce que la LED rouge clignote. Les LED jaune et verte clignotent alternativement. Placez l'objet, appuyez une fois. Retirez l'objet, appuyez une fois. La LED verte s'allume, le réglage est terminé.

Comment régler la sensibilité pour des objets mobiles ?

Activez le mode programmation (appui 2s), puis laissez passer au moins deux objets dans la zone de détection pendant environ 1 seconde. Appuyez une fois. Répétez l'opération, puis appuyez une nouvelle fois. La LED verte indique la fin.

Que signifient les différentes LED ?

Verte clignotante : appareil opérationnel. Jaune clignotante : sortie commutée. Rouge clignotante : erreur de détection (mauvais réglage, lentilles sales). Jaune et rouge clignotant alternativement à 2 Hz : court-circuit ; à 1 Hz : erreur interne.

Comment brancher l'appareil ?

Mettez l'installation hors tension. Connectez le fil brun (BN) à L+, le bleu (BU) à L-, et le noir (BK) à la sortie. La fonction de sortie est programmable par branchement (voir l'étiquette ou la page 17 de la notice).

Que faire si la LED rouge clignote ?

Cela indique une erreur de détection. Vérifiez l'alignement de l'émetteur et du récepteur, nettoyez les lentilles, ou refaites un réglage de sensibilité. Si le problème persiste, vérifiez l'alimentation et les connexions.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et sec ou légèrement humide. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager les lentilles en plastique.

Comment bloquer ou débloquer la cellule ?

Appuyez sur le bouton pendant 10 secondes. Pour le blocage : la LED rouge s'allume brièvement puis les LED jaune et verte clignotent ; après 10 secondes, les LED s'éteignent. Pour le déblocage : même opération, les LED s'éteignent après 10 secondes.

Quelle est la portée de détection ?

La portée (r) est indiquée sur l'étiquette de l'appareil. En usine, elle est réglée à la portée maximale pour une utilisation plug and play.

Comment monter le détecteur ?

Fixez le récepteur (OGE-...) avec l'équerre fournie. Orientez l'émetteur (OGS-...) en face du récepteur et fixez-le de la même manière. Une orientation précise est nécessaire pour une portée optimale.

Que faire en cas de court-circuit ?

Les LED jaune et rouge clignotent alternativement à 2 Hz. La sortie est protégée. Éliminez la cause du court-circuit, la sortie se réinitialise après environ 2 secondes.

MODE D'EMPLOI OG5096 IFM

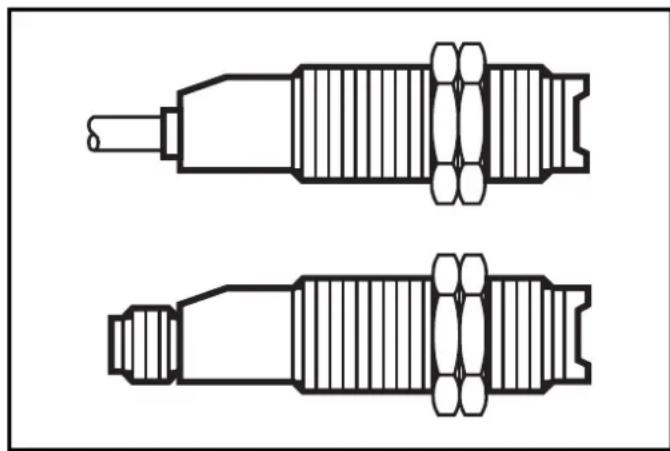

efector200®

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement : voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output) : 10 mA maxi.

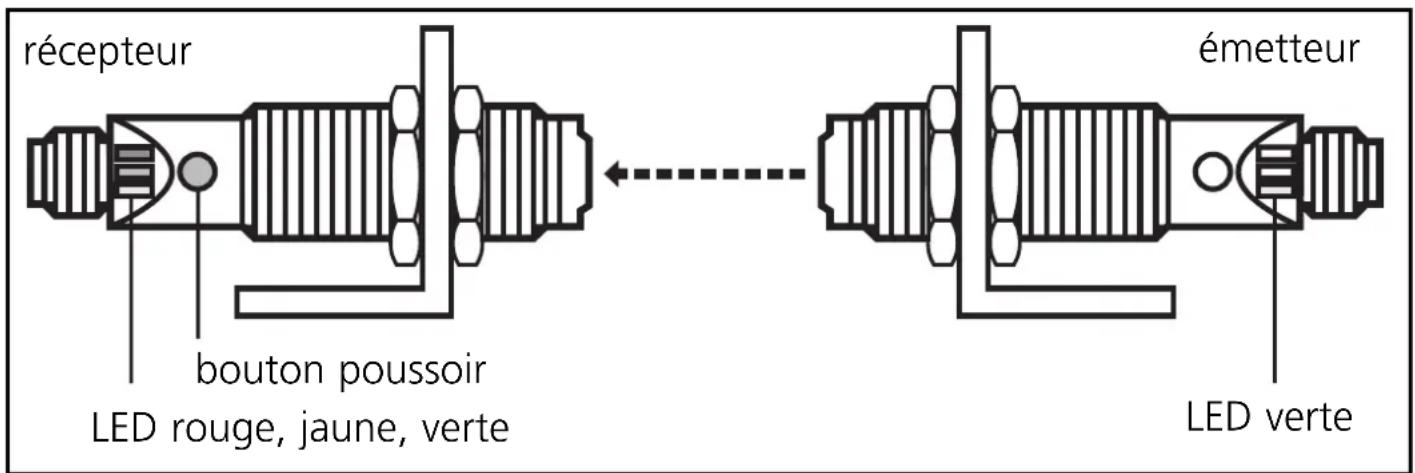

Montage

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

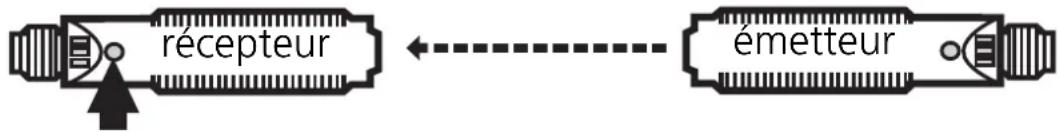

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement.La cellule est en mode programmation.

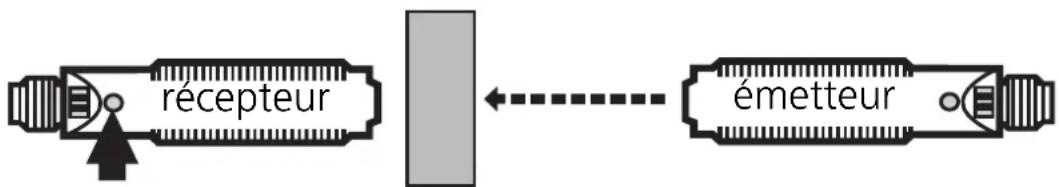

2	Régler la sensibilitéavecl’objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

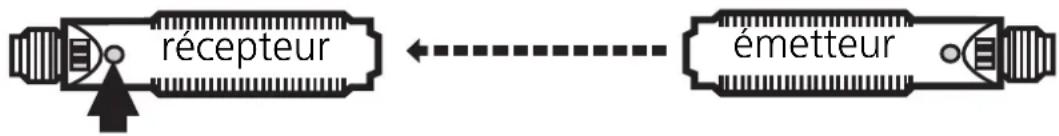

3	Régler la sensibilité sans objet.
	Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume.La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

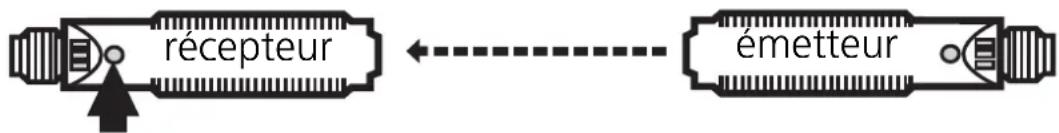

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement.La cellule est en mode programmation.

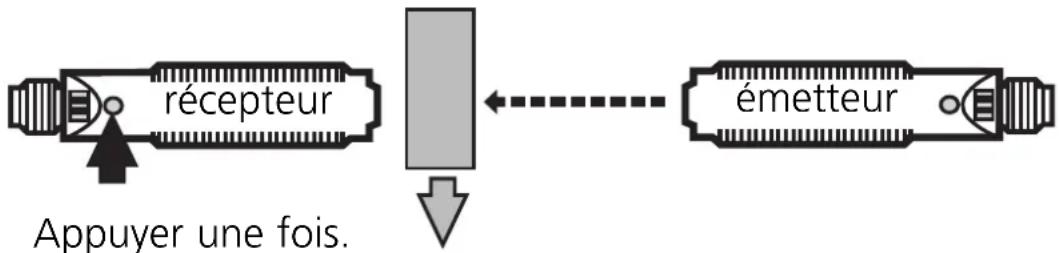

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

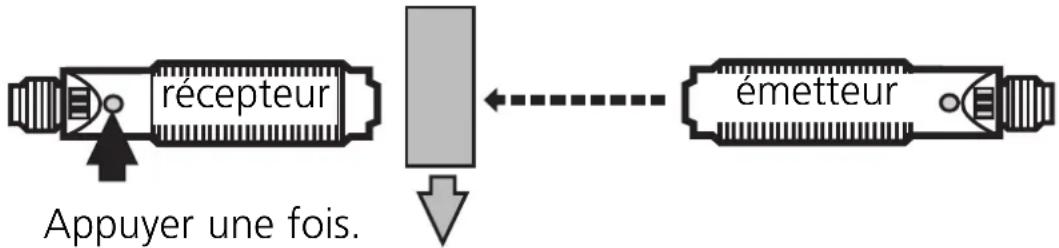

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume.La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/Déblocage:

Appuyer pendant 10s.

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternativement; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

[x8T5]

Après 10s les LED s’éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détection de l'objet,par ex. mauvais réglage, encrassement des lentilles
LEDsjaune + rouge	clignotent alternativement, 2 Hz: sortie en état de courts-circuits; clignotent alternativement, 1 Hz: erreur interne(sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

