Produkttyp	Lichtschranke (Bewegungsmelder) der Serie efector200
Erfassungsbereich	Variabel je nach Etikett am Gerät (maximale Reichweite werkseitig)
Stromversorgung	Galvanisch getrennte Stromversorgung mit Überlastschutz (UL 508 begrenzte Spannungskategorie)
Elektrischer Anschluss	3 Adern: BN (braun) = L+, BU (blau) = L-, BK (schwarz) = Ausgang
Ausgangsfunktion	Programmierbar durch Anschluss (siehe Etikett oder Seite 17)
Diagnoseausgang	10 mA max., schaltet bei Erfassungsfehler, Kurzschluss oder internem Fehler
LED-Anzeigen	Grün (Gerät betriebsbereit), Gelb (Ausgang geschaltet), Rot (Fehler), Kombinationen (Kurzschluss, interner Fehler)
Empfindlichkeitseinstellung	Durch Drucktaste: Einstellung für statische oder bewegliche Objekte, Einstellung der maximalen Empfindlichkeit
Sperren / Entsperren	10 Sekunden langer Tastendruck zum Sperren oder Entsperren der Zelle
Montage	Empfänger (OGE-...) und Sender (OGS-...) mit Befestigungswinkel, präzise Ausrichtung erforderlich
Inbetriebnahme	Plug and Play, werkseitig auf maximale Reichweite eingestellt
Wartung	Reinigung der Linsen ohne Lösungsmittel oder Scheuermittel
Integrierte Schutzfunktionen	Kurzschlussschutz, LED-Anzeige, Diagnoseausgang
Betriebstemperatur	Nicht angegeben (Schätzung: typisch für IFM: -25°C bis +60°C)
Schutzart	Nicht angegeben (Schätzung: IP67 für die Serie efector200)

Häufig gestellte Fragen - OG5096 IFM

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

Drücken Sie die Taste 2 Sekunden lang, bis die rote LED blinkt. Die gelbe und grüne LED blinken abwechselnd. Platzieren Sie das Objekt, drücken Sie einmal. Entfernen Sie das Objekt, drücken Sie einmal. Die grüne LED leuchtet auf, die Einstellung ist abgeschlossen.

Wie stelle ich die Empfindlichkeit für bewegliche Objekte ein?

Aktivieren Sie den Programmiermodus (Tastendruck 2s), lassen Sie dann mindestens zwei Objekte etwa 1 Sekunde lang durch den Erfassungsbereich laufen. Drücken Sie einmal. Wiederholen Sie den Vorgang, drücken Sie dann erneut. Die grüne LED zeigt das Ende an.

Was bedeuten die verschiedenen LEDs?

Grün blinkend: Gerät betriebsbereit. Gelb blinkend: Ausgang geschaltet. Rot blinkend: Erfassungsfehler (falsche Einstellung, verschmutzte Linsen). Gelb und rot abwechselnd blinkend mit 2 Hz: Kurzschluss; mit 1 Hz: interner Fehler.

Wie schließe ich das Gerät an?

Schalten Sie die Anlage spannungsfrei. Verbinden Sie die braune Ader (BN) mit L+, die blaue (BU) mit L- und die schwarze (BK) mit dem Ausgang. Die Ausgangsfunktion ist durch Anschluss programmierbar (siehe Etikett oder Seite 17 der Anleitung).

Was tun, wenn die rote LED blinkt?

Dies weist auf einen Erfassungsfehler hin. Überprüfen Sie die Ausrichtung von Sender und Empfänger, reinigen Sie die Linsen oder führen Sie eine erneute Empfindlichkeitseinstellung durch. Besteht das Problem weiterhin, überprüfen Sie die Stromversorgung und die Anschlüsse.

Wie reinige ich die Linsen?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, die die Kunststofflinsen beschädigen könnten.

Wie sperre oder entsperre ich die Zelle?

Drücken Sie die Taste 10 Sekunden lang. Zum Sperren: Die rote LED leuchtet kurz auf, dann blinken gelbe und grüne LED; nach 10 Sekunden erlöschen die LEDs. Zum Entsperren: gleicher Vorgang, die LEDs erlöschen nach 10 Sekunden.

Was ist der Erfassungsbereich?

Der Bereich (r) ist auf dem Etikett des Geräts angegeben. Werkseitig ist er auf die maximale Reichweite für den Plug-and-Play-Betrieb eingestellt.

Wie montiere ich den Detektor?

Befestigen Sie den Empfänger (OGE-...) mit dem mitgelieferten Winkel. Richten Sie den Sender (OGS-...) gegenüber dem Empfänger aus und befestigen Sie ihn auf die gleiche Weise. Eine präzise Ausrichtung ist für eine optimale Reichweite erforderlich.

Was tun bei Kurzschluss?

Die gelbe und rote LED blinken abwechselnd mit 2 Hz. Der Ausgang ist geschützt. Beheben Sie die Ursache des Kurzschlusses, der Ausgang setzt sich nach ca. 2 Sekunden zurück.

BEDIENUNGSANLEITUNG OG5096 IFM

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei.

Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

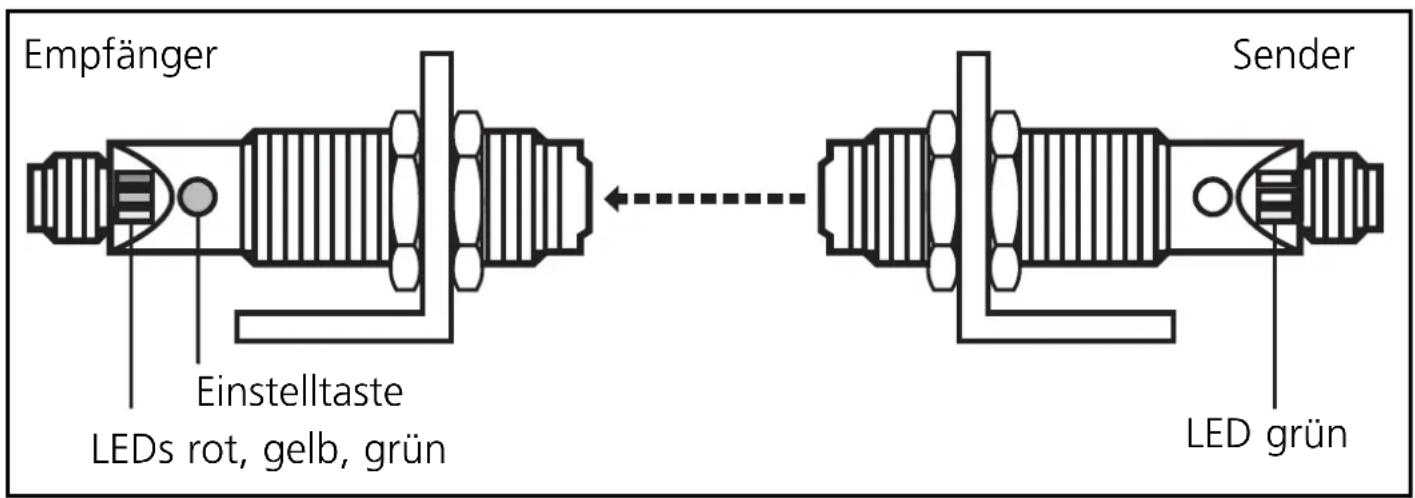

Montage

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sie ihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

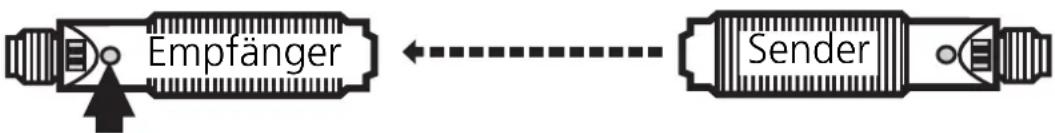

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

2	EmpfindlichkeitmitObjekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

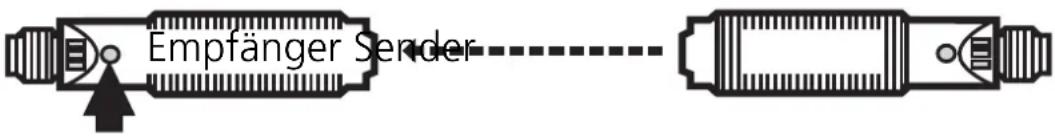

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

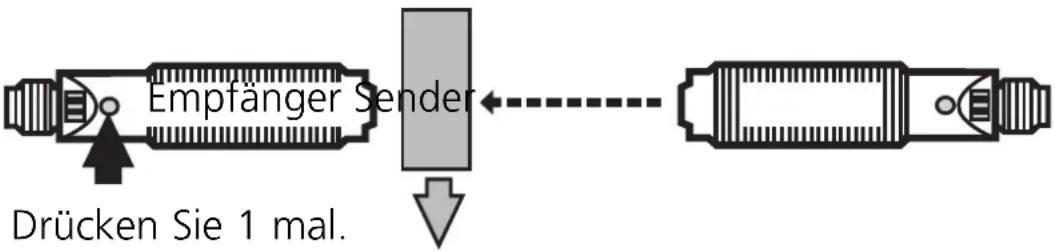

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

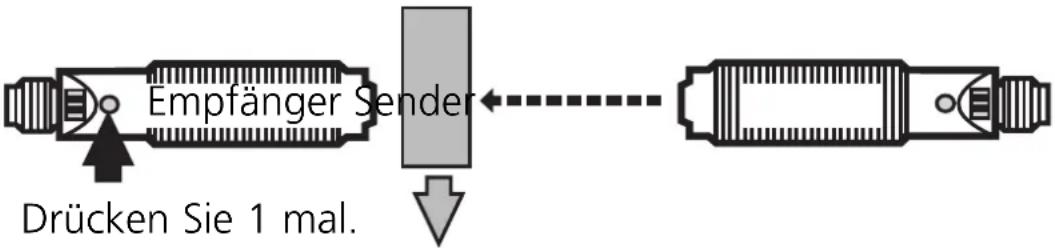

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

•Gehen Sie in den Programmiermodus (s. Schritt 1).
- Unterbrechen Sie den Lichtstrahl.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.		Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlöschen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.		Nach 10s verlöschen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
