Type de produit	Machine à laver
Marque	Haier
Modèle	HWDQ90B416FWBB
Capacité de lavage	9 kg
Type de chargement	Frontal avec hublot
Vitesse d'essorage maximale	1400 tr/min
Classe énergétique	A+++
Dimensions (L x H x P)	600 x 850 x 550 mm
Poids net	75 kg
Alimentation électrique	230 V, 50 Hz
Consommation d'eau par cycle	50 L
Niveau sonore (lavage/essorage)	56 dB / 76 dB
Fonctions principales	Départ différé, lavage rapide, anti-allergie, prélavage
Entretien et nettoyage	Nettoyage du joint de porte, tiroir à lessive, filtre à pompe
Sécurité	Sécurité enfants, système anti-débordement, verrouillage de porte
Pièces détachées disponibles	Joint de porte, verrou de porte, tiroir à lessive, charnières, carte électronique
Réparabilité	Notice de démontage fournie, pièces disponibles sur demande

FOIRE AUX QUESTIONS - HWDQ90B416FWBB HAIER

Comment nettoyer le joint de porte de ma machine Haier HWDQ90B416FWBB ?

Pour nettoyer le joint, utilisez un chiffon humide et un détergent doux. Ouvrez le hublot et essuyez soigneusement le joint en caoutchouc, en particulier les plis où l'humidité et les résidus peuvent s'accumuler. Ne pas utiliser d'abrasifs.

Comment démonter le hublot pour remplacer le joint ?

Ouvrez le hublot, retirez les vis de la charnière à l'aide d'une clé Torx n°25. Tirez le hublot vers le haut et retirez-le. Pour accéder au joint, utilisez un tournevis plat comme levier pour retirer le collier externe, puis détachez le joint du caisson. Suivez la notice pour le remontage.

Comment remplacer le verrou de porte ?

Débranchez l'appareil. Retirez le panneau supérieur et le tiroir à lessive. Utilisez une clé Torx pour retirer les vis de fixation du verrou. Déconnectez les fils en notant leur position. Installez le nouveau verrou en faisant attention à la liaison mécanique d'ouverture d'urgence. Vérifiez le bon encliquetage.

Comment nettoyer le tiroir à lessive ?

Tirez fermement le tiroir vers l'extérieur. Décrochez la façade en faisant attention aux crochets. Lavez les parties à l'eau tiède avec une brosse douce. Ne pas mettre au lave-vaisselle. Remontez en cliquant la façade.

Que faire si la machine affiche un code erreur ?

Consultez le tableau des codes d'erreur dans la notice. Les codes courants indiquent un problème de vidange, de surcharge ou de porte mal fermée. Redémarrez la machine après avoir résolu le problème. Si persiste, contactez le service technique.

Comment utiliser la fonction départ différé ?

Sélectionnez le programme souhaité, puis appuyez sur la touche 'Départ différé' pour choisir le délai (1 à 24h). La machine se mettra en marche à la fin du délai. Assurez-vous que le hublot est fermé.

Comment entretenir le filtre à pompe ?

Coupez l'alimentation et l'arrivée d'eau. Ouvrez le volet de la pompe (en bas à droite). Placez un bac pour récupérer l'eau résiduelle. Dévissez le filtre et nettoyez-le sous l'eau courante. Remettez en place en serrant bien.

Quelles sont les dimensions d'encastrement pour cette machine ?

Les dimensions standard sont 600 mm de largeur, 850 mm de hauteur et 550 mm de profondeur. Prévoyez un espace de 10 mm de chaque côté pour la ventilation.

Comment résoudre un problème de vidange ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre à pompe. Si le problème persiste, vérifiez la pompe de vidange (consultez la notice pour le démontage). Ne forcez pas la pompe.

Où trouver des pièces détachées pour ce modèle ?

Contactez le service client Haier ou un revendeur agréé. Utilisez le numéro de modèle HWDQ90B416FWBB pour commander les pièces comme le joint de porte, verrou ou tiroir. Des notices de réparation sont disponibles en ligne.

MODE D'EMPLOI HWDQ90B416FWBB HAIER

1. Ouvrir le hublot

2 À l'aide de la clé Torx n°25, retirer les vis fixant la charnière au caisson

Tirer le hublot vers le haut et le retirer

HUBLOT | type 2 OUTILS - clé TORX n°25, clé à molette flexible n°7

Retirer le couvercle après avoir enlevé ses vis

4 Tirer le hublot vers le haut et le retirer

Charnière | type 1 OUTILS - clé TORX N°25

1 | Ouvrir le hublot

Retirer toutes les vis du hublot

2 | À l'aide de la clé à molette n°25, retirer les vis fixant la charnière au caisson

Séparer le cadre du contre-cadre

3 Tirer le hublot vers le haut et le retirer

6 | Replacer la charnière, en prenant garde à ne pas perdre les coussinets

Charnière | type 2 OUTILS - clé TORX N°25, clé à molette flexible N°7

Tirer le hublot vers le haut et le retirer

Une fois la sangle retirée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

Retirer le couvercle après avoir enlevé ses vis

8 Retirer les vis externes de la charnière

6 Retirer la bride de la porte

9 Retirer les vis à l'intérieur du caisson avec une clé à molette n° 7. Retirer la charnière

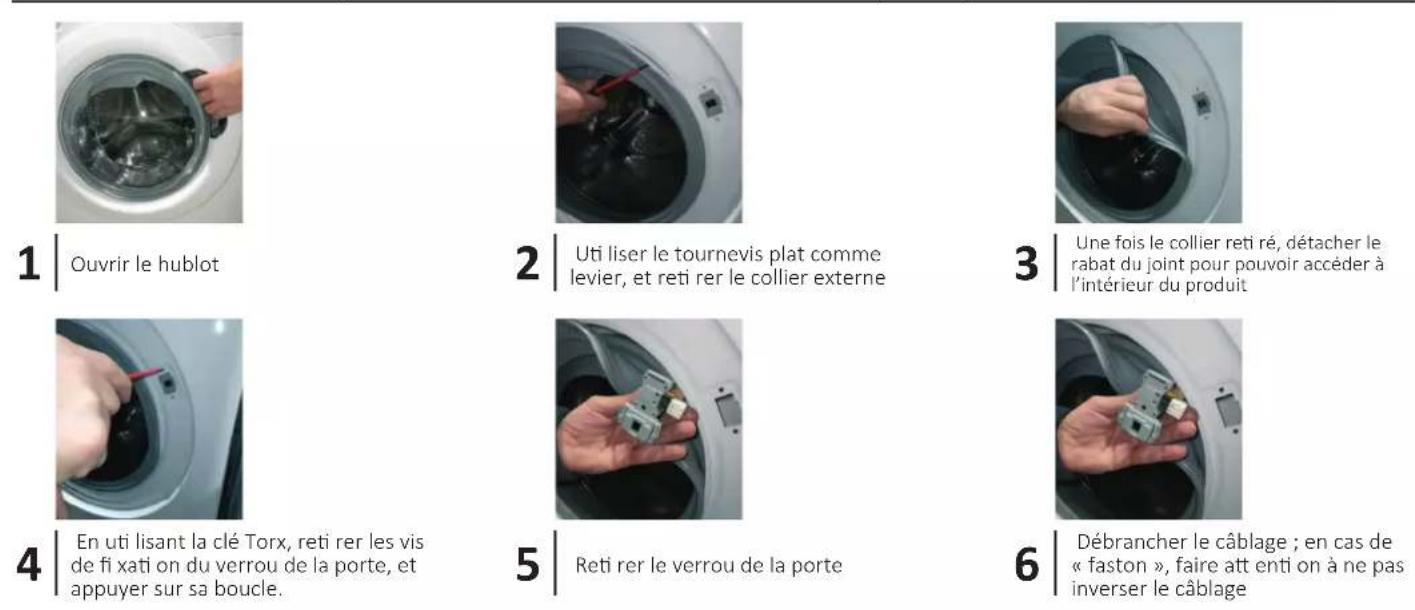

VERROU de la porte | type 2 OUTILS - tournevis cruciforme, PINCE, tournevis PLAT

2 Utiliser le tournevis plat comme levier, et retirer le collier externe

Une fois le collier retiré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

En utilisant la clé Torx, retirer les vis de fixation du verrou de la porte.

5 | Démonter le plan de travail et les garnitures

6 | Retirer le tiroir à lessive et le panneau de commande

7 Retirer le verrou de la porte

9 Remplacer le verrou de la porte en faisant attention à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

JOINT de porte OUTILS - clé TORX, PINCE, tournevis PLAT, deux clés à molette n°7

Utiliser le tournevis plat comme levier, et retirer le collier externe

Une fois le collier retiré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, retirer le collier du tube

Placer le nouveau joint, en faisant attention aux encoches de positionnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en utilisant l'outil.

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

TIROIR à lessive

Ouvrir le tiroir à lessive

Avec les deux mains, le tirer fermement vers l'extérieur

Décrocher la façade du tiroir à lessive, en faisant attention à ne pas casser les crochets
