HWDQ90B416FWBB - Lavadora HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora
Marca	Haier
Modelo	HWDQ90B416FWBB
Capacidad de lavado	9 kg
Tipo de carga	Frontal con puerta
Velocidad máxima de centrifugado	1400 rpm
Clase energética	A+++
Dimensiones (An x Al x Pr)	600 x 850 x 550 mm
Peso neto	75 kg
Alimentación eléctrica	230 V, 50 Hz
Consumo de agua por ciclo	50 L
Nivel sonoro (lavado/centrifugado)	56 dB / 76 dB
Funciones principales	Inicio diferido, lavado rápido, antialérgico, prelavado
Mantenimiento y limpieza	Limpieza del sello de la puerta, cajetín de detergente, filtro de bomba
Seguridad	Seguro infantil, sistema antibloqueo, bloqueo de puerta
Piezas de repuesto disponibles	Sello de puerta, cerradura de puerta, cajetín de detergente, bisagras, placa electrónica
Reparabilidad	Manual de desmontaje incluido, piezas disponibles bajo pedido

Preguntas frecuentes - HWDQ90B416FWBB HAIER

¿Cómo limpiar el sello de la puerta de mi lavadora Haier HWDQ90B416FWBB?

Para limpiar el sello, use un paño húmedo y un detergente suave. Abra la puerta y limpie cuidadosamente el sello de goma, especialmente los pliegues donde se puede acumular la humedad y los residuos. No use abrasivos.

¿Cómo desmontar la puerta para reemplazar el sello?

Abra la puerta, retire los tornillos de la bisagra con una llave Torx n.º 25. Tire de la puerta hacia arriba y retírela. Para acceder al sello, use un destornillador plano como palanca para retirar el collarín externo, luego desprenda el sello del gabinete. Siga el manual para el montaje.

¿Cómo reemplazar la cerradura de la puerta?

Desconecte el aparato. Retire el panel superior y el cajetín de detergente. Use una llave Torx para retirar los tornillos de fijación de la cerradura. Desconecte los cables anotando su posición. Instale la nueva cerradura teniendo en cuenta el enlace mecánico de apertura de emergencia. Verifique el correcto enclavamiento.

¿Cómo limpiar el cajetín de detergente?

Tire firmemente del cajetín hacia afuera. Desenganche el frontal con cuidado de los ganchos. Lave las partes con agua tibia y un cepillo suave. No lo ponga en el lavavajillas. Vuelva a montar encajando el frontal.

¿Qué hacer si la máquina muestra un código de error?

Consulte la tabla de códigos de error en el manual. Los códigos comunes indican un problema de desagüe, sobrecarga o puerta mal cerrada. Reinicie la máquina después de resolver el problema. Si persiste, contacte al servicio técnico.

¿Cómo usar la función de inicio diferido?

Seleccione el programa deseado, luego presione la tecla 'Inicio diferido' para elegir el retardo (1 a 24 h). La máquina se pondrá en marcha al final del retardo. Asegúrese de que la puerta esté cerrada.

¿Cómo mantener el filtro de la bomba?

Corte la alimentación y el suministro de agua. Abra la tapa de la bomba (abajo a la derecha). Coloque un recipiente para recoger el agua residual. Desenrosque el filtro y límpielo bajo agua corriente. Vuelva a colocarlo apretando bien.

¿Cuáles son las dimensiones de empotramiento para esta máquina?

Las dimensiones estándar son 600 mm de ancho, 850 mm de alto y 550 mm de profundidad. Prevea un espacio de 10 mm a cada lado para la ventilación.

¿Cómo resolver un problema de desagüe?

Verifique que la manguera de desagüe no esté doblada u obstruida. Limpie el filtro de la bomba. Si el problema persiste, revise la bomba de desagüe (consulte el manual para el desmontaje). No fuerce la bomba.

¿Dónde encontrar piezas de repuesto para este modelo?

Contacte al servicio al cliente de Haier o a un distribuidor autorizado. Use el número de modelo HWDQ90B416FWBB para pedir piezas como el sello de puerta, cerradura o cajetín. Hay manuales de reparación disponibles en línea.

MANUAL DE USUARIO HWDQ90B416FWBB HAIER

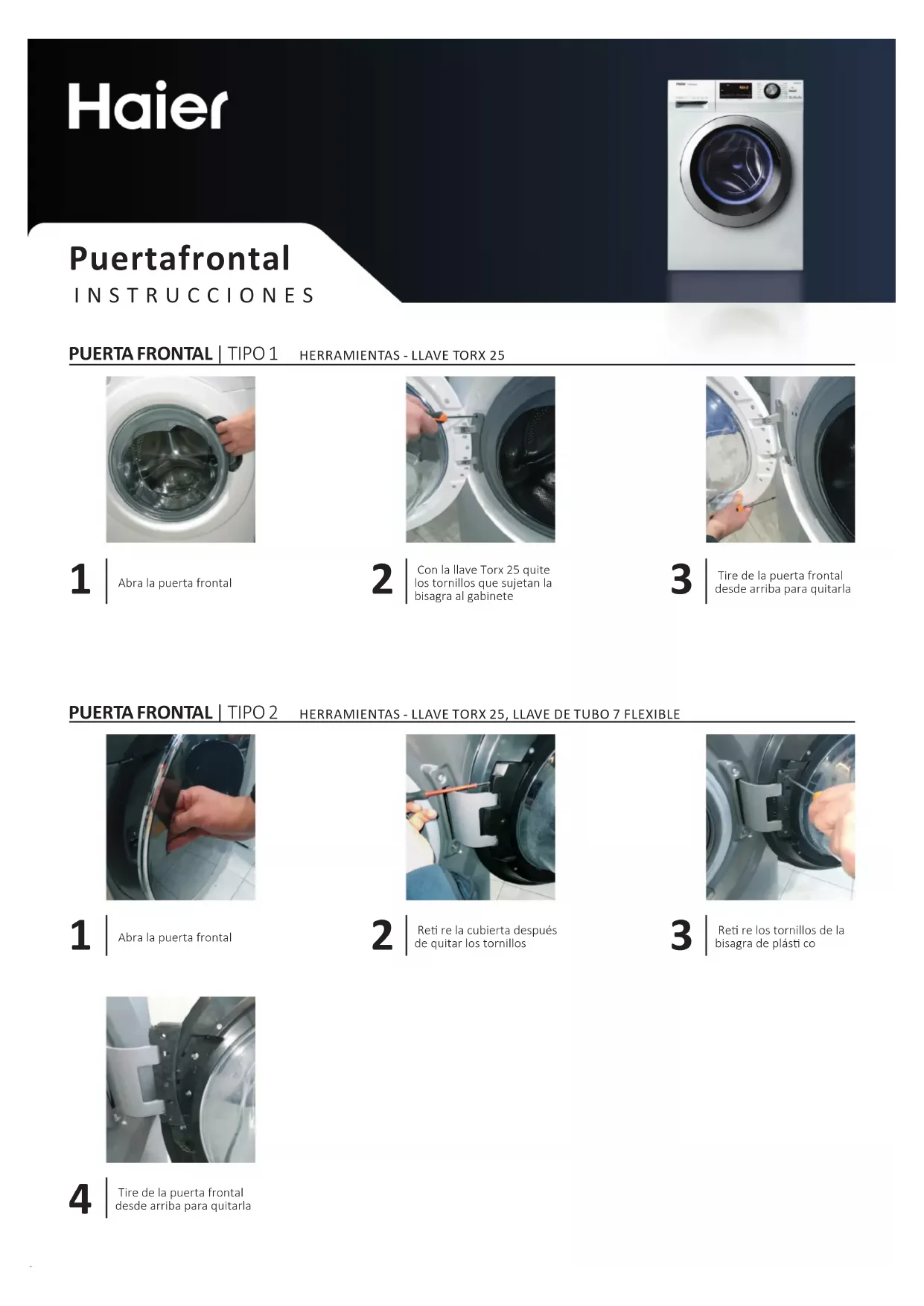

PUERTA FRONTAL | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

2 | Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

3 Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

2 Reti re la cubierta después de quitar los tornillos

3 Reti re los tornillos de la bisagra de plásti co

4 Tire de la puerta frontal desde arriba para quitarla

Bisagra

INSTRUCCIONES

BISAGRA | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 | Abra la puerta frontal

4 | Reti re todos los tornillos de la puerta frontal

2 | Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

3 | Tire de la puerta frontal desde arriba para quitarla

6 | Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

4 | Tire de la puerta frontal desde arriba para quitarla

7 | Después de quitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

2 | Reti re la cubierta después de quitar los tornillos

5 | Reti re el pasador

8 Reti re los tornillos externos de la bisagra

3 | Reti re los tornillos de la bisagra de plásti co

6 | Reti re el sujetador de la puerta

9 Reti re los tornillos situados adentro del gabinete con la llave de tubo 7. Reti re la bisagra

Seguro de la puerta

INSTRUCCIONES

SEGURO DE LA PUERTA | TIPO 1 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1

Abra la puerta frontal

Use el destornillador plano como palanca y reti re la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4

Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta y presione el broche.

Reti re el seguro de la puerta

Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA | TIPO 2 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1

Abra la puerta frontal

Use el destornillador plano como palanca y reti re la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4

Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta

Desarme la encimera y los adornos

Desarme el dispensador y el bisel

Reti re el seguro de la puerta

Reti re la protección contra el agua

Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

Empaque de la puerta

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS - LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y reti re la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fi n de permiti r el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

Cajón del detergente

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos ti re fi rmemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos
