HWDQ90B416FWBB - Máquina de lavar HAIER - Manual de utilização gratuito

Tipo de produto	Máquina de lavar
Marca	Haier
Modelo	HWDQ90B416FWBB
Capacidade de lavagem	9 kg
Tipo de carga	Frontal com vidro
Velocidade máxima de centrifugação	1400 rpm
Classe energética	A+++
Dimensões (L x A x P)	600 x 850 x 550 mm
Peso líquido	75 kg
Alimentação elétrica	230 V, 50 Hz
Consumo de água por ciclo	50 L
Nível de ruído (lavagem/centrifugação)	56 dB / 76 dB
Funções principais	Partida diferida, lavagem rápida, antialérgico, pré-lavagem
Manutenção e limpeza	Limpeza da vedação da porta, gaveta de sabão, filtro da bomba
Segurança	Segurança infantil, sistema antirrefluxo, travamento da porta
Peças de reposição disponíveis	Vedação da porta, trava da porta, gaveta de sabão, dobradiças, placa eletrônica
Reparabilidade	Manual de desmontagem fornecido, peças disponíveis sob encomenda

Perguntas frequentes - HWDQ90B416FWBB HAIER

Como limpar a vedação da porta da minha máquina Haier HWDQ90B416FWBB?

Para limpar a vedação, use um pano úmido e um detergente suave. Abra o vidro e limpe cuidadosamente a vedação de borracha, especialmente as dobras onde a umidade e os resíduos podem se acumular. Não usar abrasivos.

Como desmontar o vidro para substituir a vedação?

Abra o vidro, remova os parafusos da dobradiça com uma chave Torx n°25. Puxe o vidro para cima e remova-o. Para aceder à vedação, use uma chave de fenda plana como alavanca para retirar o anel externo, depois solte a vedação do corpo. Siga o manual para a remontagem.

Como substituir a trava da porta?

Desligue o aparelho. Remova o painel superior e a gaveta de sabão. Use uma chave Torx para retirar os parafusos de fixação da trava. Desconecte os fios anotando suas posições. Instale a nova trava prestando atenção à ligação mecânica de abertura de emergência. Verifique o encaixe correto.

Como limpar a gaveta de sabão?

Puxe firmemente a gaveta para fora. Solte a parte frontal com cuidado com os ganchos. Lave as peças com água morna e uma escova macia. Não colocar na máquina de lavar louça. Remonte clicando a parte frontal.

O que fazer se a máquina exibir um código de erro?

Consulte a tabela de códigos de erro no manual. Códigos comuns indicam problema de drenagem, sobrecarga ou porta mal fechada. Reinicie a máquina após resolver o problema. Se persistir, contate o serviço técnico.

Como usar a função partida diferida?

Selecione o programa desejado, depois pressione o botão 'Partida diferida' para escolher o atraso (1 a 24h). A máquina iniciará ao final do atraso. Certifique-se de que o vidro está fechado.

Como fazer a manutenção do filtro da bomba?

Desligue a alimentação e a entrada de água. Abra a tampa da bomba (em baixo à direita). Coloque um recipiente para recolher a água residual. Desaperte o filtro e lave-o em água corrente. Recoloque apertando bem.

Quais são as dimensões de encaixe para esta máquina?

As dimensões padrão são 600 mm de largura, 850 mm de altura e 550 mm de profundidade. Providencie um espaço de 10 mm de cada lado para ventilação.

Como resolver um problema de drenagem?

Verifique se a mangueira de drenagem não está dobrada ou obstruída. Limpe o filtro da bomba. Se o problema persistir, verifique a bomba de drenagem (consulte o manual para desmontagem). Não force a bomba.

Onde encontrar peças de reposição para este modelo?

Contacte o serviço ao cliente Haier ou um revendedor autorizado. Use o número do modelo HWDQ90B416FWBB para encomendar peças como vedação da porta, trava ou gaveta. Manuais de reparação estão disponíveis online.

MANUAL DE UTILIZADOR HWDQ90B416FWBB HAIER

3 Puxar a porta a parti r de cima e reti rá-la

PORTA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 Reti rar a tampa depois de remover o seu parafuso

4 Puxar a porta a parti r de cima e reti rá-la

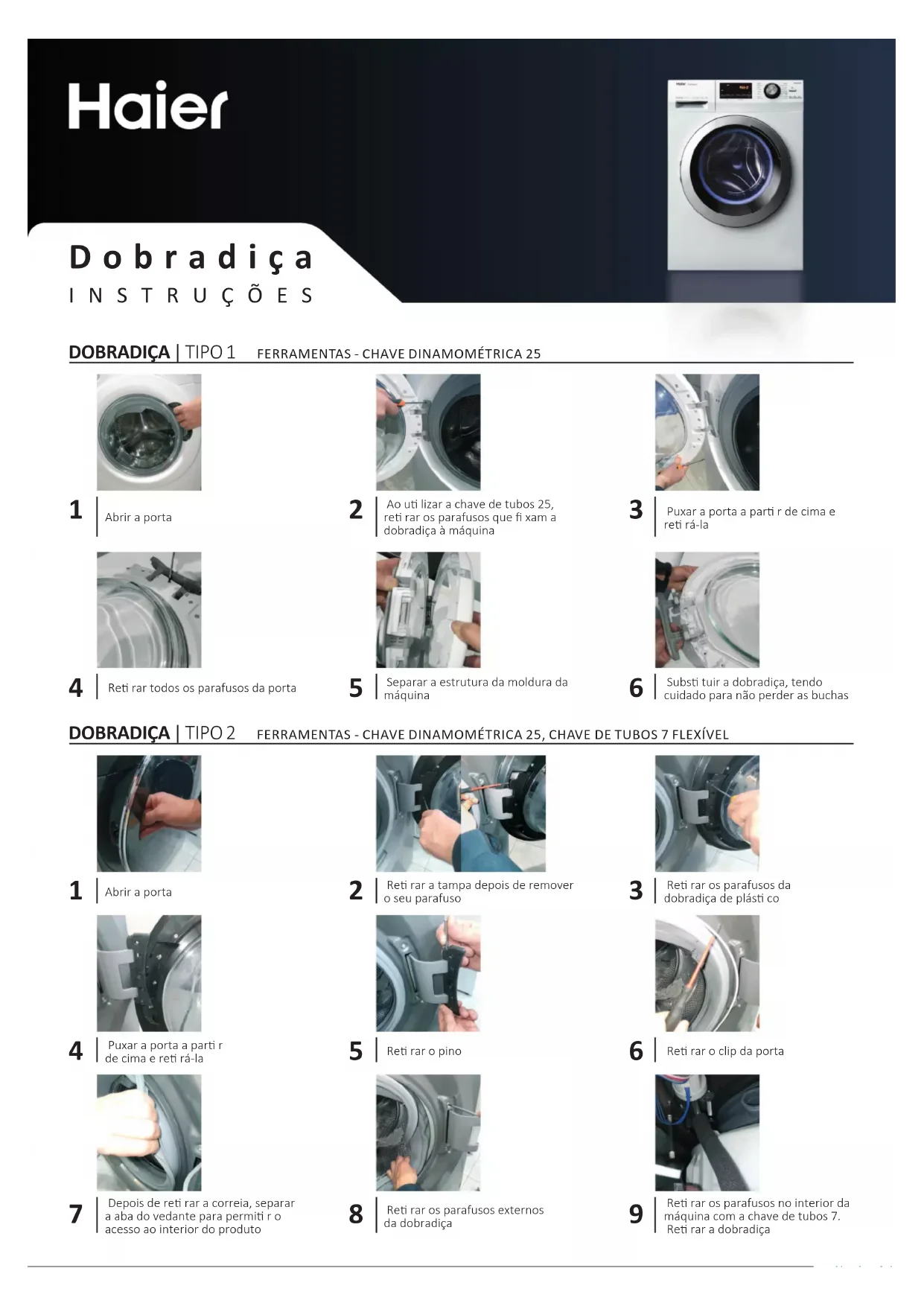

Dobradiça

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

3 Puxar a porta a parti r de cima e reti rá-la

4 Reti rar todos os parafusos da porta

5 | Separar a estrutura da moldura da máquina

6 | Substi tuir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 | Reti rar a tampa depois de remover o seu parafuso

4 | Puxar a porta a parti r de cima e reti rá-la

7 Depois de reti rar a correia, separar a aba do vedante para permiti r o acesso ao interior do produto

8 Reti rar os parafusos externos da dobradiça

9 Reti rar os parafusos no interior da máquina com a chave de tubos 7. Reti rar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS-CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xação do trinco da porta e pressionar a sua fi vela.

5 Reti rar o trinco da porta

6 | Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCODAPORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDAS DE CABEÇACRUZADA, PINÇA, CHAVE DEFENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 | Ao uti lizar a chave dinamométrica, reti rar os parafusos de fi xação do trinco da porta

5 | Desmontar o tampo de trabalho e as guarnições

6 | Desmontar o dispensador e o bisel

7 Reti rar o trinco da porta

8 Reti rar a proteção de água

9 | Substi tuir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

Vedante da porta

INSTRUÇÕES

VEDANTE DA PORTA FERRAMENTAS- CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DEFENDAS DE CABEÇAPLANA, DUAS CHAVES DE TUBOS 7

Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

Ao uti lizar a chave de fendas de cabeça plana, reti rar o grampo no tubo

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

Inserir o grampo da cablagem no lado do tubo

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

2 Ao uti lizar duas mãos, puxá-la fi rmemente

3 | Desengatal a mascara da gaveta de detergente, tendo cuidado para não parti r os ganchos

Fereastra

INSTRUCTIUNI

FEREASTRA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25
