HWDQ90B416FWBB - Pračka HAIER - Bezplatný návod k obsluze

Typ výrobku	Pračka
Značka	Haier
Model	HWDQ90B416FWBB
Kapacita praní	9 kg
Typ plnění	Přední s dvířky
Maximální rychlost odstředění	1400 ot/min
Energetická třída	A+++
Rozměry (Š x V x H)	600 x 850 x 550 mm
Hmotnost netto	75 kg
Elektrické napájení	230 V, 50 Hz
Spotřeba vody na cyklus	50 l
Hlučnost (praní/odstřeďování)	56 dB / 76 dB
Hlavní funkce	Odložený start, rychlé praní, anti-alergické, předpírka
Údržba a čištění	Čištění těsnění dveří, zásuvky na prací prostředek, filtru čerpadla
Bezpečnost	Dětská pojistka, systém proti přetečení, zámek dveří
Dostupné náhradní díly	Těsnění dveří, zámek dveří, zásuvka na prací prostředek, panty, elektronická deska
Opravitelnost	Poskytnutý návod k demontáži, díly k dispozici na vyžádání

Často kladené otázky - HWDQ90B416FWBB HAIER

Jak vyčistit těsnění dveří mé pračky Haier HWDQ90B416FWBB?

K čištění těsnění použijte vlhký hadřík a jemný čisticí prostředek. Otevřete dvířka a důkladně otřete gumové těsnění, zejména záhyby, kde se může hromadit vlhkost a nečistoty. Nepoužívejte abrazivní prostředky.

Jak demontovat dvířka pro výměnu těsnění?

Otevřete dvířka, odstraňte šrouby závěsu pomocí klíče Torx č. 25. Vytáhněte dvířka nahoru a sejměte je. Pro přístup k těsnění použijte plochý šroubovák jako páku k odstranění vnějšího límce, poté oddělte těsnění od skříně. Při zpětné montáži postupujte podle návodu.

Jak vyměnit zámek dveří?

Odpojte spotřebič. Sejměte horní panel a zásuvku na prací prostředek. Pomocí klíče Torx odstraňte upevňovací šrouby zámku. Odpojte vodiče a poznamenejte si jejich umístění. Nainstalujte nový zámek a dávejte pozor na mechanické spojení pro nouzové otevření. Zkontrolujte správné zaklapnutí.

Jak vyčistit zásuvku na prací prostředek?

Zásuvku pevně vytáhněte ven. Opatrně odpojte čelní panel, dejte pozor na háčky. Umyjte části vlažnou vodou měkkým kartáčem. Nevkládejte do myčky nádobí. Zpětně namontujte zaklapnutím čelního panelu.

Co dělat, když pračka zobrazí chybový kód?

Podívejte se do tabulky chybových kódů v návodu. Běžné kódy signalizují problém s vypouštěním, přetížením nebo špatně zavřenými dvířky. Po vyřešení problému pračku restartujte. Pokud potíže přetrvávají, kontaktujte technickou podporu.

Jak použít funkci odloženého startu?

Zvolte požadovaný program, poté stiskněte tlačítko 'Odložený start' a nastavte zpoždění (1-24 hodin). Pračka se spustí po uplynutí zpoždění. Ujistěte se, že jsou dvířka zavřená.

Jak udržovat filtr čerpadla?

Vypněte přívod elektřiny a vody. Otevřete dvířka čerpadla (vpravo dole). Umístěte nádobu na zachycení zbytkové vody. Odšroubujte filtr a vyčistěte jej pod tekoucí vodou. Nasaďte zpět a řádně utáhněte.

Jaké jsou rozměry zabudování pro tuto pračku?

Standardní rozměry jsou šířka 600 mm, výška 850 mm a hloubka 550 mm. Na každé straně ponechte 10 mm prostoru pro větrání.

Jak vyřešit problém s vypouštěním?

Zkontrolujte, zda vypouštěcí hadice není ohnutá nebo ucpaná. Vyčistěte filtr čerpadla. Pokud problém přetrvává, zkontrolujte vypouštěcí čerpadlo (pro demontáž viz návod). Nepoužívejte sílu na čerpadlo.

Kde sehnat náhradní díly pro tento model?

Kontaktujte zákaznický servis Haier nebo autorizovaného prodejce. Pro objednání dílů, jako je těsnění dveří, zámek nebo zásuvka, použijte číslo modelu HWDQ90B416FWBB. Návody na opravu jsou k dispozici online.

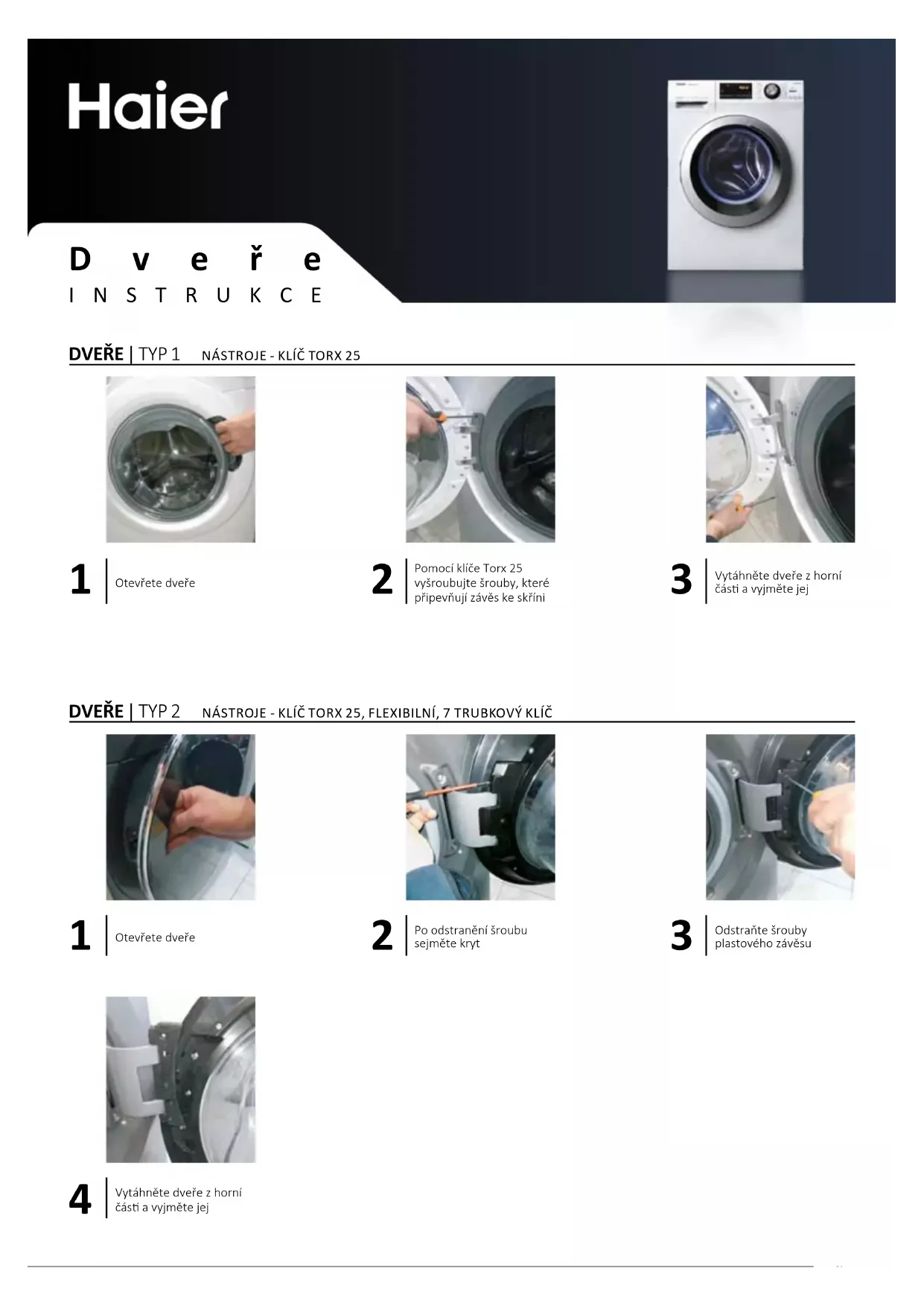

NÁVOD K OBSLUZE HWDQ90B416FWBB HAIER

2 Pomocí klíče Torx 25 vyšroubujte šrouby, které připevňují závěs ke skřini

3 Vytáhněte dveře z horní části a vyjměte jej

DVEŘE | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

2 Po odstranění šroubu sejměte kryt

3 Odstraňte šrouby plastového závěsu

4 Vytáhněte dveře z horní části a vyjměte jej

Z á v ě s

INSTRUKCE

ZÁVĚS | TYP 1 NÁSTROJE - KLÍČ TORX 25

4 Odstraňte všechny šrouby ze dveří

2 Pomocí trubkového klíče 25 vyšroubujte šrouby, které připevňují závěs ke skříni

5 Oddělte rám od držáku

3 Vytáhněte dveře z horní části a vyjměte jej

6 | Vyměňte závěs, přičemž dejte pozor, abyste neztratili pouzdra

ZÁVĚS | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

4 | Vytáhněte dveře z horní části a vyjměte jej

7 Po odstranění popruhu sejměte kryt z těsnění, abyste se dostali do výrobku

2 Po odstranění šroubu sejměte kryt

8 Odstraňte vnější šrouby ze závěsu

3 Odstraňte šrouby plastového závěsu

6 | Sejměte sponu dveří

9 Pomoci trubkového kliče 7 odstraňte šrouby uvnitř skřině. Odstraňte závěs

Zámek dveří

INSTRUKCE

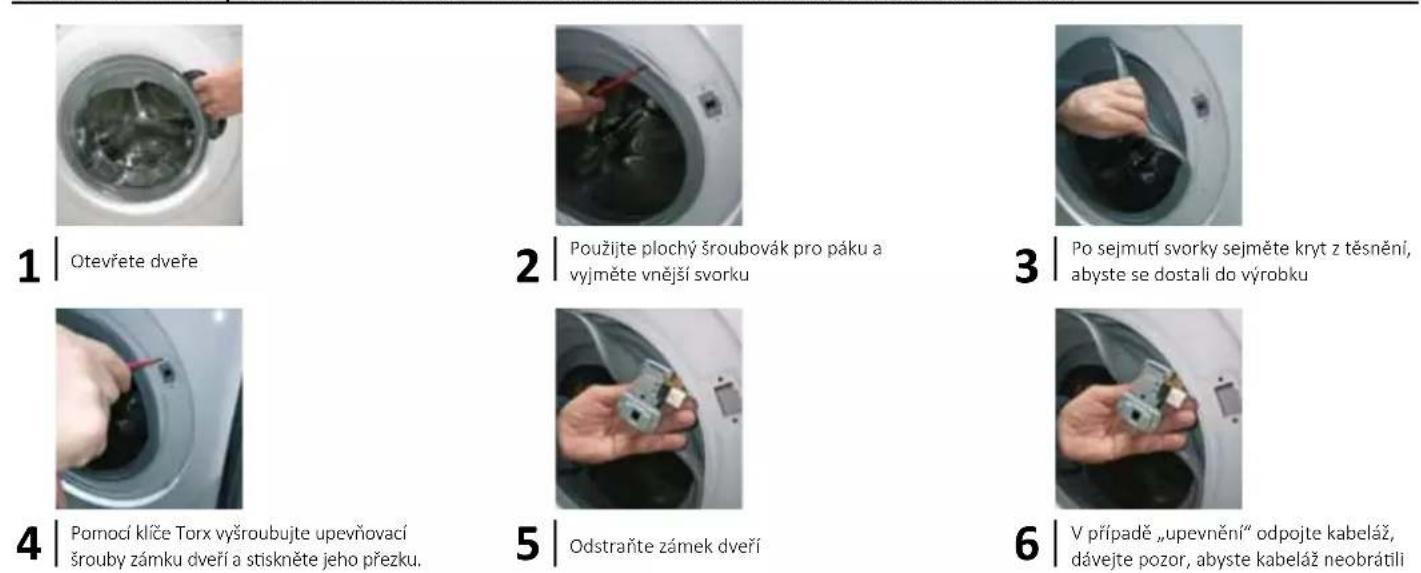

ZÁMEK DVEŘÍ | TYP 1 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

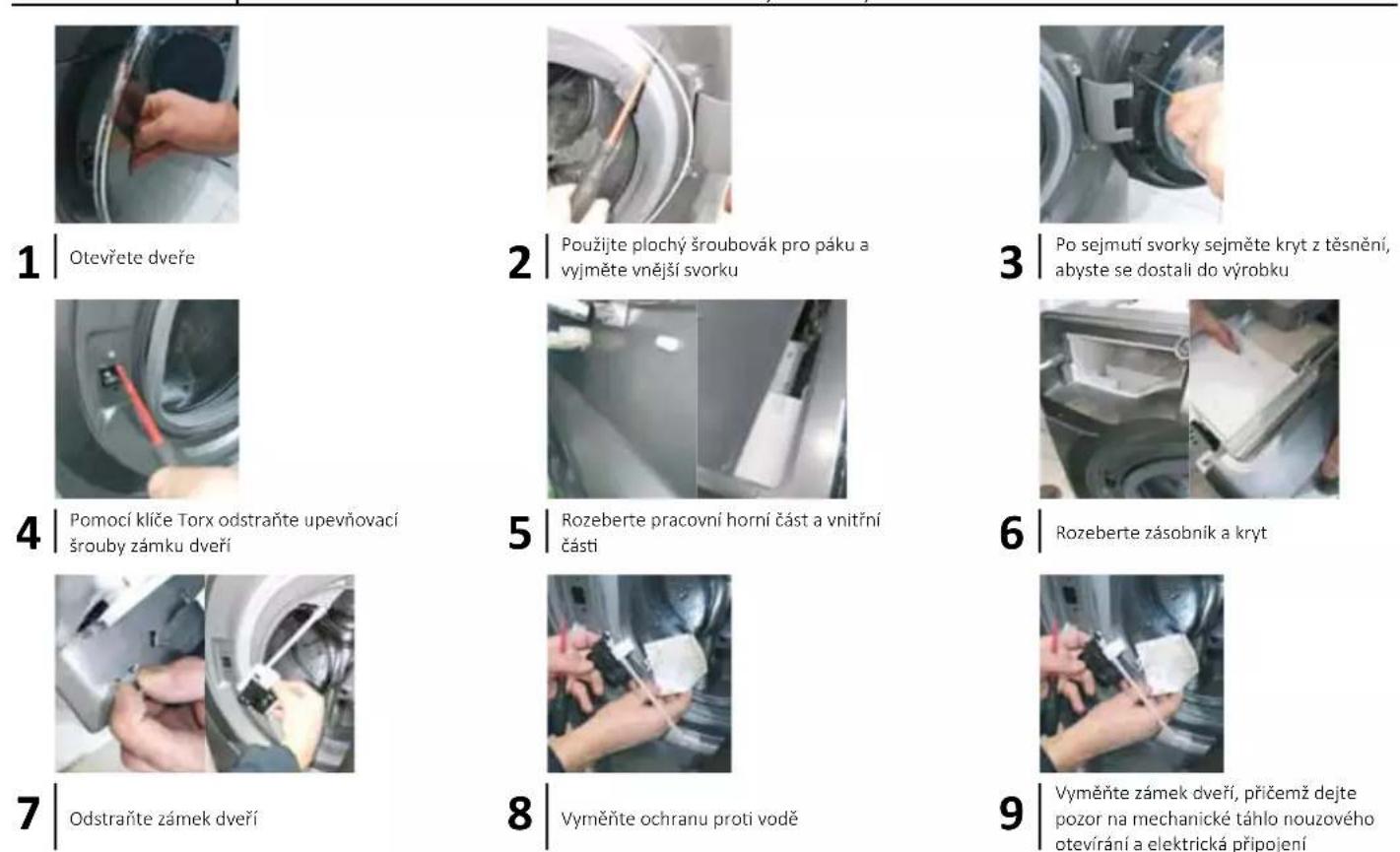

ZÁMEK DVERÍ | TYP 2 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

Těsnění dveří

INSTRUKCE

TĚSNĚNÍ DVEŘÍ NÁSTROJE - KLÍČ TORX, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK, DVA 7 TRUBKOVÉ KLÍČE

2 | Použijte plochý šroubovák pro páku a vyjměte vnější svorku

3 Po sejmutí svorky sejměte kryt z těsnění, abyste se dostali do výrobku

4 Pomocí plochého šroubováku odstraňte svorku na trubici

6 Umístěte nové těsnění, přičemž dejte pozor na polohovací zářezy

7 Nasadte svorku kabeláže na stranu trubky

8 Utáhněte svorku na trubce pomocí nástroje

9 | Upevněte vnější svorku a utáhněte ji (v případě potřeby s kleštěmi)

Zásuvka na čisticí prostředek

I N S T R U K C E

ZÁSUVKA NA ČISTICÍ PROSTŘEDEK

Otevřete zásuvku na čisticí prostředek

Oběma rukama jej pevně vytáhněte

Vyhákněte masku ze zásuvky na čisticí prostředek, přičemž dejte pozor, abyste nezlomili háčky

T ü r

ANLEITUNG

2 Po odstránení skrutky odstráňte kryt

7 Po odstránení popruhu zložte kryt z tesnenia, aby ste sa dostali do výrobku

2 Po odstránení skrutky odstráňte kryt

2 | Použite plochý skrutkovač pre páku a vyberte vonkajšiu svorku

7 Nasadte svorku kabeláže na stranu rúrky

8 Utiahnite svorku na rúrke pomocou nástroja

3 prostriedok, pričom dajte pozor, aby ste nezlomili háčiky

Staklena vrata

U P U T S T V O

STAKLENA VRATA | TIP 1 ALAT - 25 IMBUS KLJUČ
