HWDQ90B416FWBB - Mașină de spălat HAIER - Manual de utilizare gratuit

Tip de produs	Mașină de spălat
Marcă	Haier
Model	HWDQ90B416FWBB
Capacitate de spălare	9 kg
Tip de încărcare	Frontal cu hublou
Viteză maximă de centrifugare	1400 rot/min
Clasă energetică	A+++
Dimensiuni (L x Î x A)	600 x 850 x 550 mm
Greutate netă	75 kg
Alimentare electrică	230 V, 50 Hz
Consum de apă per ciclu	50 L
Nivel sonor (spălare/centrifugare)	56 dB / 76 dB
Funcții principale	Pornire întârziată, spălare rapidă, anti-alergenic, prespălare
Întreținere și curățare	Curățarea garniturii ușii, sertarului de detergent, filtrului pompei
Siguranță	Siguranță copii, sistem anti-inundații, blocare ușă
Piese de schimb disponibile	Garnitură ușă, încuietoare ușă, sertar detergent, balamale, card electronic
Reparabilitate	Manual de demontare furnizat, piese disponibile la cerere

Întrebări frecvente - HWDQ90B416FWBB HAIER

Cum să curăț garnitura ușii mașinii mele Haier HWDQ90B416FWBB ?

Pentru a curăța garnitura, utilizați o cârpă umedă și un detergent delicat. Deschideți hubloul și ștergeți cu grijă garnitura de cauciuc, în special pliurile unde se pot acumula umiditate și reziduuri. Nu utilizați abrazivi.

Cum să demontez hubloul pentru a înlocui garnitura ?

Deschideți hubloul, scoateți șuruburile balamalei cu o cheie Torx nr. 25. Trageți hubloul în sus și scoateți-l. Pentru a accesa garnitura, folosiți o șurubelniță plată ca pârghie pentru a scoate colierul extern, apoi desprindeți garnitura de pe carcasă. Urmați manualul pentru reasamblare.

Cum să înlocuiesc încuietoarea ușii ?

Deconectați aparatul. Scoateți panoul superior și sertarul de detergent. Folosiți o cheie Torx pentru a scoate șuruburile de fixare ale încuietorii. Deconectați firele notând poziția lor. Instalați noua încuietoare având grijă la legătura mecanică de deschidere de urgență. Verificați dacă se fixează corect.

Cum să curăț sertarul de detergent ?

Trageți ferm sertarul în afară. Desprindeți fațada având grijă la cârlige. Spălați părțile cu apă călduță și o perie moale. Nu puneți în mașina de spălat vase. Reasamblați fixând fațada.

Ce să fac dacă mașina afișează un cod de eroare ?

Consultați tabelul codurilor de eroare din manual. Codurile comune indică o problemă de scurgere, suprasarcină sau ușă închisă necorespunzător. Reporniți mașina după ce ați rezolvat problema. Dacă persistă, contactați serviciul tehnic.

Cum să folosesc funcția de pornire întârziată ?

Selectați programul dorit, apoi apăsați butonul 'Pornire întârziată' pentru a alege întârzierea (1-24h). Mașina va porni la sfârșitul întârzierii. Asigurați-vă că hubloul este închis.

Cum să întrețin filtrul pompei ?

Opriți alimentarea și alimentarea cu apă. Deschideți clapeta pompei (jos dreapta). Puneți un vas pentru a colecta apa reziduală. Deșurubați filtrul și curățați-l sub apă curentă. Puneți la loc strângând bine.

Care sunt dimensiunile de încastrare pentru această mașină ?

Dimensiunile standard sunt 600 mm lățime, 850 mm înălțime și 550 mm adâncime. Lăsați un spațiu de 10 mm pe fiecare parte pentru ventilație.

Cum să rezolv o problemă de scurgere ?

Verificați dacă furtunul de scurgere nu este îndoit sau obstrucționat. Curățați filtrul pompei. Dacă problema persistă, verificați pompa de scurgere (consultați manualul pentru demontare). Nu forțați pompa.

Unde găsesc piese de schimb pentru acest model ?

Contactați serviciul clienți Haier sau un distribuitor autorizat. Utilizați numărul modelului HWDQ90B416FWBB pentru a comanda piese precum garnitura ușii, încuietoarea sau sertarul. Manuale de reparații sunt disponibile online.

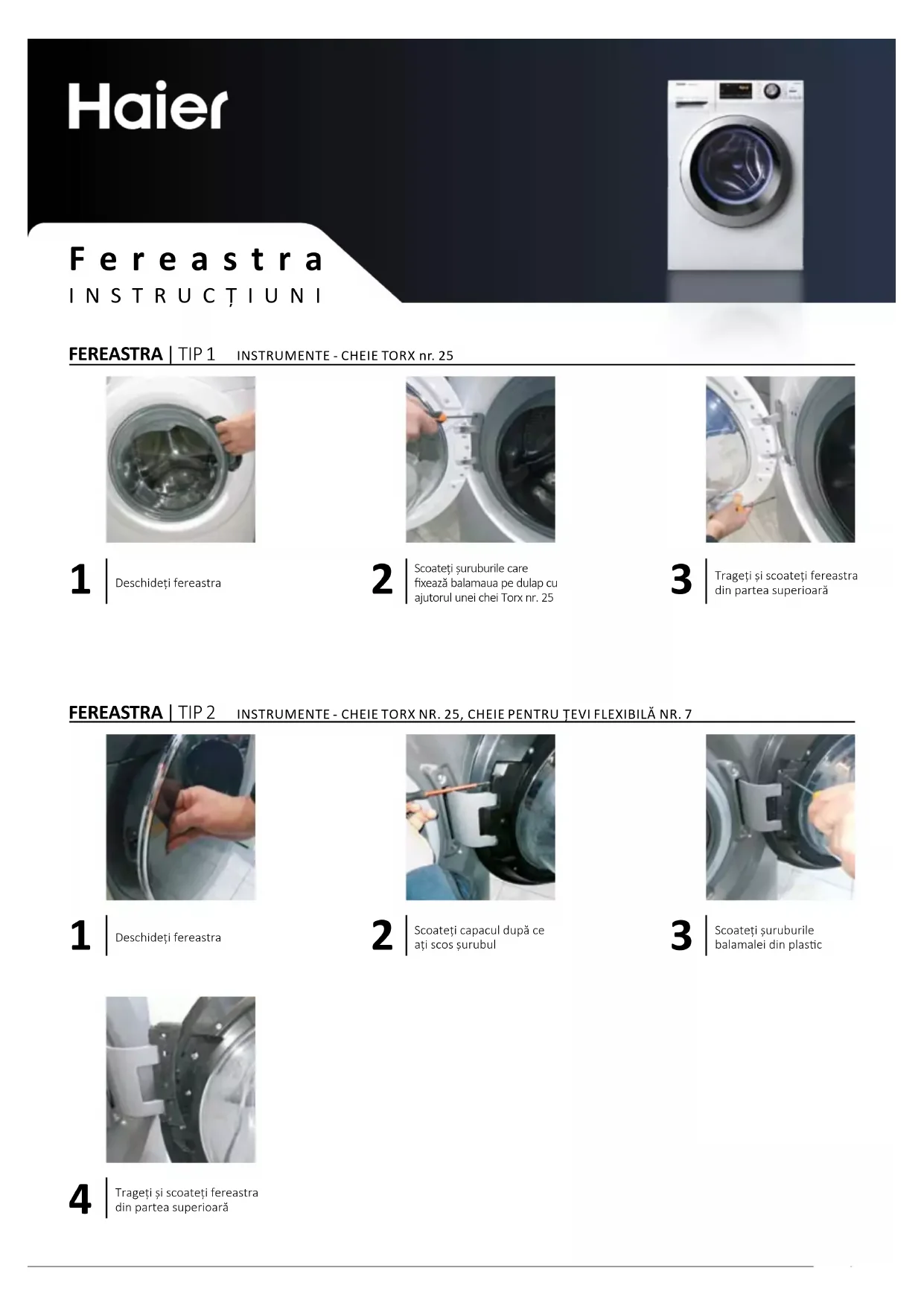

MANUAL DE UTILIZARE HWDQ90B416FWBB HAIER

1 Deschideți fereastra

2 Scoateți șuruburile care fixează balamaua pe dulap cu ajutorul unei chei Torx nr. 25

3 Tragetii și scoateți fereastra din partea superioară

FEREASTRA | TIP 2 INSTRUMENTE - CHEIE TORX NR. 25, CHEIE PENTRU TEVI FLEXIBILĂ NR. 7

2 Scoateți capacul după ce ați scos șurubul

3 Scoateți şuruburile balamalei din plastic

4 Trageți și scoateți fereastra din partea superioară

B a l a m a

INSTRUCTIUNI

BALAMA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25

4 Scoateți toate şuruburile ferestrei

2 | Scoateți șuruburile care fixează balamaua pe dulap cu ajutorul unei chei pentru țevi nr. 25

3 | Trageți și scoateți fereastra din partea superioară

6 | înlocuiti balamaua având grijă să nu pierdeti bucșele

BALAMA | TIP 2 INSTRUMENTE - CHEIE TORX NR. 25, CHEIE PENTRU TEVI FLEXIBILĂ NR. 7

1 Deschideți fereastra

4 | Tragetii și scoateți fereastra din partea superioară

7 | Dupa ce ați scos cureada, separați buza de garnitură pentru a permite accesul în interiorul produsului

2 Scoateți capacul după ce ați scos şurubul

5 Scoateți cuiul de siguranță

8 Scoateți şuruburile externe ale balamalei

3 Scoateți şuruburile balamalei din plastic

6 | Scoateți brida ușii

9 | Scoateți șuruburile din interiorul dulapului cu o cheie pentru țevi nr. 7 Scoateți balamaua

Sistemul de închidere a uşii

1 Deschideți fereastra

2 Folositi șurubelnița cu cap plat pentru a ridica și a scoate clema externă

3 | Dupa ce ați scos ciema, separați buza de garnitură pentru a permite accesul în interiorul produsului

4 | Scoateți şuruburile care fixează încuietoarea uşii cu ajutorul unei chei torx

5 | Demontați partea superioară și accesoriiile

6 | Demontați dozatorul și masca

7 Scoateți sistemul de închidere a ușii

8 Scoateți protectția la apă

9 | Inlocuiți sistemul de închidere a ușii având grijă la conectarea mecanică a deschiderii de urgență și a conexiunilor electrice

Garnitura uşii

INSTRUCTIUNI

GARNITURA USII INSTRUMENTE - CHEIE TORX, CLEŞTE, ŞURUBELNITĂ CU CAP PLAT, DOUĂ CHEI PENTRU TEVI NR. 7

Deschideți fereastra

Folosiți şurubelnita cu cap plat pentru a ridica și a scoate clema externă

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului

Scoateți clema de pe țeavă folosind o șurubelniță cu cap plat

Pozitionați garnitura nouă cu atenție la jgheaburile de montare

Introduceți o clemă pentru cabluri pe latura țevii

Strângeti clema pe teavă folosind un instrument

Montați garnitura pe dulap. Fixați clema externă și strângeți-o (la nevoie, folosiți cleștele)

Sertar pentru detergent

1 Deschideti sertarul pentru detergent

2 Trageti ferm apucându-l cu ambele mâini

3 | sertarului pentru detergent având grijă să nu rupeți cârligele

Vhodna vratca

NAVODILA

VHODNA VRATCA | TIP 1 ORODJA - TORX KLJUČ 25
