HWDQ90B416FWBB - Пералня HAIER - Безплатно ръководство за потребителя

Тип продукт	Перална машина
Марка	Haier
Модел	HWDQ90B416FWBB
Капацитет на пране	9 kg
Тип на зареждане	Предно зареждане с прозорец
Максимална скорост на центрофугиране	1400 об/мин
Енергиен клас	A+++
Размери (Ш x В x Д)	600 x 850 x 550 mm
Нетно тегло	75 kg
Електрическо захранване	230 V, 50 Hz
Консумация на вода на цикъл	50 L
ниво на шум (пране/центрофугиране)	56 dB / 76 dB
Основни функции	Отложен старт, бързо пране, антиалергично, предварително пране
Поддръжка и почистване	Почистване на уплътнението на вратата, отделение за перилен препарат, филтър на помпата
Безопасност	Детска заключка, система против преливане, заключване на вратата
Налични резервни части	Уплътнение на вратата, ключалка на вратата, отделение за перилен препарат, панти, електронна платка
Възможност за ремонт	Предоставени инструкции за разглобяване, части налични при поискване

Често задавани въпроси - HWDQ90B416FWBB HAIER

Как да почистя уплътнението на вратата на моята перална машина Haier HWDQ90B416FWBB?

За почистване на уплътнението използвайте влажна кърпа и мек препарат. Отворете вратата и избършете внимателно гуменото уплътнение, особено гънките, където влагата и остатъците могат да се натрупат. Не използвайте абразиви.

Как да демонтирам вратата, за да сменя уплътнението?

Отворете вратата, извадете винтовете на пантата с помощта на ключ Torx №25. Издърпайте вратата нагоре и я отстранете. За достъп до уплътнението използвайте плоска отвертка като лост, за да отстраните външния пръстен, след което отделете уплътнението от корпуса. Следвайте инструкцията за сглобяване.

Как да сменя ключалката на вратата?

Изключете уреда. Отстранете горния панел и отделението за перилен препарат. Използвайте ключ Torx, за да отстраните винтовете за закрепване на ключалката. Изключете проводниците, като отбележите позицията им. Инсталирайте новата ключалка, като обърнете внимание на механичната връзка за аварийно отваряне. Проверете правилното щракване.

Как да почистя отделението за перилен препарат?

Издърпайте силно отделението навън. Откачете предната част, като внимавате за куките. Измийте частите с топла вода и мека четка. Не поставяйте в съдомиялна. Сглобете отново, като щракнете предната част.

Какво да направя, ако машината показва код за грешка?

Консултирайте се с таблицата на кодовете за грешки в инструкцията. Често срещаните кодове показват проблем с източването, претоварване или неправилно затворена врата. Рестартирайте машината, след като разрешите проблема. Ако продължава, свържете се с техническата служба.

Как да използвам функцията за отложен старт?

Изберете желаната програма, след това натиснете бутона 'Отложен старт', за да изберете закъснението (1 до 24 часа). Машината ще се включи в края на закъснението. Уверете се, че вратата е затворена.

Как да поддържам филтъра на помпата?

Изключете захранването и водоподаването. Отворете капака на помпата (долу вдясно). Поставете съд, за да съберете остатъчната вода. Развийте филтъра и го почистете под течаща вода. Поставете го обратно, като го затегнете добре.

Какви са размерите за вграждане за тази машина?

Стандартните размери са 600 mm ширина, 850 mm височина и 550 mm дълбочина. Предвидете разстояние от 10 mm от всяка страна за вентилация.

Как да реша проблем с източването?

Проверете дали маркучът за източване не е прегънат или запушен. Почистете филтъра на помпата. Ако проблемът продължава, проверете помпата за източване (вижте инструкцията за демонтиране). Не прилагайте сила върху помпата.

Къде да намеря резервни части за този модел?

Свържете се с клиентската служба на Haier или с оторизиран дилър. Използвайте номера на модела HWDQ90B416FWBB, за да поръчате части като уплътнение на вратата, ключалка или отделение. Инструкции за ремонт са достъпни онлайн.

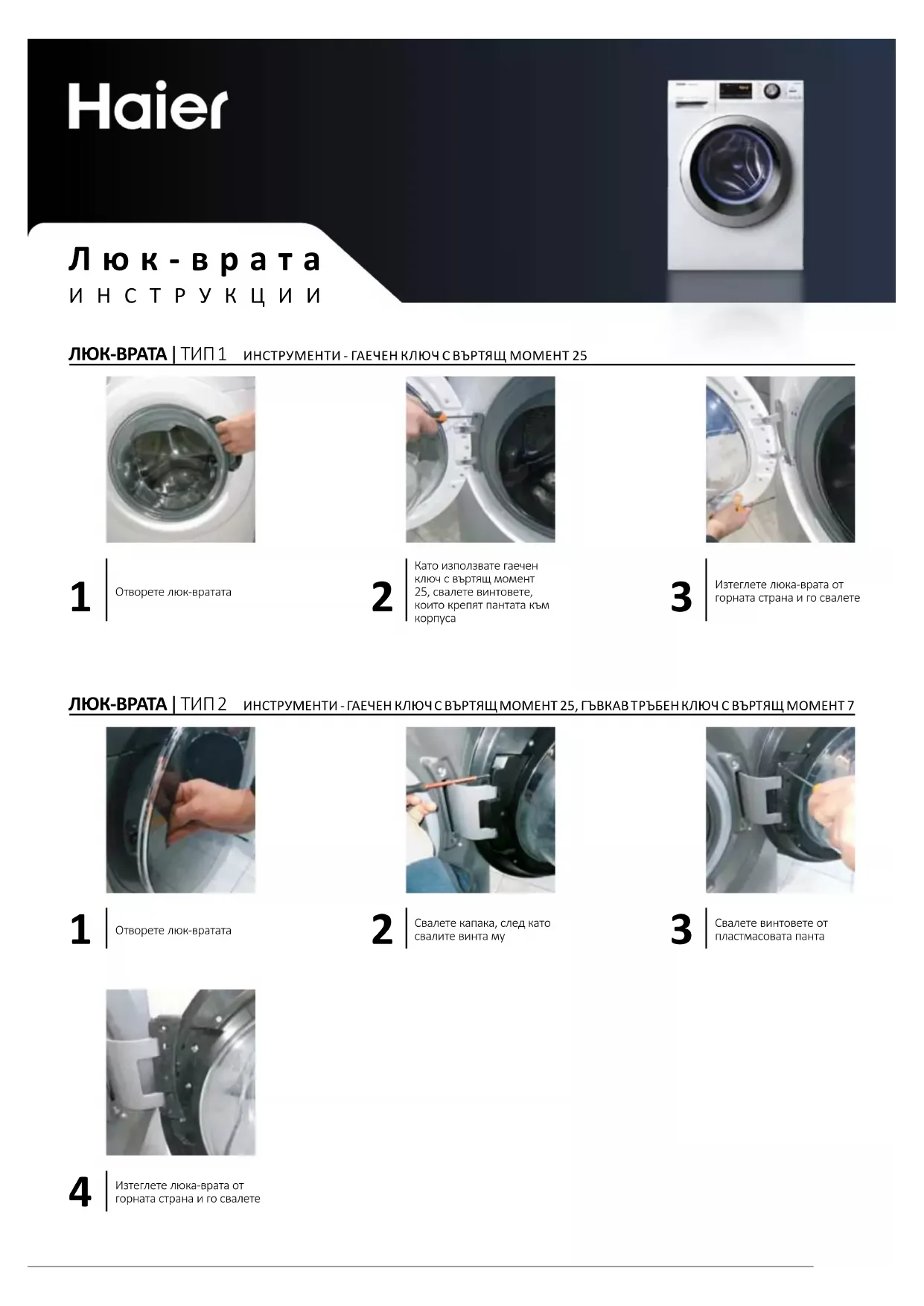

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWDQ90B416FWBB HAIER

1 Отворете люк-вратата

2 | ключ с въртящ момент 25, свалете винтовете, които крепят пантата към корпуса

3 Изтеглете люка-врата от горната страна и го свалете

ЛЮК-ВРАТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 Отворете люк-вратата

2 Свалете капака, след като свалите винта му

3 Свалете винтовете от пластмасовата панта

4 Изтеглете люка-врата от горната страна и го свалете

П а н т а

ИНСТРУКЦИИ

1 Отворете люк-вратата

4 Свалете всички винтове от люк-вратата

2 | С помощта на тръбен ключ с въртящ момент 25 свалете винтовете, които крепят пантата към корпуса

5 Отделете рамката от носещата рамка

3 Изтеглете люка-врата от горната страна и го свалете

6 | Сменете пантата, като внимавате да не загубите втулките

ПАНТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 | Отворете люк-вратата

4 | Изтеглете люка-врата от горната страна и го свалете

7 | Когато ремъкът е свален, отделете маншета от уплътнението, за да достигнете до вътрешността на уреда

2 | Свалете капака, след като свалите винта му

8 Свалете външните винтове от пантата

3 Свалете винтовете от пластмасовата панта

6 Свалете скобата на вратата

9 Свалете винтовете във вътрешността на корпуса с тръбен ключ с въртящ момент 7. Свалете пантата

Заключалка на вратата

И Н С Т Р У К Ц И И

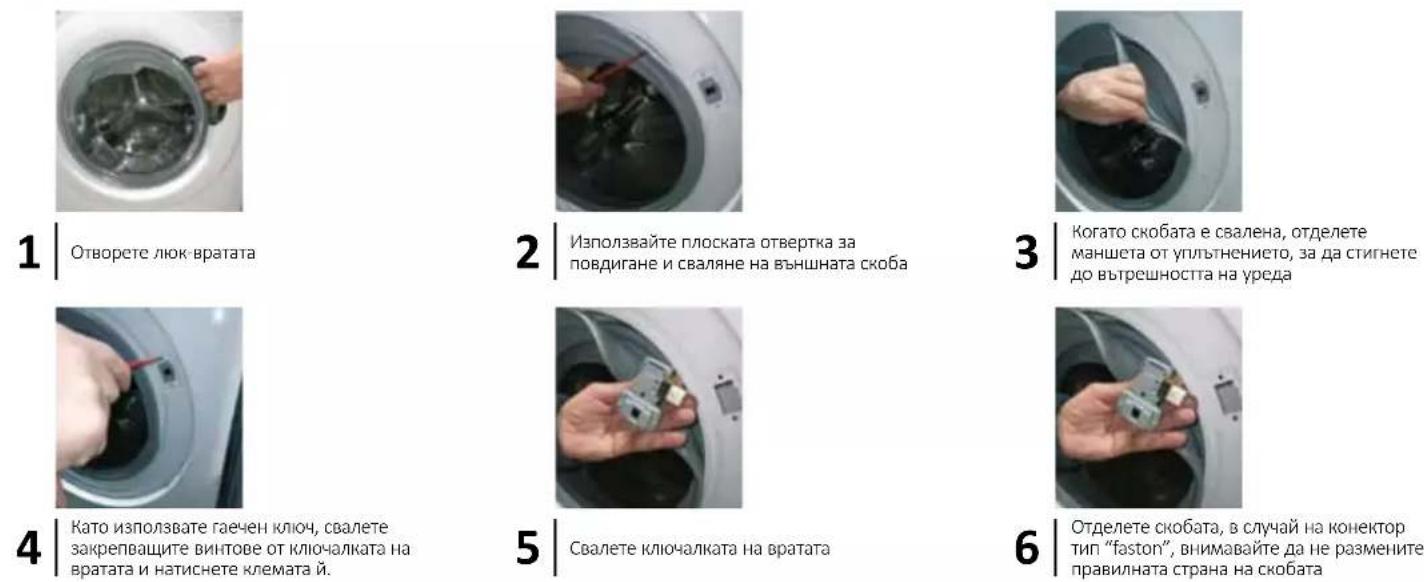

ЗАКЛЮЧАЛКА НА ВРАТАТА | ТИП 1 ИНСТРУМЕНТИ - ОТВЕРТКА С КРЪСТАТА ГЛАВА, КЛЕЩИ, ОТВЕРТКА С ПЛОСКА ГЛАВА

1 Отворете люк-вратата

2 Използвайте плоската отвертка за повдигане и сваляне на външната скоба

3 | Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

4 Като използвате гаечен ключ, свалете закрепвашите винтове от ключалката на вратата

5 Разглобете работната плоскост и облицовките

7 Свалете ключалката на вратата

8 Свалете водния предпазител

9 | Сменете ключалката на вратата, като внимавате за механичното свързване на аварийното отваряне и електрическите връзки

Уплътнител на вратата

И Н С Т Р У К Ц И И

Отворете люк-вратата

Използвайте плоската отвертка за повдигане и сваляне на външната скоба

Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

Като използвате плоска отвертка, свалете скобата върху маншета

Свалете уплътнението

Поставете новото уплътнение, като внимавате за правилното положение на вдлъбнатините

Напъхайте скобата върху маншета

Стегнете уплътнителната скоба върху маншета с помощта на инструментите

Наместете уплътнението върху корпуса. Поставете външната скоба и я затегнете (ако е необходимо, с помощта на клещи)

Чекмедже за перилен препарат

И Н С Т Р У К Ц И И

1 Отворете чекмеджето за перилен препарат

2 С помощта на двете ръце го издърпайте силно

3 | от чекмеджето за перилен препарат, като внимавате да не счупите куките

D v e ř e

INSTRUKCE

DVEŘE | TYP 1 NÁSTROJE - KLÍČ TORX 25
