Marque	Laserworld
Modèle	Tarm 3
Type de produit	Projecteur laser classe 4 pour spectacle
Classe laser	4
Usage	Intérieur uniquement (usage professionnel selon décret n°2007-665)
Alimentation	Tension secteur (voir étiquette sur l'appareil)
Contenu de livraison	Projecteur laser, câble d'alimentation, clé de sécurité, connecteur interlock, manuel utilisateur, fiche technique
Fonctions principales	Modes de fonctionnement via bouton rotatif et interface ShowNET/FB4, scan safety intégré (SFS), fonctionnement en continu
Sécurité	Interrupteur à clé, connecteur interlock, élingue de sécurité obligatoire (résistance ≥10x poids), distance minimale 15 cm des murs et objets
Entretien et nettoyage	Nettoyer régulièrement ventilateurs et radiateurs, éviter humidité et chaleur, ne pas allumer à intervalles courts
Réparabilité	Réparations uniquement par personnel agréé ; retrait du sticker de garantie annule la garantie
Environnement	Utilisation en intérieur uniquement
Normes	Respecter le décret n°2007-665 du 2 mai 2007 (article 4 bis : spectacle et affichage)
Accessoires fournis	Câble d'alimentation, clé, connecteur interlock (inclus dans le contenu de livraison)
Garantie	Garantie sous réserve du respect des consignes d'utilisation et de l'intégrité du sticker de garantie

FOIRE AUX QUESTIONS - Tarm 3 Laserworld

Qu'est-ce que le Laserworld Tarm 3 ?

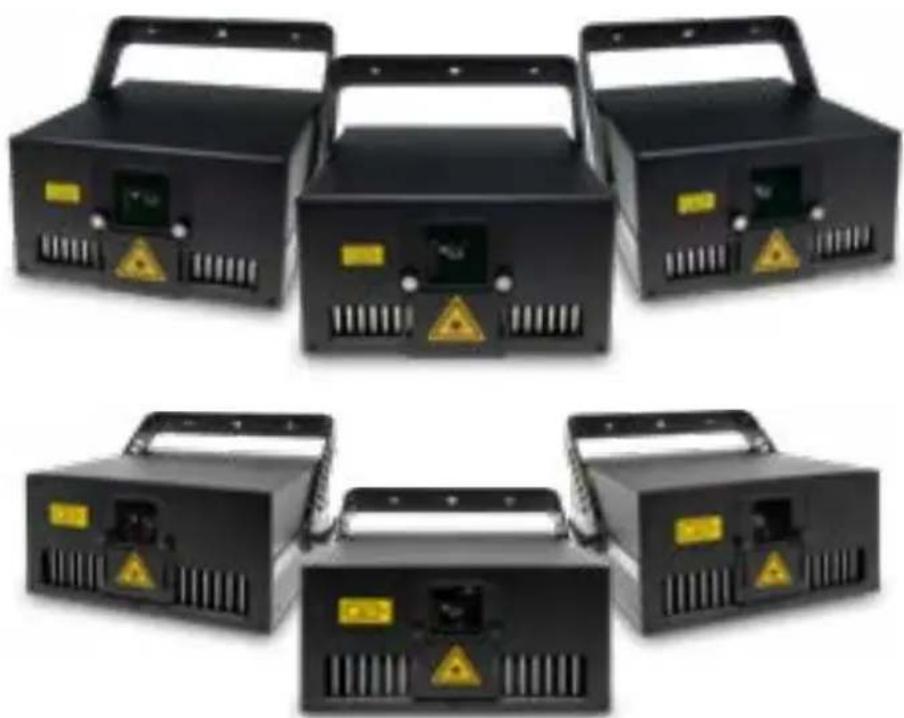

Le Tarm 3 est un projecteur laser professionnel de classe 4 destiné aux spectacles et affichages. Il n'est pas un pointeur laser.

Cet appareil est-il un pointeur laser ?

Non, cet appareil est un projecteur laser pour usage professionnel (spectacle et affichage). Il ne convient pas pour le pointage.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais regarder directement le faisceau, utiliser l'interrupteur à clé et le connecteur interlock, respecter l'exposition maximale permise (MPE), et installer une élingue de sécurité.

Comment installer l'appareil ?

L'installation doit être réalisée par un personnel qualifié. Respecter une distance d'au moins 15 cm des murs, utiliser une élingue de sécurité (résistance ≥10x poids), et connecter un interlock ou interrupteur d'urgence.

Comment utiliser les modes de fonctionnement ?

Les modes se sélectionnent via le bouton rotatif à côté de l'écran ShowNET/FB4 à l'arrière. Ne pas modifier les paramètres pendant l'émission laser. Un redémarrage est nécessaire après changement de mode.

Comment entretenir l'appareil ?

Nettoyer régulièrement les ventilateurs et radiateurs, éviter l'humidité et la chaleur, ne pas allumer à intervalles courts, et éteindre l'appareil lorsqu'il n'est pas utilisé.

Que faire en cas de panne ou de dommage ?

Les réparations doivent être effectuées uniquement par du personnel agréé. Ne pas retirer le sticker de garantie. Contacter votre revendeur ou Tarm Laser Technologies.

Où trouver le manuel en ligne ?

Le manuel en ligne est disponible à l'adresse https://www.laserworld.com/fr/manuel-en-ligne.

Quelle est la classe laser ?

Le Tarm 3 est un appareil de classe laser 4, selon l'étiquette de sécurité. Il émet une radiation laser dangereuse pour les yeux et la peau.

Puis-je utiliser l'appareil en extérieur ?

Non, l'utilisation est réservée à l'intérieur uniquement. L'appareil ne doit pas être exposé à l'humidité, à la pluie ou à la poussière.

MODE D'EMPLOI Tarm 3 Laserworld

Avant d'utiliser cet appareil pour la première fois, nous vous recommandons de lire cette notice d'utilisation!

Information juridique :

L'entreprise Tarm Laser Technologies TLT GmbH & Co. KG se réserve le droit d'effectuer des modifications concernant leurs produits et ainsi de répondre au développement technique. Ces modifications ne seront pas nécessairement annoncées en tout cas spécifique. Ce mode d'emploi et les informations contenues dedans ont été établis avec le soin minutieux qui s'impose dans ce cas. Laserworld (Switzerland) AG et sa filiale Tarm Laser Technologies TLT GmbH & Co. KG ne pourront pas être tenues responsable pour d'éventuelles erreurs d'impression ou dommages en résultats. En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG. Les noms de marques et de produits utilisés dans ce mode d'emploi sont des marques de fabrique ou des marques déposées.

L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant!

Article 4 bis :

Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)

9° Spectacle et affichage

Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »

Attention : Cet appareil est un projecteur laser destiné à un usage commercial. Cet appareil n'est pas un pointeur laser, il ne convient pas pour le pointage et ne doit pas être utilisé à cette fin.

Étiquette de sécurité

Merci de lire le mode d'emploi avant l'usage de l'appareil laser!

1 2 3 4 5 6 7 8 tami

Utilisation uniquement en intérieur!

1. Laser radiation! Avoid exposure to beam | Laserstrahlung! Nicht dem Strahl aussetzen. | Emission Laser! Evitez toute exposition directe ou indirecte des yeux et peau.
2. Classe Laser 4
3. Caution de radiation si le couvercle est retiré | Laserstrahlung bei geöffnetem Gehäuse | Attention : radiation laser si le couvercle est retiré
4. Nom du produit
5. Production year | Produktionsjahr | Année de production
6. Puissance de sortie
7. Longueurs d'ondes
8. Alimentation et consommation électrique

1. Contenu et informations 14
2. Avertissements d'usage et précautions avant d'utiliser cet appareil 14
3. Démarches pour la mise en service, mesures de précaution : 14
4. Instructions de sécurité pour le travail avec l'appareil 15
5. Soin et entretien 15
6. Fonctionnement général 16
7. Modes d'opérations / de fonctionnement 17

Explication finale 18

Pour plus d'informations sur le fonctionnement de votre appareil, cliquez ici:

https://www.laserworld.com/fr/manuel-en-ligne

1. Contenu et informations

Nous vous prions de vérifier si vous avez reçu l'intégralité de la marchandise et si la marchandise est intacte. Sont compris dans le volume de livraison:

Projecteur laser, câble d'alimentation, clé, connecteur interlock, manuel utilisateur, fiche technique

2. Avertissements d'usage et précautions avant d'utiliser cet appareil

1. Utilisez cet appareil seulement selon ce mode d'emploi.
2. L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant. Article 4 bis : « Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...) 9° Spectacle et affichage : Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »
3. N'utilisez pas cet appareil en cas de dommages visibles sur le boîtier du laser ainsi que si le câble d'alimentation est endommagé.
4. Cet appareil ne doit pas être raccordé en permanence au secteur. Débranchez-le du secteur ou éteignez-le à l'aide de l'interrupteur d'alimentation s'il n'est pas utilisé.
5. Ne regardez jamais directement le rayon laser quittant l'appareil. Vous risquez de devenir aveugle!
6. Ne pas utiliser cet appareil dans un environnement humide ou pluvieux/poussiéreux.
7. Protéger le laser de l'humidité et des projections d'eau. Aucune bouteille contenant un liquide ne doit être posée sur l'appareil ou à proximité.

En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie!

3. Démarches pour la mise en service, mesures de précaution:

1. Veuillez-vous assurer de brancher l'appareil sur une prise électrique délivrant la tension de fonctionnement correcte (voir les instructions sur l'appareil ou dans ce mode d'emploi).
2. Veuillez-vous assurer que le laser demeure non branché pendant son installation.
3. Cet appareil laser ne doit être installé que par des ouvriers qualifiés en technique selon les normes et réglementations de sécurité des pays respectifs.
4. Veuillez toujours respecter impérativement les distances exigées entre

l'appareil et les spectateurs. Veillez également à respecter l'exposition maximale permise (MPE = maximum permissible exposure). 5. Dans certains pays il est nécessaire de faire certifier l'installation laser par un organisme de vérification agréé. 6. Connectez une fiche interlock ou un interrupteur d'urgence facilement accessible - pour couper l'arrivée électrique du laser en cas d'urgence. 7. Il est obligatoire de laisser accessible l'alimentation en courant.

1. Lors de l'installation, laissez au moins une distance de 15 cm vers le mur et envers d'autres objets.
2. Si vous préférez un montage fixe mural, au plafond ou à des matériaux semblables, veuillez ne pas oublier de sécuriser le laser à l'aide d'une élingue de sécurité. Cette élingue devrait résister au moins 10 fois le poids de l'appareil. En outre, veuillez suivre les règlements pour la protection contre les accidents du travail mis au point par les associations de prévention des accidents du travail ou des règlements semblables pour la prévention d'accidents.
3. Si l'appareil a été exposé à de grandes fluctuations de température, ne l'allumez pas tout de suite car la condensation pourrait endommager les circuits.

électroniques.

1. N'utilisez jamais de variateurs, de prises de courant radio ou autres prises de courant! Si possible, n'utilisez pas l'appareil laser en même temps avec d'autres forts consommateurs électriques sur le même câble / la même phase!
2. Veuillez toujours assurer une ventilation adaptée pour le laser et éviter de poser l'appareil sur des surfaces chaudes et/ou réflectrices. Les ouvertures pour la ventilation ne doivent pas être couvertes.
3. Il faut également faire attention à ce que l'appareil laser ne chauffe pas trop et qu'il ne soit pas exposé aux faisceaux de lyres (pouvant faire surchauffer l'appareil laser).
4. Utilisez uniquement cet appareil en intérieur.

4. Instructions de sécurité pour le travail avec l'appareil

1. L'entretien ainsi que les réparations doivent uniquement être réalisés par du personnel agréé et qualifié.
2. Vérifiez que l'appareil laser est débranché quand vous travaillez sur l'appareil ou lors de l'installation de celui-ci.
3. Avant de travailler sur le laser, veuillez retirer tout objet réfléchissant tel que bague, montre, etc.
4. Utilisez seulement des outils non-réfléchissants pour travailler sur le projecteur laser.
5. Portez des vêtements adaptés à l'intensité et à la longueur d'onde laser, par exemple des lunettes protectrices, des gants protecteurs, etc.

5. Soin et entretien

La durée de vie du système laser peut être extrêmement raccourcie par l'humidité et la chaleur. Un tel usage inapproprié mène à l'expiration de tous droits de garantie. - Il faut éviter d'allumer l'appareil à intervalles courts et rapides, car cela peut raccourcir considérablement la durée de vie de la diode laser. - Nous vous recommandons de transporter l'appareil laser à l'abri de secousses. Laserworld propose différentes solutions de protection du matériel (flightcase) - Pour améliorer la longévité de votre appareil laser, il faut le protéger des risques de surchauffe de la manière suivante: -Assurer une ventilation adaptée. -Ne pas diriger de projecteurs vers l'appareil (particulièrement lyres). -Suite à chaque nouvelle installation, il

reil re

est recommandé de vérifier après

-environ 30 minutes si la température de l'appareil est acceptable ou s'il vaudrait mieux trouver une place plus fraîche ou mieux ventilée.

-maintenez l'appareil au sec et abrité de l'humidité, de la pluie et des éclaboussures.

- Eteignez l'appareil quand vous ne l'utilisez plus. Pour éteindre le laser, veuillez basculer l'interrupteur et débrancher le câble d'alimentation du projecteur laser. Même si la diode n'émet pas, elle reste sous tension (courant de stand-by).

- Les ventilateurs et radiateurs (aillettes etc.) doivent être exempts de poussières pour éviter tout risque de surchauffe de l'appareil et donc une annulation de la garantie. Veuillez contacter votre revendeur spécialisé.

- Le retrait du sticker de garantie annule toute garantie / prise en charge ultérieure de garantie. Les dommages occasionnés par une utilisation incorrecte, par le non-respect des consignes d'utilisation, de nettoyage et de service ne seront pas pris en charge par la garantie Laserworld.

1. Alimentation électrique

Connectez le câble d'alimentation avec l'appareil et l'alimentation électrique. Il est primordial d'alimenter l'appareil avec la bonne tension d'alimentation car une mauvaise tension d'alimentation pourra provoquer des dégâts irréparables au projecteur. Les tensions d'alimentation sont listées en fin de mode d'emploi dans le tableau récapitulatif.

Veuillez-vous assurer que la face avant du laser (zone de la fenêtre d'émission) n'est pas dirigée vers des personnes ou des objets inflammables lors de la mise sous tension. Pour activer l'appareil, veuillez connecter le connecteur « interlock » à la prise dédiée, insérer la clé de sécurité et la tourner sur ON, puis allumer l'appareil. La LED „Émission - Laser on“ sur la face avant de l'appareil s'allumera lorsque l'appareil est prêt à l'emploi.

2. Interrupteur à clé

Sur la face arrière du projecteur se situe un interrupteur à clé. L'émission laser ne pourra avoir lieu que si l'interrupteur à clé (livrée avec le laser) est en position "ON".

Attention: si le laser est laissé sans surveillance, vous nous conseillons de toujours retirer la clé de l'interrupteur pour éviter toute utilisation non souhaitée par une tierce personne.

3. Fonction de sécurité par défaut

L'appareil laser possède une „Scan Safety“ (SFS) intégrée. Si le Scan Safety est actif (ON), les faisceaux fixes seront bloqués. Lorsque le Scan Safety est désactivé, veillez à respecter l'exposition maximale permise (MPE = maximum permissible exposure).

4. Modes / fonctions

Les différents modes de fonctionnement peuvent être sélectionnés à l'aide du bouton rotatif situé à côté de l'écran ShowNET (ou de l'écran FB4) à l'arrière de l'appareil. Toute modification du mode de fonctionnement sur les appareils ShowNET nécessite un redémarrage de l'appareil (couper le courant et le remettre en marche). Ne modifiez pas les paramètres ShowNET pendant la sortie laser, car cela peut entraîner une sortie laser aléatoire et dangereuse.

5. Extinction de l'appareil

Pour éteindre l'appareil, veuillez déconnecter le câble d'alimentation.

page 16 / 18 page 17 / 18

7. Modes d'opérations / de fonctionnement

Ce projecteur laser offre plusieurs modes de fonctionnement.

Des informations, des vidéos et des tutoriels sont disponibles en ligne.

Pour plus d'informations sur le fonctionnement de votre appareil, cliquez ici:

https://www.laserworld.com/fr/manuel-en-ligne

Ce produit, de même que son emballage, sont en parfait état lors de l'envoi. Celui qui utilise cet appareil laser doit respecter les règlements de sécurité locales ainsi que les avertissements expliqués dans notre mode d'emploi. Les dommages qui sont provoqués par une utilisation non convenable ne peuvent pas être prévus ni par le fabricant ni par le marchand. Par conséquent la marque décline toute responsabilité ou garantie.

En cas de modifications / améliorations de ce mode d'emploi, nous ne pourrons pas vous avertir. Veuillez vous renseigner sur notre site internet ou auprès de votre marchand.

Pour les questions liées au service, demandez à votre marchand ou adressez-vous à tarm laser technologies tlt GmbH & Co. KG. Utilisez uniquement des pièces de rechange tarm laser technologies tlt GmbH & Co. KG. Nous nous réservons le droit d'effectuer des modifications, améliorations à ce mode d'emploi. tarm décline toute responsabilité en cas d'inexactitudes ou d'erreurs dans le présent mode d'emploi.
