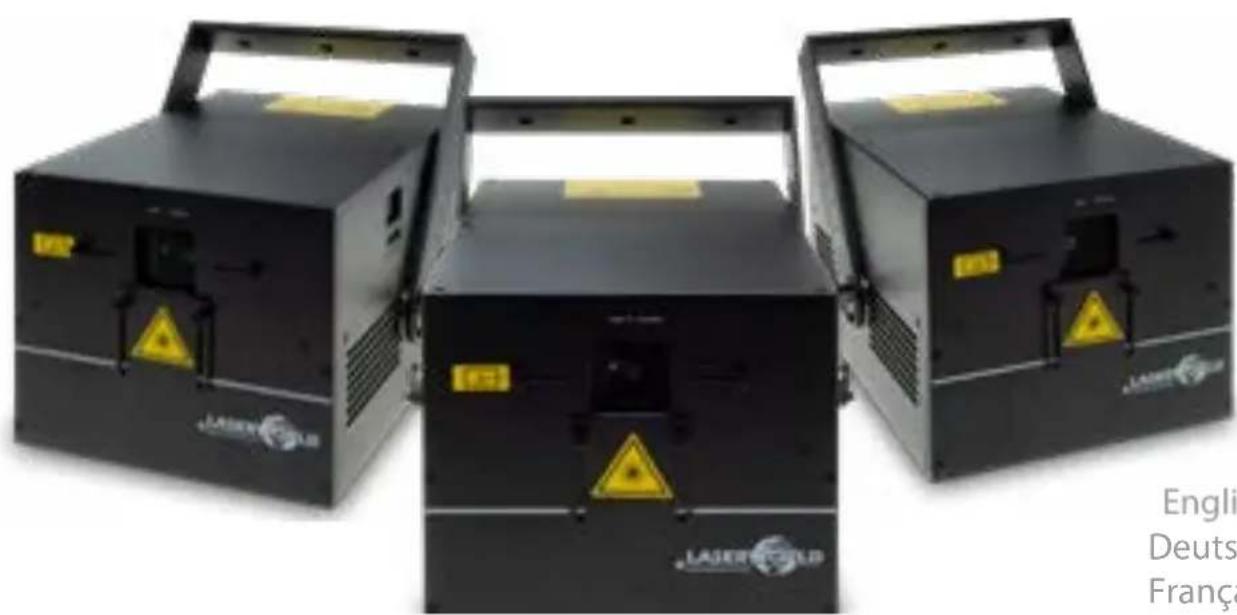

PL5000RGB MK2 - Projecteur laser Laserworld - Notice d'utilisation et mode d'emploi gratuit

Marque	Laserworld
Modèle	PL5000RGB MK2
Type de produit	Projecteur laser classe 4
Usage	Professionnel - spectacle et affichage
Classe laser	4
Longueurs d'onde	Rouge, Vert, Bleu (RVB)
Modes de fonctionnement	Auto, DMX, Maître/Esclave (sélection par DIP switch)
Scan Safety intégré	Oui (bloque les faisceaux fixes)
Inversion X/Y	Oui (via boutons dédiés)
Réglage des couleurs	Potentiomètres en face arrière pour rouge, vert, bleu
Sécurité	Interrupteur à clé et connecteur interlock
Utilisation	Intérieur uniquement
Installation	Par personnel qualifié
Distance minimale aux murs	15 cm
Fixation	Élingue de sécurité (résistance ≥ 10× poids)
Ventilation	Assurer une ventilation adaptée
Entretien	Nettoyer ventilateurs et radiateurs régulièrement
Contenu de livraison	Projecteur, câble d'alimentation, clé, connecteur interlock, manuel, fiche technique
Fabricant	Laserworld (Switzerland) AG, Suisse
Assistance	Manuel en ligne : www.laserworld.com/fr/manuel-en-ligne

FOIRE AUX QUESTIONS - PL5000RGB MK2 Laserworld

Comment brancher le projecteur laser PL5000RGB MK2 ?

Connectez le câble d'alimentation à l'appareil et à une prise secteur adaptée. Assurez-vous que la tension correspond. Branchez le connecteur interlock, insérez la clé de sécurité et tournez-la sur ON, puis allumez l'appareil. La LED « Emission » s'allume lorsque l'appareil est prêt.

Quelle est la classe laser de ce projecteur ?

Le PL5000RGB MK2 est un projecteur laser de classe 4. Il émet un rayonnement laser dangereux pour les yeux et la peau. Utilisation professionnelle uniquement.

Puis-je utiliser ce projecteur en extérieur ?

Non, ce projecteur est conçu pour une utilisation en intérieur uniquement. L'humidité, la pluie ou la poussière peuvent l'endommager et annuler la garantie.

Comment régler les couleurs (RVB) ?

Utilisez les potentiomètres situés en face arrière pour ajuster la puissance des couleurs rouge, vert et bleu. Des réglages fins permettent d'obtenir la balance des couleurs souhaitée.

Que faire si le fusible saute ?

Débranchez l'appareil, localisez le fusible en face arrière et remplacez-le par un fusible de même type. Si le problème persiste, contactez votre revendeur ou le service après-vente Laserworld.

Comment changer le mode de fonctionnement ?

Les modes (Auto, DMX, etc.) sont sélectionnables via les boutons DIP switch en face arrière. Éteignez d'abord le projecteur, changez les DIP switch, puis rallumez. Ne modifiez jamais les DIP switch sous tension.

Que signifie le voyant « Emission » ?

La LED « Emission – Laser on » s'allume lorsque l'appareil est prêt à émettre le faisceau laser. Elle indique que le rayonnement laser est actif et que toutes les sécurités sont validées.

Comment nettoyer le projecteur laser ?

Pour éviter la surchauffe, nettoyez régulièrement les ventilateurs et les radiateurs (ailettes) à l'aide d'un pinceau ou d'air comprimé. Débranchez toujours l'appareil avant tout nettoyage.

Que faire si l'appareil surchauffe ?

Vérifiez la ventilation : les ouvertures ne doivent pas être obstruées. Éloignez l'appareil des sources de chaleur (lyres, projecteurs). Assurez-vous que les ventilateurs sont propres. Si la surchauffe persiste, contactez un professionnel.

Où trouver des informations supplémentaires sur ce produit ?

Consultez le manuel en ligne sur le site officiel : www.laserworld.com/fr/manuel-en-ligne. Vous y trouverez des vidéos, tutoriels et des détails sur les modes de fonctionnement.

MODE D'EMPLOI PL5000RGB MK2 Laserworld

Avant d'utiliser cet appareil pour la première fois, nous vous recommandons de lire cette notice d'utilisation!

Laser Laser Laser Laser Engli Deuts Franç

03/2022

Manual / Anleitung / Manuel: Purelight Series

Information juridique :

L'entreprise Laserworld (Switzerland) AG se réserve le droit d'effectuer des modifications concernant leurs produits et ainsi de répondre au développement technique. Ces modifications ne seront pas nécessairement annoncées en tout cas spécifique. Ce mode d'emploi et les informations contenues dedans ont été établis avec le soin minutieux qui s'impose dans ce cas.

Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d'éventuelles erreurs d'impression ou dommages en résultats.

En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG. Les noms de marques et de produits utilisés dans ce mode d'emploi sont des marques de fabrique ou des marques déposées.

L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant!

Article 4 bis : « Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)

9° Spectacle et affichage : Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »

Attention : Cet appareil est un projecteur laser destiné à un usage commercial. Cet appareil n'est pas un pointeur laser, il ne convient pas pour le pointage et ne doit pas être utilisé à cette fin.

page/Selte/page 2 / 23 page/Selte/page 3 / 23

Merci de lire le mode d'emploi avant l'usage de l'appareil laser!

1 2 3 4 5 6 7 8 LaserWorld

Utilisation uniquement en intérieur!

1. Laser radiation! Avoid exposure to beam | Laserstrahlung! Nicht dem Strahl aussetzen. | Emission Laser! Evitez toute exposition directe ou indirecte des yeux et peau.
2. Classe Laser 4
3. Caution de radiation si le couvercle est retiré | Laserstrahlung bei geöffnetem Gehäuse | Attention : radiation laser si le couvercle est retiré
4. Model type | Produktname | Nom du produit
5. Puissance de sortie
6. Année de production
7. Longueurs d'ondes
8. Alimentation et consommation électrique

Manuel: Série Purelight

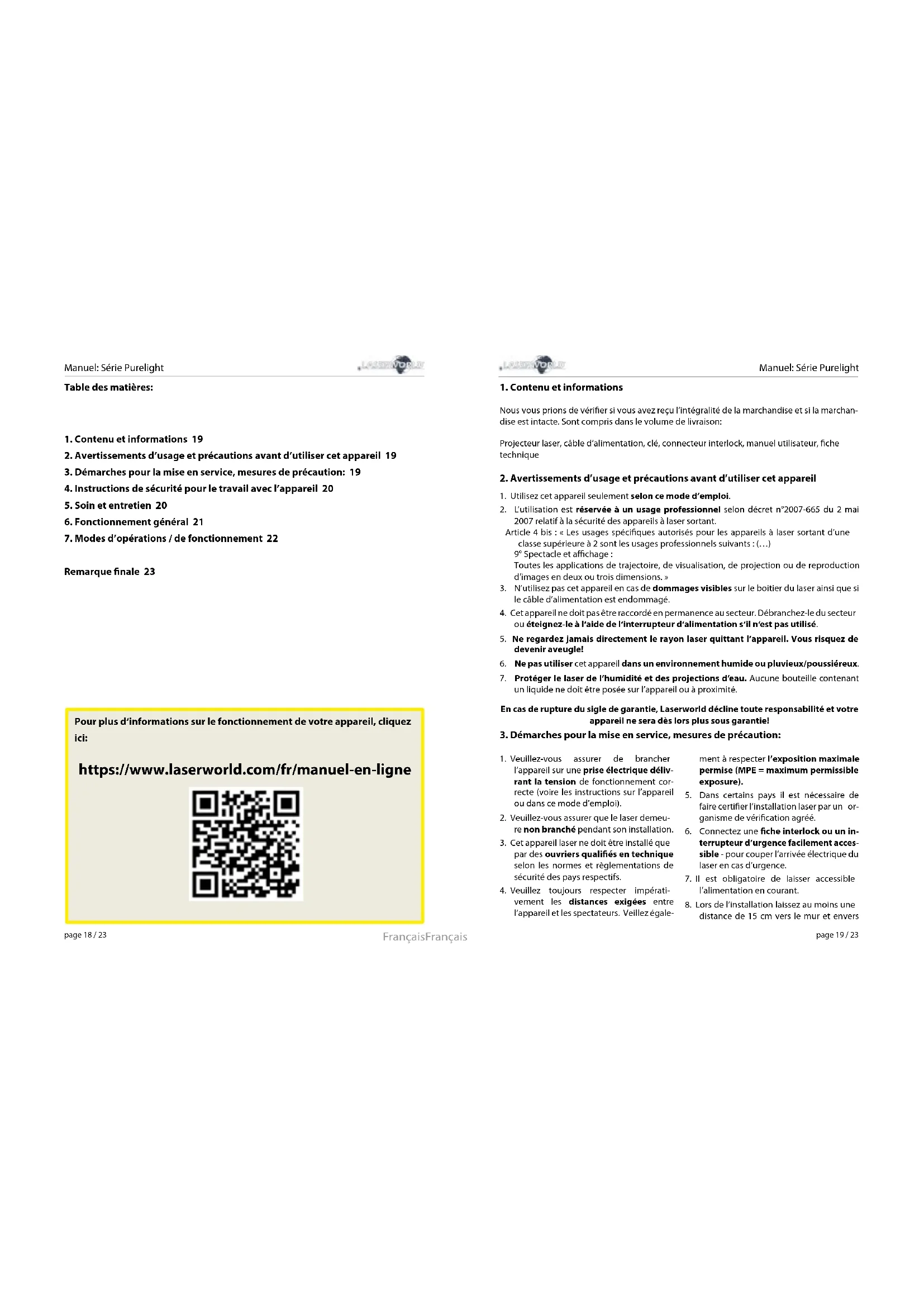

Table des matières:

1. Contenu et informations 19
2. Avertissements d'usage et précautions avant d'utiliser cet appareil 19
3. Démarches pour la mise en service, mesures de précaution : 19
4. Instructions de sécurité pour le travail avec l'appareil 20
5. Soin et entretien 20
6. Fonctionnement général 21
7. Modes d'opérations / de fonctionnement 22

Remarque finale 23

Pour plus d'informations sur le fonctionnement de votre appareil, cliquez ici:

https://www.laserworld.com/fr/manuel-en-ligne

Manuel: Série Purelight

1. Contenu et informations

Nous vous prions de vérifier si vous avez reçu l'intégralité de la marchandise et si la marchandise est intacte. Sont compris dans le volume de livraison:

Projecteur laser, câble d'alimentation, clé, connecteur interlock, manuel utilisateur, fiche technique

2. Avertissements d'usage et précautions avant d'utiliser cet appareil

1. Utilisez cet appareil seulement selon ce mode d'emploi.
2. L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant. Article 4 bis : « Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...) 9° Spectacle et affichage : Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »
3. N'utilisez pas cet appareil en cas de dommages visibles sur le boîtier du laser ainsi que si le câble d'alimentation est endommagé.
4. Cet appareil ne doit pas être raccordé en permanence au secteur. Débranchez-le du secteur ou éteignez-le à l'aide de l'interrupteur d'alimentation s'il n'est pas utilisé.
5. Ne regardez jamais directement le rayon laser quittant l'appareil. Vous risquez de devenir aveugle!
6. Ne pas utiliser cet appareil dans un environnement humide ou pluvieux/poussièreux.
7. Protéger le laser de l'humidité et des projections d'eau. Aucune bouteille contenant un liquide ne doit être posée sur l'appareil ou à proximité.

En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie!

1. Démarches pour la mise en service, mesures de précaution:
2. les instructions sur l'appareil ou dans ce mode d'emploi).
3. Veuillez-vous assurer que le laser demeure non branché pendant son installation.
4. Cet appareil laser ne doit être installé que par des ouvriers qualifiés en technique selon les normes et réglementations de sécurité des pays respectifs.
5. Veuillez toujours respecter impérativement les distances exigées entre l'appareil et les spectateurs. Veillez égale-

ment à respecter l'exposition maximale permise (MPE = maximum permissible exposure).

1. Dans certains pays, il est nécessaire de faire certifier l'installation laser par un organisme de vérification agréé.
2. Connectez une fiche interlock ou un interrupteur d'urgence facilement accessible - pour couper l'arrivée électrique du laser en cas d'urgence.
3. Il est obligatoire de laisser accessible l'alimentation en courant.
4. Lors de l'installation, laissez au moins une distance de 15 cm vers le mur et envers.

D'autres objets.

1. Si vous préférez un montage fixe mural, au plafond ou à des matériaux semblables, veuillez ne pas oublier de sécuriser le laser à l'aide d'une élingue de sécurité. Cette élingue devrait résister au moins 10 fois le poids de l'appareil. En outre, veuillez suivre les règlements pour la protection contre les accidents de travail mis au point par les associations de prévention des accidents du travail ou des règlements semblables pour la prévention d'accidents.
2. Si l'appareil a été exposé à de grandes fluctuations de température, ne l'allumez pas tout de suite car la condensation pourrait endommager les circuits électroniques.
3. il laser ensemble avec d'autres forts consommateurs électriques sur le même câble / la même phase!
4. Veuillez toujours assurer une ventilation adaptée pour le laser et éviter de poser l'appareil sur des surfaces chaudes et/ou réflectrices. Les ouvertures pour la ventilation ne doivent pas être couvertes.
5. Il faut également faire attention à ce que l'appareil laser ne chauffe pas trop et qu'il ne soit pas exposé aux faisceaux de lyres (pouvant faire surchauffer l'appareil laser).
6. Utilisez uniquement cet appareil en intérieur.

4. Instructions de sécurité pour le travail avec l'appareil

1. L'entretien ainsi que les réparations doivent uniquement être réalisés par du personnel agréé et qualifié.
2. Vérifiez que l'appareil laser est débranché quand vous travaillez sur l'appareil ou lors de l'installation de celui-ci.
3. Avant de travailler sur le laser, veuillez retirer tout objet réfléchissant tel que bague, montre, etc.
4. Utilisez seulement des outils non réfléchissants pour travailler sur le projecteur laser.
5. Portez des vêtements adaptés à l'intensité et à la longueur d'onde laser, par exemple des lunettes protectrices, des gants protecteurs, etc.

5. Soin et entretien

La durée de vie du système laser peut être extrêmement raccourcie par l'humidité et la chaleur. Un tel usage inapproprié mène à l'expiration de tous droits de garantie.

• Il faut éviter d'allumer l'appareil à intervalles courts et rapides, car cela peut raccourcir considérablement la durée de vie de la diode laser.
• Nous vous recommandons de transporter l'appareil laser à l'abri de secousses. Laserworld propose différentes solutions de protection du matériel (flightcase)

- Pour améliorer la longévité de votre appareil laser, il faut le protéger des risques de surchauffe de la manière suivante :

-Assurer une ventilation adaptée. -Ne pas diriger de projecteurs vers l'appareil (particulièrement lyres). -Suite à chaque nouvelle installation, il est recommandé de vérifier après

areil tre

Manuel: série purelight

environ 30 minutes si la température de l'appareil est acceptable ou s'il vaudrait mieux trouver une place plus fraîche ou mieux ventilée.

-maintenez l'appareil au sec et abrité de l'humidité, de la pluie et des éclaboussures.

- Eteignez l'appareil quand vous ne l'utilisez plus. Pour éteindre le laser, veuillez basculer l'interrupteur et débrancher le câble d'alimentation du projecteur laser. Même si la diode n'émet pas, elle reste sous tension (courant de stand-by).

• Les ventilateurs et radiateurs (aillettes etc.) doivent être exempts de poussières pour éviter tout risque de surchauffe de l'appareil et donc une annulation de la garantie. Veuillez contacter votre revendeur spécialisé.
• Le retrait du sticker de garantie annule toute garantie / prise en charge ultérieure de garantie. Les dommages occasionnés par une utilisation incorrecte, par le non-respect des consignes d'utilisation, de nettoyage et de service ne seront pas pris en charge par la garantie Laserworld.

1. Alimentation électrique

Connectez le câble d'alimentation avec l'appareil et l'alimentation électrique. Il est primordial d'alimenter l'appareil avec la bonne tension d'alimentation car une mauvaise tension d'alimentation pourra provoquer des dégâts irréparables au projecteur. Les tensions d'alimentations sont listées en fin de mode d'emploi dans le tableau récapitulatif. Veuillez-vous assurer que la face avant du laser (zone de la fenêtre d'émission) n'est pas dirigée vers des personnes ou des objets inflammables lors de la mise sous tension. Pour activer l'appareil, veuillez connecter le connecteur « interlock » à la prise dédiée, insérer la clé de sécurité et la tourner sur ON, puis allumer l'appareil. La LED „Emission - Laser on“ sur la face avant de l'appareil s'allumera lorsque l'appareil est prêt à l'emploi.

2. Interrupteur à clé

Sur la face arrière du projecteur se situe un interrupteur à clé. L'émission laser ne pourra qu'avoir lieu si l'interrupteur à clé (livrée avec le laser) est en position „ON”. Attention: si le laser est laissé sans surveillance, vous nous conseillons de toujours retirer la clé de l'interrupteur pour éviter toute utilisation non souhaitée par une tierce personne.

3. Fusible

Sur la face arrière du projecteur se situe un fusible. Si le fusible venait à se déclencher, veuillez le remplacer par un nouveau fusible. Si le problème persiste, veuillez contacter votre revendeur ou le service après-vente de Laserworld.

4. Fonction de sécurité par défaut

L'appareil laser possède une „Scan Safety“ (SFS) intégrée. Si le Scan Safety est active (ON), les faisceaux fixes seront bloqués. Lorsque le Scan Safety est désactivé, veillez à respecter l'exposition maximale permise (MPE = maximum permissible exposure).

5. X/y inversion

Utilisez les boutons X, Y et/ou X/Y pour inverser ou intervertir les axes de projections (X, Y).

Manuel: Série Purelight

6. Couleurs (non disponible pour PL-6000G)

Utilisez les potentiomètres de réglages en face arrière pour ajuster la puissance des couleurs rouge, vert et bleu.

7. Modes / fonctions

Les différents modes d'opérations sont sélectionnables via les boutons DIP Switch en face arrière de l'appareil. Veuillez noter que tout changement de mode requiert un redémarrage du projecteur pour être pris en compte (éteignez le projecteur avec l'interrupteur, changez les DIP Switch puis redémarrez le). Ne modifiez en aucun cas les boutons DIP Switch avec le projecteur sous tension.

8. Extinction de l'appareil

Pour éteindre l'appareil, veuillez actionner l'interrupteur en face arrière, tourner l'interrupteur à clé sur « OFF » et déconnecter le câble d'alimentation.

7. Modes d'opérations / de fonctionnement

Ce projecteur laser offre plusieurs modes de fonctionnement.

Des informations, des vidéos et des tutoriels sont disponibles en ligne.

Pour plus d'informations sur le fonctionnement de votre appareil, cliquez ici:

https://www.laserworld.com/fr/manuel-en-ligne

Manuel: Série Purelight

Remarque finale

Ce produit, de même que son emballage, sont en parfait état lors de l'envoi. Celui qui utilise cet appareil laser doit respecter les règlements de sécurité locales ainsi que les avertissements expliqués dans notre mode d'emploi. Les dommages qui sont provoqués par une utilisation non convenable ne peuvent pas être prévus ni par le fabricant ni par le marchand. Par conséquent la marque décline toute responsabilité ou garantie.

En cas de modifications / améliorations de ce mode d'emploi, nous ne pourrons pas vous avertir. Veuillez vous renseigner sur notre site internet ou auprès de votre marchand.

Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d'effectuer des modifications, améliorations à ce mode d'emploi. Laserworld décline toute responsabilité en cas d'inexactitudes ou d'erreurs dans le présent mode d'emploi.

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Suisse

Conseil d'administration: Martin Werner

Siège social: Lengwil / Suisse

Nr de société: CH-440.3.020.548-6

Conseil d'administration: Martin Werner

Représentant selon EMVG:

tarm laser technologies

TLL GmbH & Co. KG

Lindenallee 27

D-44625 Herne
