PL5000RGB MK2 - Laserprojektor Laserworld - Kostenlose Bedienungsanleitung

Marke	Laserworld
Modell	PL5000RGB MK2
Produkttyp	Laserprojektor Klasse 4
Verwendung	Professionell - Show und Display
Laserklasse	4
Wellenlängen	Rot, Grün, Blau (RGB)
Betriebsmodi	Auto, DMX, Master/Slave (Auswahl über DIP-Schalter)
Integrierte Scan-Sicherheit	Ja (blockiert feste Strahlen)
X/Y-Umkehrung	Ja (über dedizierte Tasten)
Farbeinstellung	Potentiometer auf der Rückseite für Rot, Grün, Blau
Sicherheit	Schlüsselschalter und Interlock-Stecker
Verwendung	Nur Innenbereich
Installation	Durch qualifiziertes Personal
Mindestabstand zu Wänden	15 cm
Befestigung	Sicherheitsgurt (Festigkeit ≥ 10× Gewicht)
Belüftung	Für ausreichende Belüftung sorgen
Wartung	Reinigen Sie regelmäßig Lüfter und Kühlkörper
Lieferumfang	Projektor, Netzkabel, Schlüssel, Interlock-Stecker, Handbuch, technisches Datenblatt
Hersteller	Laserworld (Switzerland) AG, Schweiz
Support	Online-Handbuch: www.laserworld.com/fr/manuel-en-ligne

Häufig gestellte Fragen - PL5000RGB MK2 Laserworld

Wie schließe ich den Laserprojektor PL5000RGB MK2 an?

Schließen Sie das Netzkabel an das Gerät und an eine geeignete Steckdose an. Stellen Sie sicher, dass die Spannung übereinstimmt. Stecken Sie den Interlock-Stecker ein, setzen Sie den Sicherheitsschlüssel ein und drehen Sie ihn auf ON, schalten Sie dann das Gerät ein. Die LED « Emission » leuchtet auf, wenn das Gerät bereit ist.

Welche Laserklasse hat dieser Projektor?

Der PL5000RGB MK2 ist ein Laserprojektor der Klasse 4. Er emittiert gefährliche Laserstrahlung für Augen und Haut. Nur für den professionellen Gebrauch.

Kann ich diesen Projektor im Freien verwenden?

Nein, dieser Projektor ist nur für den Innenbereich konzipiert. Feuchtigkeit, Regen oder Staub können ihn beschädigen und die Garantie aufheben.

Wie stelle ich die Farben (RGB) ein?

Verwenden Sie die Potentiometer auf der Rückseite, um die Leistung der Farben Rot, Grün und Blau anzupassen. Feineinstellungen ermöglichen die gewünschte Farbbalance.

Was tun, wenn die Sicherung durchbrennt?

Trennen Sie das Gerät vom Strom, lokalisieren Sie die Sicherung auf der Rückseite und ersetzen Sie sie durch eine Sicherung desselben Typs. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder den Kundendienst von Laserworld.

Wie ändere ich den Betriebsmodus?

Die Modi (Auto, DMX usw.) werden über die DIP-Schalter auf der Rückseite ausgewählt. Schalten Sie zuerst den Projektor aus, ändern Sie die DIP-Schalter und schalten Sie ihn dann wieder ein. Ändern Sie niemals die DIP-Schalter unter Spannung.

Was bedeutet die Anzeige « Emission »?

Die LED « Emission – Laser on » leuchtet auf, wenn das Gerät bereit ist, den Laserstrahl zu emittieren. Sie zeigt an, dass die Laserstrahlung aktiv ist und alle Sicherheitsvorkehrungen bestätigt sind.

Wie reinige ich den Laserprojektor?

Um Überhitzung zu vermeiden, reinigen Sie regelmäßig die Lüfter und Kühlkörper (Lamellen) mit einem Pinsel oder Druckluft. Trennen Sie das Gerät vor der Reinigung immer vom Strom.

Was tun, wenn das Gerät überhitzt?

Überprüfen Sie die Belüftung: Die Öffnungen dürfen nicht blockiert sein. Halten Sie das Gerät von Wärmequellen (Moving Heads, Scheinwerfern) fern. Stellen Sie sicher, dass die Lüfter sauber sind. Wenn die Überhitzung anhält, wenden Sie sich an einen Fachmann.

Wo finde ich weitere Informationen zu diesem Produkt?

Konsultieren Sie das Online-Handbuch auf der offiziellen Website: www.laserworld.com/fr/manuel-en-ligne. Dort finden Sie Videos, Tutorials und Details zu den Betriebsmodi.

BEDIENUNGSANLEITUNG PL5000RGB MK2 Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

Purelight Series

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch nicht dafür verwendet werden.

Vor Inbetriebnahme Bedienungsanleitung lesen!

Nur in geschlossenen Räumen betreiben!

Anleitung: Purelight Serie

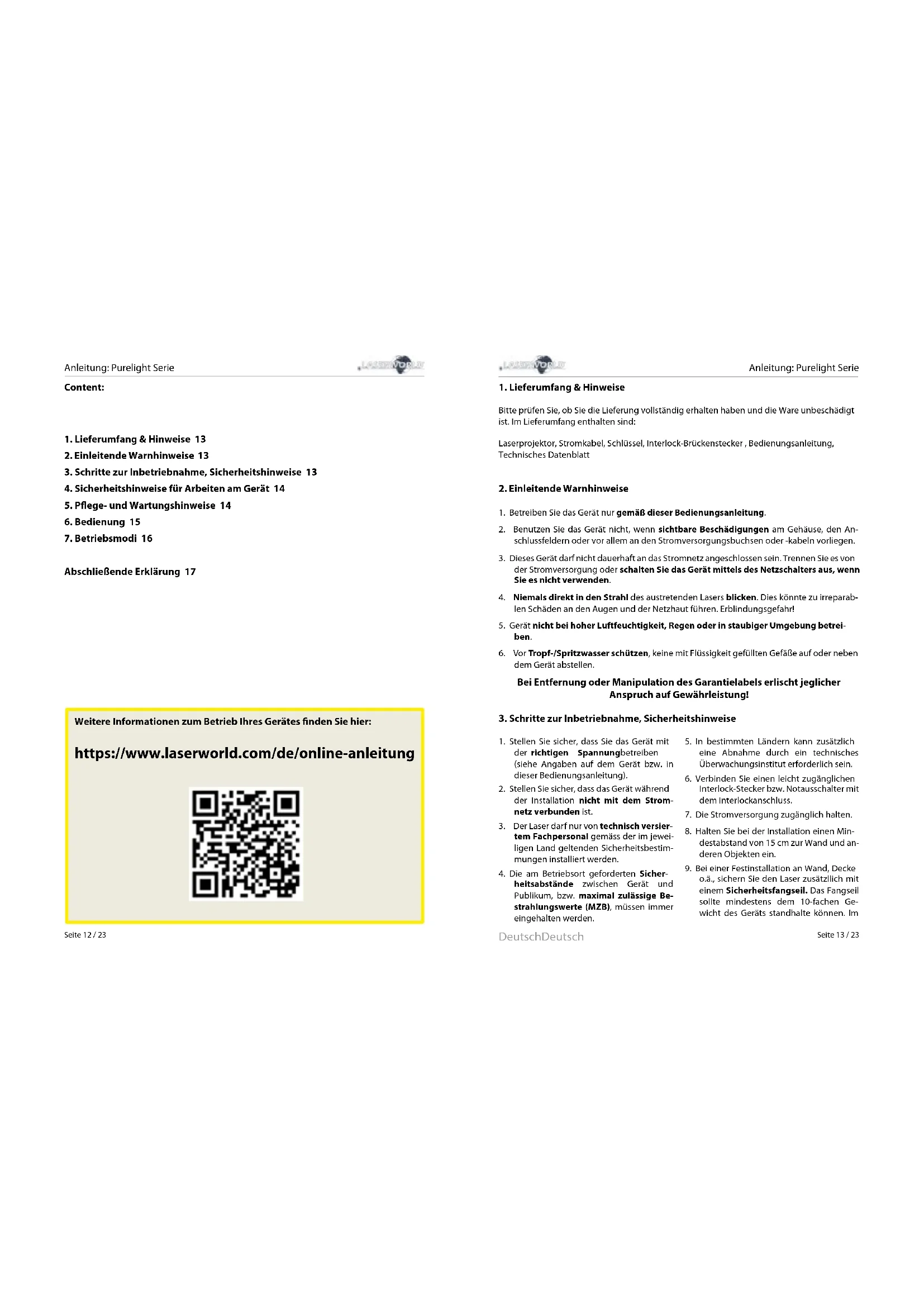

Content:

1. Lieferumfang & Hinweise 13
2. Einleitende Warnhinweise 13
3. Schritte zur Inbetriebnahme, Sicherheitshinweise 13
4. Sicherheitshinweise für Arbeiten am Gerät 14
5. Pflege- und Wartungshinweise 14
6. Bedienung 15
7. Betriebsmodi 16

Abschließende Erklärung 17

Weitere Informationen zum Betrieb Ihres Gerätes finden Sie hier:

https://www.laserworld.com/de/online-anleitung

Anleitung: Purelight Serie

1. Lieferumfang & Hinweise

Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Laserprojektor, Stromkabel, Schlüssel, Interlock-Brückenstecker, Bedienungsanleitung, Technisches Datenblatt

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannungbetreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.

4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

5. In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.

6. Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
9. Bei einer Festinstallation an Wand, Decke o.ä., sichem Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalte können. Im

DeutschDeutsch

Selte 13 / 23

Anleitung: Purelight Serie

Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung

1. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.
2. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf dersel-

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

Seite 14 / 23

ben Leitung/Phase!

1. Sorgen Sie Immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsöffnungen dürfen nicht verdeckt sein.
2. Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.
3. Dieses Gerät nur im Innenbereich verwenden

- Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung:

• Immer für ausreichende Belüftung sorgen.
• Keine Scheinwerfer (insbesondere Movingheads) auf das Gerät richten.
  -Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.
  -Halten Sie das Gerät trocken und

Anleitung: Purelight Serie

schützen Sie es vor Nässe, Regen und Spritzwasser.

-Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet ist.

- Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche

Gewährleistung erlischt. Bitte wenden Sie sich an qualifizierte Fachpersonen.

- Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Bedienung

1. Stromversorgung

Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein. Um das Gerät zu starten, den Interlock Stecker mit dem Gerät verbinden, den Schlüssel einstecken und auf „ON“ drehen und den An-/Ausschalter betätigen. Die "Emission - Laser on"-LED auf der Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.

2. Sicherung

Auf der Geräterückseite befindet sich eine Sicherung. Sollte diese durchbrennen, bitte mit einer neuen austauschen. Sollte das Problem weiterhin bestehen, bitte den Händler oder einen Servicemitarbeiter von Laserworld kontaktieren.

3. Schlüsselschalter

An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüsselschalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsichtigt ist, sollte der Schlüssel abgezogen werden um einen Missbrauch durch Dritte zu vermeiden.

4. Safety-Funktion

Dieses Gerät besitzt ein integriertes Scan Safety (SFS). Ist das Scan Safety aktiv (on), wird ein einzelner Single Beam verhindert. Wird das Scan Safety deaktiviert (off), müssen die geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), immer eingehalten werden.

5. X / Y Spiegelung (nur bei Geräten mit ShowNET Hauptplatine)

Durch Drücken der X, Y und/oder X/Y Knöpfe können die Strahlen bzw. Muster auf der X- und/oder Y-Achse gespiegelt werden.

DeutschDeutsch

Selte 15 / 23

Anleitung: Purelight Serie

6. Farben (nicht erhältlich bei den PL-6000G)

Mit den Drehreglern „Red“, „Green“ und „Blue“ auf der Rückseite des Gehäuses lässt sich die jeweilige Farbintensität einstellen.

7. Modi / Funktionen

Die Modi können über die DIP-Schalter auf der Gehäuse-Rückselte ausgewählt werden. Jede Modus-Änderung bedarf einen Neustart des Geräts (Laser dazu aus- und wieder anschalten). Die DIP-Schalter während des Betriebs nicht ändern, da dies zu ungewollten und gefährlichen Laserstrahlen führen kann.

8. Gerät ausschalten

Um das Gerät vollständig auszuschalten, „OFF“ am An-/Ausschalter drücken, den Schlüssel auf „OFF“ drehen und von der Stromversorgung trennen.

7. Betriebsmodi

Dieses Lasersystem kann in verschiedenen Betriebsarten betrieben werden.

Weitere Informationen, Videos und Tutorials sind auf unserer Webseite zu finden.

Weitere Informationen zum Betrieb Ihres Gerätes finden Sie hier:

https://www.laserworld.com/de/online-anleitung

Anleitung: Purelight Serie

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
