LCU1SE - Machine à effet Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet (contrôleur de liquide)
Marque	Antari
Modèle	LCU1SE
Dimensions (L x l x H)	202 x 179 x 95.8 mm
Poids sec	3,3 kg
Alimentation	AC 100-240V, 50/60Hz (selon version)
Fusible	100V : T12A 250V / 240V : T1A 250V
Connexion alimentation	CEI
Connexion DMX	XLR 3 pôles
Connexion télécommande	4-pin XLR
Canaux DMX	1 canal
Contrôle	DMX512, télécommande, panneau LCD
Fonctions	Timer (intervalle 5-200s, durée 1-200s), volume réglable (1-100%), mode continu
Modèles compatibles	Z-1200II, S-100X, S-200X, SW-250
Contenu du carton	LCU-1S, câble d'alimentation, câble de données 4 pôles, tuyau de liquide, filtre de liquide, mode d'emploi
Accessoires optionnels	Télécommande Z-8, télécommande SC-2
Entretien	Nettoyer avec chiffon sec ; utiliser liquide Antari FLG ; vidanger avant transport ; remplacer fusible par modèle identique
Sécurité	Protéger de l'humidité ; distance 50 cm des matériaux inflammables ; ne pas mélanger liquides inflammables ; débrancher avant entretien ; ne pas ouvrir

FOIRE AUX QUESTIONS - LCU1SE Antari

Quels modèles de machines sont compatibles avec le LCU-1S ?

Le LCU-1S est compatible avec les modèles Antari Z-1200II, S-100X, S-200X et SW-250.

Comment connecter le LCU-1S à une machine à fumée ?

Utilisez le tuyau de liquide fourni (6 mm) et l'adaptateur pour les entrées de 4 mm. Connectez la sortie du LCU-1S à l'entrée de la machine.

Comment utiliser le contrôle DMX ?

Connectez le LCU-1S via XLR 3 pôles. Configurez l'adresse DMX dans le menu (1-512). Le canal 1 contrôle le volume (0-4: off, 5-255: volume 1-100%).

Comment régler le timer ?

Dans le menu, réglez l'intervalle (5-200 secondes) et la durée (1-200 secondes). Activez le mode Timer avec la touche [UP].

Que faire en cas de message d'erreur sur l'écran ?

Si un message d'erreur indique que le LCU-1S n'est pas allumé, vérifiez l'alimentation et le fusible. Contactez votre revendeur Antari si le problème persiste.

Comment remplacer le fusible ?

Débranchez l'appareil. Dévissez le porte-fusible avec un tournevis, retirez le fusible usagé et installez un fusible de même type (T12A 250V pour 100V, T1A 250V pour 240V).

Quel liquide utiliser avec le LCU-1S ?

Utilisez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG ou ceux recommandés par votre revendeur.

Puis-je utiliser plusieurs machines avec un seul LCU-1S ?

Il est recommandé d'utiliser le LCU-1S avec une seule machine pour des performances optimales. Le réglage 'Null' permet d'alimenter plusieurs machines, mais le volume doit être ajusté manuellement.

Que faire si la machine ne s'allume pas ?

Vérifiez la connexion secteur et le fusible. Assurez-vous que l'alimentation correspond à la tension requise (100V ou 240V). Si le problème persiste, contactez votre revendeur.

Comment nettoyer l'appareil ?

Nettoyez l'extérieur avec un chiffon sec. Ne jamais utiliser de liquide ou de solvant. Avant le transport, videz complètement le réservoir de liquide.

MODE D'EMPLOI LCU1SE Antari

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à neige Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.

• Protéger de l'humidité. • Utilisez uniquement des prises de courant à terre à 3 broches.
• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.
• Débranchez l'appareil du secteur avant l'entretien ou quand vous n'utilisez pas la machine.
• L'appareil a été conçu pour un emploi dans des locaux clos. Protéger de l'humidité. En cas de projection de liquide, débranchez l'appareil du secteur et nettoyez avec un chiffon humide. Si du liquide devait pénétrer à l'intérieur de l'appareil, débranchez-le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser.
• À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de réparer le produit parce que détruire la machine.
• L'usage de cet appareil n'est prévu que pour les adultes. Ne jamais faire marcher sans surveillance.
• Ne jamais mélanger des liquides enflammables gazeux ou huileux avec le liquide à fumée.
• Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux.

enflammables.

• Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandés par votre revendeur.
• Si votre machine à fumée Antari ne devait plus fonctionner correctement, éteignez-la immédiatement. S'il vous plaît contactez votre revendeur Antari.
• Faites attention à ce que le réservoir soit toujours complètement vidé avant d'envoyer ou de transporter l'appareil.
• Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c'était tout de même le cas, consultez un médecin immédiatement.

Déballage & inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur Antari.

Dans votre carton : 1 x LCU-1S Liquid Control Unit

1 x Câble d'alimentation

1 x Câble de données, 4 pôles 1 x Tuyau de liquide 1 x Filtre de liquide 1 x Mode d'emploi

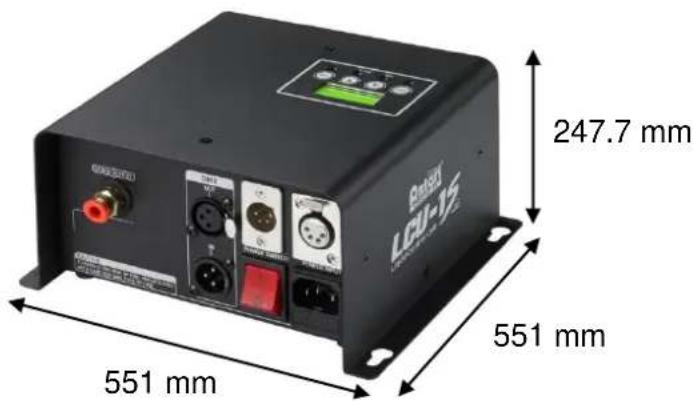

Dimensions du produit

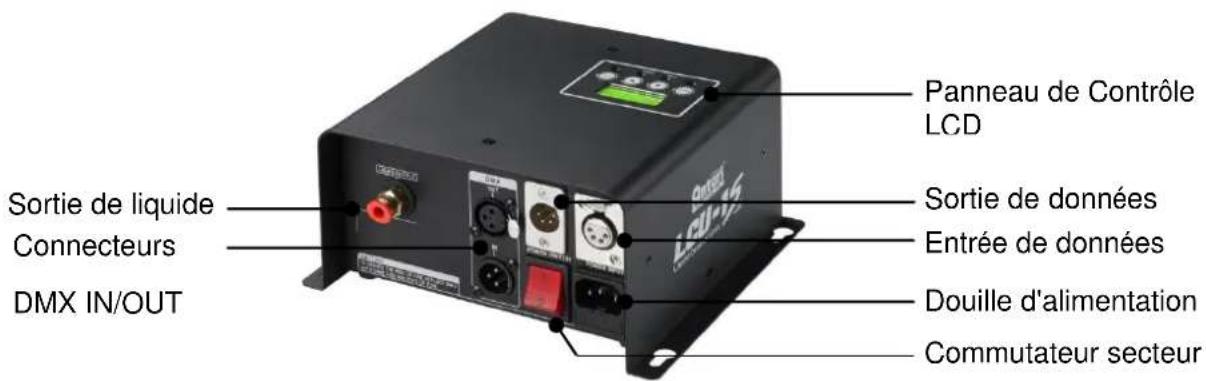

Descriptif du produit

Modèles compatibles

LCU-1S a été développé pour les modèles Z-1200II, S-100X, S-200X et SW-250. Chaque modèle a un taux d'écoulement préréglé afin d'atteindre la performance optimale.

Connexion de liquide

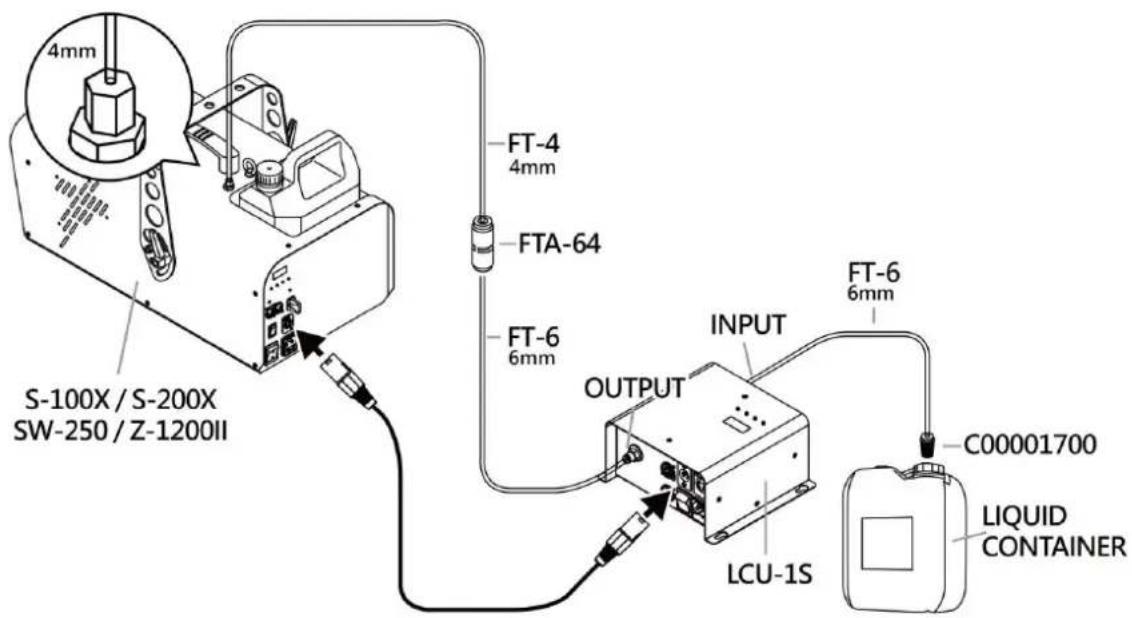

Le liquide à fumée coule du LCU-1S aux machines à fumée par un tuyau de 6 mm tandis que les machines ont des entrées de liquide de 4 mm. Utilisez donc l'adapteur fourni pour connecter le LCU-1S. Afin d'éviter une contamination du tuyau, l'entrée de liquide a un filtre.

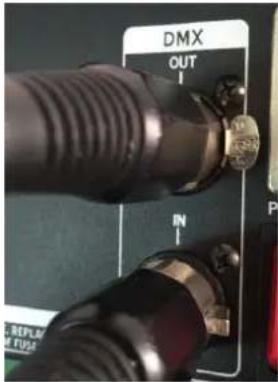

Connexion DMX

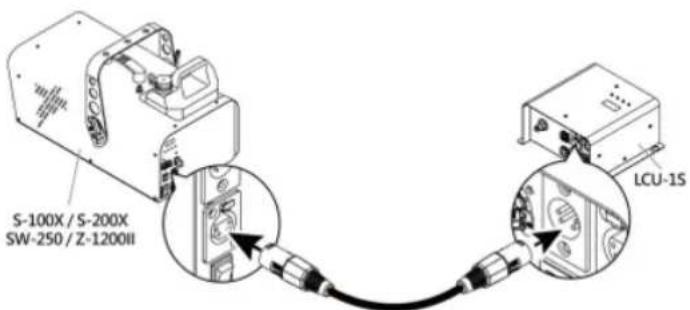

La connexion de données s'effectue par une fiche 4-pôles. Connectez la sortie du LCU-1S avec l'entrée de la télécommande de la machine.

Remarque : Le LCU-1S a été développé pour les modèles Z-1200II, S-100X, S-200X et SW-250. Nous recommandons l'utilisation du contrôleur avec seulement une machine.

Panneau de contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée.

	Pour activer le mode Timer
▼ [DOWN]/[VOLUME]	Pour diminuer une valeur / Pour activer le mode continu
[STOP]	Pour inactiver le débit de fumée

Réglage du menu

IntervalXXX Sec	Réglage de l'intervalle entre 5 et 200 secondes
DurationXXX Sec	Réglage de la durée entre 1 et 200 secondes.
TimerOut	Réglage du volume de fumée entre 1 et 100 %.
VolumeOut	Réglage du volume de fumée entre 1 et 100 %.
DMX512Add:XXX	Réglage de l'adresse DMX512 entre 1 et 512
RemoteType	Sélectionnez le télécommande : SC-2 ou Z-8
ModèleXXXX	Sélectionnez le modèle : S-100X, S-200X, SW-

Notes importantes : L'embauche "Null" peut être utilisée pour alimenter chaque modèle et aussi plusieurs machines du liquide à fumée. Dans ce cas, la pompe fonctionne avec la capacité maximale. Vous pouvez régler le volume de débit manuellement aux panneaux des machines individuelles.

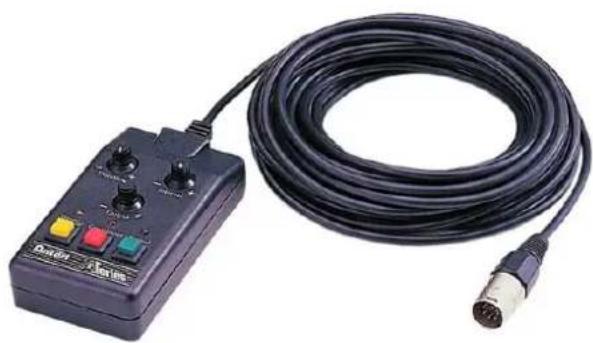

Z-8 télécommande cablée (accessoire)

Pour contrôler le Z-1200II par télécommande, connectez ladite avec l'entrée 4-pôles du LCU-1S. La télécommande Z-8 permet le contrôle manuel, l'opération continue et l'opération avec le Timer. Utilisez le bouton tournant respectif pour régler l'intervalle, la durée et le volume de débit.

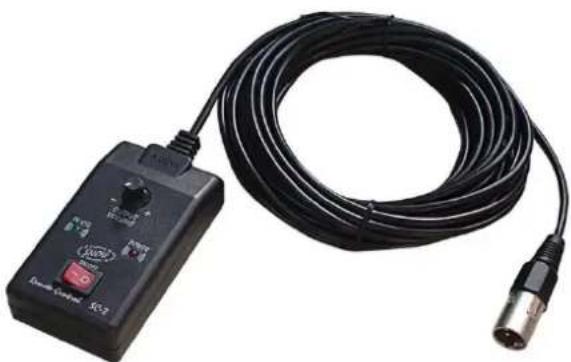

SC-2 télécommande cablée (accessoire)

Utilisez la télécommande SC-2 pour régler les modèles S-100X/S-200X et SW-250. Activez le débit de neige avec l'interrupteur à bascule et réglez le volume de débit avec le bouton tournant.

La machine possède des fiches XLR 3 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

Opération DMX

Connexion DMX – Connectez la machine à un contrôleur DMX ou une machine dans la chaîne DMX.

Fonctions DMX

Mode de canaux	Canal	Valeur	Fonction
1	1	0-4	Off
		5-255	Réglage du volumeentre 1 et 100 %

Nettoyage et maintenance

• Faites toujours attention de ne pas polluer le liquide à neige.
• Toujours nettoyez la machine avec un chiffon sec.
• Pour une performance optimale, nous vous conseillons de faire fonctionner la machine au moins une fois par mois.

Remplacer le fusible

Avant le remplacement du fusible, débranchez la machine. Toujours remplacer un fusible par un autre de modèle identique.

Etape 1 : Débranchez la machine.

Etape 2 : Dévissez le porte-fusible avec un tournevis et le retirer du boîtier.

Etape 3 : Installez le nouveau fusible au porte-fusible comme indiqué ci-après.

Etape 4 : Remettez le porte-fusible.

Fusible

$$ 1 2 0 \mathrm{V} = \mathrm{T} 1 5 \mathrm{A} 2 5 0 \mathrm{V} $$

$$ 2 4 0 \mathrm{V} = \mathrm{T7A} 2 5 0 \mathrm{V} $$

Messages d'erreur

Indique que le LCU-1S n'est pas allumé.

En cas d'avis présent, allumez le LCU-1S ou contactez votre revendeur Antari.

Alimentation

Alimentation AC120V, 50/60Hz

A C 2 4 0 V, 5 0 / 6 0 H z

Fusible 100V = T12A 250V

$$ 2 4 0 \mathrm{V} = \mathrm{T1A} 2 5 0 \mathrm{V} $$

Option de contrôle DMX 512, télécommande, Mode d'Emploi,

Canal DMX 1 canal, volume d'émission, manuel

Connexion alimentation CEI

Connexion DMX XLR 3 pôles

Connexion télécommande 4-pin XLR

Dimensions L 202 x I 179 x H 95.8 mm

Poids sec 3,3 kg

Accessoires (facultatif) Z-8 télécommande, SC-2 télécommande
